AUTOSAR架構下ECU休眠喚醒WakeupTime詳解

1.需求描述

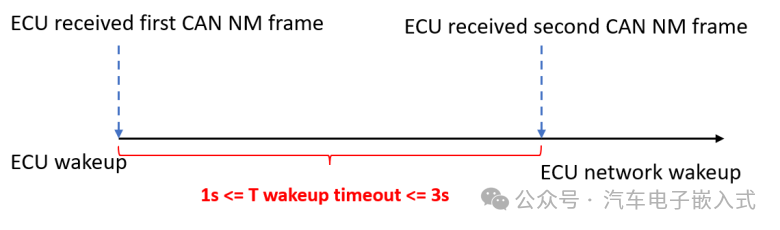

ECU在休眠（斷電）狀態下收到第一幀NM報文需要喚醒ECU（對外表現就是電流從低功耗開始上升，但無CAN報文發出），在T?wakeup timeout內收到第二幀NM報文需要喚醒網絡（對外表現就是ECU有CAN報文發出）。要求 1s?<= T wakeup timeout <= 3s.

?

2.測試方法

因為要求1s?<= T wakeup timeout <= 3s,?則T wakeup timeout可以為[1s, 3s]內的任一值，如果開發工程師實現T wakeup timeout = 2s. 則測試case如下：

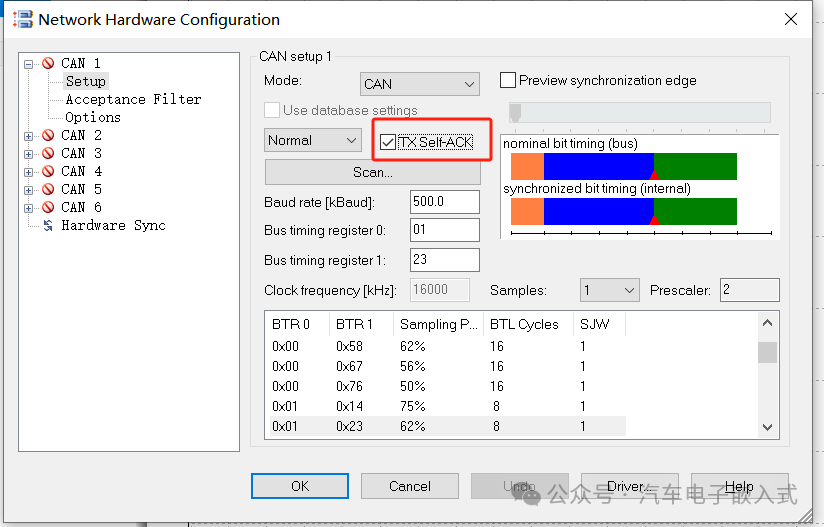

注意：ECU在休眠狀態下測試只能通過CANoe工具來測試該需求，通過其他CAN工具（比如TMaster）無法進行測試（TMaster發送一幀NM報文對外表現就把ECU喚醒且喚醒了網絡），在使用CANoe工具發送NM報文時必須勾選如下圖所示的TxSelf-ACK（其他工具如TMaster無此配置選項）。

3.完成需求的方法

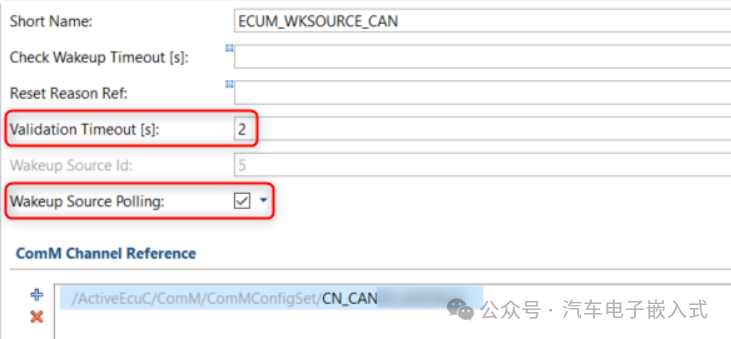

這里直接給出方法，只要按照下圖所示配置EcuM中的CAN喚醒源即可（當然前提是CanIf, Cantrcv…等模塊已經配置正確）。

?

Validation Timeout：配置喚醒源的校驗時間。

Wakeup Source Polling：定義是否需要輪詢檢測該喚醒源。

4.原理詳解

4.1 CanTrcv 接收到第一幀NM報文

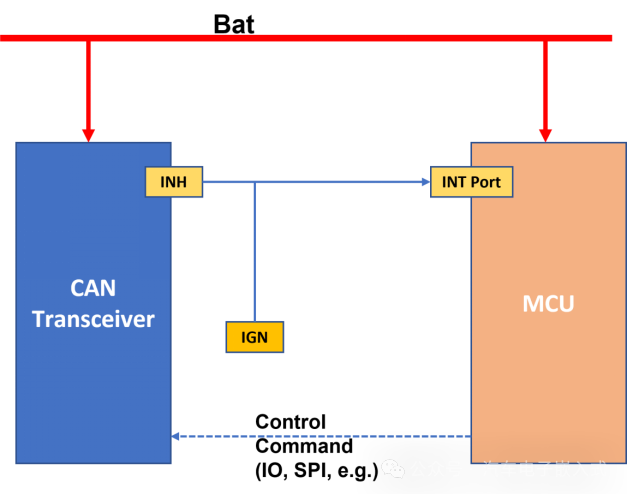

如果采用非SBC方案，采用Infineon芯片的ECU在進入休眠狀態后一般會設置Tricore核到Standby狀態，也會設置Can transceiver到Sleep狀態。收到第一幀NM報文后，CanTrcv獲取到遠程喚醒事件，CanTcv的INH引腳會拉高到High Level喚醒ECU，ECU醒來后程序從頭開始運行，CanTcv的Init函數會Check喚醒事件，Check到喚醒事件后會調用EcuM_SetWakeupEvent(ECUM_WAKEUP_SOURCE_CAN). EcuM就會設置ECUM_WAKEUP_SOURCE_CAN狀態到ECUM_WKSTATUS_PENDING狀態。

ECU接收到第一幀NM報文時ECU被喚醒，Can Cantroller處于Stop狀態且CanTrcv處于Sleep狀態，Cantroller不會產生CAN接收中斷，所以第一幀報文不會被軟件處理。

注意：Vector的代碼在CanTrcv_Init就能Check喚醒事件，ETAS的代碼只能在CanTrcv_MainFuncton里面Check喚醒源事件。

4.2 EcuM接收到喚醒事件

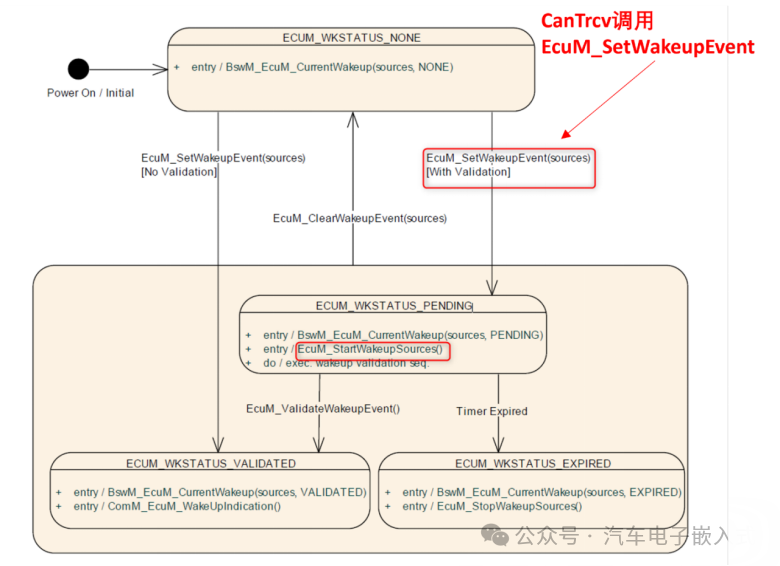

EcuM檢測喚醒源狀態到ECUM_WKSTATUS_PENDING后就會調用EcuM_StartWakeupSources().?

?

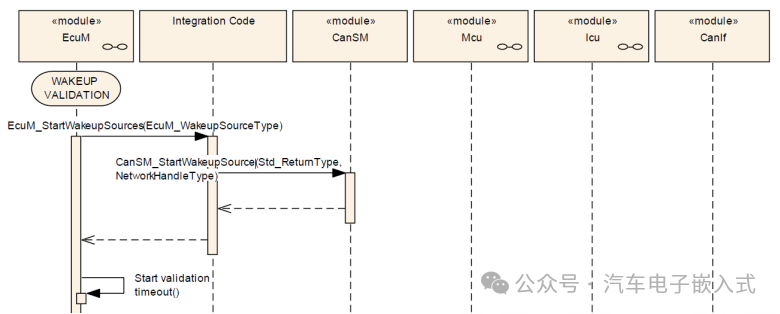

EcuM_StartWakeupSources是一個callout函數，一般在EcuM_StartWakeupSources函數中調用CanSM_StartWakeupSource, CanSM_StartWakeupSource正常會設置Can Controller到Normal狀態且設置Can Cantrcv到Normal狀態，同時開始喚醒源的校驗，也就是開始T wakeup timeout的計時。

?

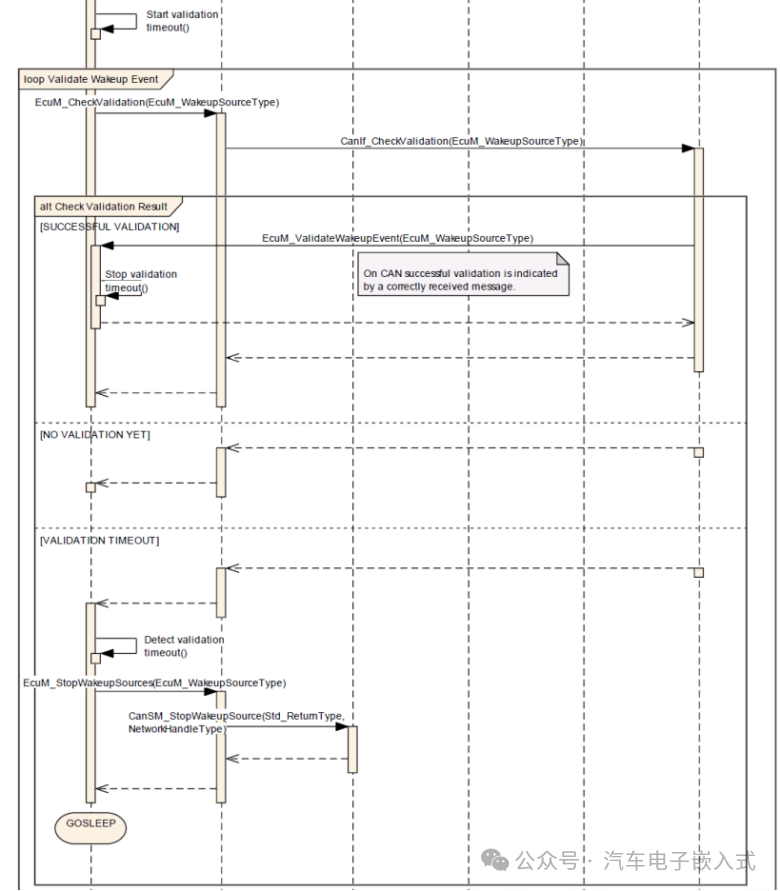

EcuM同時開始喚醒源的校驗其實就是調用EcuM_CheckValidation函數，EcuM_CheckValidation也是一個Callout函數，一般會在EcuM_CheckValidation函數中調用CanIf_CheckValidation檢測有沒有收到有效的NM報文:

a.如果在T wakeup timeout也就是Validation Timeout時間內收到有效的NM報文就會設置CAN喚醒源事件狀態到ECUM_WKSTATUS_VALIDATED，同時調用ComM_EcuM_WakeUpIndication通知到ComM,?ComM一般就會切換到Full狀態，Com模塊就會發送周期報文，CanNm模塊被動喚醒發送進入到RM狀態開始慢發NM報文。

b.?如果在T wakeup timeout也就是Validation Timeout時間內沒有收到有效的NM報文就會設置CAN喚醒源事件狀態到ECUM_WKSTATUS_EXPIRED，EcuM就會調用EcuM_StopWakeupSources(), EcuM_StopWakeupSources是一個callout函數，因EcuM_StopWakeupSources()會調用CanSM_StartWakeupSource,?CanSM_StartWakeupSource又會設置Can Controller到Stop狀態且設置CanTrcv到Standby狀態。

?

4.3 CanTcv接收到第二幀NM報文

EcuM調用EcuM_StartWakeupSources后Can Cantroller和CanTrcv被打開，如果CanTrcv接收到第二幀NM報文，Can controller就會產生接收中斷，Can controller就會調用CanIf_RxIndication將有效報文傳遞到CanIf模塊。這個時候EcuM_CheckValidation ->?CanIf_CheckValidation就能完成喚醒源校驗。

4.4 EcuM完成喚醒源校驗

如4.1, 4.2, 4.3章節所述，ECU 在T wakeup timeout時間內收到2幀有效的NM報文，EcuM就能完成喚醒源檢驗，對外就是有CAN報文發出。

5. 總結

ECU的休眠喚醒（CAN報文喚醒）需要CanTrcv, Can Controller, CanIf, CanSM, EcuM, Com, ComM這么多模塊的共同參與，非常的復雜，通過一篇文章很難全部都講清楚，本文從T?wakeup timeout實際需求出發，簡要的介紹了完成這個需求各個模塊的功能和動作，希望能給大家帶來一些啟發。

End
