本次 Tesla Model 3 逆變器拆解工作，是在名古屋大學電力電子研究項目的技術支持下推進的，旨在深入探究其內部結構設計與核心部件的技術特性，為電力電子領域相關研究提供實際參考。
1
逆變器整體結構特點
與此前拆解的同類型逆變器產品相比，Tesla Model 3 逆變器的核心設計亮點聚焦于結構的高度簡潔性。
從拆解視頻呈現的視覺效果來看，其外觀雖未采用復雜的造型設計，但這種 “去冗余” 的簡潔結構，恰恰直觀體現了特斯拉在工程優化上的精準思路 —— 以極簡布局實現功能最大化。
為便于拆解操作與內部結構展示，工作人員已提前移除逆變器原頂部的保護蓋子。
拆解后可見，逆變器內部可清晰劃分為九大核心部件，分別是控制板、柵極驅動板、電流傳感器、耐熱片、絕緣片、薄膜電容器、匯流排、功率半導體及冷卻 fins。

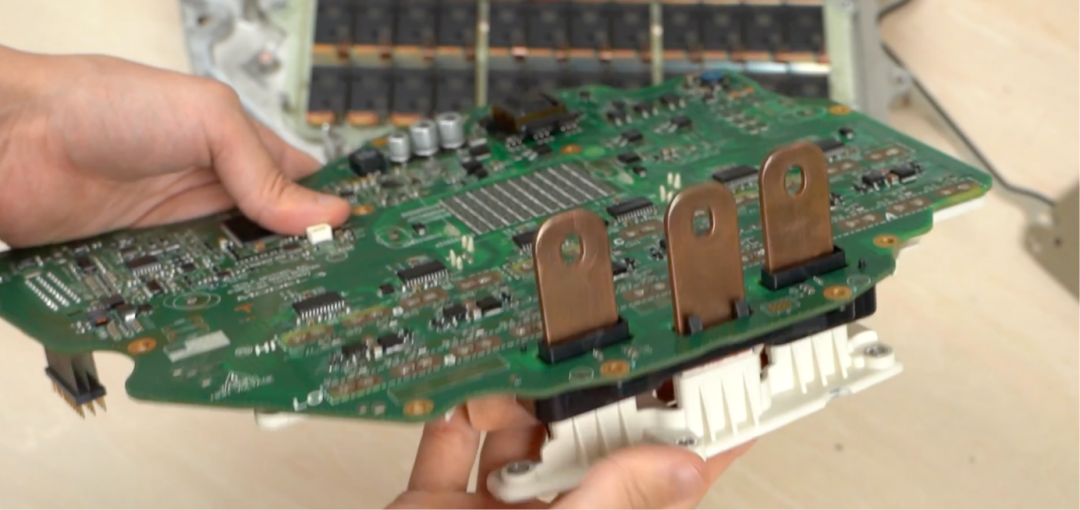

各部件布局規整有序，組裝邏輯清晰明確，不存在雜亂堆疊的情況，進一步印證了其結構設計的合理性。

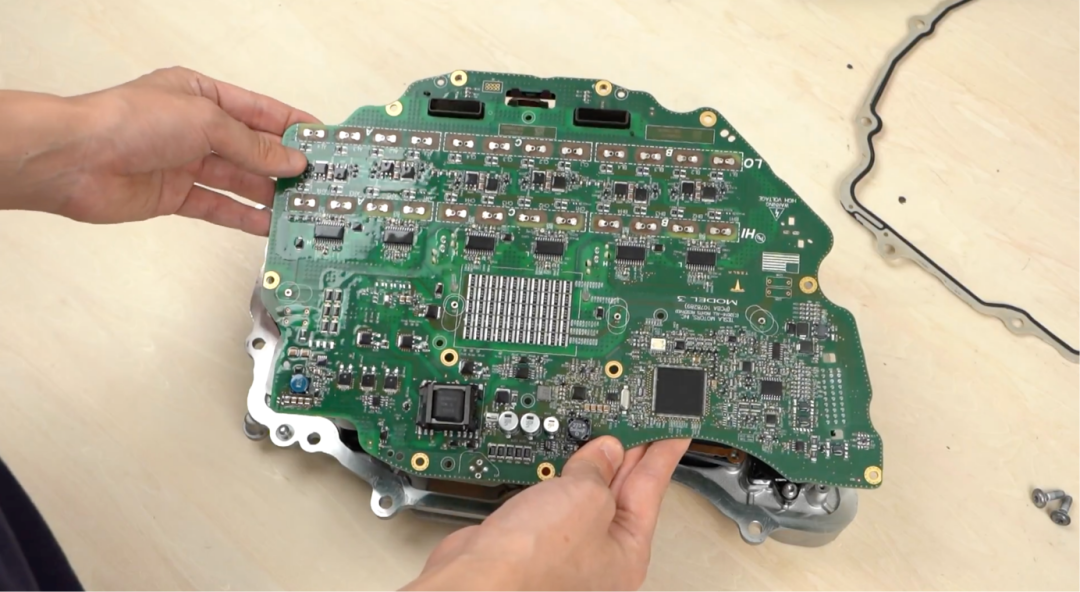

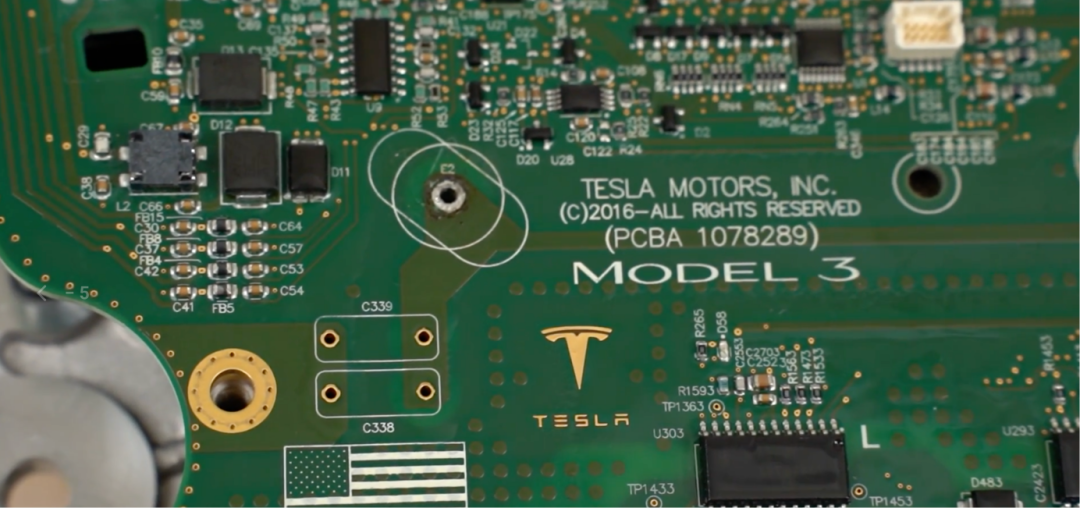

值得一提的是，Tesla Model 3 逆變器的 PCB 板被設計成獨特的美國地圖輪廓，這一細節頗具巧思。
雖未直接提升器件的功能性，但為偏向工業屬性的逆變器產品增添了研發團隊的創意溫度，成為結構設計中的一大趣味亮點。
三相母線
直流母線
功率半導體
2
關鍵部件功能與設計解析
薄膜電容器

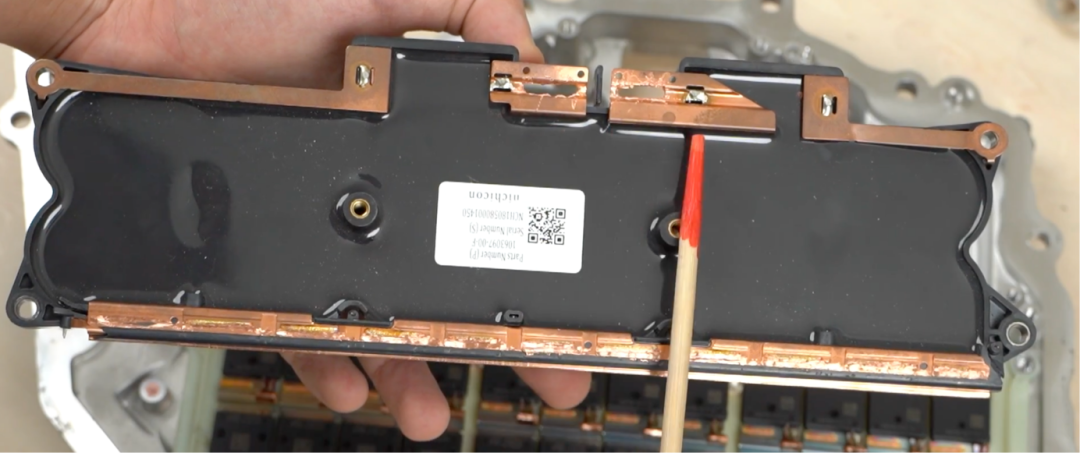

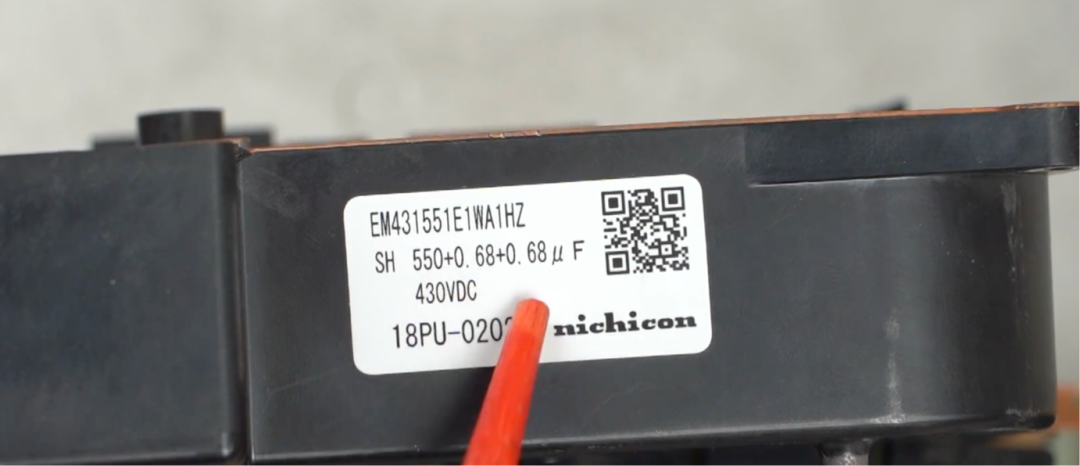

該逆變器的薄膜電容器由 Nichicon（尼吉康）供應，核心承擔濾波作用，額定電壓達 430VDC，容量為 550μF；同時搭配 2 個 0.68μF 的 Y 電容，主要用于抑制電路中的電磁干擾，穩定直流電壓輸出，保障電能傳輸的平順性。

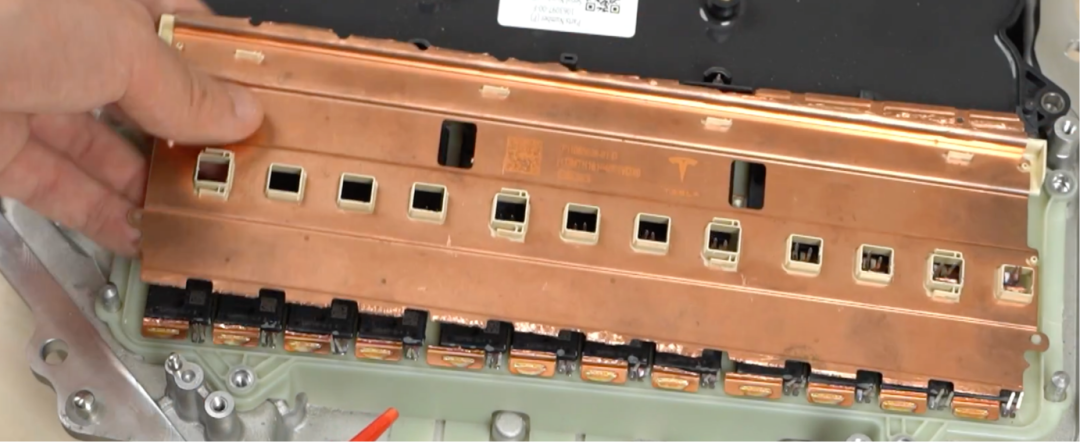

從電能傳輸路徑來看，電池正負極輸入電流后，先經過薄膜電容器進行平滑處理，隨后分為正、負兩路輸出；底部匯流排先與功率半導體（SiCFETs）建立連接，再通過疊加銅制匯流排的方式強化電流導通效率，最終經由端子轉化為三相電流輸出，形成完整且高效的電能傳輸鏈路。
匯流排

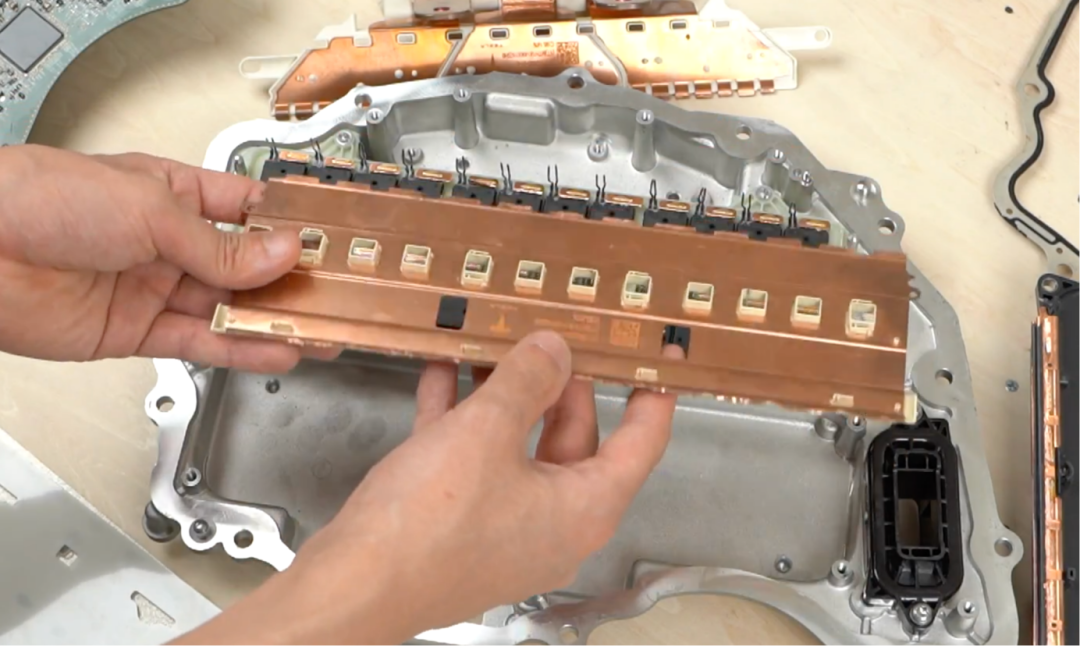

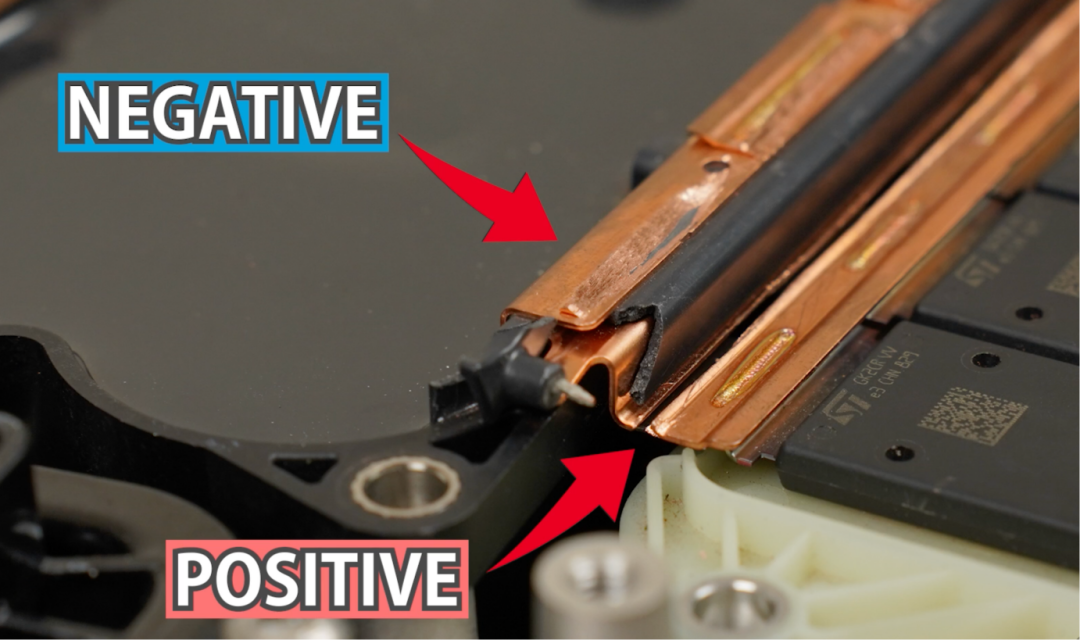

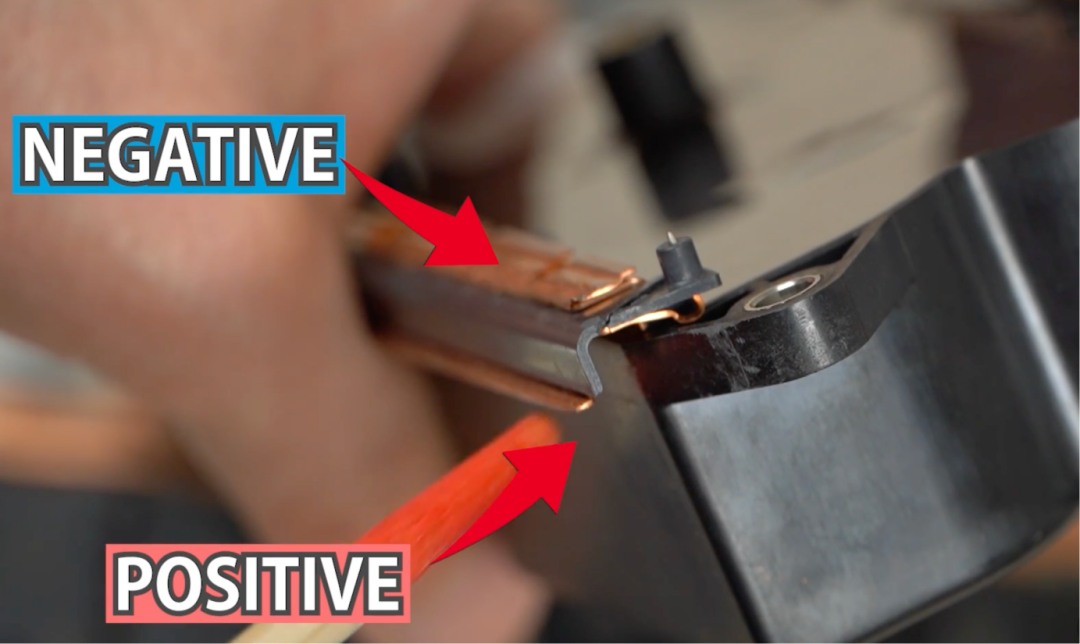

逆變器內部的匯流排主要分為兩類：三相輸出匯流排與直流匯流排，二者均采用高純度銅材制作。經檢測，負極側匯流排的銅含量為 95.26%，三相輸出匯流排的銅含量為 95.14%，較低的雜質占比有效保障了電流傳輸過程中的低損耗特性，避免因材質問題導致的電能浪費。

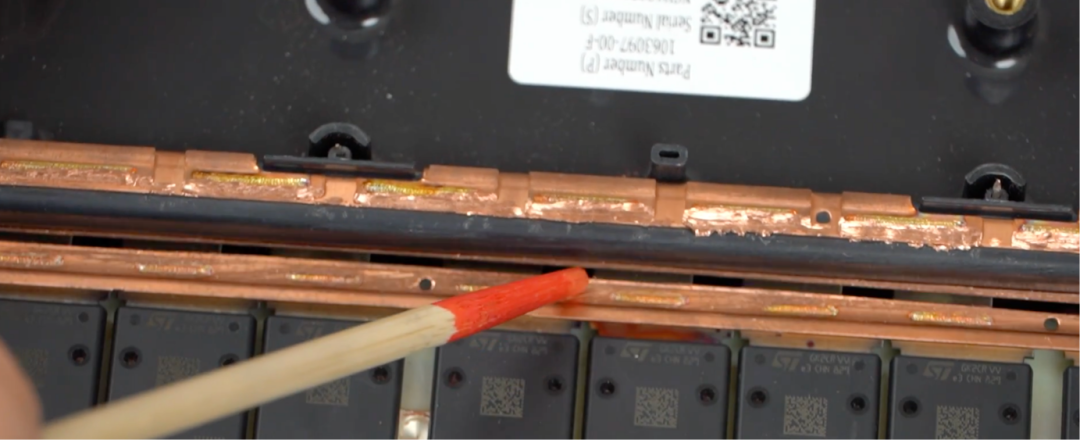

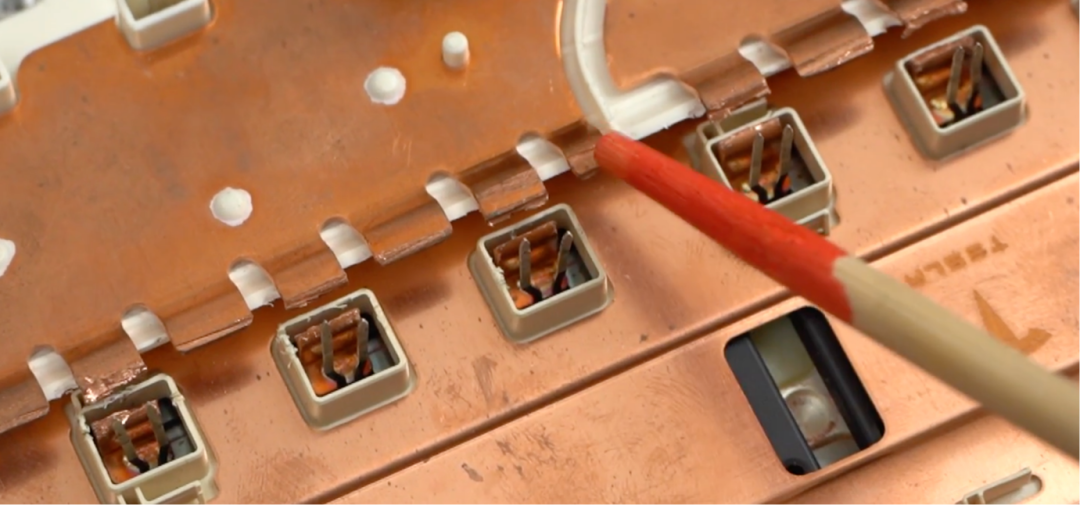

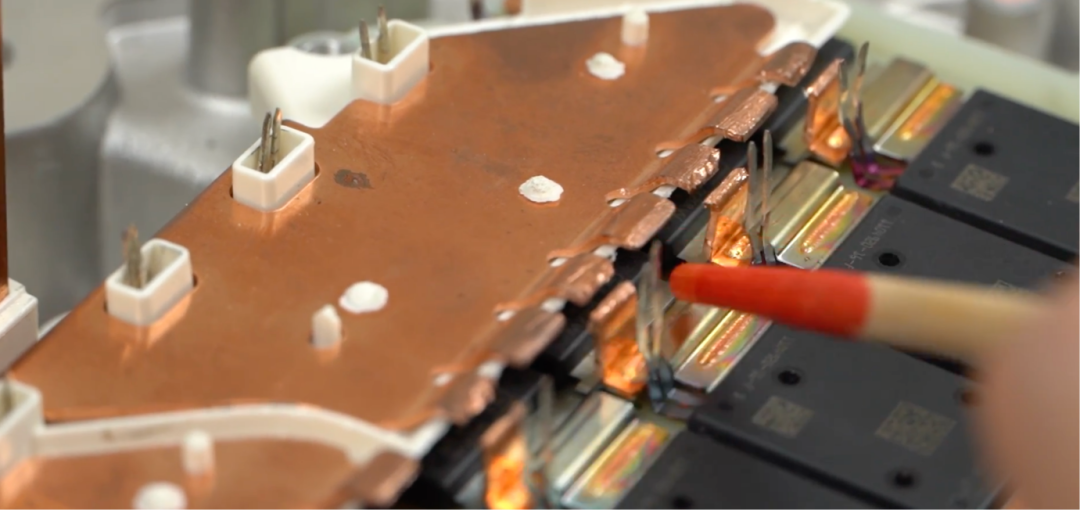

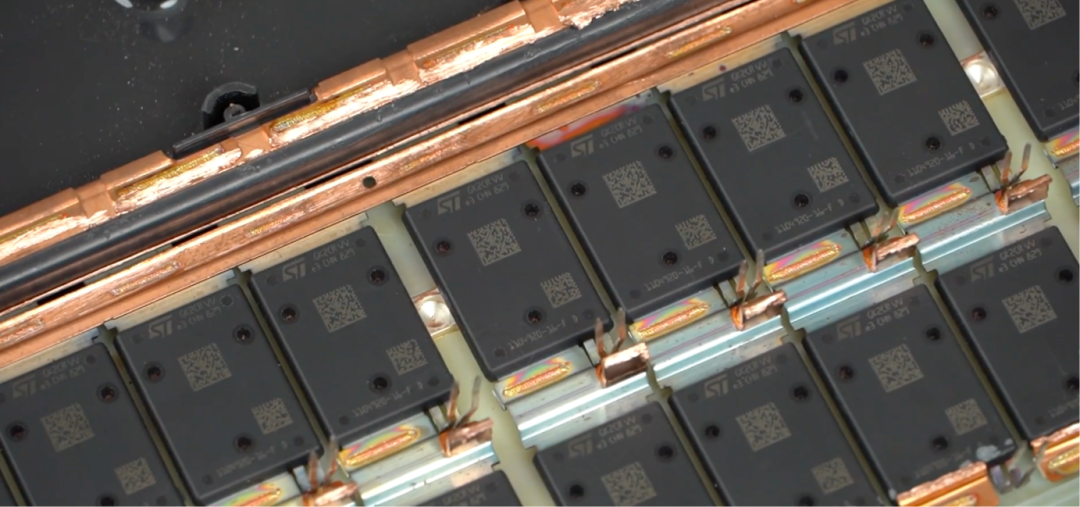

在連接方式上，匯流排通過焊接工藝與 SiC FETs 連接，這種固定方式能最大限度保障導電穩定性，減少接觸電阻；同時，部分端子旁預留了未連接的空白區域，后續只需拆除覆蓋在匯流排上的保護結構，即可直接通過焊接實現擴展，為未來提升電流容量預留了改造空間，充分體現了模塊化的設計思維，增強了產品的后期適配性。
功率半導體與驅動系統
功率半導體采用的是 STGK026 型號 SiC FETs，該器件具備高頻開關特性與低導通損耗的雙重優勢，能適配逆變器高壓大電流的工作工況。

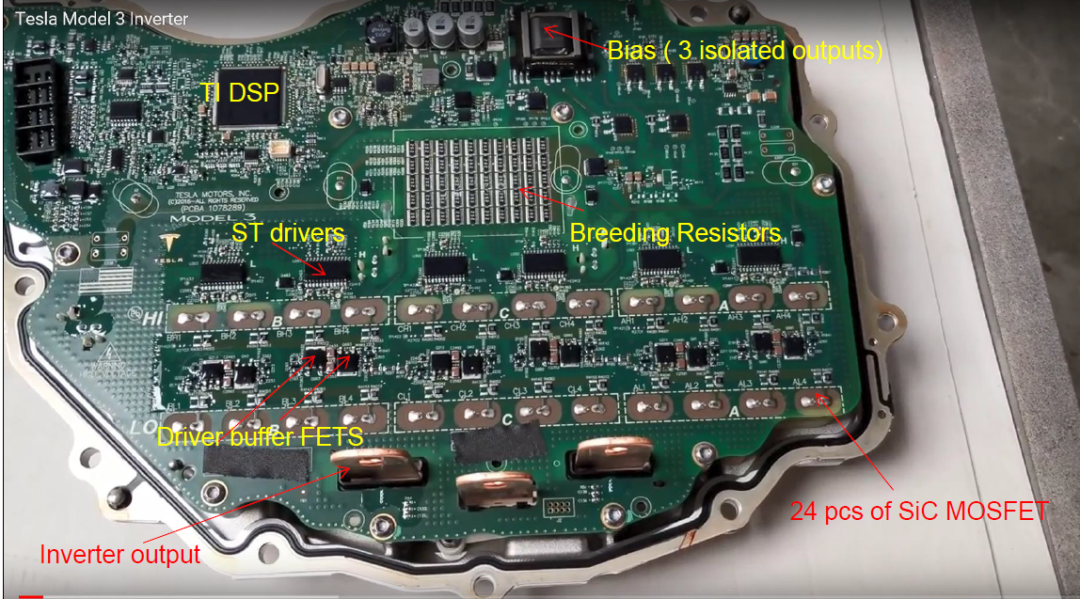

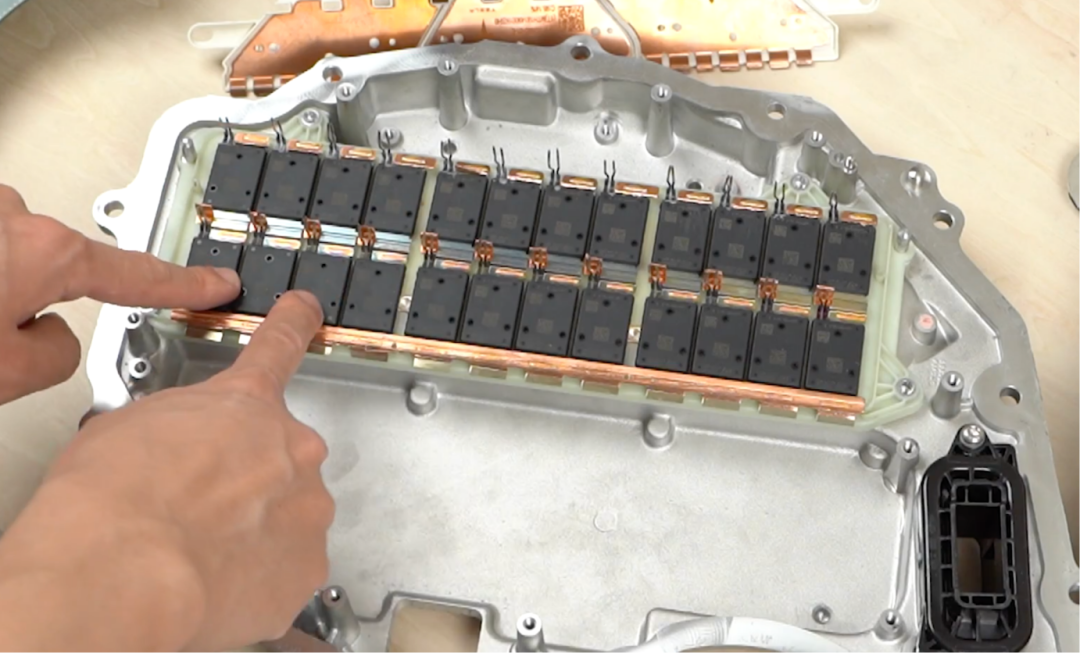

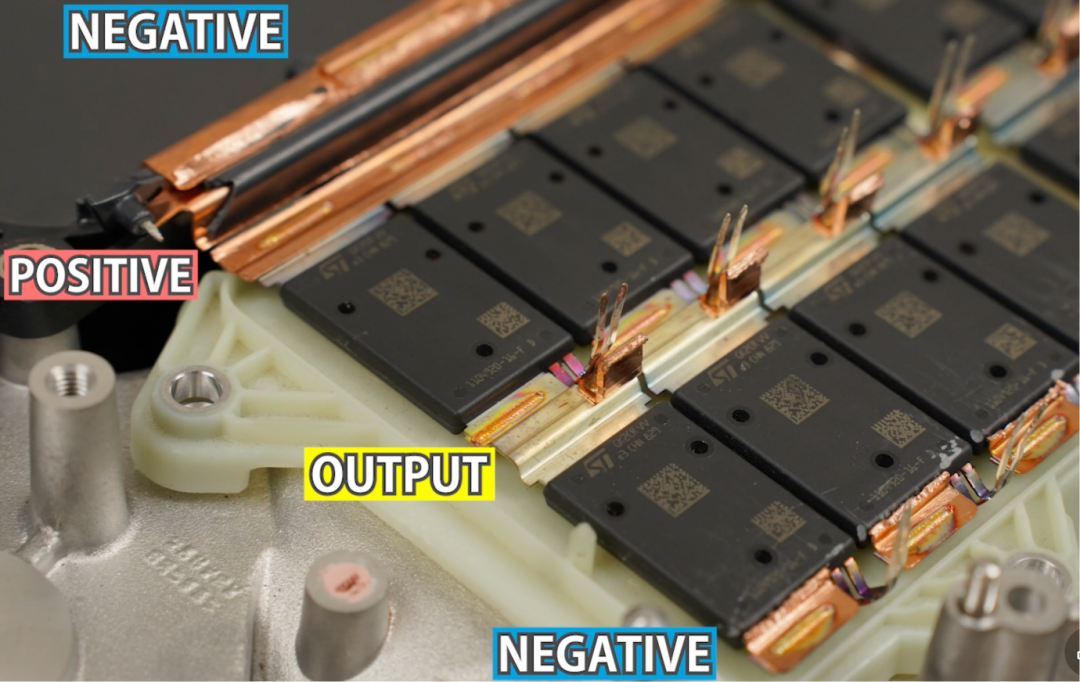

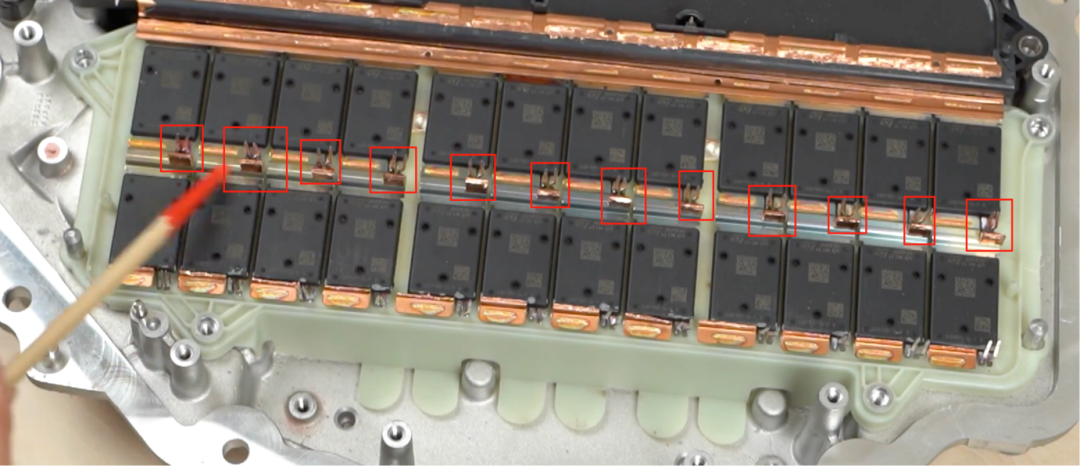

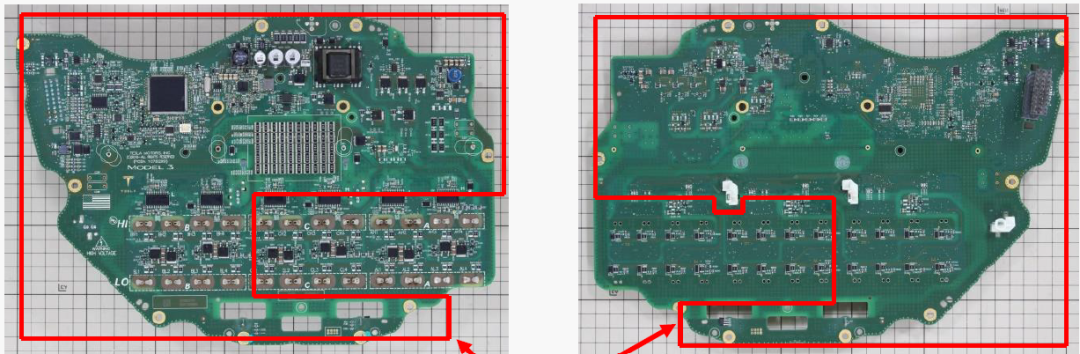

24 顆 SiC FETs 采用如同教科書般規整的布局方式排列，在電路板上清晰劃分出正極接入區、交流輸出區與負極回流區，區域界限明確，便于后期檢修與故障排查。

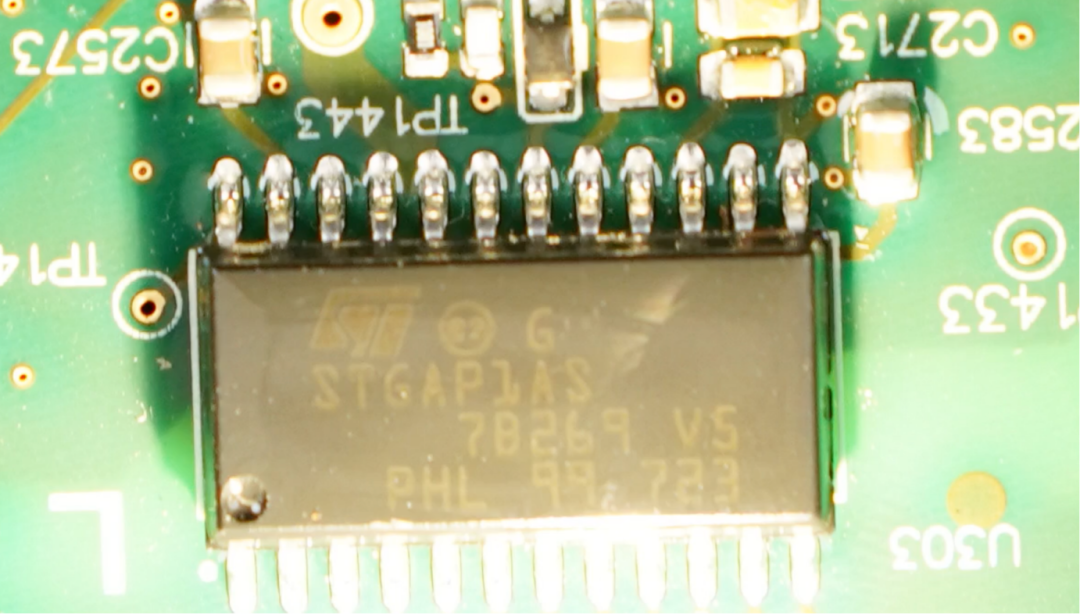

驅動系統配備 6 顆 STGAP1AS 型號驅動 IC，盡管其表面涂層對型號識別造成一定影響，但其功能定位清晰 —— 單顆驅動 IC 負責驅動 4 顆 SiC FETs。

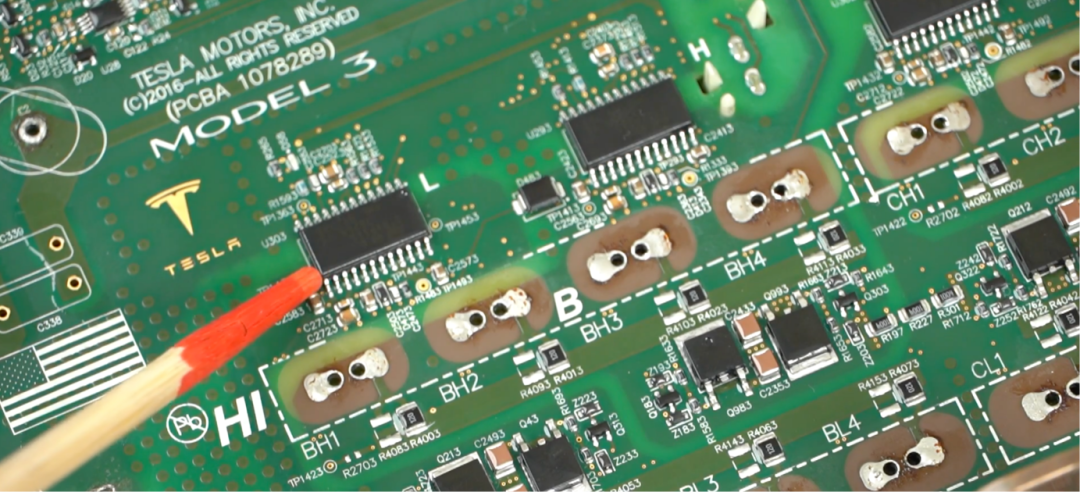

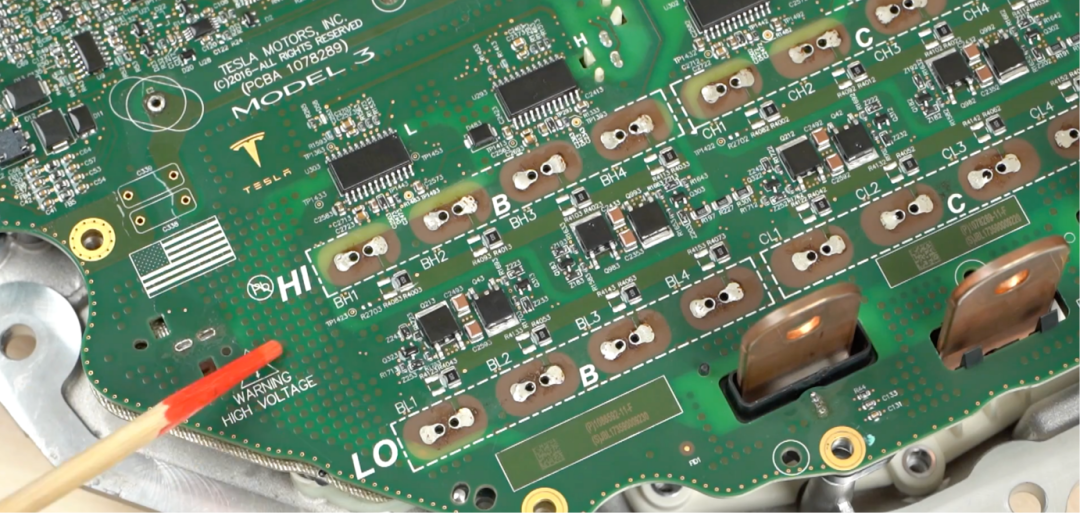

由于驅動 IC 自身的輸出能力有限，研發團隊額外增加了緩沖器來強化驅動信號，確保 SiC FETs 能穩定響應控制指令；同時，電路嚴格區分上橋臂（HIGH side，電路板標注 “HI”）與下橋臂（LOW side，電路板標注 “LO”），通過分區控制保障功率器件按序開關，避免出現電路紊亂。
控制與檢測系統

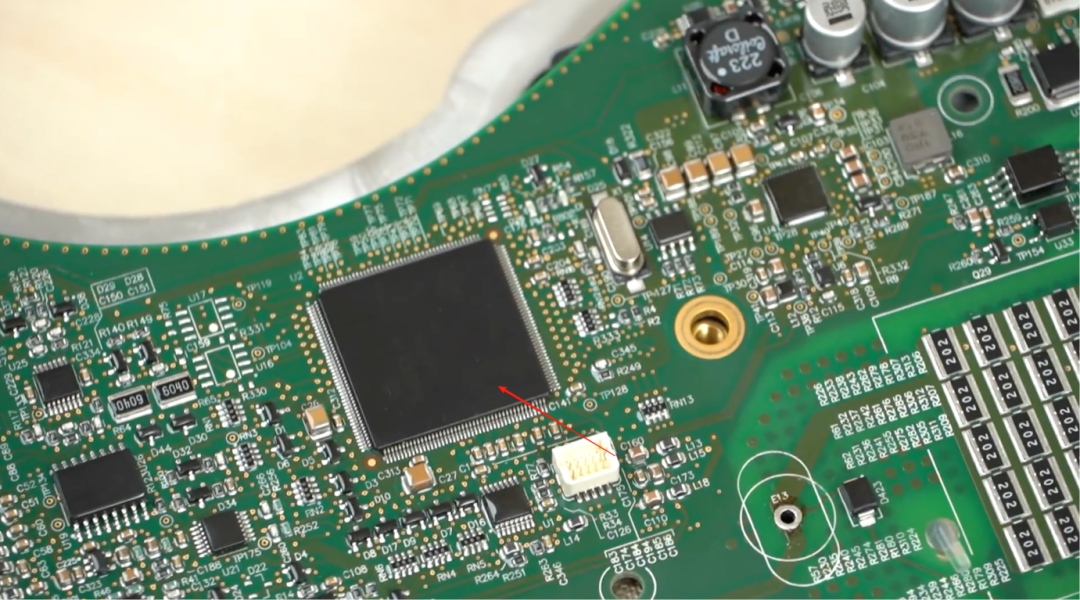

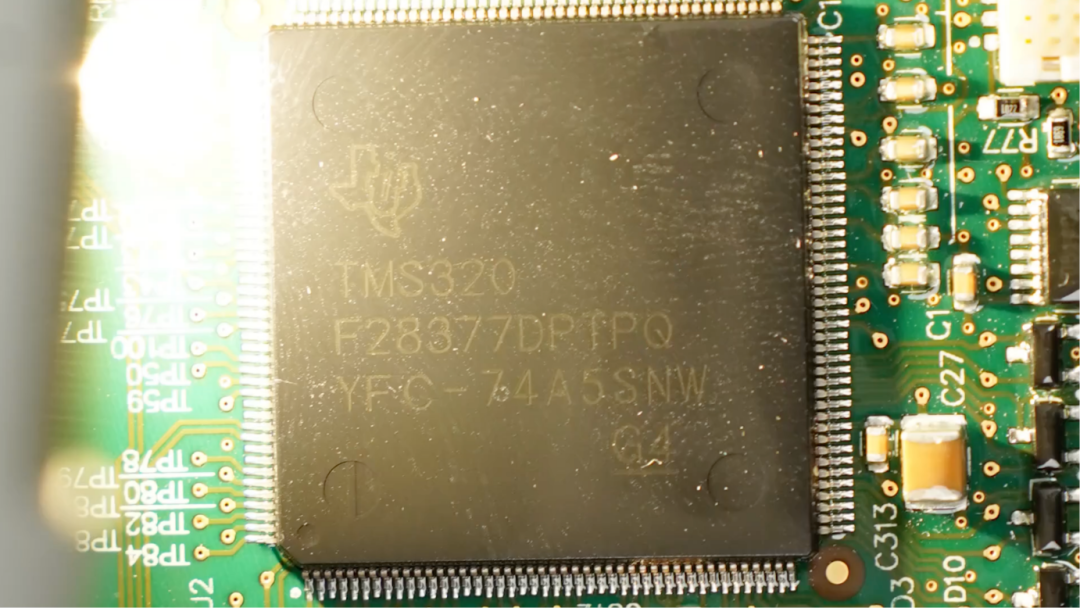

逆變器的控制核心采用 TI（德州儀器）TMS320F28377DPTPQ 型號 MCU，相當于逆變器的 “大腦”。該 MCU 集成了電能轉換算法運行、故障診斷分析、通信協同管理等核心功能，能實時處理各類信號，精準調控逆變器的工作狀態，確保電能轉換效率與運行安全性。

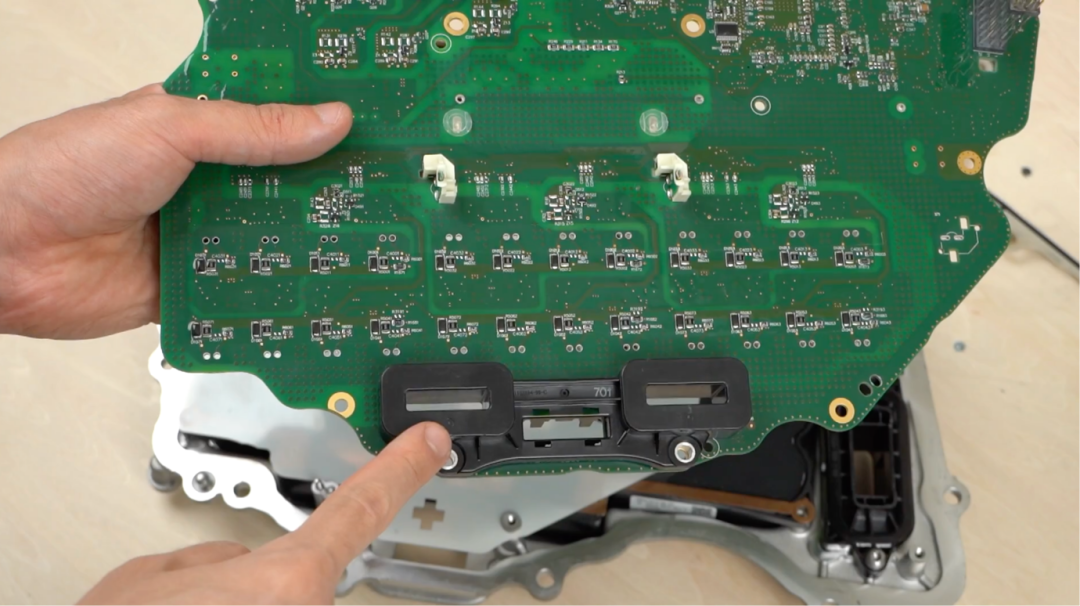

在三相輸出路徑上，逆變器搭載了 Broadcom ACPL-C87BT-000E 型號高壓感應器，采用 “兩相檢測 + 一相推算” 的設計：僅對兩相電流進行直接檢測，第三相電流則通過算法間接推算得出。這種設計在簡化硬件結構、降低成本的同時，仍能保證電流檢測的精度；此外，傳感器核心部位設有切口，可與匯流排區域精準適配，配合 2 個霍爾傳感器進一步強化信號采集效果，提升檢測數據的可靠性。

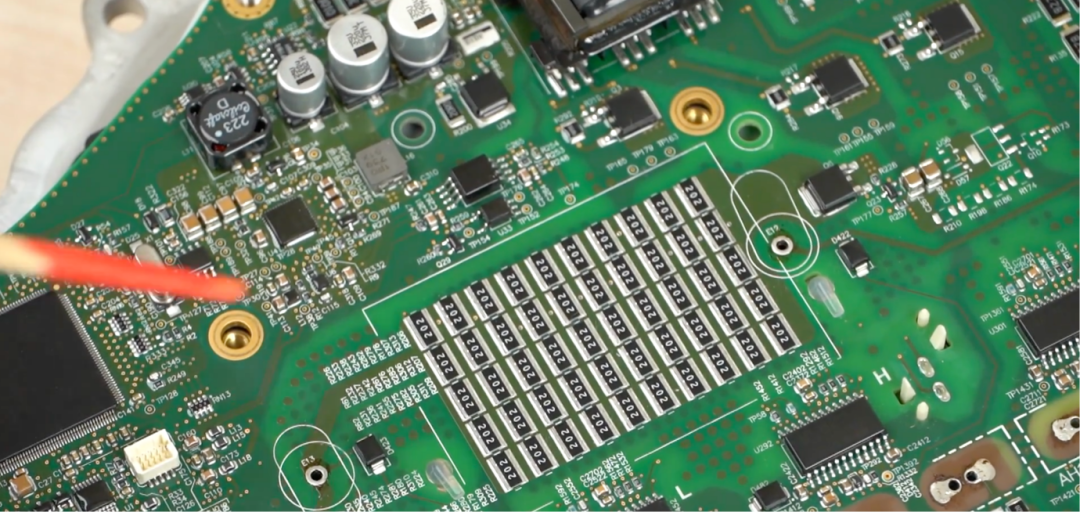

控制板上配備 TI LMV844 型號溫度放大器，同時搭配 2 個溫度傳感器（電路板預留 1 個傳感器安裝位）。溫度傳感器被嵌入匯流排的凹槽中，且凹槽內填充了導熱硅，能快速傳導匯流排的實時溫度，確保溫度放大器及時捕捉關鍵區域的溫度變化，一旦出現溫度過高的情況，可迅速觸發保護機制，避免器件因過熱損壞。
通信方面，逆變器通過 2 顆 TI SN65HVD1040A 型號 CAN 收發器與 1 顆 NXP TJA1021 型號 LIN 收發器，搭建起與整車控制器的信息交互通道，實現運行數據與控制指令的雙向傳輸；存儲方面，采用 Microchip 25LC256E 型號 EEPROM（電可擦寫只讀存儲器），主要用于存儲系統校準數據與故障日志，確保逆變器的核心參數穩定，同時為后期故障溯源提供數據支持。
電源與冷卻系統
電源轉換環節由 Infineon TLF35584QVVS2 型號 DC/DC 轉換器與 TDK VGT22EPC-222S6A12 型號 DC/DC 變壓器協同完成：二者配合將高壓電池輸出的電壓轉換為適配的低壓信號，為控制板、傳感器等低壓部件供電，保障輔助系統的穩定運行，避免因電壓不匹配導致的部件損壞。

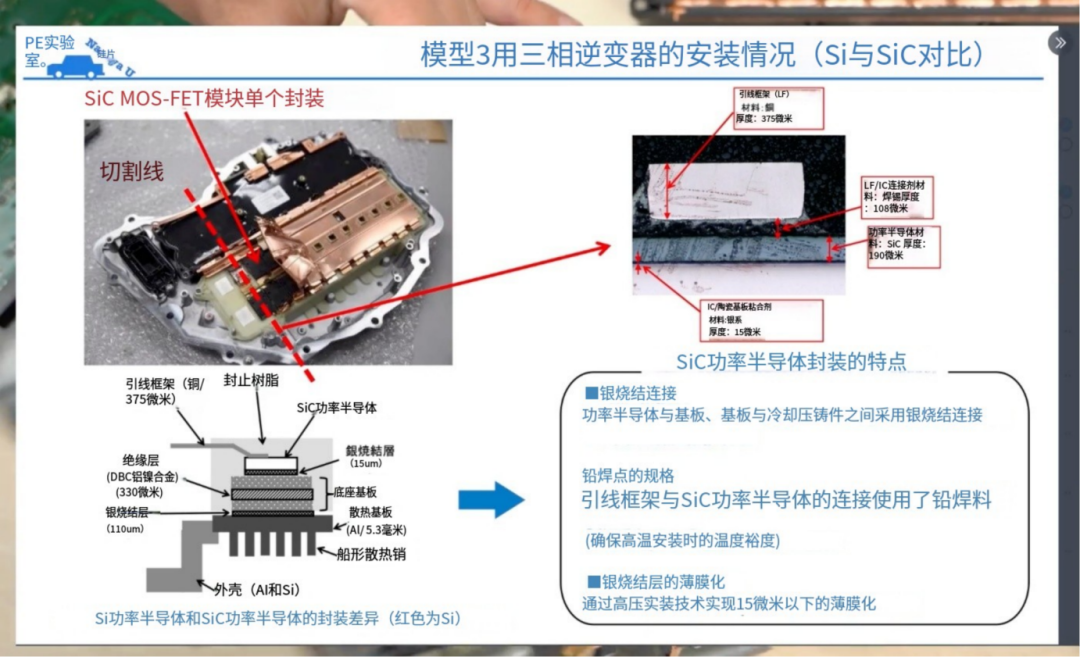

冷卻結構的設計圍繞功率半導體展開：功率半導體附著的鋁材背面設有橢圓形冷卻 fins，逆變器原頂部蓋子上預留了進水口與出水口，可形成完整的水循環冷卻回路；同時，采用 “銀燒結” 工藝實現半導體與冷卻 fins 的連接，該工藝的熱導率極高，能快速導出 SiC FETs 工作時產生的熱量，維持器件處于適宜的工作溫度區間。
3
拆解總結與展望
從拆解結果來看，Tesla Model 3 逆變器以 “簡潔即最佳設計” 為核心研發理念，在結構優化與性能保障之間實現了高效平衡：一方面，通過簡化部件布局（如 “兩相檢測 + 一相推算” 的電流檢測設計、模塊化匯流排），有效降低了生產制造與后期維護的雙重成本；另一方面，精選高性能核心元器件（如 ST 品牌 SiC FETs、TI 品牌 MCU），搭配 “銀燒結” 冷卻等高效技術，確保逆變器在高壓工況下的運行可靠性與穩定性。
其中，PCB 板的美國地圖造型設計雖不涉及功能提升，卻為工業產品注入了人文創意，成為設計中的一大亮點，也為同類產品的差異化設計提供了參考方向。
最后，附TeslaModel3逆變器核心電子元器件的參數與配置如下：
碳化硅場效應晶體管（SiC FETs）：共 24 顆，型號為 ST GK026
門驅動器（Gate Drivers）：共 6 顆，型號為 ST GAP1AS
微控制器單元（MCU）：1 顆，型號為 TI TMS320F28377DPTPQ
解析器放大器（Resolver Amp）：1 顆，型號為 ON Semi TCA0372BDW
溫度放大器（Temp Amp）：1 顆，型號為 TI LMV844
電可擦寫只讀存儲器（EEPROM）：1 顆，型號為 Microchip 25LC256E
CAN 收發器（CAN Transceiver）：共 2 顆，型號為 TI SN65HVD1040A
LIN 收發器（LIN Transceiver）：1 顆，型號為 NXP TJA1021
高壓感應器（HV Sense）：1 顆，型號為 Broadcom ACPL-C87BT-000E
DC-DC 電源模塊（DC-DC Power）：1 顆，型號為 Infineon TLF35584QVVS2
DC-DC 變壓器（DC-DC Transformer）：1 顆，型號為 TDK VGT22EPC-222S6A12
