上周五下午，實驗室里一小伙子對著示波器發呆。輸出波形抖得像心電圖，振鈴一直消不掉。他跟我說已經調了一下午，換了七八個電容，還是振蕩。
我問他："你知道你在調什么嗎？" 他愣了一下："不就是...讓波形好看點？" 我倆對視苦笑。
說實話，剛做電源那會兒我也這樣。看到穿越頻率、相位裕度、增益裕度這些詞就頭大，覺得環路補償就是個玄學。后來踩的坑多了，才慢慢搞清楚——環路補償這事，只要把3個核心參數搞明白，調起來心里就有底了。
一、你的調法是不是在"盲猜"？
很多工程師調環路補償，其實就是在"盲猜"。輸出振蕩了？換個電容試試。波形還是抖？再串個電阻。咦，好了一點？那就這個參數了——至于為什么好、還能不能更好，一問三不知。
這種試湊法有幾個致命問題：
第一，費時費力。一個一個換元件，調一整天都不一定調得出來。
第二，知其然不知其所以然。這次調好了，換個負載條件，又振蕩了，因為你根本不知道是什么參數在起作用。
第三，穩定性沒有保障。運氣好調出來一個"看著還行"的波形，但相位裕量可能只有20°，溫飄一變化就振蕩。
環路補償這事是有套路的。核心就是搞清楚3個參數：穿越頻率、相位裕度、增益裕度。搞清楚了，你調的就不是玄學，而是精準調試。
二、3個參數到底是啥？
參數1：穿越頻率（Crossover Frequency）
穿越頻率的定義很簡單：開環增益為0dB時對應的頻率。說人話，就是增益曲線"穿越"0dB那一點的頻率。
這個參數選得對不對，直接決定系統的"反應速度"。一般推薦設在開關頻率的1/5到1/10。比如開關頻率500kHz，穿越頻率就設在50kHz到100kHz之間。
穿越頻率太高會咋樣？高頻噪聲很容易耦合進來，實驗室好好的，一到現場就振蕩。穿越頻率太低呢？響應速度慢，負載突變時恢復時間長，就是"反應遲鈍"。
這個穿越頻率就是一個權衡：太快了不穩定，太慢了性能差。找到那個平衡點，是調環路的第一步。
參數2：相位裕度（Phase Margin）
相位裕度的定義是：在穿越頻率處，相位距-180°的差值。
換個說法：你開車的時候，剎車距離就是相位裕度。剎車距離夠長，遇到緊急情況才能剎住；剎車距離太短，就容易"追尾"——對應到電路上就是振蕩。
工程實踐來說，相位裕度一般要求45°到60°。小于45°說明系統穩定性差；大于60°更穩定，但響應速度會變慢——像剎車踩太狠，穩穩當當但是反應慢。
相位裕度怎么看？通過Bode圖一看便知：在增益曲線穿過0dB的頻率點，相位距離-180°有多遠，就是相位裕度。
參數3：增益裕度（Gain Margin）
增益裕度的定義是：在相位曲線達到-180°時，增益距0dB的差值。
用開車來類比：增益裕度就像是翻車之前還能承受多快的速度。增益裕度越大，系統在極端情況下越安全。
工程上一般要求增益裕度大于10dB。如果增益裕度不夠，當增益再增加一點點，系統就會跨越臨界點，開始振蕩。
增益裕度不夠通常是因為低頻增益太高，或者某些頻段相位滯后太嚴重。解決思路通常是調整補償網絡，增加高頻衰減。
三、實戰：Buck電路從振蕩到穩定
分享一個實際調試案例。之前做一個12V輸入、3.3V/2A輸出的同步Buck電源，開關頻率500kHz。客戶說重載時輸出有明顯振鈴，示波器抓出來就是典型的欠阻尼振蕩。
我用環路分析儀測了Bode圖，穿越頻率只有8kHz（遠低于推薦值），相位裕度只有28°——這就解釋了為什么振蕩，相位裕量太小，系統處于臨界穩定狀態。
問題找到了，接下來調：
第一步，把穿越頻率提上來。把補償網絡的電阻加大，讓穿越頻率從8kHz提升到65kHz（約1/8開關頻率）。
第二步，調整相位裕度。在穿越頻率附近增加一個零點，提供相位超前。Type II補償網絡（R1、C1組成）正好能實現這個效果。
第三步，驗證增益裕度。確認高頻增益有足夠的衰減，增益裕度保持在12dB以上。
調完再測，相位裕度55°，增益裕度14dB，穿越頻率62kHz。重載測試，振鈴消失，負載瞬態響應漂亮多了。
說起來容易，但如果沒有Bode圖、沒有這三個參數的概念，可能調一整天都調不出來。

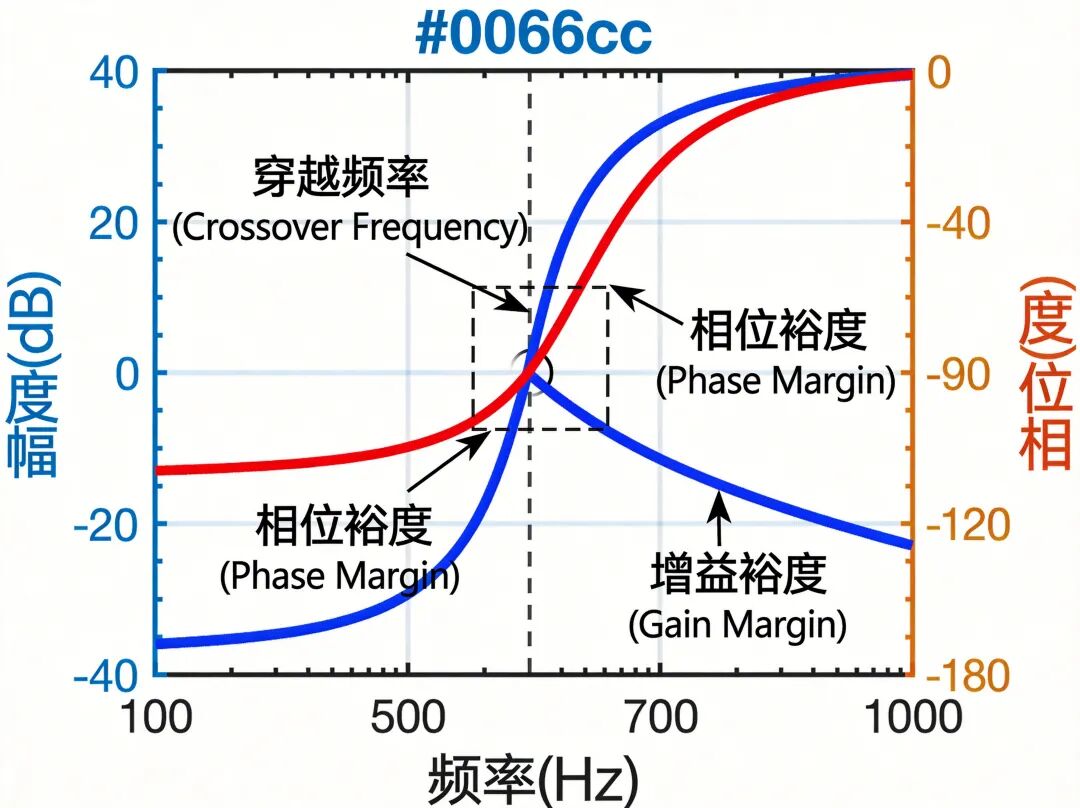

圖1 Bode圖示意，標注穿越頻率、相位裕度與增益裕度
四、Type II還是Type III？
有朋友會問，補償網絡Type I、Type II、Type III到底用哪個？
Type I只有一個積分極點，結構最簡單，現在已經很少用了。
Type II是最常用的，包含一個極點、一個零點、一個高頻極點。電壓模式控制的Buck、Boost基本都用它。功率級LC濾波器產生的雙極點，正好需要Type II的零點來補償。
Type III更復雜，提供兩個零點和兩個極點，能在更寬頻段內提供相位補償，適合全橋LLC、或者需要特別高帶寬的場合。
我的經驗：80%的情況Type II就夠了。先把Type II玩明白，需要更高性能的時候再上Type III。
圖2 Type II補償網絡典型結構
收個尾
環路補償這事，說難不難，說簡單也不簡單。關鍵在于你有沒有建立起系統的概念。
穿越頻率決定系統的響應速度，相位裕度決定系統的穩定性，增益裕度決定系統的安全余量。這三個參數就是環路補償的"三板斧"，搞清楚了就心里有底。
下次再遇到振蕩問題，別急著換電容。先拿環路分析儀測個Bode圖，看看穿越頻率對不對、相位裕度夠不夠、增益裕度足不足。然后有針對性地調——效率比你一個一個試湊高十倍不止。
調環路這事，方向比努力重要。
