nRF54L15 Tag 實測：雙天線、CR2032 供電，這塊小板子跑起來到底怎么樣？

• nRF54L15 Tag 開發板 + CR2032 紐扣電池（套件內附贈）

• nRF54L 系列開發套件（DK）或 nRF91 系列開發套件 + USB?C 數據線（需單獨采購）

  備選方案：SEGGER J?Link 調試器（適合熟悉該工具的專業開發人員）

在繼續操作前我們需要完成一處修改：為固件增加 DFU 功能，以便后續支持空中下載（OTA）固件升級。

在項目的 prj.conf 文件中添加以下配置以啟用 MCUboot 與空中下載固件升級（OTA DFU）功能：

最后針對本示例工程，需要將 MCUboot 分區區域的容量限制為 62 千字節，并允許合并 FPROTECT 保護區域。該設置用于為分區開啟 FPROTECT 保護，否則會彈出分區容量超出 62 千字節的報錯。操作方式為新建 sysbuild/mcuboot.conf 文件，并在文件內填入以下內容：

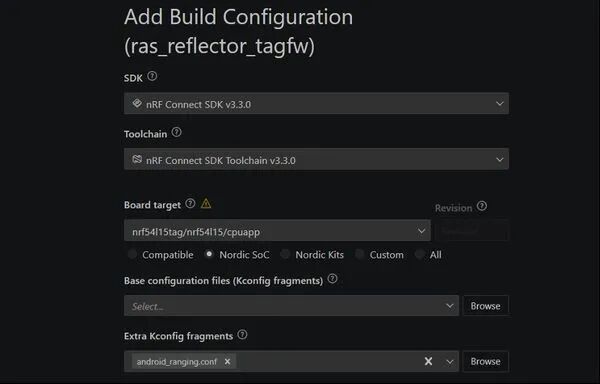

完成上述配置后，選擇添加編譯配置項，并將編譯配置中的開發板目標修改為 nrf54l15tag/nrf54l15/cpuapp，使該示例工程適配 nRF54L15 Tag 硬件。

若你使用 Pixel 10 手機進行測試，請將 android_ranging.conf 添加至額外 Kconfig 配置片段。此時需參照上文針對 prj.conf 的修改方式，對 android_ranging.conf 執行相同配置修改。如需以智能手機作為發起端，在 nRF54L15 Tag 上調試反射器示例工程，可查閱文檔《借助開源安卓應用在谷歌 Pixel 10 設備上評測藍牙信道探測功能》。

若無 Pixel 10 手機，額外 Kconfig 配置片段一欄可留空；你可參照文檔 “ 藍牙：搭載測距請求器的信道探測發起端 ”，使用 nRF54L 系列開發套件作為發起端來測試該應用。注意發起端示例工程內置算法僅支持單天線；若需使用更先進的多天線算法，建議與我方算法合作廠商對接。

點擊生成并編譯，等待編譯流程完成。如需了解更多在 nRF Connect for VS Code 插件中編譯示例工程的相關信息，請查閱技術文檔內應用程序編譯操作指南。

燒錄 nRF54L15 Tag 共有三種方式：

• 將 nRF54L15 Tag 插接至 nRF54L 系列開發套件或 nRF91 系列開發套件；

• 執行空中固件升級（簡稱 OTA 或 FOTA）；

• 使用 J-Link 調試器。

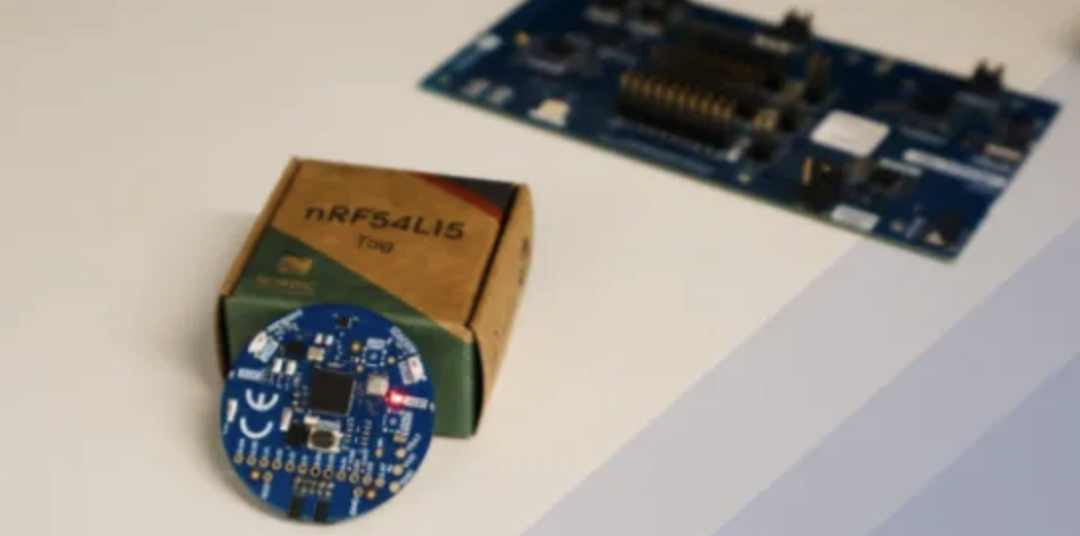

下面我們逐一介紹這三種方式。若采用開發套件燒錄 nRF54L15 Tag，首先準備一塊 nRF54L 系列或 nRF91 系列開發套件。其他 Nordic 開發套件雖可兼容，但官方推薦選用 nRF54L、nRF91 系列套件，其輸出電壓與 nRF54L15 Tag 完美匹配，無需額外調整。例如 nRF54L15 DK、nRF54LM20 DK 均可使用，全部推薦開發套件清單可在 nRF54L15 Tag 產品頁面的相關開發硬件板塊查看。

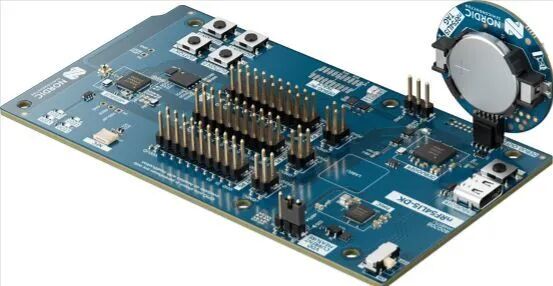

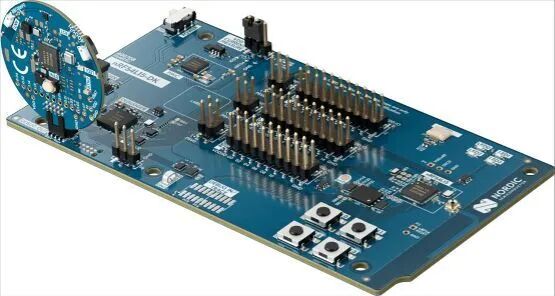

核對排針上的引腳對齊標識，按照下圖所示，將 nRF54L15 Tag 接入 nRF54L 系列開發套件的 DEBUG OUT 調試輸出接口。

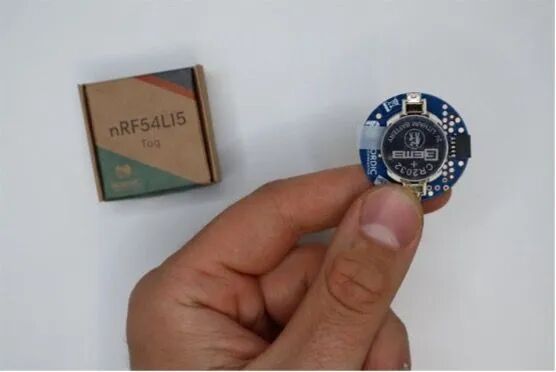

默認情況下，開發套件不會通過 DEBUG OUT 接口為 nRF54L15 Tag 供電，因此你需要使用套件附贈的 CR2032 紐扣電池為其供電，詳情可參考下方示意圖。

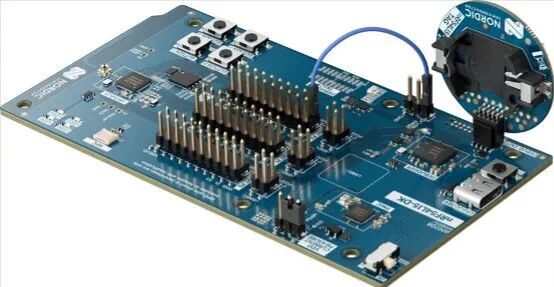

除此之外，你也可以不安裝電池，通過向 VDD SWD0 引腳輸入 3.3V 電壓為 nRF54L15 Tag 供電，具體接線方式見下圖。可從 P2 接口的 VDD:IO 引腳引出 3.3V 供電。但務必注意：通過開發套件供電時，必須取出紐扣電池，否則設備會過熱，進而損壞 nRF54L15 Tag、電池或開發套件。

將 nRF54L15 Tag 插接至開發套件并完成供電后，即可按照常規燒錄開發套件上 SoC 的操作流程對其燒錄固件。返回 VS Code 中的項目目錄，在編譯文件夾內選中 ras_reflector 應用程序，點擊燒錄按鈕。此時 nRF54L15 Tag 已完成搭載 RRSP 的藍牙低功耗信道探測反射器示例應用程序的燒錄。

完成燒錄后，可將 nRF54L15 Tag 從開發套件的 DEBUG OUT 接口拔下。通過 nRF Toolbox 工具驗證設備，應能搜索到廣播名稱為 “Nordic CS Reflector” 的該標簽設備。

如需了解更多相關內容，可查閱技術文檔中關于nRF54L15 Tag 燒錄調試以及 VS Code 應用程序燒錄的相關說明。

如需通過空中下載方式對 nRF54L15 Tag 進行固件燒錄，需在手機安裝 nRF Connect Device Manager 應用，該應用同時支持安卓與 iOS 系統。

在手機完成應用安裝后，將信道探測反射器 VS Code 項目編譯目錄下的 dfu_application.zip 文件傳輸至手機。請注意，下文操作基于你已按前文步驟完成示例工程編譯，并通過開發套件完成設備初次燒錄的前提。

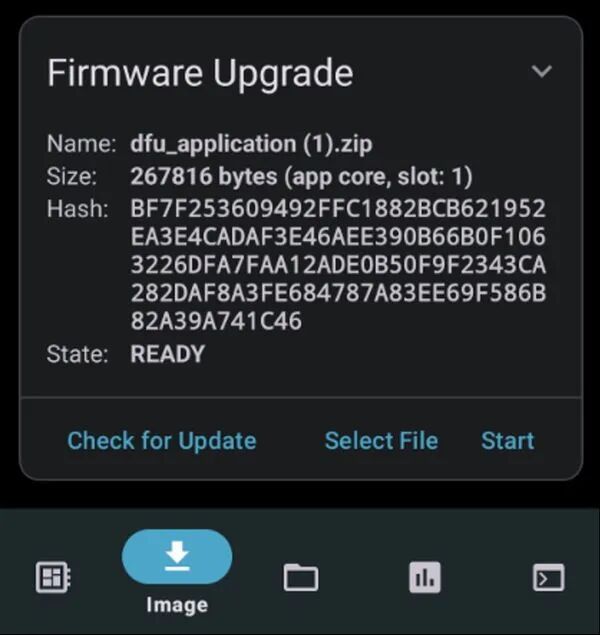

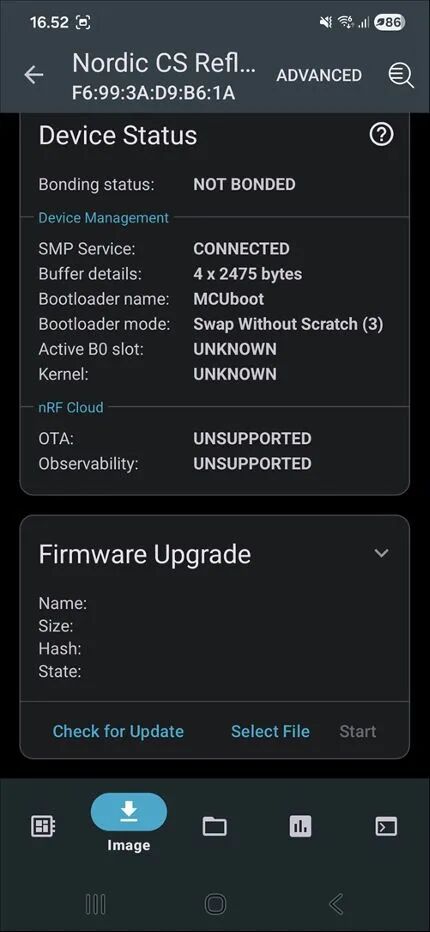

打開 nRF Connect Device Manager 應用，選擇 Nordic CS Reflector 以連接 nRF54L15 Tag。隨后點擊屏幕底部向下箭頭圖標（下載標識）進入固件鏡像頁面，界面將呈現如下圖所示狀態，并顯示 SMP 服務：已連接。

在固件升級板塊點擊選擇文件，選中已傳輸至手機的 dfu_application.zip 文件，選定后點擊開始即可啟動 OTA DFU 空中固件升級。

由于設備當前運行的正是該固件，升級程序會通過哈希值比對識別這一情況，升級流程將快速完成，界面會顯示狀態：已完成。

如需進一步測試 OTA DFU 功能，你可參照信道探測反射器示例的操作步驟自行編譯外設 LED 按鍵服務（LBS）示例程序，再通過空中下載方式將 nRF54L15 Tag 的固件升級為該 LBS 示例程序。

如果你已熟練使用 SEGGER J-Link 調試器（例如 J-Link PLUS），也可借助該工具完成 nRF54L15 Tag 的程序燒錄與調試工作。

為方便接線操作，建議搭配調試器專用 10 針探針轉接座，可直接對接 nRF54L15 Tag。

對 nRF54L15 Tag 進行調試操作十分簡便。將該開發板插接至 nRF54L 系列或 nRF91 系列開發套件的 DEBUG OUT 調試排針，再通過 nRF Connect for VS Code 插件開展調試工作。

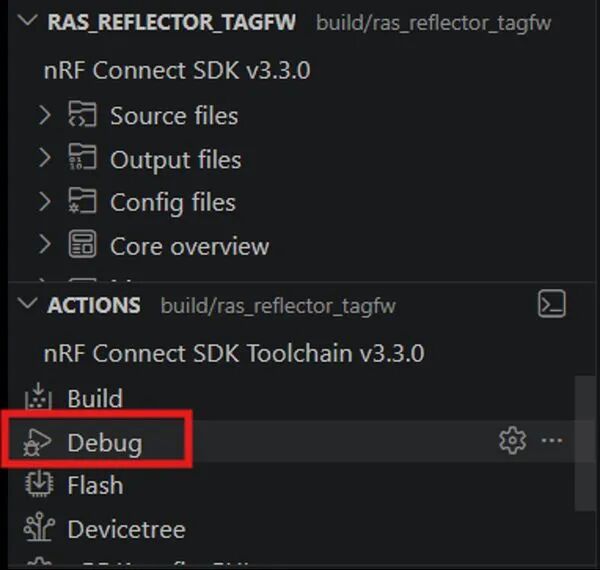

使用 USB?C 數據線將開發套件連接電腦，打開 nRF Connect for VS Code 插件。選中目標應用工程，在已連接設備欄選中對應開發套件，點擊調試按鈕即可啟動 nRF54L15 Tag 調試。

執行調試前，請按照固件燒錄章節的說明，確保開發板已正常供電。

此外，也可使用 SEGGER J?Link 調試器調試 nRF54L15 Tag，僅推薦熟練掌握該工具的開發人員使用。

以下 nRF Connect SDK 內置示例與應用程序非常適合搭配 nRF54L15 Tag 開展概念驗證開發。絕大多數適配 nRF54L15 SoC 的 SDK 示例同樣可在 nRF54L15 Tag 上運行。本文整理了使用該開發板做原型開發時，最推薦的入門工程。

藍牙快速配對定位標簽示例展示了一款藍牙防丟追蹤設備，該設備兼容谷歌查找中樞（Google Find Hub）以及安卓端查找中樞應用。藍牙追蹤器一般是可粘貼在隨身物品上的小型標簽，不過各類藍牙設備均可接入查找中樞服務。兼容查找中樞或查找設備（Find My）的硬件，所有者能夠借助眾包藍牙網絡實現遠距離安全定位；同時可搭配藍牙信道探測、超寬帶（UWB）等精準查找技術完成近距離搜尋。注：nRF54L15 芯片原生不支持超寬帶（UWB）功能。

nRF54L15 Tag 配備雙天線以及可喚醒標簽的低功耗加速度傳感器，因此非常適合開發兼容查找中樞（Find Hub）的追蹤器。nRF54L15 SoC 也擁有 1.5 MB 非易失性存儲器和 256 kB 內存，使得 nRF54L15 Tag 可在同一款產品中同時支持 Find Hub 與 Find My。多天線能夠提升基于藍牙信道探測測距的穩定性，讓 Find Hub 應用在使用 Find Nearby 功能時，可自主選擇是否啟用雙天線來實現精準查找。

精準查找功能在谷歌 Find Hub 規范的基礎上新增測距能力，支持搜尋端設備與提供端設備開展精確距離測量。該功能借助藍牙信道探測等測距技術輸出精準的近距離位置信息，優化用戶尋找丟失設備時的使用體驗。

精準查找目前是谷歌查找中樞規范中的實驗性功能，藍牙信道探測相關功能尚未正式對外開放，但滿足以下條件即可使用安卓測試設備開展相關測試：

• 目標安卓設備需搭載 Android QPR3 Beta 2（2026 年 1 月）或更新系統版本。

• 目標安卓設備的軟硬件需支持藍牙信道探測（例如谷歌 Pixel 10）。

• 谷歌移動服務不得單獨加入獨立測試版計劃。

• 安卓測試設備上的主郵箱賬號必須錄入谷歌該功能的許可名單。如需將測試郵箱添加至許可名單，請聯系谷歌團隊申請權限。

注：如需使用查找中樞應用測試定位標簽示例，測試用安卓設備的主郵箱賬號必須列入谷歌查找中樞功能許可名單（調試設備、未認證設備均需滿足該條件），詳細信息可查閱技術文檔。

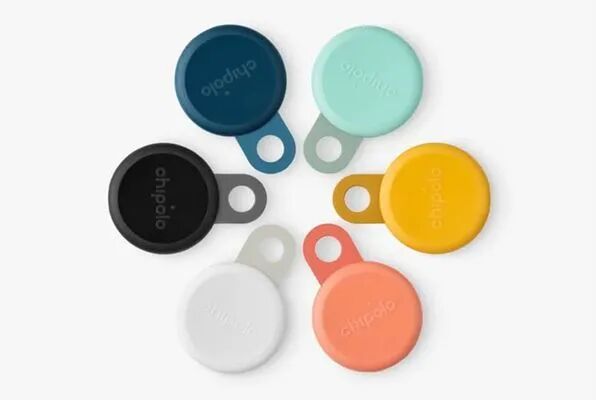

下圖展示了 Chipolo 基于 nRF54L15 SoC 開發的藍牙追蹤器。

如需開發適配 Apple 查找網絡的應用，請訪問該鏈接并按照指引獲取 Apple 查找 SDK 的使用權限。蘋果在 2026 蘋果全球開發者大會（WWDC26）上公布，將在 iOS 27 系統中為查找配件以及核心藍牙生態新增藍牙信道探測功能支持。

支持藍牙信道探測的查找配件需滿足以下要求：

• 搭載帶內嵌 PCT 傳輸功能的藍牙 6.3 版本

• 支持 PBR 模式 0 與模式 2

• T_ICS 參數不低于 100 微秒

搭載 nRF Connect SDK v3.3.1 及以上版本的 nRF54L 系列芯片均可滿足上述全部要求。手機端設備需內置 N1 芯片才能支持藍牙信道探測，iPhone 17 與 iPhone Air 系列機型均搭載該芯片，可實現對應功能。

藍牙信道探測技術可實現兩臺設備間真實距離測算，測距精度可達亞米級，自帶安全機制且具備良好互通性。該技術為面向連接的點對點通信技術：一臺設備作為發起端，發送初始信號并運行測距算法；另一臺設備作為反射端，僅負責將信號回傳給發起端。

nRF54L15 Tag 是性能優異的藍牙信道探測反射端設備，采用電池供電、便攜小巧，配備雙天線，能夠提升藍牙信道探測測距過程的穩定性。開發者還可依托雙天線部署更先進的測距算法，進一步提升測距精度與穩定性。若要搭配谷歌 Pixel 10 等支持信道探測功能的智能手機測試 nRF54L15 Tag 性能，可查閱開發者專區博客《借助開源安卓應用在谷歌 Pixel 10 設備上評測藍牙信道探測功能》。

相較于發起端，信道探測反射端所需運算量更低、功耗更小。常見反射端設備包括物聯網標簽、物品追蹤器、鑰匙扣以及可穿戴設備，這類產品要求小巧外觀、穩定且快速的射頻通信，因此 nRF54L15 Tag 是開發此類產品原型的理想平臺。

nRF54L15 Tag 也可作為藍牙信道探測發起端使用。前文提到，發起端需要運行測距數據處理算法，功耗更高。因此 nRF54L15 Tag 更適合充當反射端，發起端可選用智能手機或其他嵌入式設備，例如 nRF54L15 DK 開發套件。

nRF Connect SDK 邊緣 AI 擴展組件提供多款面向邊緣人工智能的應用與示例程序。nRF54L15 Tag 搭載高精度六軸慣性測量單元，非常適合采集訓練數據，同時可用于智能戒指、遙控器、可穿戴設備等產品的智能功能原型開發。該設備可運行 Neuton 模型，這是借助我們專利網絡生長算法基于自有數據生成的超小型邊緣 AI 模型。

邊緣 AI 擴展組件內置手勢識別應用，適配 nRF54L15 Tag，可識別滑動、搖晃、敲擊、旋轉等各類手勢。邊緣 AI 還能實現傳感器融合，例如讓資產標簽優化定位或測距運算，同時可支撐海量其他智能應用場景。

歡迎觀看 2026 年嵌入式世界展上基于 nRF54L15 Tag 運行手勢識別應用的精彩演示視頻。

觀看YouTube視頻
https://www.youtube.com/watch?v=Us4RqWi1uTI&source_ve_path=MjM4NTE&embeds_referring_euri=https%3A%2F%2Fdevzone.nordicsemi.com%2F

Matter 氣象站是 nRF Connect SDK 中的一款應用程序，演示如何基于 Matter 應用層搭建氣象站，通過各類傳感器采集氣象數據。nRF54L15 Tag 內置環境傳感器，可測量溫度、濕度、氣壓與氣體濃度，十分適用于該場景。

該應用可通過 nRF54L15 Tag 上自定義功能按鍵控制設備工作狀態。氣象站會周期性采集溫度、氣壓及相對濕度數據，測量結果存儲于設備內存中，可通過 Matter 控制器讀取。控制器基于 Matter 協議與氣象站通信，并依照 Matter 數據模型完成數據交互。

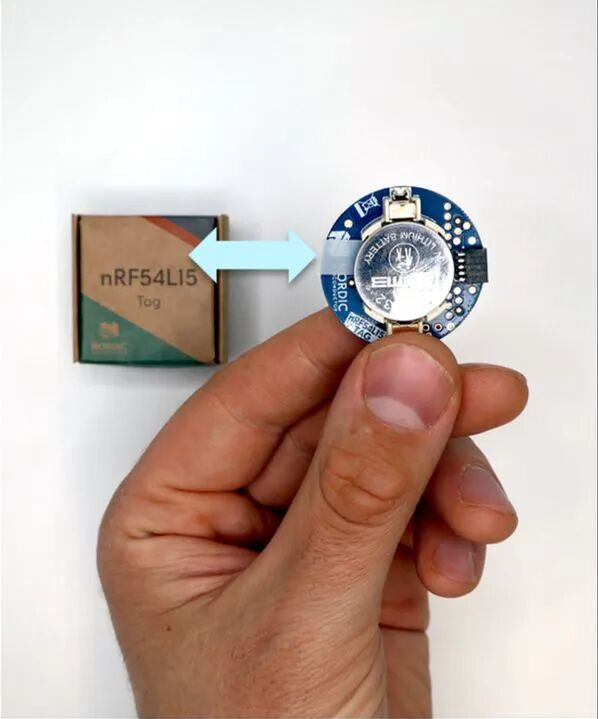

nRF54L15 Tag 的一大核心特性是采用 CR2032 紐扣電池供電。電池供電的設計便于為小型化產品搭建演示樣機與概念驗證原型，無需外接線纜或大容量電池。

采用小型鋰紐扣電池供電的設備，常會面臨續航時長與峰值電流承載能力的相關疑問。本章節將計算藍牙低功耗廣播場景下的典型電池續航時長，講解峰值電流與工作電流的管控方案以實現最優耗電管理，并說明 nRF54L15 Tag 功耗的測量方法。

計算 nRF54L15 Tag 續航時，我們假定 CR2032 電池容量為 220 毫安時，標稱電壓 3.0 伏。基于該參數，可算出設備持續進行藍牙低功耗廣播、分別達到 1 年及 3 年續航所需的目標平均電流。

電池：CR2032，電池容量 = 220 毫安時。目標平均電流：

1 年續航 → 平均電流 = 220 毫安時 ÷(365×24 小時)≈25 微安

3 年續航 → 平均電流≈8.4 微安

接下來，我們借助 Nordic 在線藍牙低功耗功耗分析工具，測算 3 伏供電下 nRF54L15 SoC 在各類配置下的平均功耗。設備采用可連接型藍牙低功耗廣播（含發射與接收）、發射功率 0 分貝、發射載荷 0 字節時，得到如下數據。

對應各續航目標的廣播間隔：

1 年（約 25 微安）→200 毫秒

3 年（約 8.4 微安）→840 毫秒

也就是說，滿電 CR2032 電池為 nRF54L15 Tag 供電時，若廣播間隔設為 200 毫秒，設備可持續發送可連接廣播平均使用 1 年；若廣播間隔設為 840 毫秒，則平均可使用 3 年，表現十分出色！

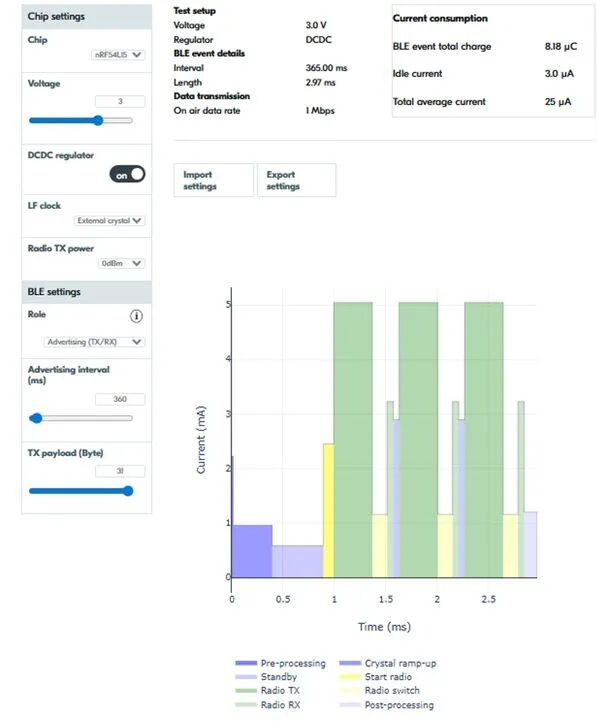

若將發射載荷提升至 31 字節，對應參數變更如下：

1 年續航 →360 毫秒

3 年續航 →1500 毫秒

你可自行使用在線功耗分析工具調試各類配置與發射功率。該工具同樣支持計算基于 Thread 的 Matter 協議功耗，nRF54L15 Tag 原生支持該協議。

為維持電池電壓穩定，標準 CR2032 鋰紐扣電池的持續工作電流不宜超過 3 毫安。CR2032 電池內阻較高，長時間大電流放電會產生內部熱量，致使電壓跌至標稱 3 伏以下。但該電池可承受時長 1 至 3 秒、15 至 20 毫安的短時脈沖峰值電流。

常規藍牙低功耗應用場景中，設備單次電流消耗僅持續 1 至 3 毫秒，兩次廣播或連接事件之間，設備通常會休眠數百毫秒。正如前文所示，低占空比可將平均電流控制在微安級別。

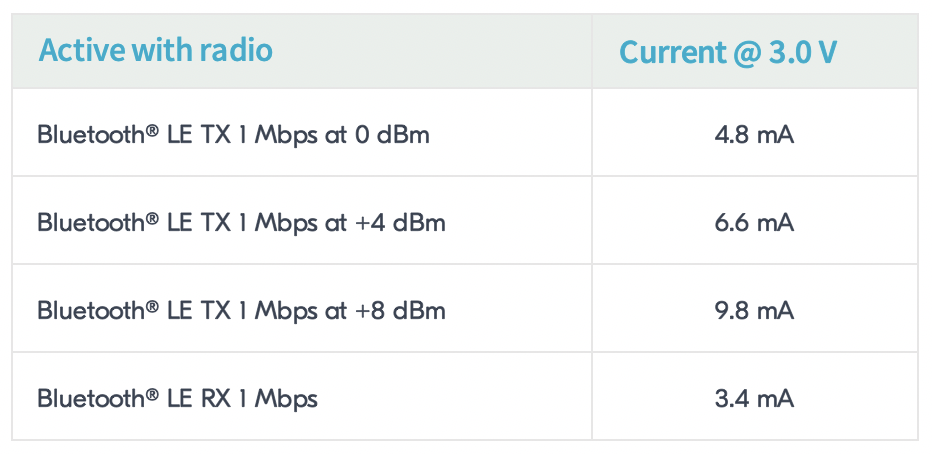

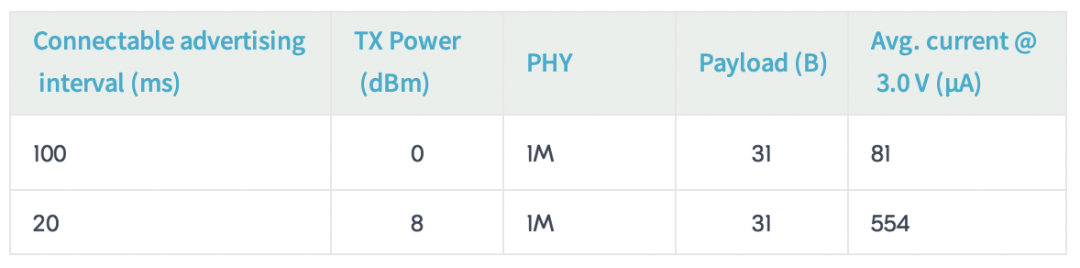

下表將結合 nRF54L15 SoC 數據手冊中的功耗數據，展示典型藍牙低功耗廣播過程下的平均電流。

根據在線功耗分析工具測算，當廣播間隔 100 毫秒、1M 物理層發射功率 0 分貝、開啟可連接廣播且載荷 31 字節時，nRF54L15 Tag 的總平均電流約為 81 微安。該數值遠低于 3 毫安上限，不會造成電池過載。即便發射功率調至 + 8 分貝、廣播間隔縮短至 20 毫秒，設備總平均電流為 554 微安，依舊未超過 3 毫安持續放電限值。

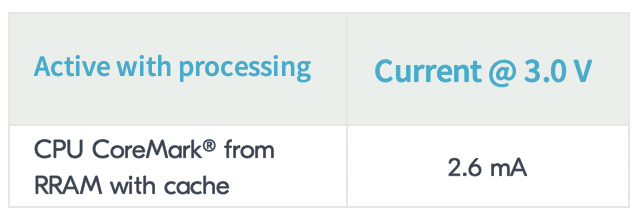

但請注意，芯片處理器可在藍牙廣播間隙執行其他運算處理。數據手冊標明，3.0 伏供電條件下，處理器峰值電流可達 2.6 毫安（帶緩存、從阻性隨機存取存儲器運行 CoreMark? 處理器基準測試）。

設備采用 CR2032 電池供電時，需充分考量應用程序的后臺處理負載。理想情況下，相關運算處理應采用低占空比運行，確保處理器大部分時間處于休眠狀態。此舉同樣有助于維持較低的平均功耗，延長電池續航。

監測功耗與占空比是保障長效續航、穩定電池標稱電壓的關鍵。

若使用電流表測量 nRF54L15 Tag 的平均電流，請按以下步驟操作，nRF54L15 Tag 硬件用戶指南中也有相近步驟說明。

1. 切斷下圖所示的焊橋 SB1。

2. 采用本文上一章節介紹的任意一種方式為標簽供電。

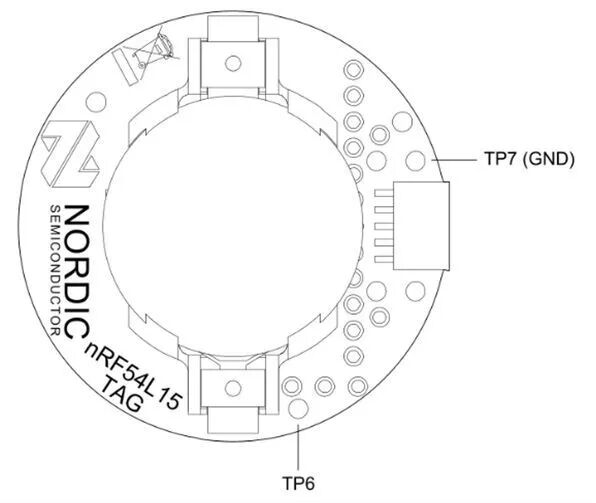

3. 將電流表接在測試點 TP6 與 TP7 之間，詳見下方圖示。

a) 將電流表平均采樣時長設置為 1 秒或更長間隔。

b) 將電流表量程調至 1 微安至 15 毫安區間，以保證測量精度。

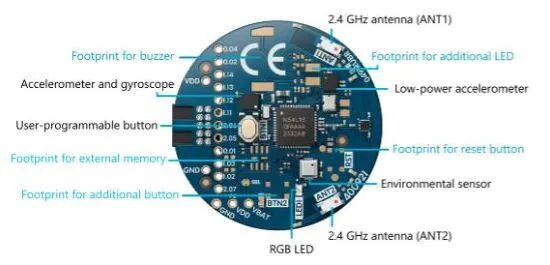

nRF54L15 Tag 還支持引出 nRF54L15 SoC 的可用通用輸入輸出引腳進行功能拓展。板上預留了可加裝額外按鍵與傳感器的焊盤，括號內為推薦物料型號：

• BTN2 — 可編程功能按鍵（型號 KMT021 NGJ LHS）

• RST — 復位按鍵（型號 KMT021 NGJ LHS）

• LED2 — 可編程指示燈（型號 APHF1608LSEEQBDZGKC）

• 蜂鳴器，可作為發聲揚聲器（型號 PKMCS0909）

• 外部存儲器（型號 MX25R6435FZBIH3）

上述焊盤可在附圖、硬件設計文件以及板絲印標識中找到。原理圖文件（pca20072_schematic_and_pcb.pdf）的雜項器件分區內，點擊對應元器件即可查看各器件完整料號詳情；物料清單文件（pca20072_bom_ems.xls）中也完整羅列了相關器件型號。

為控制硬件方案與整套開發套件成本，以上元器件并未預裝在 nRF54L15 Tag 套件中。nRF54L15 Tag 自帶傳感器已針對前文介紹的主流應用場景完成優化，同時硬件預留焊盤與可用通用輸入輸出引腳，支持用戶按需拓展外設。

本文介紹了全新推出的 nRF54L15 Tag 的各項功能與適配應用場景，并講解了基于該設備開展軟件開發與產品原型搭建的入門方法。

歡迎在評論區分享你計劃使用 nRF54L15 Tag 實現的應用方案，我們十分期待聆聽開發者的實際開發案例！
