聚焦高性能模擬與數?；旌袭a品的供應商思瑞浦3PEAK（股票代碼：688536）推出TPAFEA108，內部集成BUCK電路，用于IDAC的正電源供電，以及Invert buck電路(Buck-Boost電路)，用于VDAC的負電源供電，均支持輸出電壓軟件可配置或輸出電壓隨負載自適應調節，降低功率損耗。同時集成4通道IDAC，單通道最大輸出電流220mA。4通道正負壓VDAC，負電源電壓最高支持0V，單通道驅動電流最大80mA。支持I2C接口，QFN3.4X2.8-22小型化封裝實現超高集成度，專為數據中心光模塊和50G PON打造的高集成度低功耗AFE。
產品優勢
集成BUCK供電模塊
支持輸出電壓軟件可配置或者輸出電壓隨IDAC負載自適應調節，可顯著降低IDAC功率損耗。
3MHz開關頻率，支持超小電感(1uH/0603) 和輸出電容 (2.2uF/0402)，大大節省系統空間。
最大800mA帶載能力，支持峰值/谷值過流保護以及HICCUP模式。
2.9V to 5V輸入范圍，0.5V to 2.5V可調輸出。
負壓VDAC
支持-5V~0V輸出，-5V~-1V范圍TUE<±1%，-1V~0V范圍TUE<±10mV。
外置負電源電壓最高支持到0V，內置負電源電壓最高支持到-0.5V，可以在各種負壓場景提供穩定偏置。
最大sink電流80mA，輸出電壓變化<10mV。
Footroom最小支持到100mV，配合內置自適應電源最大限度控制VDAC footroom，以降低系統損耗。
高精度電流檢測，TUE<±1%。
大電流IDAC
4通道12位0~220mA輸出IDAC，30mA~220mA范圍TUE<±1%，2mA~30mA范圍TUE<±0.3mA。輸出紋波(ripple)<0.3mApp。
120mA/220mA檔位下支持100mV/200mV超低供電headroom。配合內置自適應電源最大限度控制IDAC headroom，以降低系統損耗。
采用自有專利的創新架構，供電范圍0.5V~2.5V，最低至0.5V，適配更低偏置電壓的光模塊應用場景，可顯著降低系統功耗。
極高的建立和關斷響應速度，CL=100nF，建立速度<20us，關斷速度<10us。
高精度電壓檢測，滿足自適應電源電壓檢測需求。
超高集成度
單芯片集成4路IDAC、4路VDAC、自適應電源Buck、自適應電源Invert buck，兼具高效率、小體積、低成本等眾多優勢于一體。
4通道12位 -5V~0V輸出VDAC；
4通道12位 0~220 mA輸出IDAC；
內部集成BUCK電路，用于IDAC的正電源供電；
內部集成Invert buck電路(Buck-Boost電路)，用于VDAC的負電源供電；
支持IDAC電壓監控、VDAC電流監控、以及短路/過溫/Power Good等多種錯誤報警功能；
I2C接口；

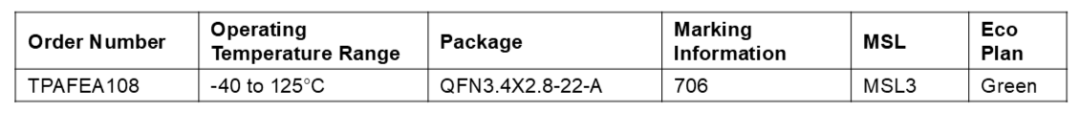

溫度范圍： ?40°C to +125°C；
封裝：QFN3.4×2.8-22；
數據中心EML光模塊和50G PON：IDAC給EML差分激光器/SOA提供大電流支持，VDAC給EAM（電吸收調制器）提供負壓偏置。

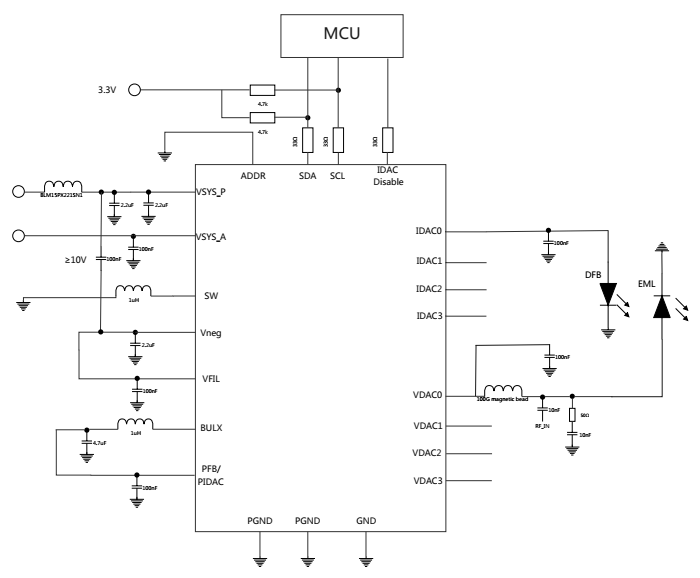

EML光模塊應用框圖
TPAFEA108產品現已量產，可提供樣品申請及評估板技術支持。如有需求，請聯系思瑞浦當地銷售團隊或郵件至business@3peak.com。
