把 STM32N647 的官方 NPU 工程導入 CubeIDE，Project Explorer 會同時出現 FSBL、App_Secure、App_NonSecure、atonn 和 LL_ATON。第一次接觸這套工程，最容易卡住的地方并非 C 語法，而是入口分散：?jiǎn)?dòng)代碼在三個 main.c，模型描述在生成文件里，真正的 NPU 調度又進入了中間件。

這篇文章只完成一件事：沿著一次推理的執行路徑，把每一類數據和每一個關鍵入口定位到文件。讀完以后，你應該能夠指出模型權重、激活緩沖、輸入輸出張量和 NPU 運行入口分別位于哪里。

一、三套工程如何完成啟動接力

先看工程樹。AI_SNS 是一個工程組，內部包含 AI_SNS_FSBL、AI_SNS_AppliSecure 和 AI_SNS_AppliNonSecure。NonSecure 工程中還能看到 AI、atonn、Src 和鏈接腳本。后面的模型調用都從這里展開。

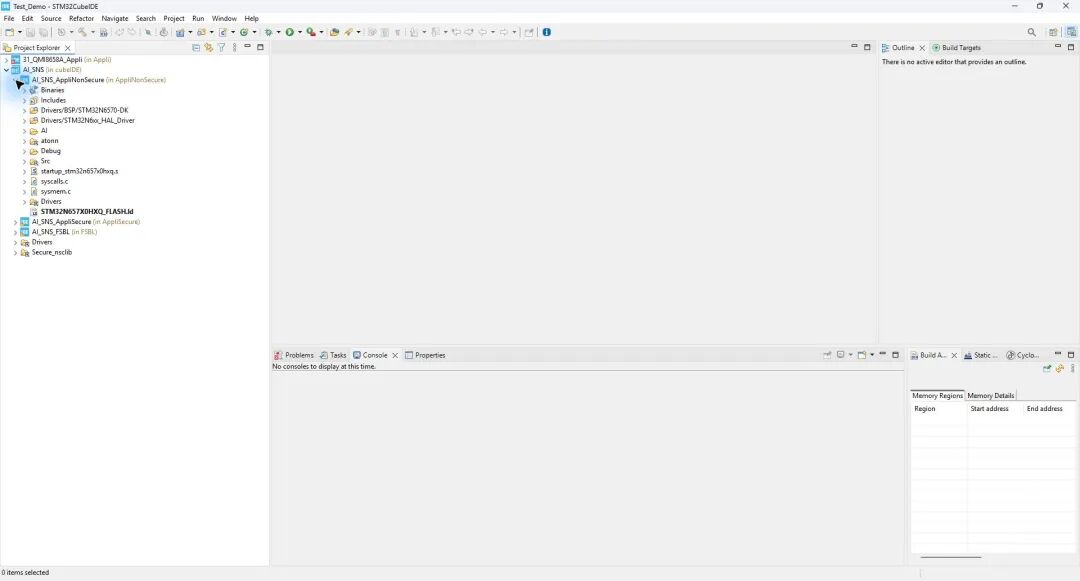

圖 1：真實 CubeIDE 工程樹，NonSecure 工程已展開

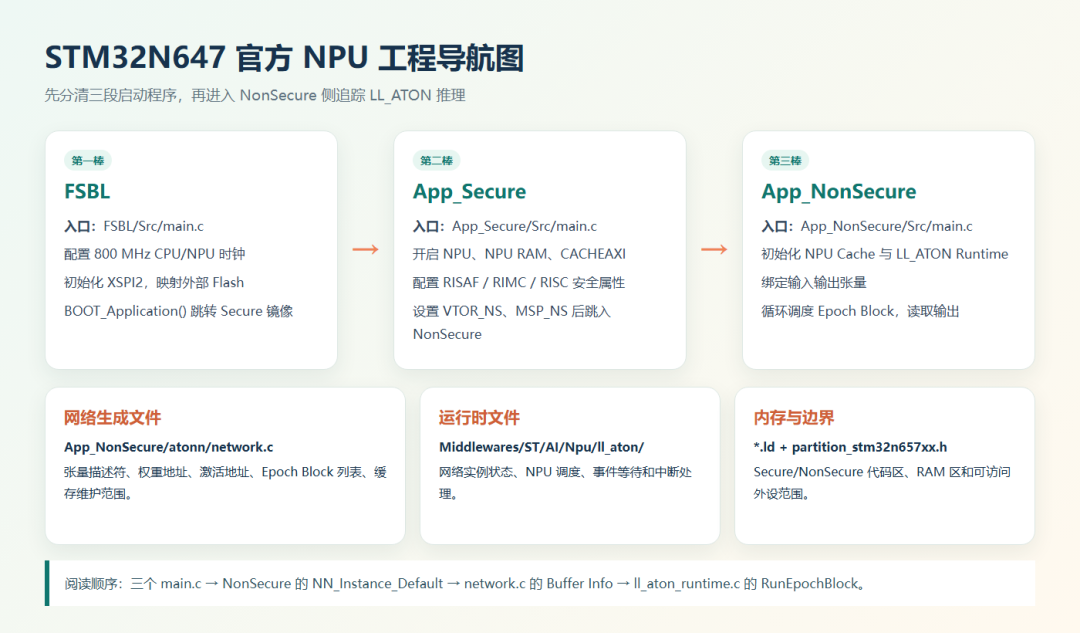

圖 2：FSBL、Secure、NonSecure 與生成文件的職責邊界

FSBL：讓外部 Flash 進入可執行狀態

FSBL/Src/main.c 先完成 MPU、供電和系統時鐘配置。這個工程將 CPU 和 NPU 配置到 800 MHz，AXI 配置到 400 MHz，隨后調用 MX_XSPI2_Init()、MX_EXTMEM_Init() 和 BOOT_Application()。

BOOT_Application() 位于 stm32_boot_xip.c。它先調用 MapMemory()，把啟動存儲器切換到 Memory-Mapped 模式；然后從映射地址讀取向量表，設置 VTOR、MSP 和復位入口，最終跳入 Secure 鏡像。FSBL 沒有參與模型推理，它負責把后續程序需要的外部 Flash 訪問鏈路準備好。

Secure：打開 NPU，同時劃清可訪問范圍

App_Secure/Src/main.c 依次執行 system_init_post()、init_external_memories()、NPU_Config() 和 SystemIsolation_Config()。NPU_Config() 打開 NPU 與 CACHEAXI 時鐘并釋放復位，然后通過 RIMC 和 RISC 將 NPU 配置為特權 NonSecure 主設備。SystemIsolation_Config() 繼續處理 NPU RAM、XSPI2、CACHEAXI 配置端口和 GPIO 的 Secure/NonSecure 屬性。

完成隔離配置后，Secure 代碼把 SCB_NS->VTOR 指向 0x70180400，從 NonSecure 向量表取出 MSP_NS 和 Reset Handler，再調用 NonSecure_ResetHandler()。NPU 推理代碼因此可以放在 NonSecure 工程中運行，同時保留 Secure 側對啟動和資源邊界的控制。

NonSecure：應用邏輯與 LL_ATON 的交匯點

進入 App_NonSecure/Src/main.c 后，代碼打開 I-Cache 和 D-Cache，調用 npu_cache_init() 與 LL_ATON_RT_RuntimeInit()。宏 LL_ATON_DECLARE_NAMED_NN_INSTANCE_AND_INTERFACE(Default) 創建兩個關鍵對象：NN_Instance_Default 保存運行狀態，NN_Interface_Default 提供輸入、輸出和內部 Buffer Info 查詢接口。

二、從 main() 走完一次推理

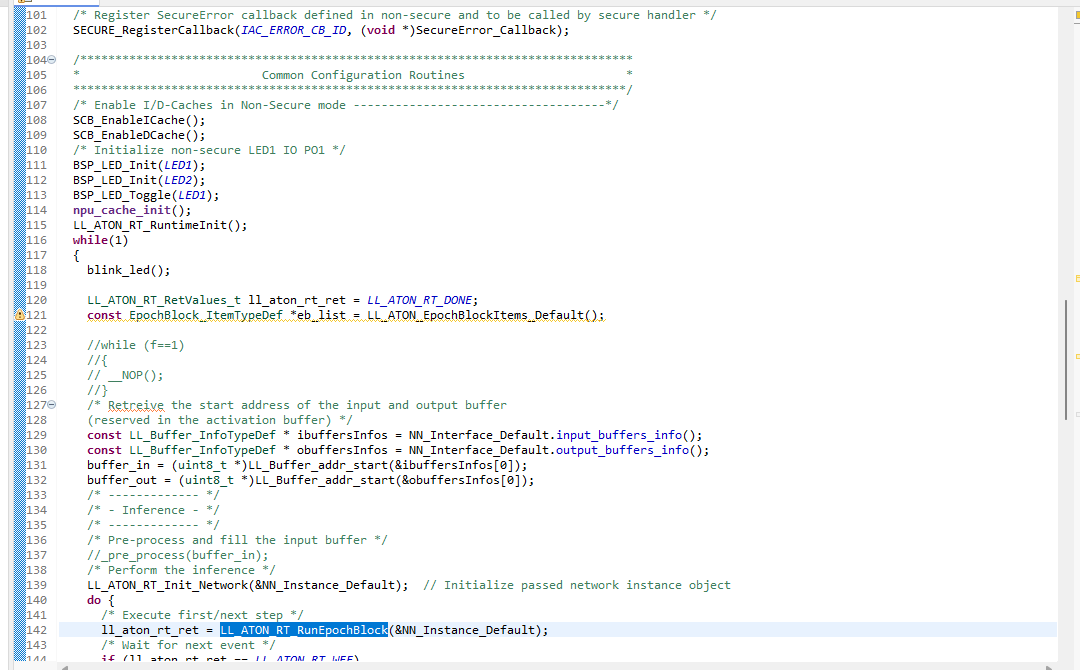

圖 3：真實工程中的張量綁定、網絡初始化和 RunEpochBlock 調用

NN_Interface_Default.input_buffers_info() 返回輸入描述符，output_buffers_info() 返回輸出描述符。LL_Buffer_addr_start() 再把“基地址 + 偏移”轉換為應用可以訪問的指針。這個示例只有一個輸入和一個輸出，因此代碼直接使用數組第 0 項。

調用 LL_ATON_RT_Init_Network() 后，網絡實例的 current_epoch_block 指向 network.c 生成的 Epoch Block 數組。主循環隨后反復調用 LL_ATON_RT_RunEpochBlock()。一次函數調用只負責檢查當前 Epoch、啟動或收尾當前 Epoch，并決定下一步動作。

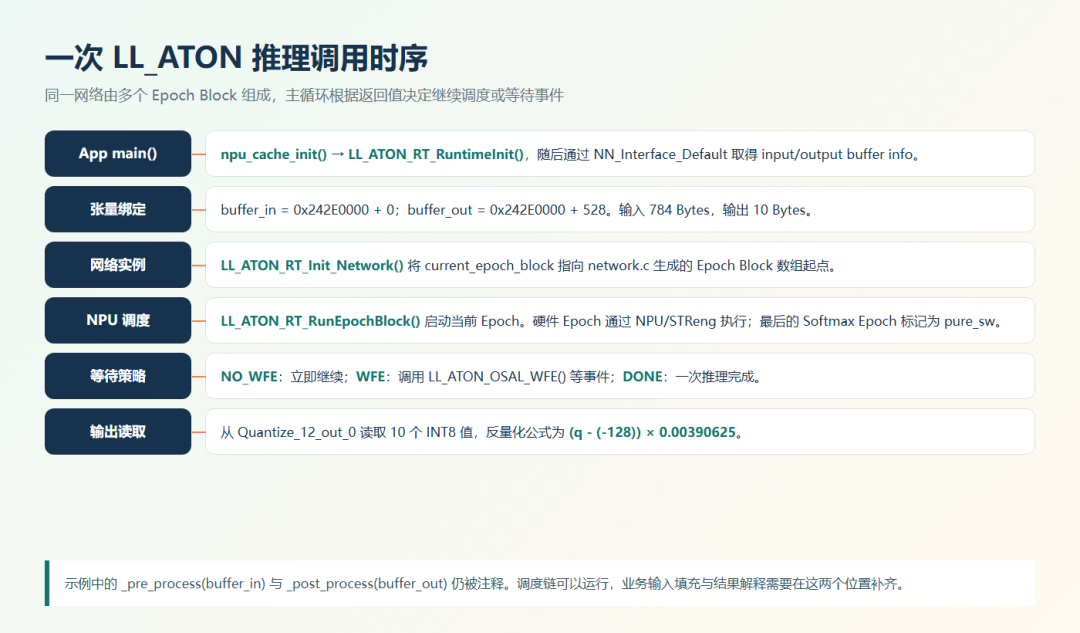

圖 4：主循環根據 NO_WFE、WFE、DONE 三種返回值推進推理

返回 LL_ATON_RT_NO_WFE 時，主循環立即進入下一次調度；返回 LL_ATON_RT_WFE 時，代碼調用 LL_ATON_OSAL_WFE() 等待 NPU 或流引擎事件；返回 LL_ATON_RT_DONE 時，所有 Epoch 已完成。生成文件中的 Epoch 2 至 Epoch 5 標記為硬件執行，Epoch 6 標記為 pure_sw，最后的整數 Softmax 由軟件函數完成。

輸出張量存放 10 個 INT8 數值。第 i 個結果的反量化公式為 (q[i] + 128) × 0.00390625。當前示例將 _pre_process(buffer_in) 與 _post_process(buffer_out) 注釋掉了。實際應用需要在前者中寫入符合量化參數的 28×28 輸入，在后者中完成反量化、最大值搜索和類別映射。

三、權重、激活、Cache 和安全邊界在哪里

App_NonSecure/atonn/network.c 是定位模型數據的核心文件。它由 ST Edge AI Core 自動生成，文件頭記錄了 --cache-maintenance=true 與 --Ocache-opt=true。文件內部包含算子配置、Epoch Block、張量描述符和緩存維護范圍。這個文件適合閱讀和打斷點，重新生成模型時應由工具覆蓋，手工修改會造成生成結果與模型版本脫節。

權重：外部 Flash 0x71000000

Conv2D_3_weights 和 Gemm_10_weights_transposed_3 的 addr_base 都是 0x71000000，并且 is_param=1。生成代碼只保存參數地址和偏移，NPU 在推理時從 XSPI Flash 讀取系數。本地參考包的 atonn 目錄只有 ATON.h 與 network.c，沒有單獨的 *_atonbuf*.raw 權重鏡像。使用完整導出包復現時，需要把權重鏡像寫入生成代碼指定的外部 Flash 地址。缺少這一步，調用鏈可以執行，模型計算無法得到可信結果。

激活：NPU RAM 0x242E0000

輸入、輸出和多個中間張量共享 0x242E0000 這塊 NPU RAM，通過不同偏移和生命周期復用內存。輸入占用偏移 0 至 783，輸出占用偏移 528 至 537，兩者地址區間發生重疊。這個安排由編譯器根據張量生命周期完成；輸出生成時，前面占用同一地址的輸入數據已經失去后續用途。

Cache：初始化與一致性維護分成兩層

App_NonSecure/Src/npu_cache.c 中的 npu_cache_init() 初始化 CACHEAXI HAL 句柄。具體的 Clean 和 Invalidate 范圍由生成網絡決定。例如本工程會對 0x242E0200 附近執行失效操作，并對 0x242E0000 起始的一段激活區執行 Clean。CPU 填好輸入以后，NPU 需要看到最新數據；NPU 寫完輸出以后，CPU 也需要讀取最新結果。生成器開啟緩存維護后，這些范圍會進入 Epoch 的開始或結束邏輯。

鏈接地址與安全屬性需要同時核對

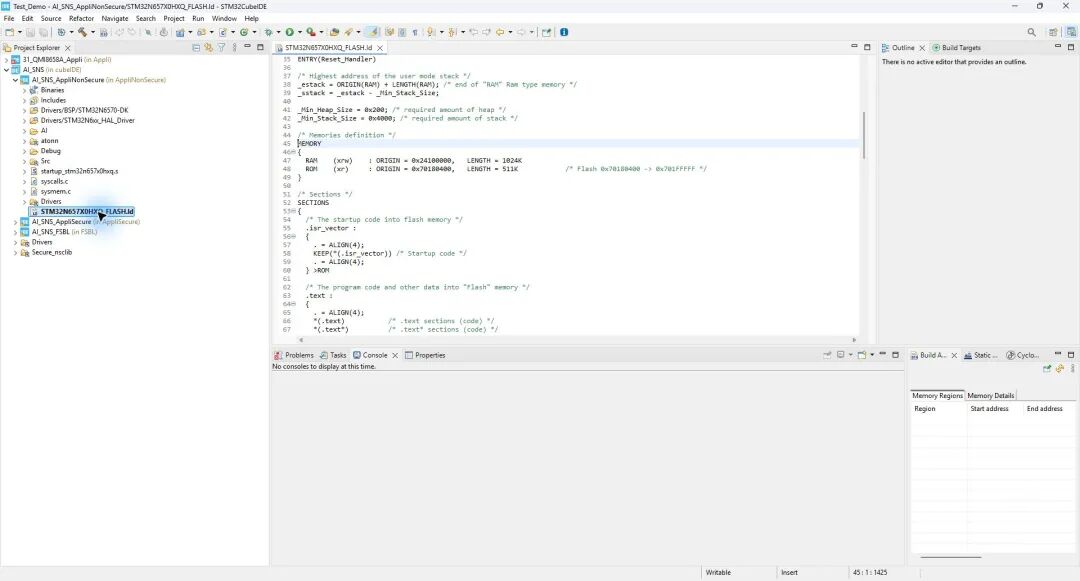

圖 5：NonSecure 工程的真實鏈接腳本，RAM 從 0x24100000 開始，ROM 從 0x70180400 開始

NonSecure 鏈接腳本確定程序代碼與普通 RAM 的落點；partition_stm32n657xx.h 和 SystemIsolation_Config() 決定對應地址能否被 NonSecure CPU 與 NPU 主設備訪問。遇到 SecureFault、總線錯誤或 NPU 讀不到外部權重時，需要同時檢查鏈接地址、SAU 區域、RISAF 區域和 NPU Master 屬性。只檢查 .ld 文件無法覆蓋訪問權限問題。

四、用斷點完成最終驗收

先使用 Debug 配置構建三個工程，再在 NonSecure 工程設置五個斷點：main.c:129 檢查描述符，main.c:139 檢查網絡實例初始化，main.c:142 檢查 Epoch 調度，ll_aton_runtime.c:583 進入 Runtime，main.c:150 確認一次推理結束。

在 Expressions 視圖加入 buffer_in、buffer_out、ibuffersInfos[0]、obuffersInfos[0]、NN_Instance_Default.exec_state.inference_started、NN_Instance_Default.exec_state.current_epoch_block 和 ll_aton_rt_ret。地址、張量名稱和偏移必須與 network.c 一致。

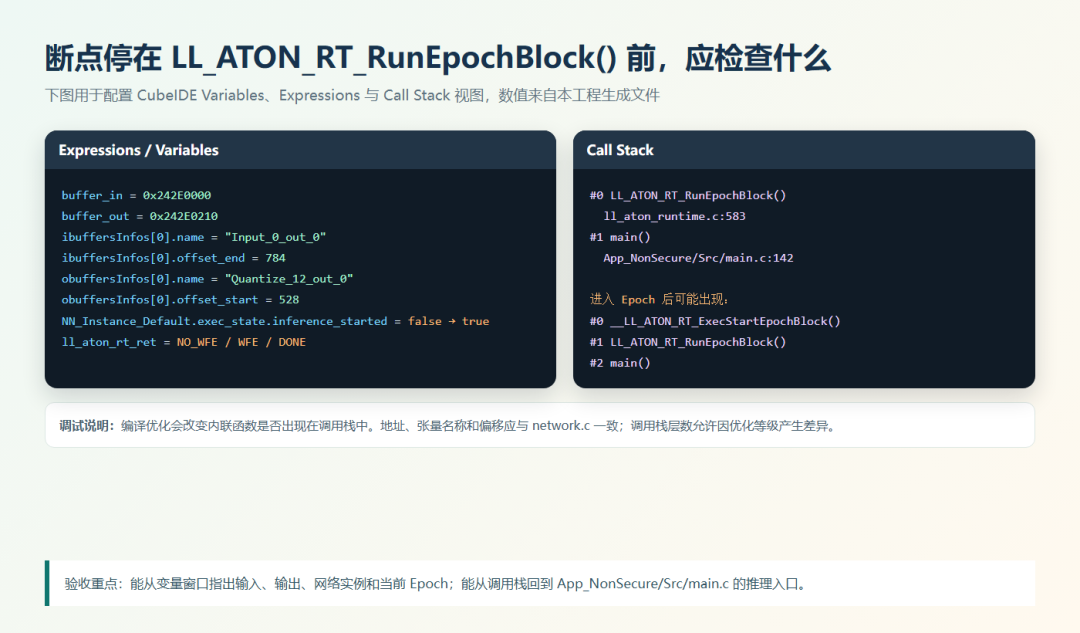

圖 6：按真實生成文件配置的 Variables、Expressions 與 Call Stack 核對圖

完成以下四項即可通過本文驗收：在 network.c 指出權重基址 0x71000000；在 Buffer Info 中指出輸入 0x242E0000 和輸出 0x242E0210；在同一文件指出中間激活的地址與復用范圍；在 ll_aton_runtime.c 指出 LL_ATON_RT_RunEpochBlock() 是 NPU 運行入口，并能從調用棧返回 App_NonSecure/Src/main.c。

工程依據：本地 STM32N6570-DK SNS NPU 參考工程的 FSBL、App_Secure、App_NonSecure、network.c、LL_ATON Runtime、鏈接腳本與 Debug Map 文件。
