RK3588硬件設計避坑指南

今天為大家分享RK3588硬件設計指南，RK3588是由 4 個 A76 和 4 個 A55 與獨立的 NEON 協處理器集成的低功耗、高性能的處理器，適用于 ARM PC、邊緣計算、個人移動互聯網設備和其它多媒體產品。

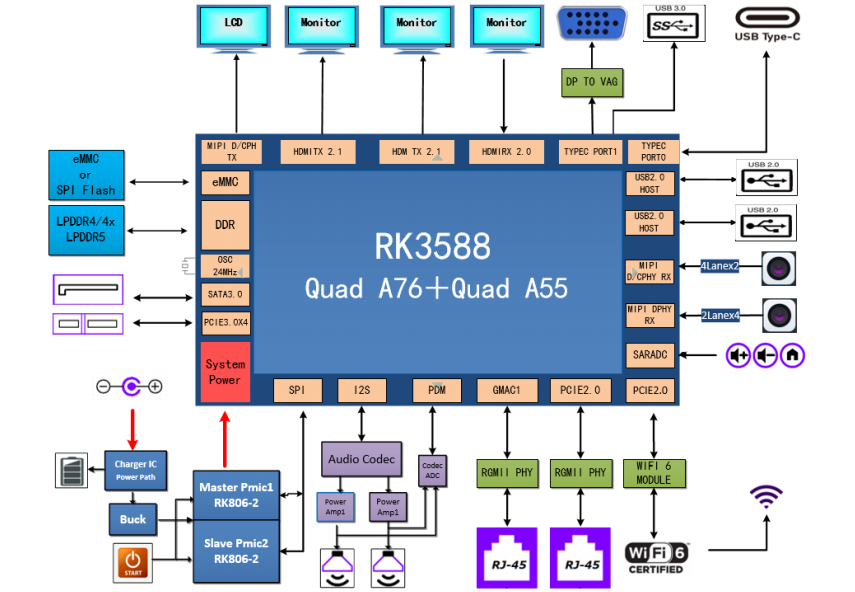

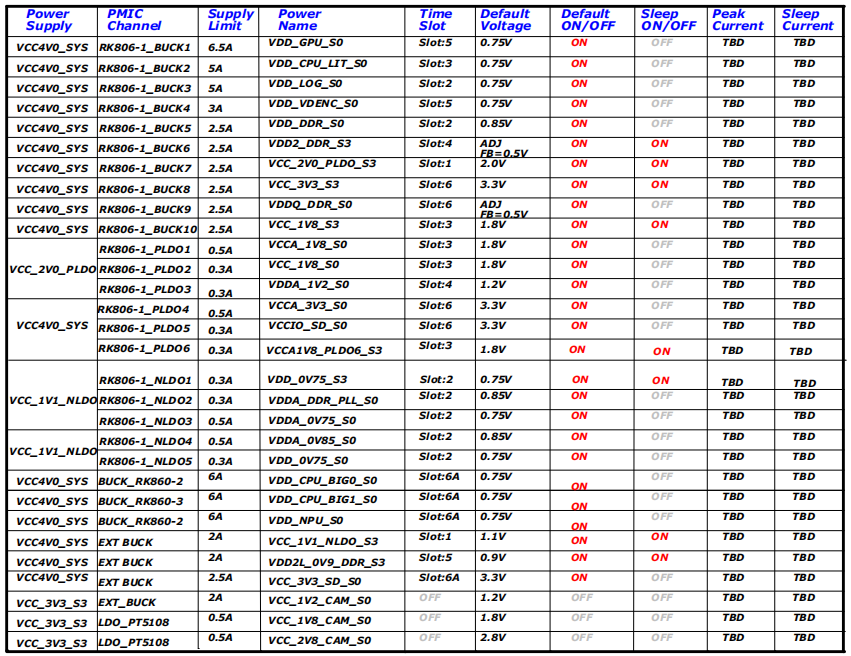

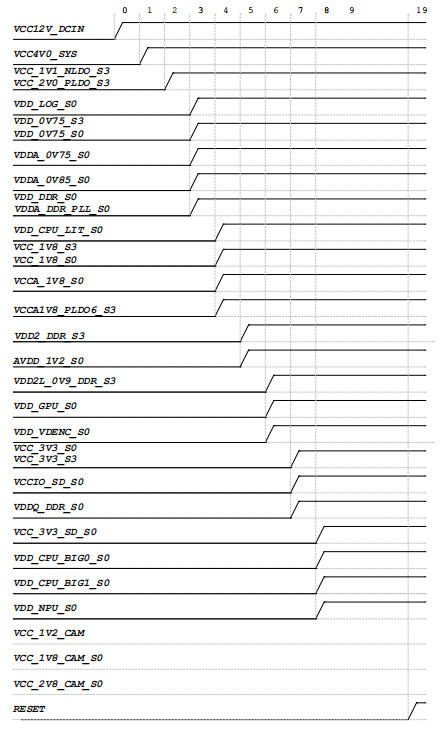

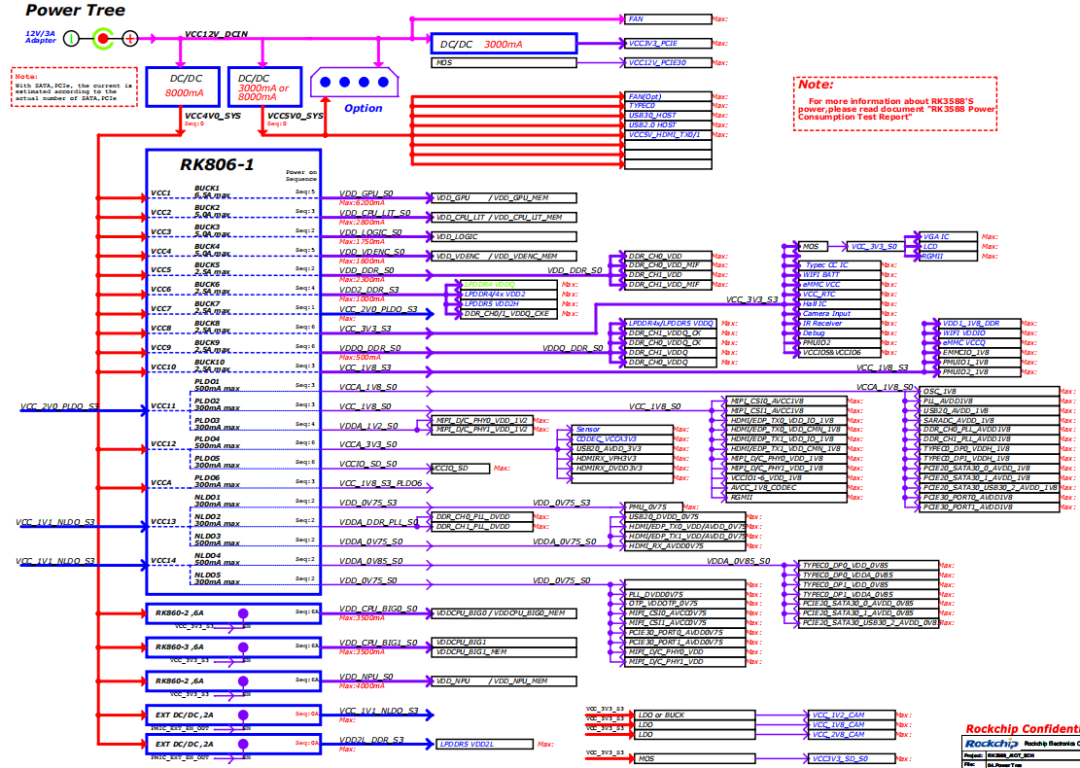

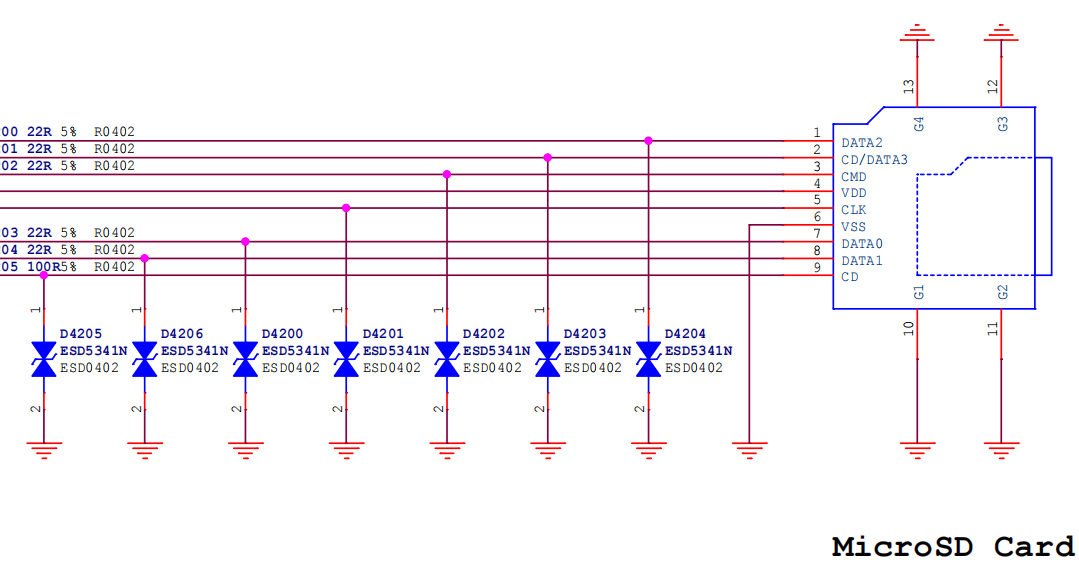

RK3588 EVB 系統采用RK3588的芯片，RK806-2雙PMIC的供電方案；存儲采用 LPDDR4X、eMMC；有 2xHDMI TX 、1xHDMI RX、MIPI TX、VGA、SATA、PCIe30x4、TYPEC、2xRJ45 等外設接口，集成了一個穩定的可量產化的方案。詳細的系統框圖如下：

RK3588 EVB 包含的功能如下：

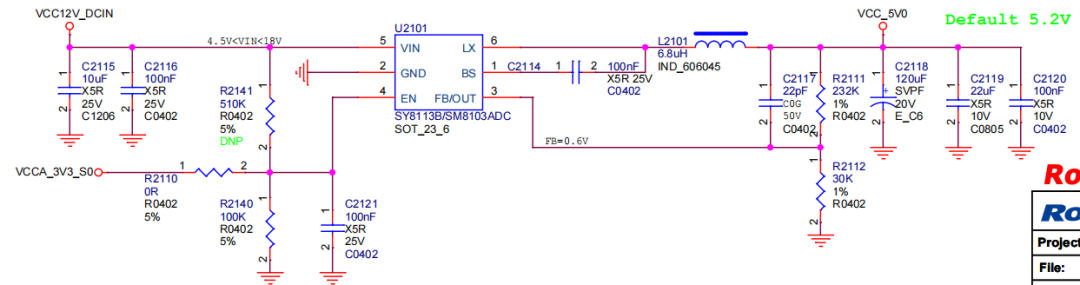

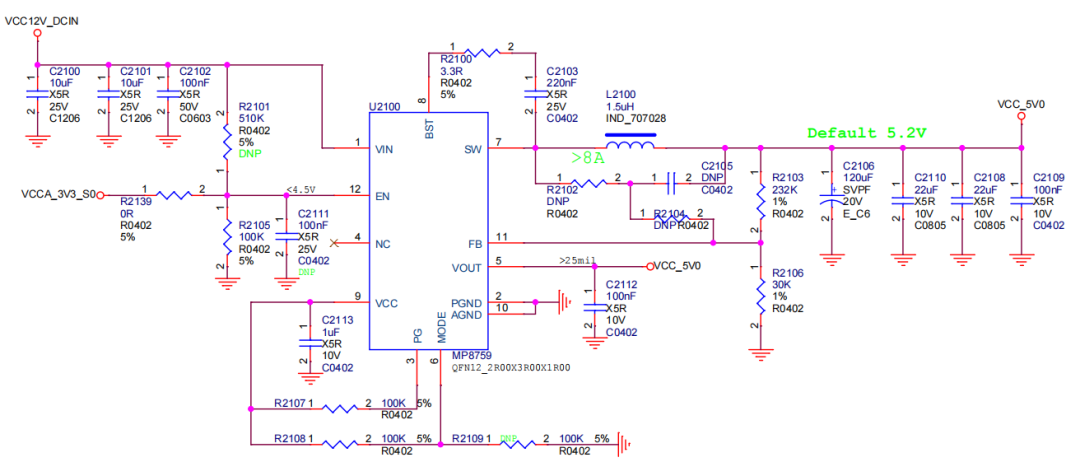

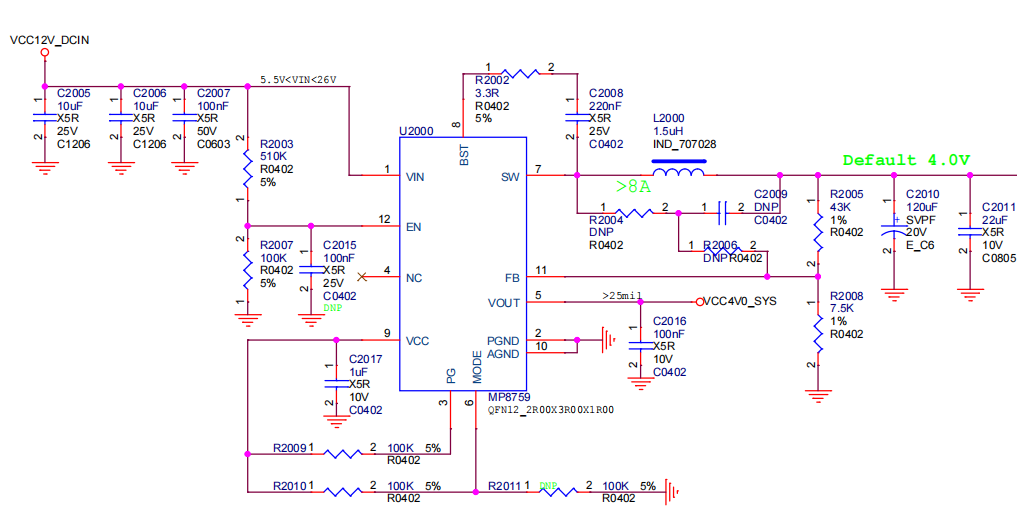

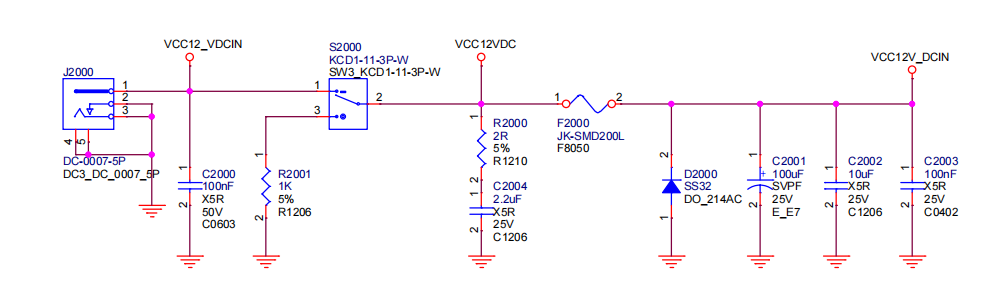

• DC Power：DC 12V 適配器供電接口；

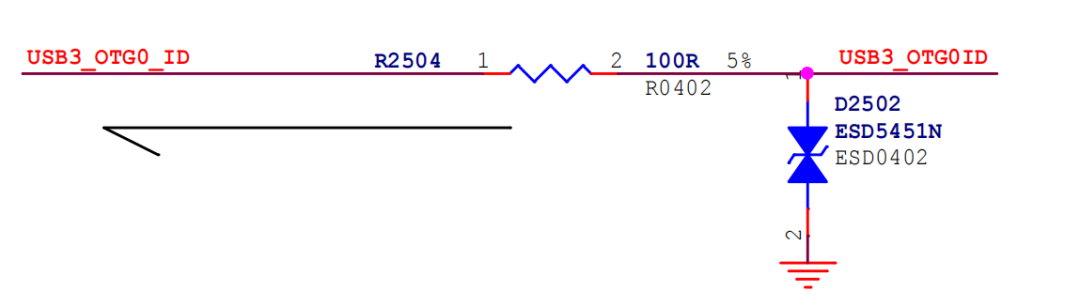

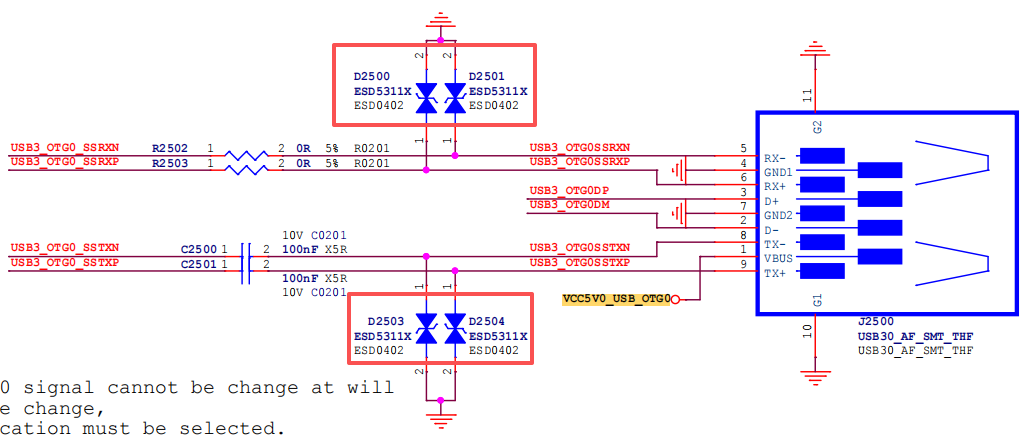

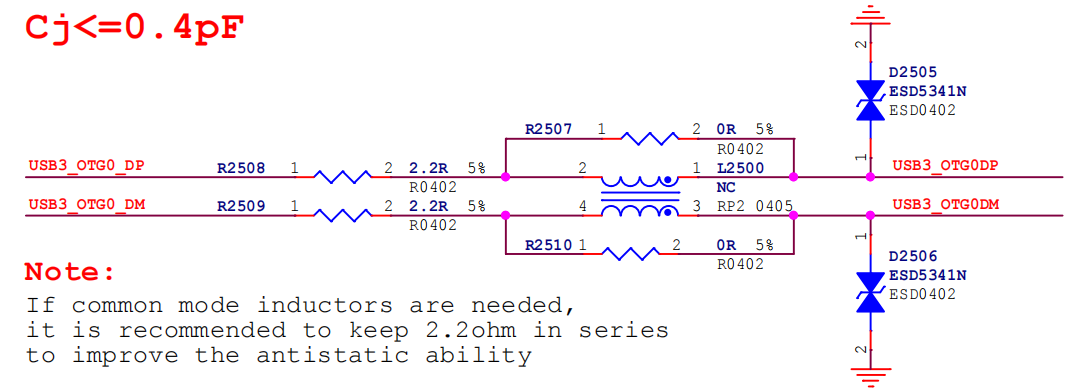

• TYPEC：一路完整 TYPEC 接口，兼容系統固件升級通道以及 DPI.4 輸出接口
• USB2.0 HOST0/1：兩路 USB2.0 standard-A 接口，可以接鼠標、U 盤、USB HUB 等設備
• MIPI DCPHY：支持兩路 4lane MIPI DPHY 或者兩路 3lane MIPICPHY 信號輸入，通過 80pin 座子接入，可通過配套 EVB 的 IMX415 單目小板實現拍照攝像功能
• MIPI DPHY：支持兩路 4lane 或者四路 2lane MIPI 信號輸入，通過 80pin 座子接入。可通過配套 EVB 附件 IMX415 單目小板實現拍照攝像功能

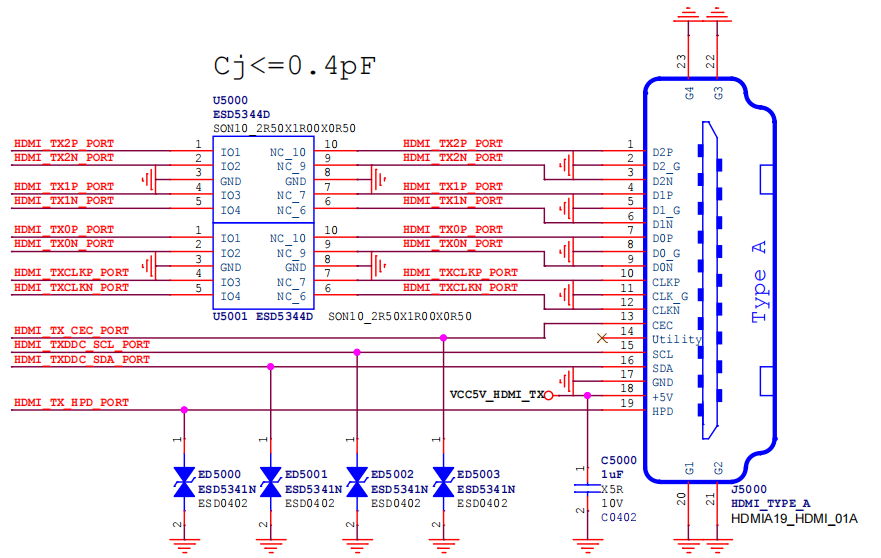

• HDMI2.1 OUT：兩路 HDMI2.1 OUT standard-A 接口，單路最大可支持 8K@60Hz 輸出

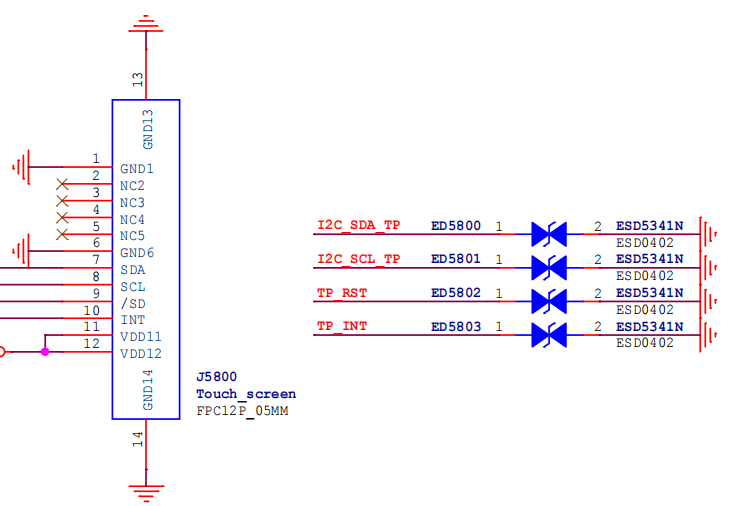

• MIPI DPHY 0/1 TX：支持兩路 4lane MIPI 信號輸出，通過 FPC 線連接
• VGA OUT：DP 信號轉 VGA 輸出
• PCIeWIFI(2T2R WIFI6&BT5.0)：WIFI 型號為 AP6275P/AP6275PR3，外置 SMA 天線，支持無線上網功能

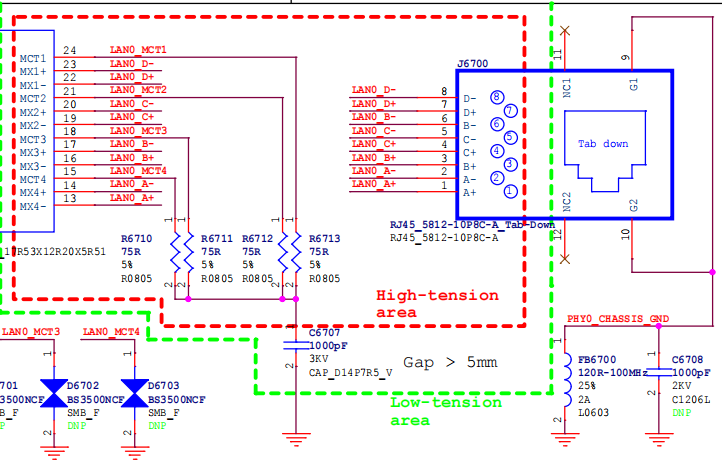

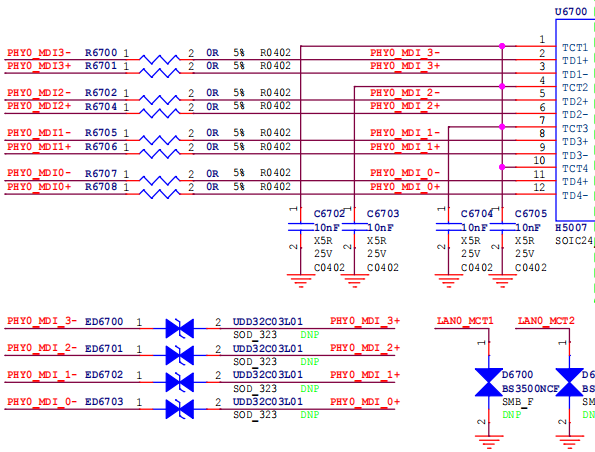

• Ethernet：支持 2 路 RJ45 接口 10/100/1000M 以太網

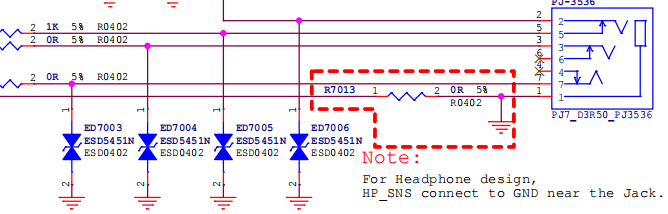

• Audio Interface：支持喇叭、耳機輸出聲音、單 MIC 錄音
• SATA3.0Interface：兩路 7pin SATA 接口

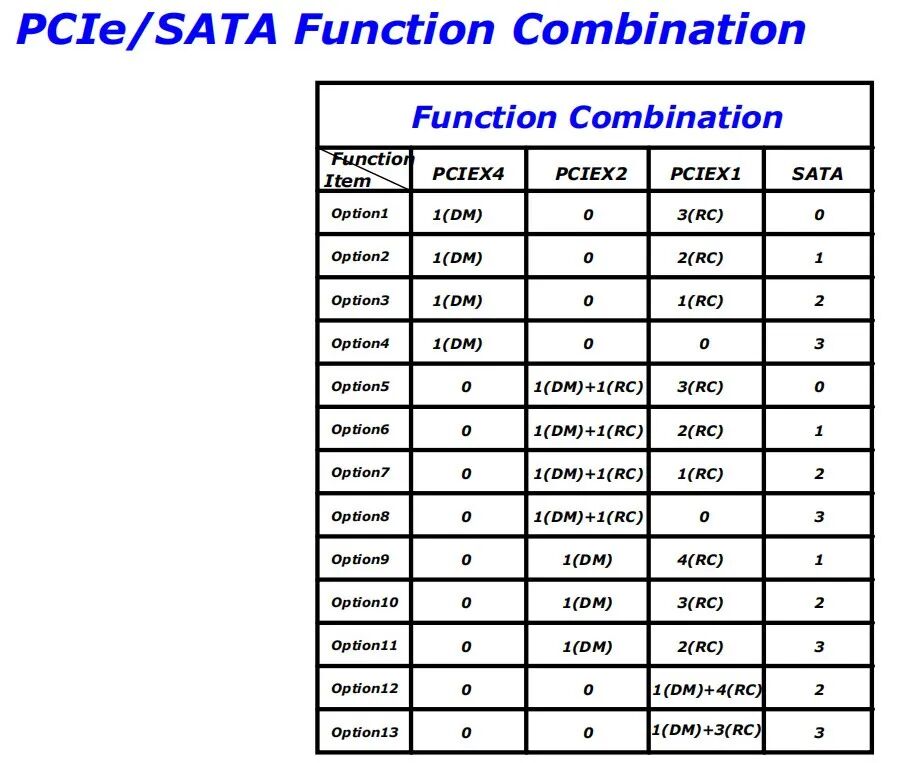

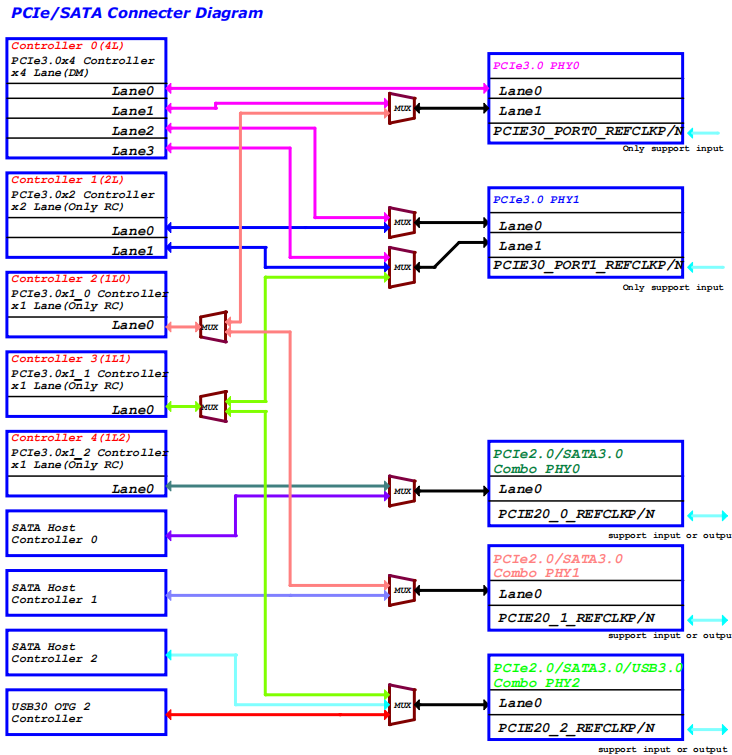

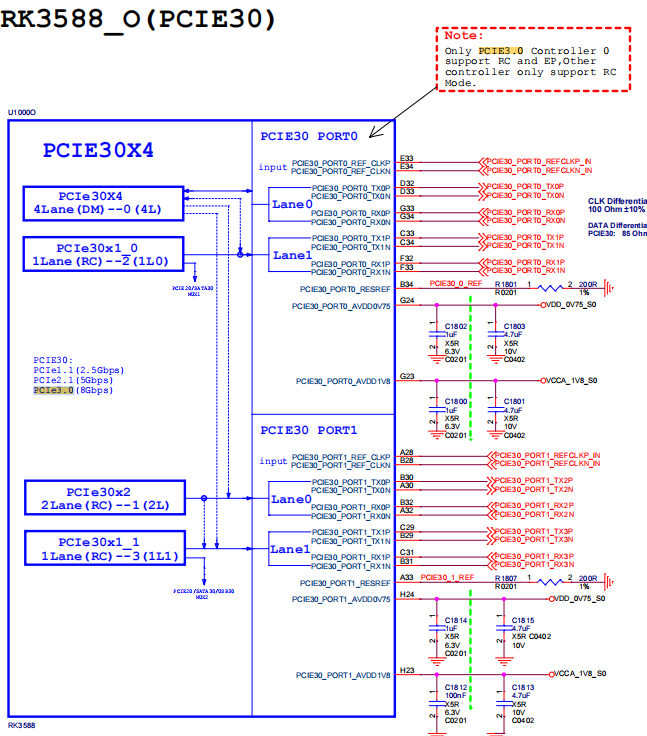

• PCIe3.0 Interface：一路標準的 PCIe x4 接口，用于擴展 PCIe 設備
• UART Debug：用戶調試查看 LOG 信息使用；支持 TYPEC 以及 MINI USB 接口

• JTAG：系統 JTAG 調試接口
• System Key：包含 Reset、MASKROM、PWRON、V+/Recover、V-、MENU、ESC 按鍵
• SPDIF：支持數字音頻接口
• RTC：采用 HYM8563TS 芯片，可由開發板或者紐扣電池（CR1220-3V）供電

強烈建議客戶不要私自改動DDR部分走線及器件擺放！客戶項目中DDR部分走線若有改動，請參考RK硬件LAYOUT指南指導文件進行。

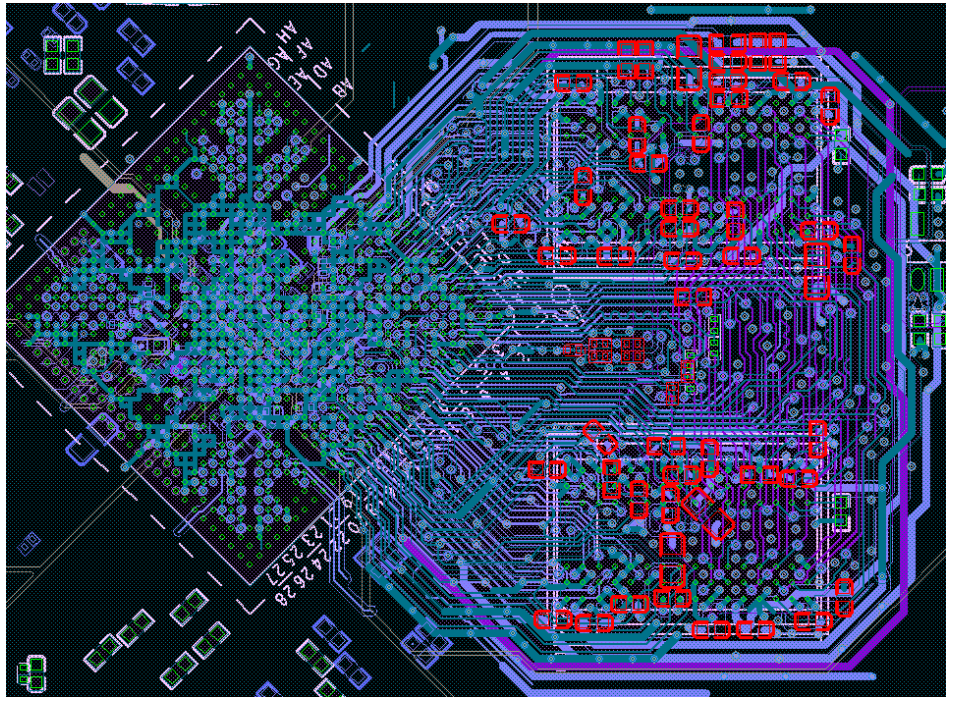

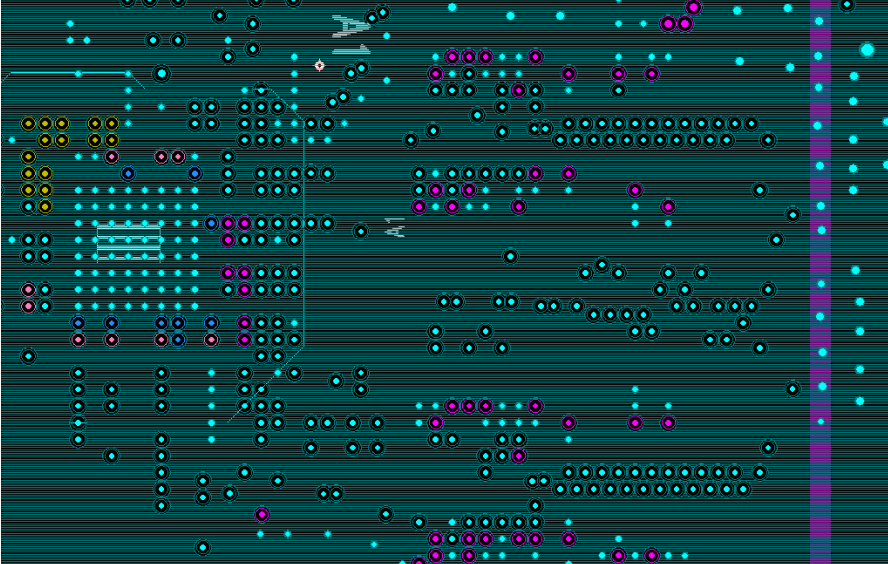

保證鋪銅的完整性，保證電源/地完整性，會直接影響DDR性能及其提高DDR兼容性，按下圖這種鋪銅效果設計，RK發布提供的參考設計鋪銅效果，電源/地未被分割圖:

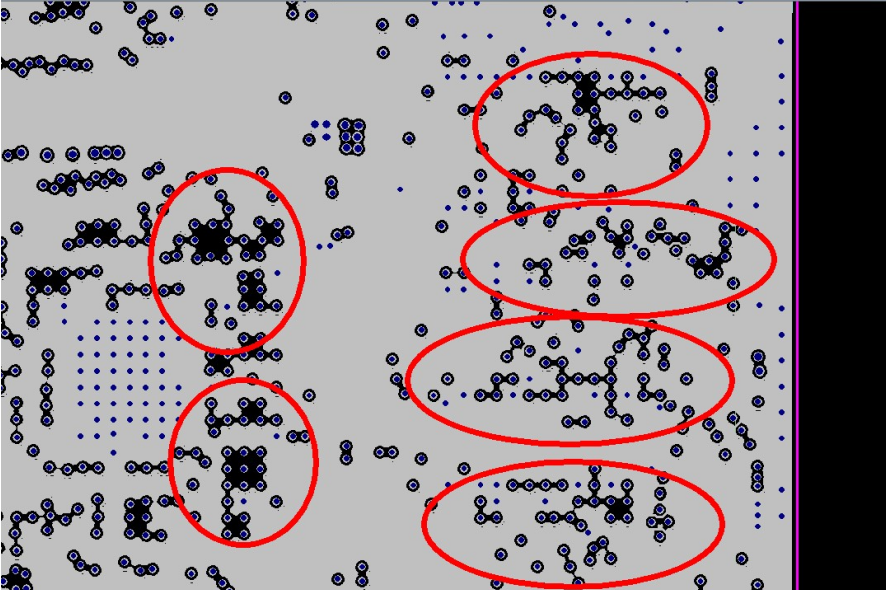

實際客戶項目中我們DDR模板鋪銅效果和一些出現問題的設計的鋪銅效果對比圖。出現問題設計的鋪銅效果，電源/地被分割。機器出現的現象為隨機死機或重啟。
