大家好，我是快樂學習，開心分享的科技探索員 ??
在上一篇顯示屏接口文章中，我們聊了 SPI、RGB、MIPI DSI、LVDS 這些"基礎款"接口。但當你想要上 4K、跑高刷、或者接大屏電視時，這些接口就力不從心了。
這時候，你需要的是 HDMI——這個消費電子領域的絕對霸主。從DVD 播放器到 PS5，從電視機到投影儀，HDMI 無處不在。
今天這篇文章，我們就來扒一扒 HDMI 的物理層原理、TMDS編碼機制、版本演進歷程，以及和 DisplayPort 的愛恨情仇。看完你就知道為什么 HDMI 能成為家庭影院的標配！
HDMI（High-Definition Multimedia Interface，高清多媒體接口）于 2002 年由日立、松下、飛利浦、Silicon Image、索尼、湯姆遜、東芝七家公司聯合推出。
它的誕生，是為了取代老舊的模擬接口（VGA、色差分量），提供數字音視頻一體化傳輸方案。
?? 小知識：HDMI 本質上是對 DVI（Digital Visual Interface）的封裝和擴展，增加了音頻傳輸、更小的接口尺寸，以及 HDCP 內容保護。
上圖是 HDMI Type-A 接口（最常見的標準接口）的 19 個引腳定義。可以看到：
? TMDS 數據通道：3對差分線，分別傳輸 Blue、Green、Red 數據
? TMDS 時鐘：1對差分時鐘，用于同步
? DDC 通道：I2C 總線，用于讀取顯示器 EDID
? CEC：消費電子控制，一鍵控制多設備
? Hot Plug：熱插拔檢測
數字信號在傳輸過程中，如果 0 和 1 的數量不平衡，會產生直流分量，導致信號基線漂移。另外，連續的 0 或 1 過長，會讓接收端難以提取時鐘。
TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）編碼就是為了解決這些問題。

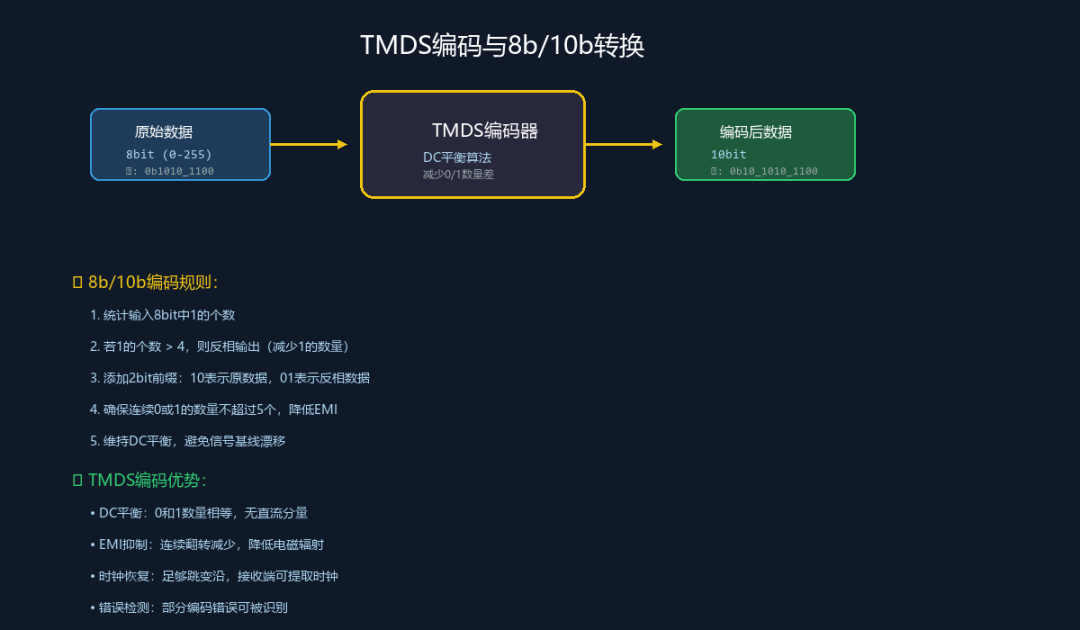

TMDS 采用 8b/10b 編碼，將 8 位原始數據轉換為 10 位編碼數據。編碼規則如下：
1. 統計輸入 8bit 中 1 的個數
2. 若 1 的個數 > 4，則反相輸出（減少 1 的數量）
3. 添加 2bit 前綴：10 表示原數據，01 表示反相數據
4. 確保連續 0 或 1 的數量不超過 5 個，降低 EMI
5. 維持 DC 平衡，避免信號基線漂移
?? 注意：8b/10b 編碼有 25% 的開銷（10bit 傳8bit 數據），所以 HDMI 的實際有效帶寬是標稱帶寬的80%。
? DC 平衡：0 和 1 數量相等，無直流分量，可以用交流耦合
? EMI 抑制：減少連續翻轉，降低電磁輻射
? 時鐘恢復：足夠多的跳變沿，接收端可從數據中恢復時鐘
? 錯誤檢測：部分編碼錯誤可被識別（非法碼型）

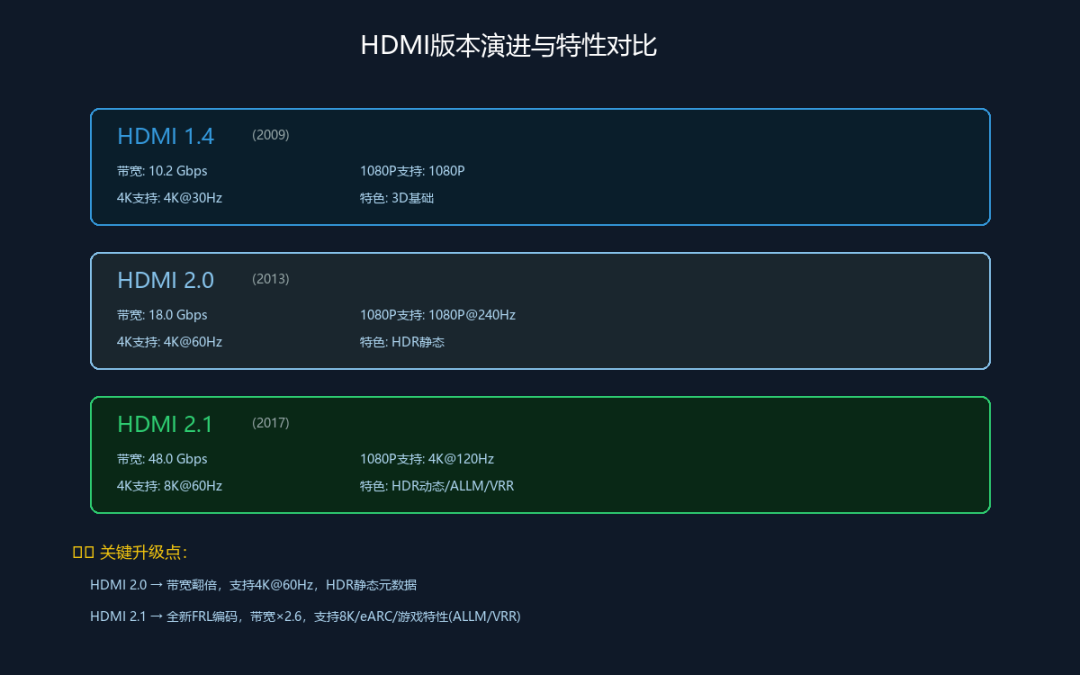

HDMI 從 2002 年發布 1.0 版本至今，經歷了多次重大升級。每一次升級，都是為了滿足更高的分辨率和刷新率需求。
從圖中可以看出：
? HDMI 1.4（2009）：帶寬 10.2Gbps，支持4K@30Hz
? HDMI 2.0（2013）：帶寬 18Gbps，支持4K@60Hz，增加 HDR 靜態元數據
? HDMI 2.1（2017）：帶寬 48Gbps，支持8K@60Hz，全新 FRL 編碼，增加游戲特性
HDMI 2.1 是 HDMI 歷史上最大的升級，主要改進包括：
?? FRL（Fixed Rate Link）編碼：取代 TMDS，支持每通道 6/8/10/12Gbps 可選
?? 48Gbps 帶寬：支持 8K@60Hz、4K@120Hz
?? DSC（Display Stream Compression）：視覺無損壓縮，進一步降低帶寬需求
?? ALLM（Auto Low Latency Mode）：自動低延遲模式，游戲更跟手
?? VRR（Variable Refresh Rate）：可變刷新率，消除畫面撕裂
?? eARC（enhanced Audio Return Channel）：增強音頻回傳，支持杜比全景聲

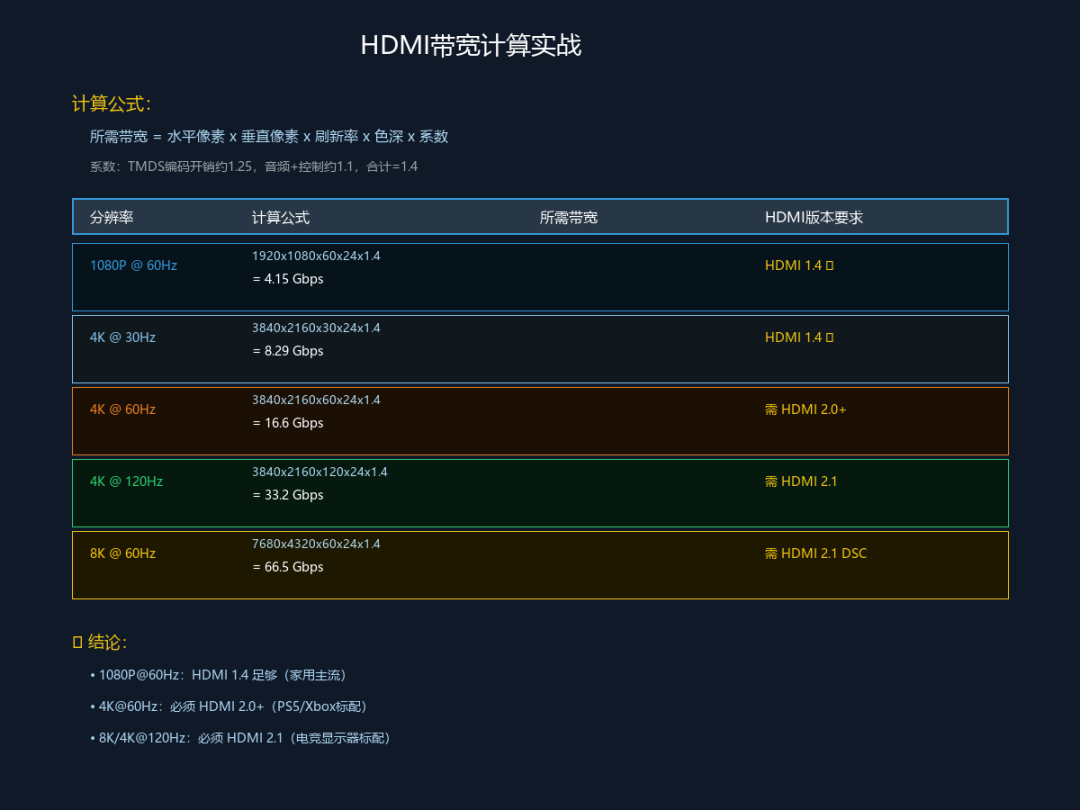

要判斷你的 HDMI 版本能否支持目標分辨率，需要計算所需帶寬：
所需帶寬 = 水平像素 × 垂直像素 × 刷新率 × 色深 × 系數
系數說明：
? TMDS 編碼開銷約 1.25（8b/10b）
? 音頻+控制約 1.1
? 合計約 1.4
根據上表，我們可以得出以下結論：
? 1080P@60Hz：HDMI 1.4 足夠（家用主流，4.15Gbps）
? 4K@30Hz：HDMI 1.4 剛好（電視盒子，8.29Gbps）
? 4K@60Hz：必須 HDMI 2.0+（PS5/Xbox 標配，16.6Gbps）
? 4K@120Hz/8K@60Hz：必須 HDMI 2.1（電競顯示器，33.2Gbps+）
?? 購買建議：現在買電視/顯示器，一定要確認支持 HDMI 2.1，才能戰未來！

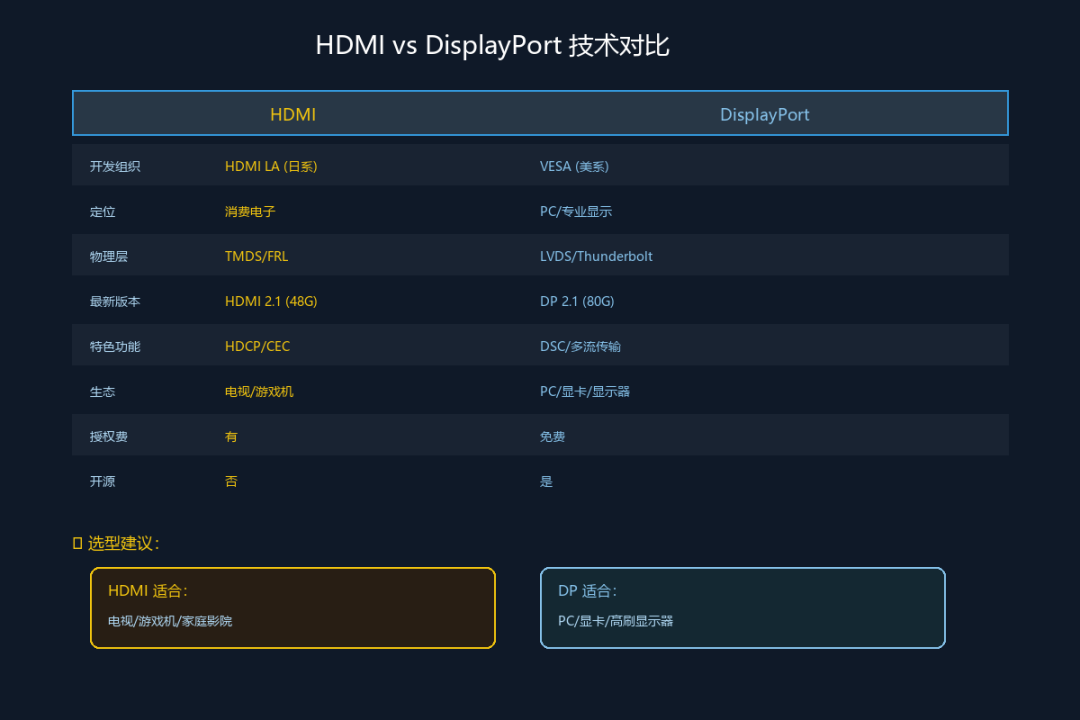

HDMI 和 DisplayPort 是顯示接口領域的兩大巨頭。HDMI 由日系消費電子廠商主導，DisplayPort 由美系 PC 廠商主導。
?? HDMI 優勢：
? 生態成熟：電視、游戲機、機頂盒、投影儀全面支持
? CEC 控制：一鍵控制多設備，家庭影院必備
? ARC/eARC：音頻回傳，簡化布線
?? DisplayPort 優勢：
? 免費開源：無需授權費，廠商成本低
? 帶寬更高：DP 2.1 可達 80Gbps，支持 16K 顯示器
? 多流傳輸：一根線接多個顯示器（MST）
? DSC 壓縮：視覺無損壓縮，帶寬利用率更高
? 電視/游戲機/家庭影院 → HDMI（生態無敵）
? PC/顯卡/高刷顯示器 → DisplayPort（性能更強）
? 筆記本外接 → HDMI（通用性好）或 USB-C 轉 DP（高刷）
通過這篇文章，我們學習了 HDMI 的核心技術原理：
? HDMI 采用 TMDS（8b/10b）編碼，確保 DC 平衡和EMI 抑制
? 19 個引腳中，3 對 TMDS 數據 + 1 對時鐘是核心
? HDMI 2.1 帶寬 48Gbps，支持 8K/4K@120Hz，是游戲玩家首選
? HDMI 適合消費電子，DisplayPort適合 PC 和專業顯示
?? 預告一下：
下一篇《HDMI協議與HDCP篇》，我們將深入講解：
? EDID：顯示器的"身份證"如何被讀取
? HDCP：內容保護的握手流程與破解史
? HDR：靜態/動態元數據如何傳遞
? 信號完整性：眼圖測試與PCB設計要點
