AMP（Asymmetric Multiprocessing，非對稱多處理） 是一種在同一塊多核芯片上同時運行多個獨立操作系統的架構模式。與 SMP（對稱多處理）不同，AMP 為每個操作系統分配專屬的 CPU 核心、內存空間和外設資源，各子系統之間物理隔離、互不干擾。
在工業嵌入式領域，AMP 架構完美解決了 “實時性” 與 “豐富生態” 這對矛盾的需求：
Linux 側：承擔圖形界面、網絡協議棧、AI 推理、文件系統等非實時任務
RT-Thread 側：承擔硬實時控制、高速數據采集、工業總線通信等確定性任務
睿擎工業開發平臺基于 Rockchip RK3506J 芯片（3 核 Cortex-A7），采用精細化的 1+2 核心劃分方案：CPU0 專用于 Linux，CPU1 和 CPU2 運行 RT-Thread，并在其內部進一步區分常規任務與實時任務。
關于 AMP 架構的完整技術解析，請參考平臺技術文檔。本文將重點聚焦于 外設隔離機制 與 劃分策略 兩個核心議題。
外設隔離是 AMP 架構的核心。只有將硬件資源從物理層面進行有效隔離，才能真正實現"兩個大腦各司其職"的設計目標。睿擎平臺通過 四大隔離機制 構建了完整的外設隔離體系。

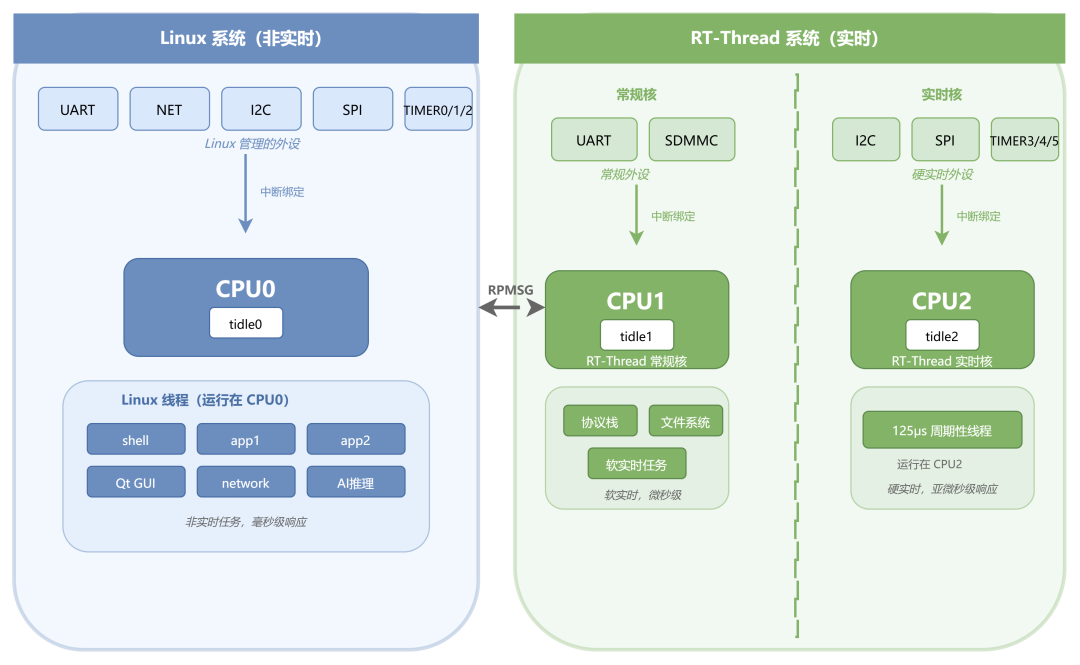

CPU 核隔離是外設隔離的基礎。睿擎平臺采用精細化的 1 (Linux) + 2 (RT-Thread) 核心劃分方案，并在 RT-Thread 內部進一步實現了常規任務與實時任務的物理隔離：
核心 | 歸屬系統 | 任務類型 | 職責范圍 |
CPU0 | Linux | 非實時任務 | 圖形界面、網絡協議棧、AI 推理、常規外設中斷處理 |
CPU1 | RT-Thread | 常規實時任務 | 協議棧處理、文件系統、軟實時任務、一般外設管理 |
CPU2 | RT-Thread | 硬實時任務 | 周期性實時任務、硬實時外設獨占、中斷響應 |
核心隔離優勢：
Linux 獨立隔離：Linux 獨占 CPU0，其內部調度完全不受 RT-Thread 影響
RT-Thread 內部雙級隔離：CPU1 負責常規軟實時任務，CPU2 專用于硬實時任務，確保最高優先級任務不受任何干擾
確定性保障：即使 CPU1 上的常規 RT-Thread 任務負載飽和，CPU2 上的硬實時任務響應時間仍穩定在微秒級

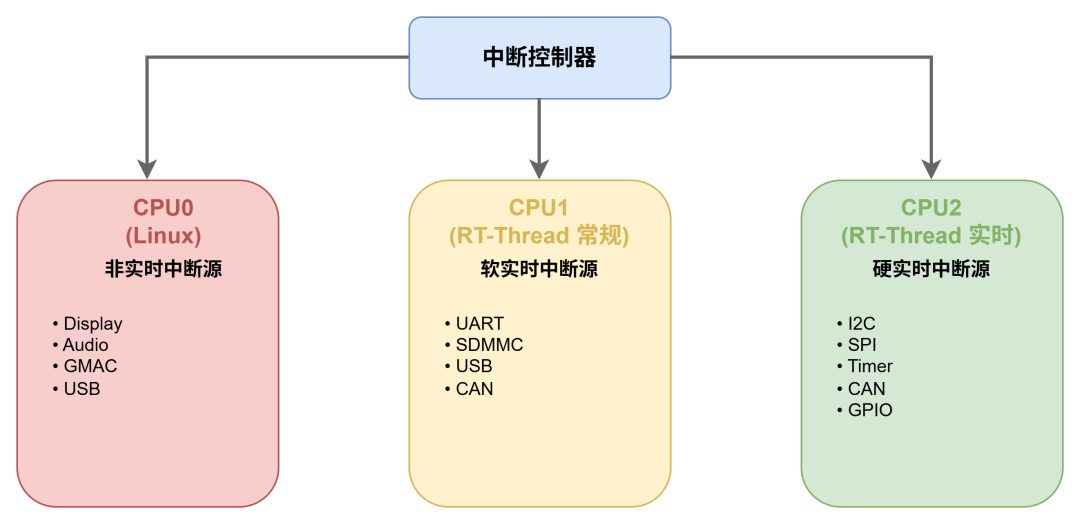

中斷是外設與 CPU 之間的通信橋梁。中斷隔離的核心是通過 中斷親和性（Interrupt Affinity） 機制，將不同外設的中斷路由到指定的 CPU 核心。在睿擎平臺的 1+2 架構下，中斷隔離分為三個層級：

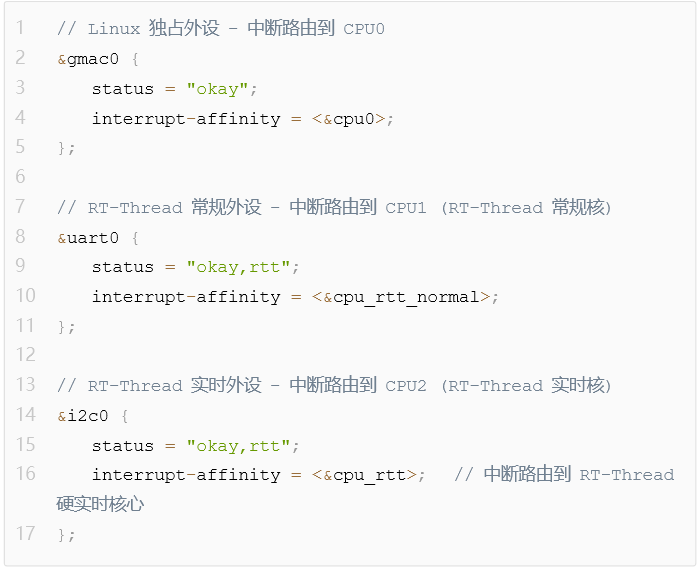

關鍵配置：在設備樹中通過 interrupt-affinity 屬性指定中斷綁定關系：
隔離效果：
硬實時外設（如 I2C、SPI、Timer）中斷響應時間穩定在 1~3 微秒，不受任何其他任務影響
常規實時外設（如 UART、SDMMC）中斷綁定到 CPU1，確保基本的實時性
非實時外設（如 Display、Audio）中斷綁定到 Linux 的 CPU0，與 Linux 調度協同工作
每個子系統需要獨立管理自身的時鐘樹。睿擎平臺通過 rockchip_amp 節點為 RT-Thread 系統分配專屬時鐘：
隔離效果：
兩側時鐘域完全獨立，不會出現時鐘沖突
RT-Thread 側可獨立控制實時外設的時鐘頻率和功耗
Linux 側無法意外關閉 RT-Thread 正在使用的時鐘
AMP 架構在內存層面同樣實現了隔離：
內存區域 | 歸屬系統 | 用途 |
Linux 系統內存 | Linux | Linux 內核、用戶空間、文件緩存 |
RT-Thread 系統內存 | RT-Thread | RT-Thread 內核、線程棧、設備驅動緩沖 |
共享內存區 | 雙系統共用 | RPMSG 通信緩沖區、數據交換區 |
內存訪問權限：每個操作系統只能訪問自己的內存空間，跨系統數據交換必須通過受控的共享內存區域進行，防止內存越界訪問。
根據睿擎平臺的 1+2 架構，RT-Thread 內部進一步細分為常規核 (CPU1) 與實時核 (CPU2)，因此外設分配需要遵循三級劃分策略：
這些外設對響應延遲有最嚴格要求，建議綁定到 RT-Thread 專用的硬實時核心：
外設類型 | 典型實例 | 分配理由 |
高精度定時器 | Timer3/4/5 | 微秒級周期調度、精確時序控制 |
高速數據采集 | I2C0, SPI0 | 避免任何調度抖動影響采樣精度 |
實時通信總線 | CAN0, EtherCAT | 確定性通信要求，周期抖動 < ±5μs |
實時 GPIO | GPIO1 中斷引腳 | 快速響應外部事件，亞微秒級延遲 |
PWM 控制 | PWM0/1 | 精確的電機速度/閥門開度控制 |
這些外設需要基本的實時性保證，但允許偶發的微小抖動：
外設類型 | 典型實例 | 分配理由 |
串口通信 | UART0/1 | 通信速率較高，需要低延遲響應 |
文件存儲 | SDMMC1 | RT-Thread 側日志記錄、參數存儲 |
次要 CAN 總線 | CAN1 | 非關鍵 CAN 通信，容忍微秒級抖動 |
次要 GPIO | GPIO2-5 | 狀態監測、非緊急中斷響應 |
外設類型 | 典型實例 | 分配理由 |
顯示接口 | MIPI-DSI, HDMI | 依賴 Qt/Wayland 復雜圖形棧 |
USB Host | USB0 | 完善的 USB 協議棧和驅動生態 |
大容量存儲 | SDMMC0, eMMC | 需要 ext4/FAT32 文件系統支持 |
音頻子系統 | I2S0, Audio Codec | 復雜的 ALSA/PulseAudio 處理框架 |
主網絡接口 | GMAC0 | 完整的 TCP/IP 協議棧、網絡工具鏈 |
外設類型 | 共享方式 | 說明 |
網絡接口 | 虛擬網卡 (veth) | RTT 通過 RPMSG 接入 Linux 網絡棧 |
文件系統 | 文件共享服務 | 通過共享內存跨系統訪問文件 |
完整的外設遷移需要在 board.dts中完成三個關鍵配置：
通過 status 屬性將 I2C0 聲明為 RT-Thread 管理：
將 I2C0 的控制器時鐘加入 rockchip_amp 時鐘列表：
編譯設備樹并燒錄后，在 RT-Thread Shell 中驗證設備歸屬：
輸出結果中 i2c0 已注冊在 RT-Thread 系統中，即為遷移成功。
AMP 架構的外設隔離體系為工業嵌入式系統提供了堅實的運行基礎：
四層隔離機制（CPU/中斷/時鐘/內存）從物理層面保證了外設的可靠歸屬
清晰的劃分指南幫助開發者快速確定每個外設的最優分配方案
靈活的配置方式通過設備樹即可動態調整外設歸屬，無需修改硬件
睿擎工業開發平臺完整實現了上述所有機制，并提供了豐富的開發工具鏈和示例工程，幫助開發者快速構建高效、可靠的 AMP 混合部署應用。
