最近 Kimi K3 這個模型有很強的前端能力，我看別人曬出來的網頁都極具美感。那我就在想，用高射炮打一下蚊子，用AI來直接幫我們畫時序圖是不是也可以？
于是我做了一些嘗試,標準協議、自定義協議都試了。沒想到效果出奇好。

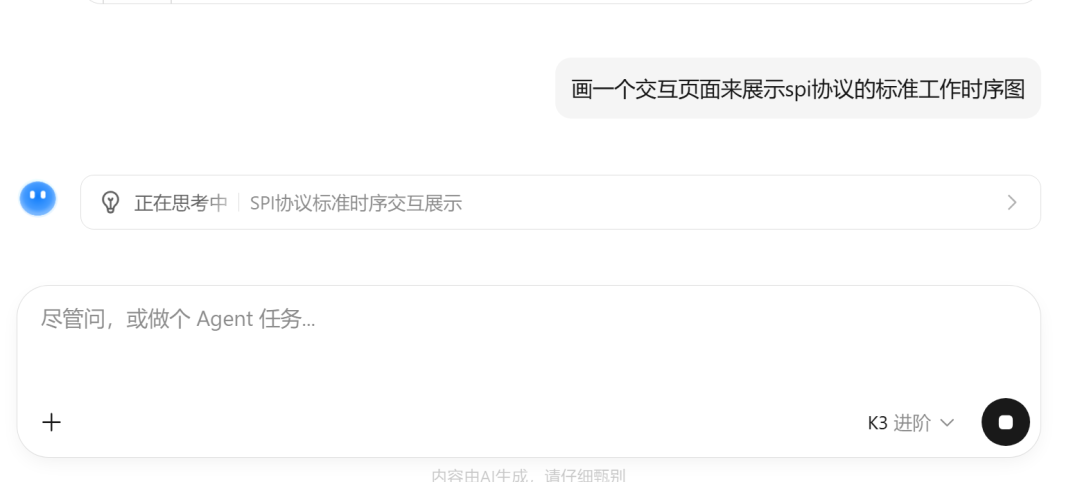

首先測試的是標準 SPI 協議的時序圖。操作很簡單，沒整什么花里胡哨的skill，我就是打開了網頁版的kimi，選擇K3模型，然后提示詞很簡單，就是：
畫一個交互頁面來展示標準 SPI 協議的時序。

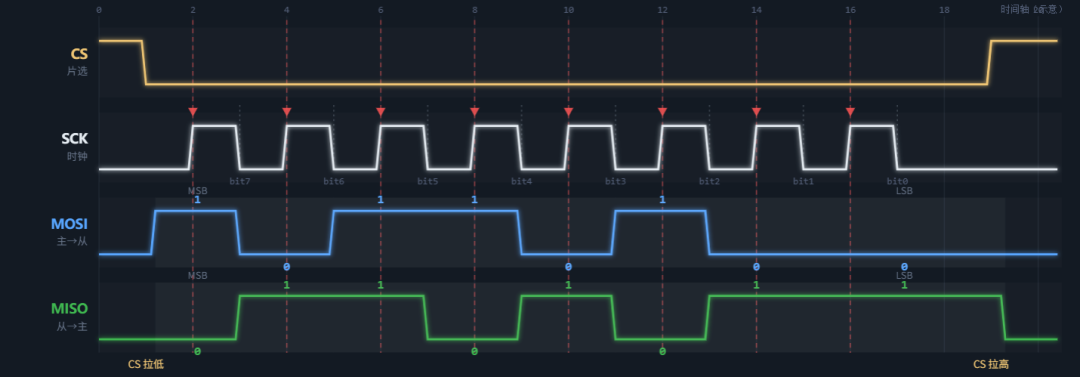

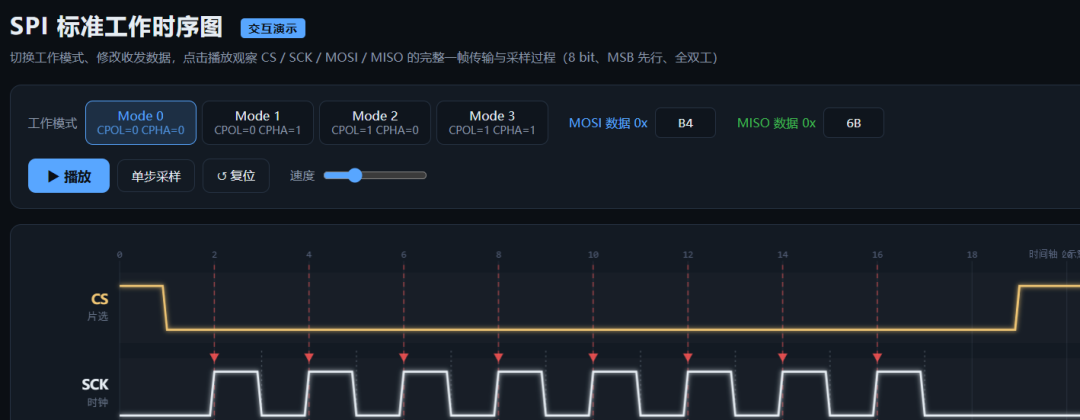

然后kimi一頓操作之后，它給出了成果，大家可以感受一下。

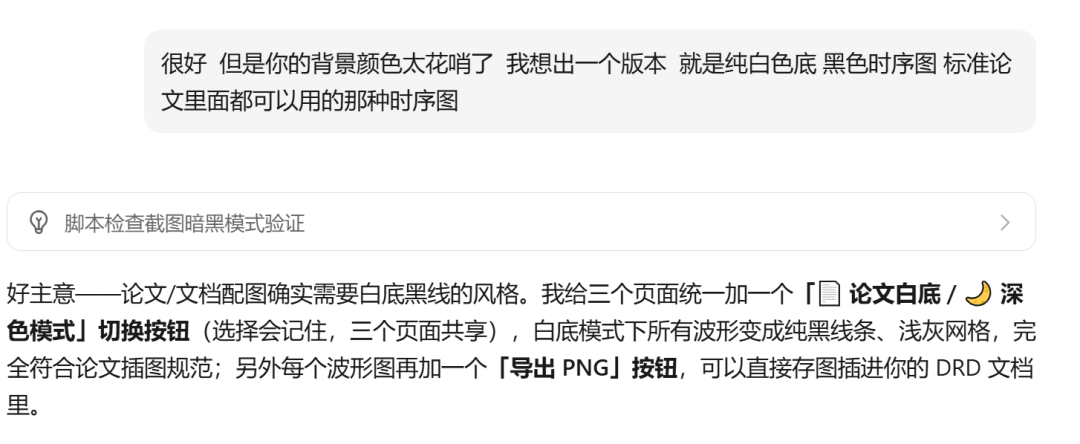

從時序圖本身來看，出圖非常專業和嚴謹，完全不輸于任何一款專業畫時序圖的軟件。當然，你若顏色不喜歡，就喜歡那種體制內廳里廳氣的感覺，就直接讓AI繼續幫你改即可。

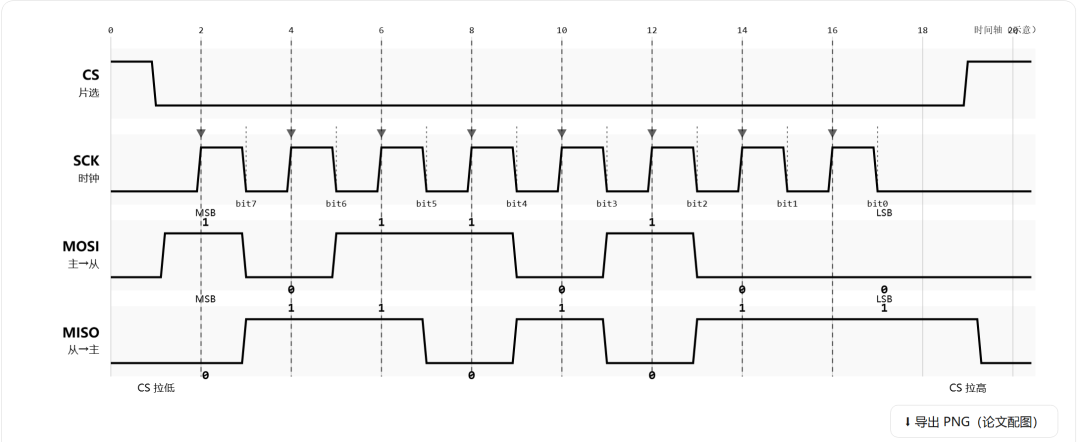

這是論文風格的時序圖：
雖然等待出圖的時間稍微慢了點，但我們不需要像傳統方式一樣，去學習某個軟件的使用方法，或者掌握一些畫時序圖的命令。整個過程就是通過自然語言交互，在很短時間內就可以完成一個非常專業的時序圖。
而且，你看一下它的細節，很有驚喜。

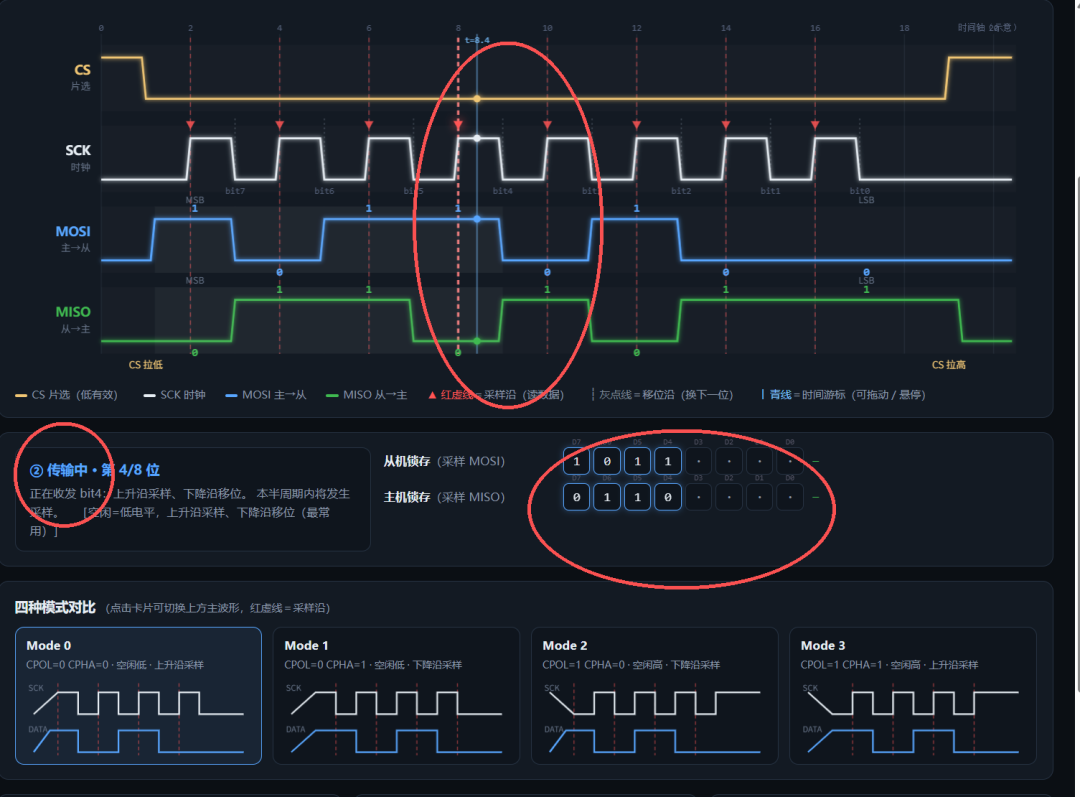

雖然我的提示詞其實非常簡單，但是它把SPI 協議的每一個工作模式，它都對應生成了相應的工作時序。以及它的時鐘部分，每一個時鐘邊沿，都會用紅色箭頭進行標注。不同信號之間，也使用不同顏色進行了區分。系統分析力很強。
最厲害的是什么？kimi還同步把這個時序做成了一個可交互的動畫。
什么概念呢？

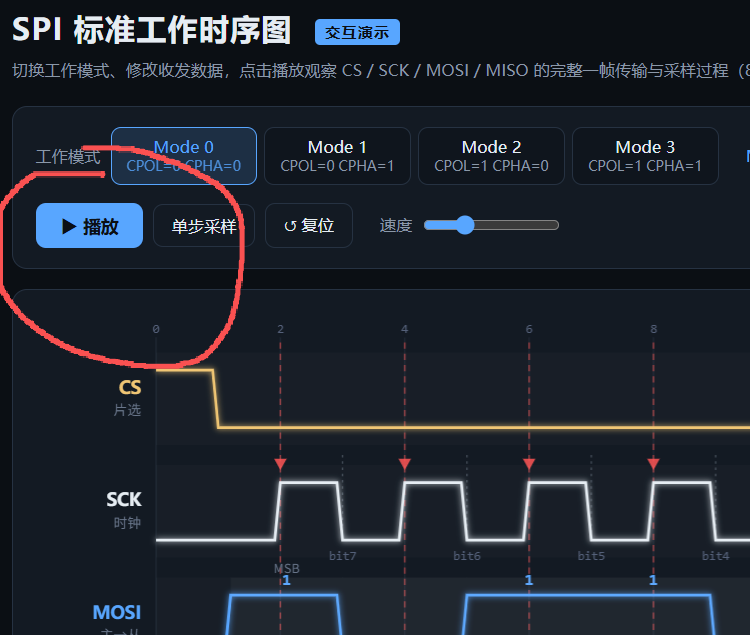

傳統時序圖，本質上就是一個靜態的圖片。但是你看AI生成的這個時序圖頁面，上面有一個播放按鈕。
點擊之后，整個時間軸會開始移動，模擬時鐘周期遞進。同時，在當前時間點，會顯示每一個信號的狀態，以及對應鎖存器采樣到的數據值。
這個就非常牛逼了。AI已經把傳統靜態時序圖提升到了一個更高的維度，讓它變得可運行、可變化。直接通過動畫、動態的方式，把時序關系展示給用戶。
我覺得，這才是最理想，最直觀時序邏輯的表達方式啊。AI，我真的等你好久了！
我把最終的效果網頁已經發布成公開的頁面，感興趣的可以點擊體驗：https://y6aeipnh6cyle.ok.kimi.link

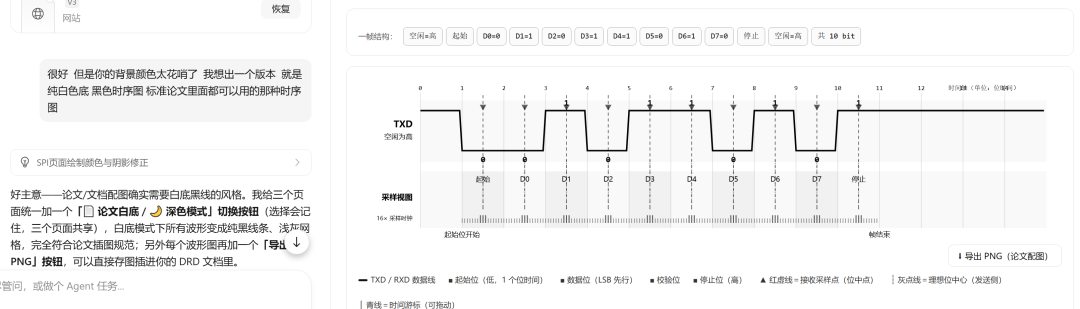

當然，為了測試整個 Kimi K3 畫時序圖的穩定性，我又使用 UART 串口協議做了一次測試。我的提示詞同樣很簡單：
使用同樣的方法生成一個 UART 時序圖。

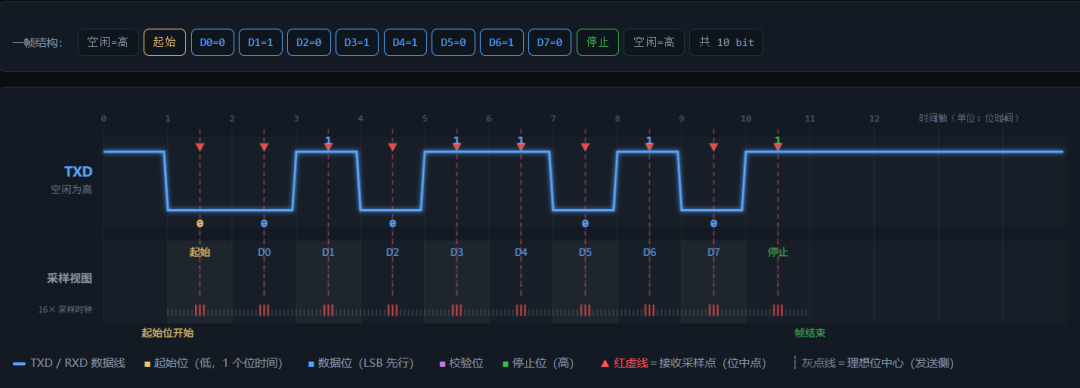

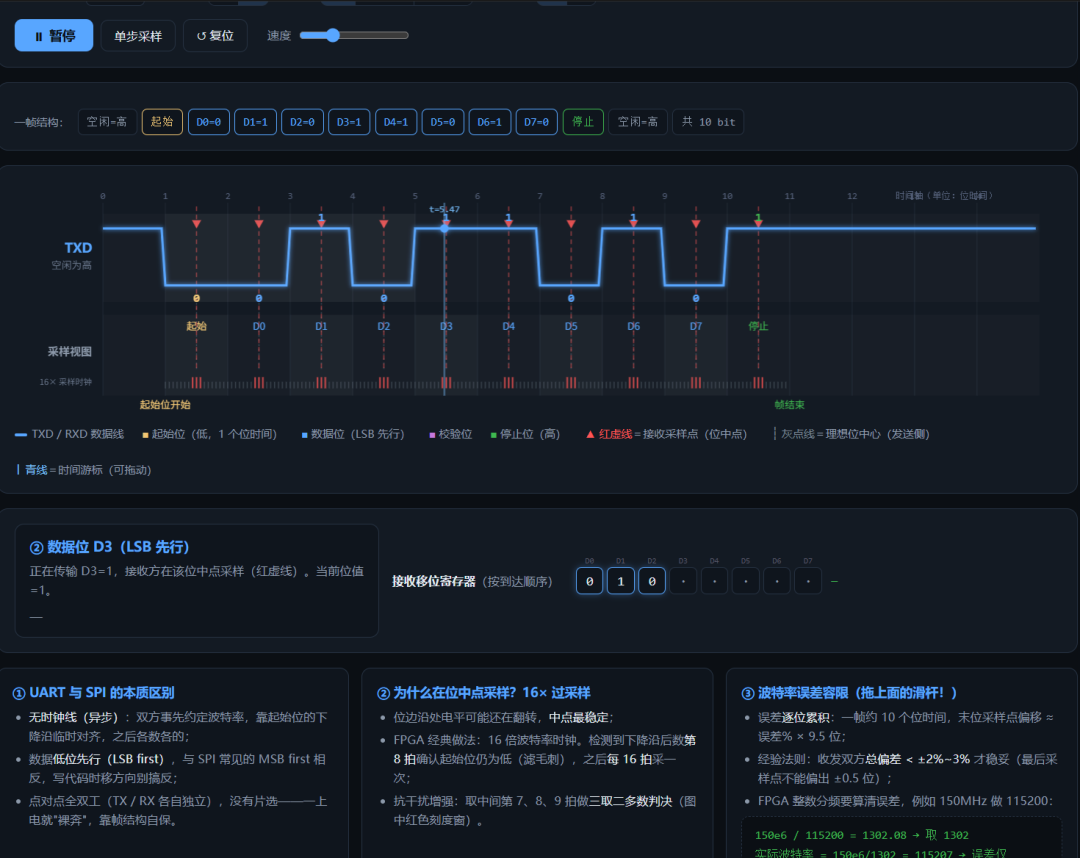

大家來看一下最終結果。
雖然提示詞一如既往簡單，但是它也自動在生成時序圖的時候考慮到了 UART 協議里面的一些關鍵內容。
例如：
有無校驗；
奇校驗；
偶校驗；
有沒有停止位；
波特率參數。
這些內容它都會自動分析并設置。
同時，它不僅畫出了標準的時序圖。和剛才 SPI 一樣，它也同步生成了一個可播放的動態交互頁面。時鐘每運行一個周期，它都會實時顯示當前解析的數據值。

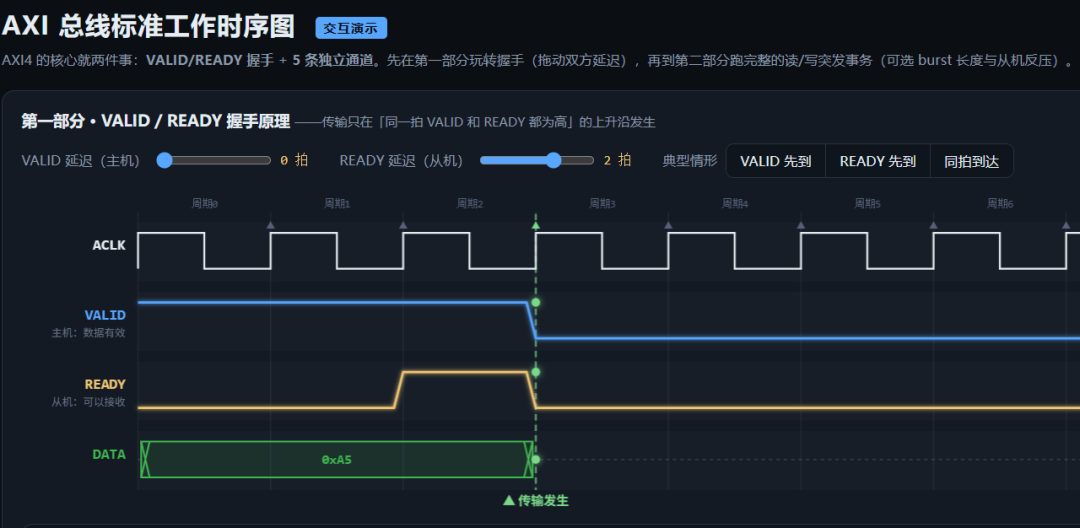

當然后續我還測試了其他標準接口，kimi k3畫出的時序圖，能力也完全達到了可以放到技術文檔里的水平。
整體來說，以kimi k3為代表的前沿AI畫出的時序圖基本已是一個交付性非常強、完全可以用于教學演示的時序小系統了。
最后，為了驗證它對于自定義用戶接口時序圖的生成能力，我直接把項目里面一個自定義 Flash 用戶接口的核心代碼發給了它。然后和kimi k3說：
畫一個交互頁面，展示附件代碼所表達的邏輯。
然后 Kimi K3給我帶來了更大的驚喜。

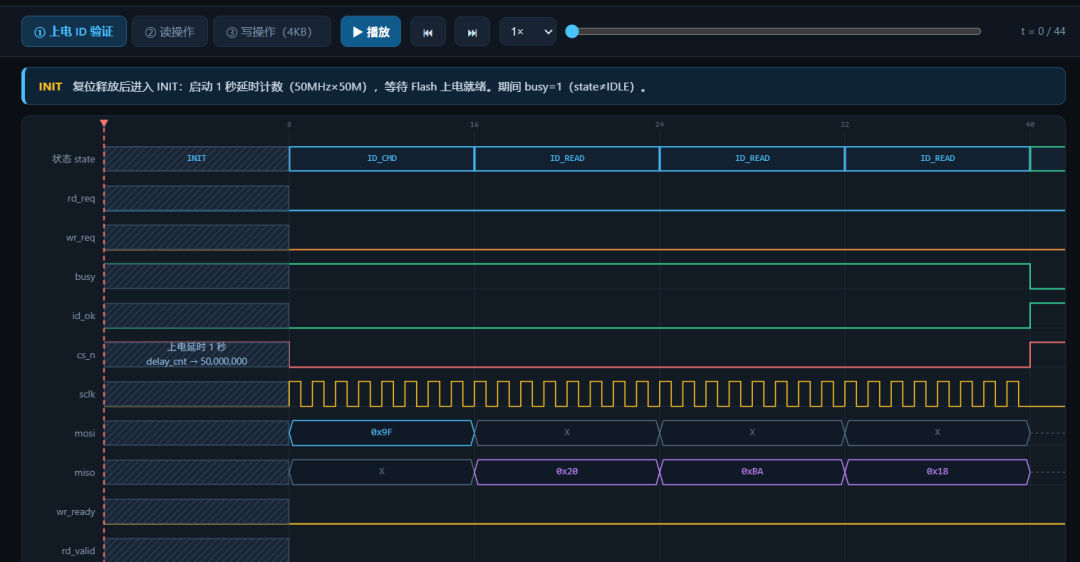

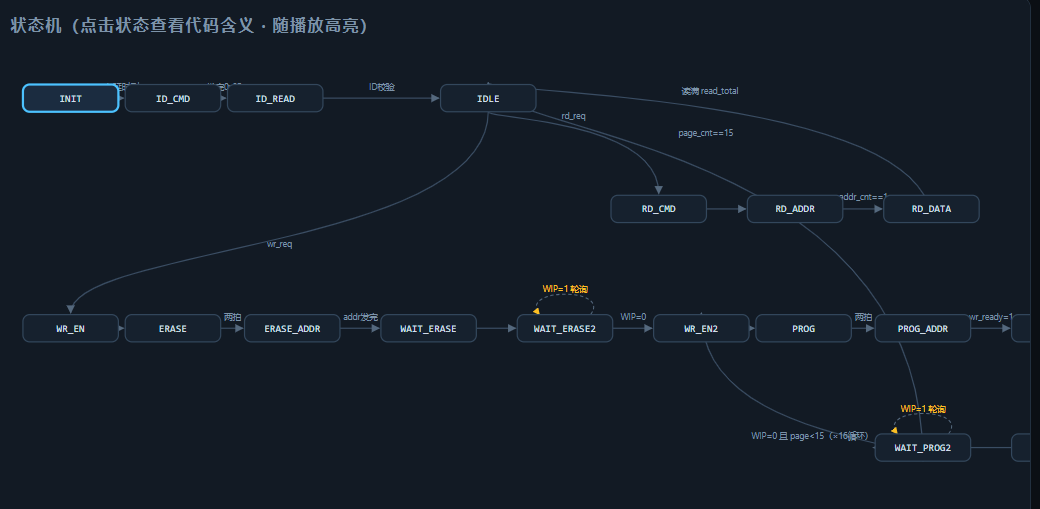

我本來只是想讓它幫助我把用戶端的讀寫邏輯表達出來。沒想到它不僅把用戶讀操作和寫操作的具體時序圖畫出來了。而且還把我沒有提到的整個模塊初始化時序也考慮進去，并且更絕的是，因為時序相對復雜，他直接生成了一個相對應的時序狀態機輔助用戶理解時序。

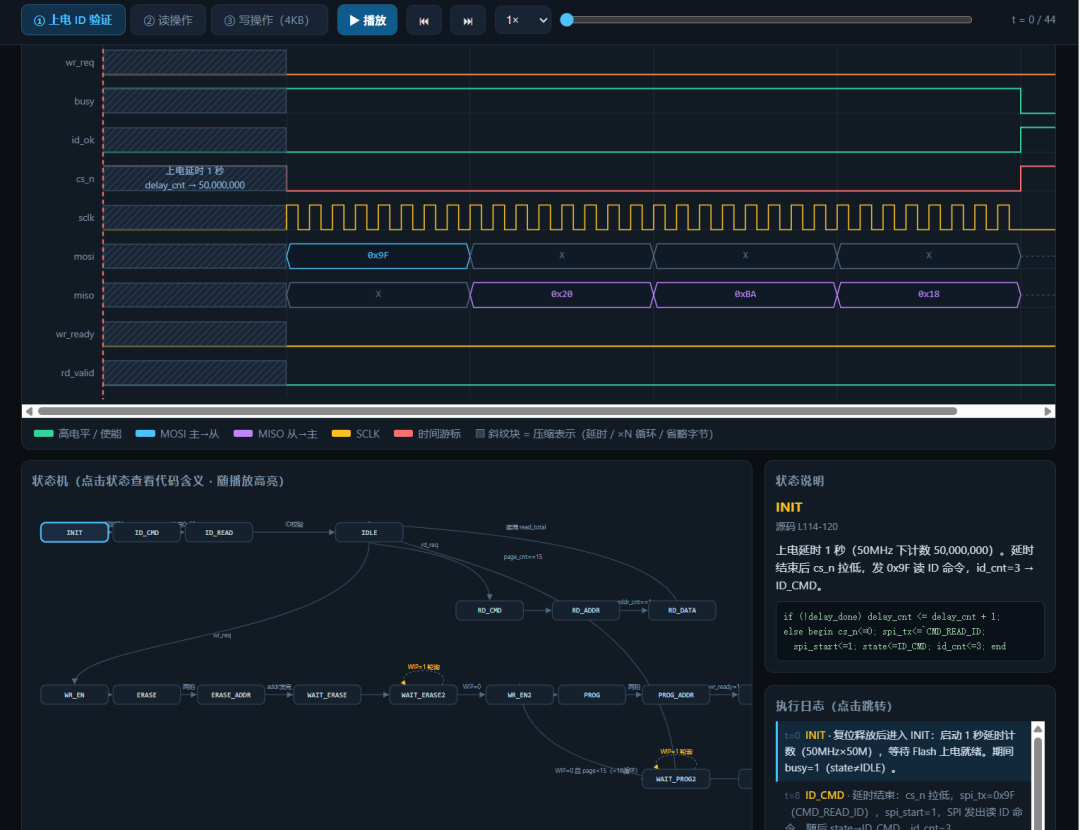

點擊播放按鈕之后：整個狀態機里面的狀態，會隨著時間推進進行變化。時序圖也會同步隨著時鐘周期運行展示。右側則還有當前狀態機的說明，包括：
狀態機原理；
狀態跳轉關系；
當前狀態作用。
臥槽，真的太牛逼了！直接把時序圖，狀態機，當前狀態解釋，全部聯動在一起。這種輸出結果，不僅方便我理解代碼，更適合作為以后代碼模塊的交付成果還能方便后續同事迭代，或者系統升級。
我在想，如果把它生成的這種交互頁面的邏輯進一步封裝，做成一個skill。那么以后所有時序代碼，都可以用一個頁面，把時序圖，狀態機，狀態說明都展示出來了啊。還可以用動畫來輔助理解時序關系。那么，這個skill將會對于 FPGA 開發人員，或者任何需要理解代碼時序邏輯的人來說，就非常實用。
此次實踐后，我已經決定拋棄過去所有畫時序圖的方法。 Kimi K3 模型完全可以幫我們完成時序圖的繪制，不需要學命令，不需要下載復雜軟件，也不需要任何調試，畫好時序圖就是一句提示詞而已。而且效果只有更強，沒有缺點。
而傳統那些畫流程圖、畫狀態機的軟件，正在潤物細無聲地被 AI 改變。
