“天衡星啟 再攀高峰” 電科思儀3674矢量網絡分析儀噪聲系數選件頻率達67GHz

隨著航空航天與衛星通信技術向毫米波頻段不斷推進，射頻微波器件的噪聲系數測試精度及頻率覆蓋能力正面臨前所未有的技術挑戰。噪聲系數作為衡量低噪聲放大器、混頻器、T/R組件等有源器件性能的關鍵參數，其測試頻率上限直接決定了高端器部件的研發邊界與品控精度。

電科思儀矢量網絡分析儀噪聲系數分析選件全新升級，實現測試頻率從50GHz到67GHz的跨越式提升，打破原有冷源法噪聲系數高頻段測試瓶頸。產品具有寬頻帶、接收靈敏度高、支持噪聲系數及噪聲參數測試、支持噪聲源法及功率計法測試等特點。

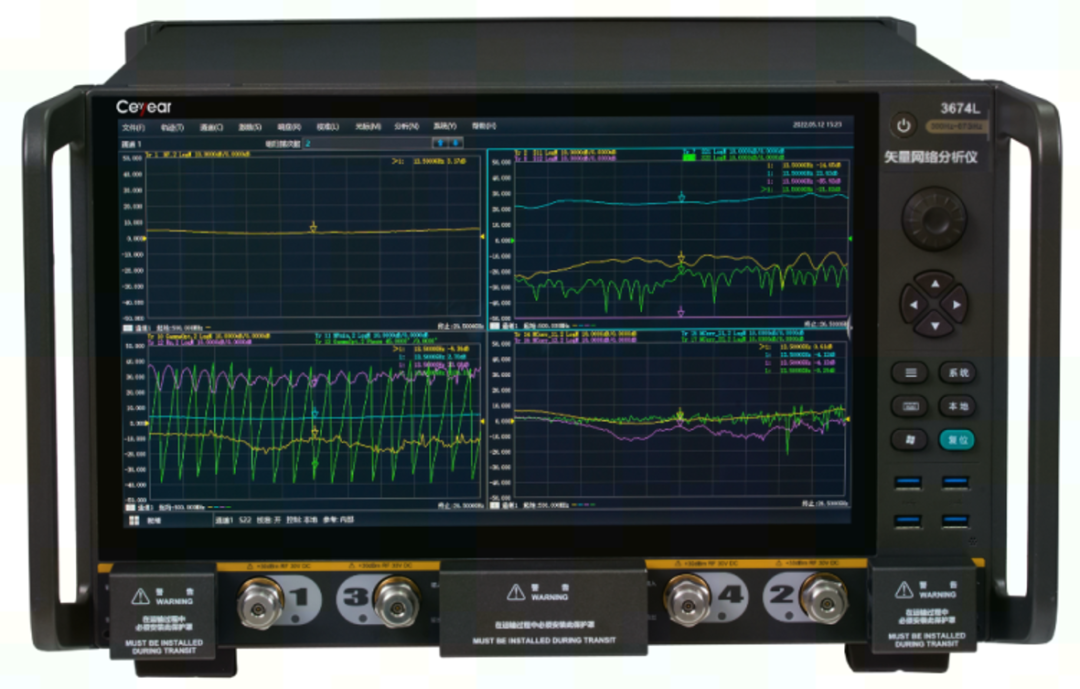

圖1 3674L矢量網絡分析儀（含3674L-003噪聲系數選件）

Ceyear 3674L矢量網絡分析儀（含3674L-003噪聲系數選件）測試頻率覆蓋10MHz～67GHz，支持全頻段掃描測試，支持S參數及噪聲系數同時測試，還可以建立多個通道進行增益壓縮、互調失真等測試，單次連接就可完成被測件多種參數測試，大幅減少連接次數，顯著提升測試效率。

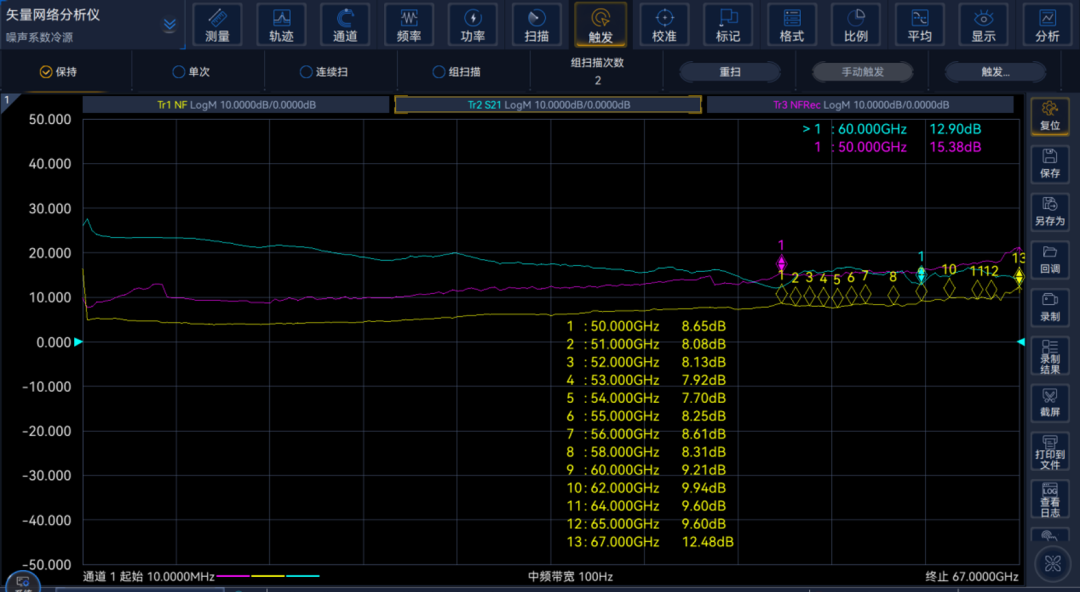

圖2 寬頻帶被測件噪聲系數和增益測試

Ceyear 3674L矢量網絡分析儀（含3674L-003噪聲系數選件）擁有優異的接收靈敏度，全頻段本機噪聲系數優于16dB，指標與國外同類產品相當。本機噪聲功率抖動低至0.05dB。二者共同保證了測試精度與測試穩定性。

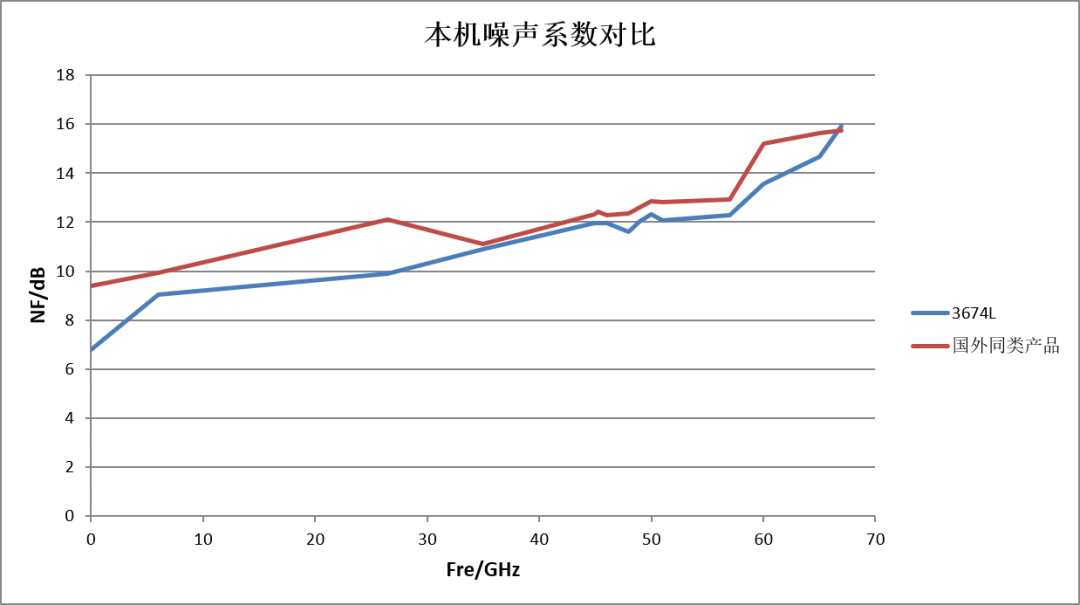

圖3 3674L與國外同類產品本機噪聲系數實測結果

Ceyear 3674L矢量網絡分析儀（含3674L-003噪聲系數選件）支持噪聲系數及噪聲參數測試。噪聲系數測試步驟便捷、測試速度快，十分適用于產線的量產測試場景；噪聲參數測試功能可以全面表征被測件的噪聲參數特性，指導低噪聲放大器等芯片的設計人員優化匹配電路，實現噪聲系數與增益之間的平衡，適用于實驗室的研發測試場景。

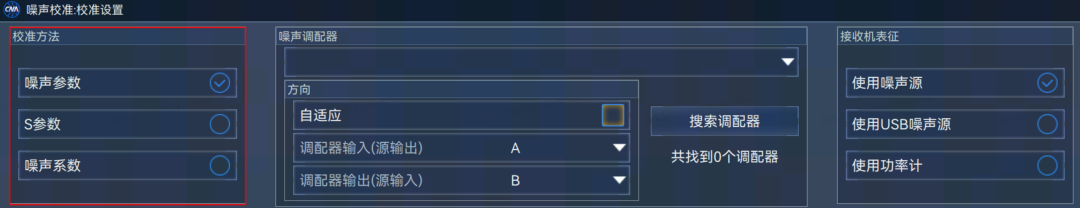

圖4 校準方法設置

Ceyear 3674L矢量網絡分析儀（含3674L-003噪聲系數選件）支持噪聲源法和功率計法校準，在校準設置中可通過接收機表征進行選擇。噪聲源法校準速度快；功率計法以功率計為校準基準，在50GHz以上頻段能夠彌補本機噪聲系數增大造成的影響，高頻校準時準確度更高。

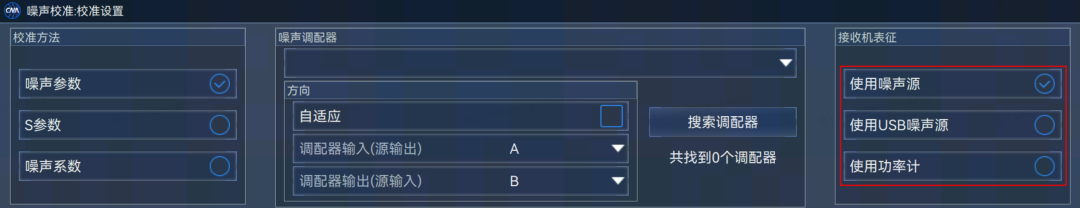

圖5 接收機表征設置

電科思儀始終秉承“用測試測量賦能創新創造”的企業使命，此次推出3674L矢量網絡分析儀的3674L-003噪聲系數選件，將為客戶提供專業、完善的測試解決方案。
