開關電源，顧名思義，是利用電子開關器件（如晶體管、MOSFET等）的快速“開通”與“關斷”特性，對輸入的直流電壓進行脈沖調制，再通過濾波電路得到穩定直流電壓的一種高效電源變換器。在眾多拓?fù)浣Y(jié)構中，串聯式開關電源因其結構簡單、效率高，在降壓應用中最為常見，也被稱為降壓變換器（Buck Converter）或斬波器（Chopper）。
1?? 基本工作原理
串聯式開關電源最核心的思想是通過控制開關與輸入電源串聯的時間比例，來調節輸出電壓的平均值。

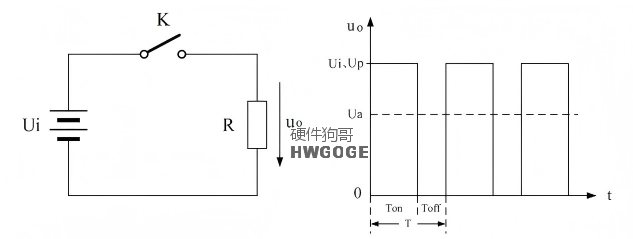

我們可以從最簡單的模型入手，下圖所示。該電路由直流輸入電壓Ui、一個理想控制開關K和負載R組成。通過周期性地控制開關K的通斷，負載R上得到的是一個脈沖方波電壓，其波形如下圖所示。
開關閉合（Ton期間）：當控制開關K接通時，輸入電壓Ui直接施加在負載R上，輸出一個幅度為Ui的脈沖電壓。
開關斷開（Toff期間）：當控制開關K斷開時，電路斷路，負載R兩端電壓為0。
這個脈沖電壓的平均值Ua，也就是我們希望得到的直流輸出電壓，可以通過以下公式計算，
其中，Ton是開關接通時間，T是開關工作的總周期（T = Ton + Toff）。D = Ton/T 被稱為占空比（Duty Cycle），其取值范圍在0到1之間。從公式可以看出，輸出電壓的平均值Ua總是小于或等于輸入電壓Ui，因此這是一種降壓（Step-down）電路。通過調節占空比D，我們就能精確控制輸出電壓的大小。
2?? 關鍵元器件分析

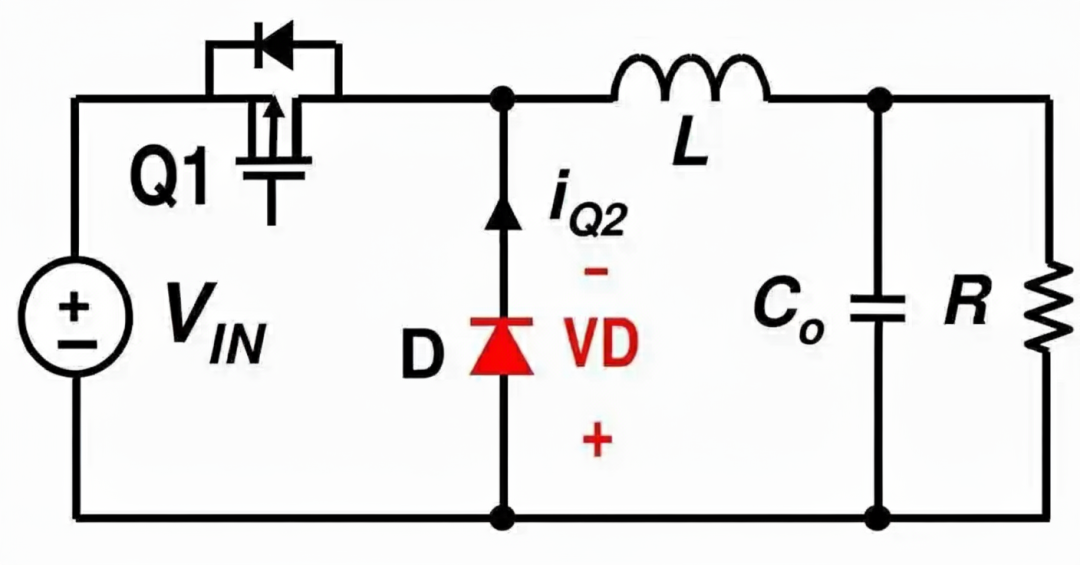

上述簡單模型輸出的是脈沖電壓，無法直接為大多數電子設備供電。為了得到平滑的直流電壓，必須引入濾波電路。一個實用的串聯式開關電源電路如下圖所示，它在基礎模型上增加了儲能電感L、儲能電容C和續流二極管D。
這三個元器件的作用至關重要：
儲能電感L：串聯在電路中，主要作用是平滑電流。
在開關K接通時，它限制電流的上升速率，防止對負載的沖擊，同時將電能轉化為磁能儲存起來。
在開關K斷開時，它釋放儲存的磁能，維持電流繼續流向負載，保證了電流的連續性。
儲能電容C：并聯在負載兩端，主要作用是平滑電壓，即濾除輸出電壓中的紋波。
當電感電流大于負載電流時，多余的電荷對電容充電，儲存電能。
當電感電流小于負載電流時，電容放電，補充能量給負載，從而使輸出電壓Uo保持穩定。
續流二極管D：為電感電流在開關斷開時提供一個通路。
在開關K斷開的瞬間，電感L由于磁場能量的維持作用會產生一個左正右負的反向電動勢，試圖維持電流繼續流動。此時，二極管D正向?qū)ǎ瑯?gòu)成一個“續流”回路（L -> C/R -> D -> L），使電感能量得以向負載釋放。
3?? 電路工作狀態分析
為了更嚴謹?shù)乩斫怆娐沸袨?，我們?duì)開關在導通和關斷兩個階段進行分析。假設輸出電壓Uo基本恒定（由于電容C很大，其電壓紋波很?。?/span>
1.開關K接通期間 (0 < t ≤ Ton)
此時，輸入電壓Ui同時加在電感L和其后的負載電路上。根據基爾霍夫電壓定律，電感L兩端的電壓eL為：
由于Ui > Uo，電感兩端為正電壓，電感電流iL線性上升。對上式積分可得電流iL的表達式：
2.開關K關斷期間 (Ton < t ≤ T)
此時，開關K斷開，續流二極管D導通。電感L通過二極管D繼續為負載供電。此時電感L兩端的電壓eL為（忽略二極管壓降）：
此時電感兩端為負電壓，電感電流iL線性下降。對上式積分可得電流iL的表達式：
4??電流連續模式（CCM）與非連續模式（DCM）

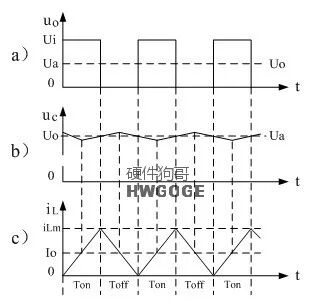

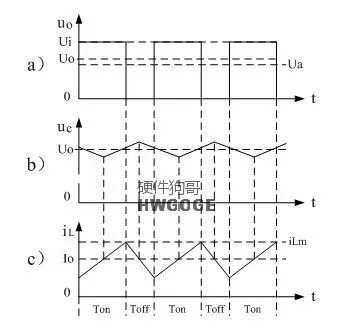

根據負載電流、電感值以及占空比的不同，電感電流iL在一個周期內的波形會有所不同，這決定了電源的工作模式。下面三張圖形象地展示了三種關鍵的工作狀態，分別是占空比=0.5，<0.5,>0.5。
臨界連續模式（Boundary Conduction Mode, BCM）
當Ui = 2Uo（即占空比D=0.5）時，電感電流在Ton期間的上升斜率絕對值與Toff期間的下降斜率絕對值相等。在一個周期結束時，電感電流iL恰好降到零。這種狀態是連續與非連續模式的臨界點。
電流非連續模式（Discontinuous Conduction Mode, DCM）
當負載較輕或占空比D<0.5（即Ui > 2Uo）時，電感電流在Toff期間會下降到零，并保持為零直到下一個周期開關K再次接通。此時電路中存在一段電流為零的時間。這種模式的輸出紋波較大。
電流連續模式（Continuous Conduction Mode, CCM）
當負載較重或占空比D>0.5（即U_i < 2Uo）時，電感電流在整個開關周期內始終大于零，不會斷流。這是大多數高效、大功率開關電源工作的理想模式，其輸出紋波較小，電壓調整特性更好。
5??儲能元件的參數計算
為了使電源工作在期望的狀態（通常是CCM），并滿足輸出紋波要求，需要合理計算電感L和電容C的數值。
1.儲能電感L的計算：
電感L的選擇決定了電流紋波的大小，也決定了CCM和DCM的邊界。在臨界模式下（D=0.5），可以推導出電感值的計算公式：
其中Io為負載平均電流。選擇比計算值更大的電感可以確保電源在更寬的負載范圍內工作于CCM。
2.儲能電容C的計算：
電容C的大小直接決定了輸出電壓的紋波ΔUp?p。電容在充電和放電過程中電荷的變化量可以估算，從而推導出電容的計算公式：
為了獲得更小的電壓紋波，可以選擇更大的電容值。
??狗哥來劃重點
串聯式開關電源通過高頻開關、電感和電容的協同工作，實現了從高直流電壓到低直流電壓的高效轉換。其核心在于利用占空比（D）來控制能量傳輸?shù)墓?jié)奏，利用電感（L）平滑電流，利用電容（C）平滑電壓。對電路不同工作模式（CCM/DCM）的理解以及關鍵元器件參數的正確計算，是設計一個穩定、高效的串聯式開關電源的基礎。
