概要

低功耗藍牙等基礎物聯網技術，適用于在建筑物內對空氣進行采樣的緊湊型電池供電傳感器；而低功耗Wi-Fi技術則理想用于可充分利用現有Wi-Fi 接入點之空氣質量傳感器。這兩種技術都能將數據傳輸?shù)劫Y源充足的 Wi-Fi 網關，而 Wi-Fi 網關又將數據轉發到云端供遠程訪問。另外，樓宇范圍內的低功耗藍牙網絡可將數據傳輸?shù)椒涓C物聯網網關，無需使用Wi-Fi即可將數據轉發到云端。

由于無線解決方案不需要布線，因此很容易集成到新建的建筑中，或改造加入到現有建筑中。由于這些傳感器不使用物理電線，可以方便地將放置在戰略重要位置；例如，可以在礦物燃料加熱器附近或空氣流通不暢的房間安裝一氧化碳傳感器。

與傳統傳感器相比，新一代傳感器的主要優勢是可以提供連續的數據流，從而識別特定建筑或場所的長期空氣質量趨勢，從而進行精確的控制。例如，根據大量的歷史數據，可以在預測花粉數量較多的夏季自動觸發額外的空氣凈化，或者在寒冷并且潮濕時增加通風和加熱操作，以阻止霉菌生長。

通過邊緣計算功能，當今的物聯網設備能夠過濾這些連續的數據流，只有在需要采取行動改變濕度、溫度、通風或凈化時，才將信息發送到智能手機、網關或直接發送到云端。這樣可以降低能耗，而且，如果設備使用受管制的無線電頻譜，還可以減少數據費用。

可將物聯網與智能空氣凈化、過濾系統和智能供暖、通風和空調(HVAC)集成，從而實現靈活性和精確性。例如，如果濕度開始上升，導致霉菌滋生，暖通空調系統就可以加強除濕功能。或者，當傳感器在空氣中檢測到二氧化碳、揮發性有機化合物(VOC)(這是空氣中對人體健康威脅最大的物質之一)或其他污染物時，集成系統可以自動加強過濾操作。

VOC廣泛應用于油漆、涂料以及清潔、消毒和除油污產品中，根據美國環境保護署(EPA)數據，室內的VOC濃度可能比室外高出10倍，并可能導致嚴重的健康問題，包括頭痛、惡心以及對肝臟、腎臟和中樞神經系統的潛在損害。

商用無線空氣質量監測解決方案正在進入市場，并取得不錯的成績。例如，新西蘭的研究表明學生學習效果與室內環境質量相關，促使新西蘭教育部發起了Te Haratau 項目。

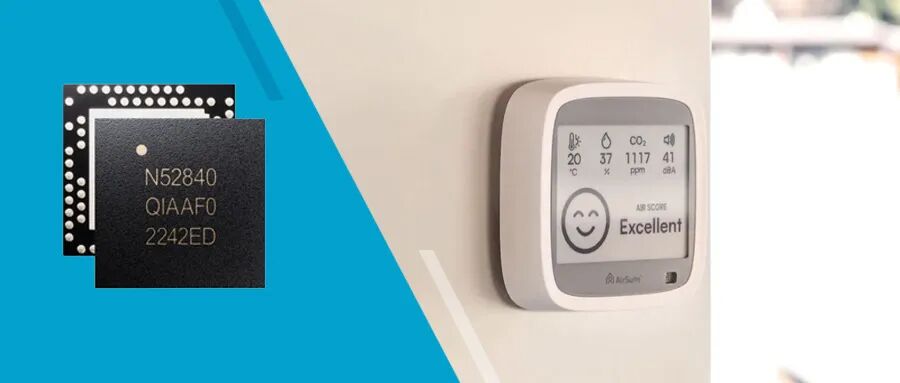

2023年AirSuite 推出了室內監測器Glance，用于檢測和記錄一系列環境變量，這些變量可能影響商業、工業和家庭環境中人們的健康和工作效率。AirSuite Glance 采用一系列傳感器來監測二氧化碳、VOC、溫度和濕度，以及聲音、光照度和氣壓。

AirSuite使用Nordic nRF52840系統級芯片 (SoC) 提供的低功耗藍牙 連接，每分鐘將數據直接傳輸?shù)接脩舻闹悄苁謾C(jī)，而Nordic nRF9160系統級封裝(SiP) 則提供LTE-M 或 NB-IoT(蜂窩物聯網)連接，至少每 15 分鐘將相關數據發送到云端。通過專用app和網絡平臺，當環境指標超過或低于預定閾值時，用戶可以進行監督和接收通知。

Pooran認為像 AirSuite Glance 這樣的設備可讓企業把最佳的環境提供予其最寶貴的資產——員工。他認同除非可以通過無線網絡可靠、安全地傳輸收集到的數據，否則這一切都無法實現。

Pooran補充道：“無線連接可以為空氣質量監測提供近乎實時的響應能力，這是必要的，因?yàn)榄h(huán)境因素可能瞬息萬變。例如，在擁擠的會議室里，人們的呼吸導致二氧化碳濃度升高，這些警報可以實現即時干預，而僅靠歷史數據分析是無法實現的。”

另外，法國領先的物聯網傳感器專業公司 Adeunis 開發了專為智能樓宇設計的室內環境和空氣質量解決方案。COMFORT 和 COMFORT Serenity 設備采用了溫度、濕度、二氧化碳和VOC傳感器，可向云端提供近乎實時的數據。Nordic 的 nRF9160 SiP為它們提供無縫蜂窩物聯網連接，同時支持 NB-IoT 和 LTE-M 網絡。

COMFORT Serenity采用 Nordic 的 nRF9160 SiP，提供同時支持 NB-IoT 和 LTE-M 網絡的無線連接功能

Adeunis 射頻硬件開發人員Catalina Raba Mora 解釋道：“高濃度二氧化碳或VOC都會對健康產生不利影響，因而需要進行監測并維持安全水平，而通過使用我們的傳感器產品，樓宇監管人員能夠立即獲取可能暴露于高濃度二氧化碳或VOC的重要數據。此外，我們的設備還能通過精確的溫度和濕度測量，確保建筑物內的住戶獲得舒適的環境。”

Nordic的nRF9160 SiP具有64 MHz Arm Cortex-M33專用應用處理器，提供了充足的處理能力，能夠管理集成在COMFORT和COMFORT Serenity設備中的整套傳感器。

兩款A(yù)deunis設備都采用了帶有 NFC接口的直觀 Android 應用程序，可簡化網絡和應用配置。使用 nRF9160 SiP 將設備數據傳輸?shù)皆贫撕螅脩艟涂梢圆榭春凸芾磉@些信息。云服務器可以提供有關傳感器運行狀態、電池壽命、網絡質量和數據接收情況的全面信息。用戶可以委托他人管理設備，遠程配置設備，并根據收集到的數據采取必要的措施。

Mora表示：“nRF9160 通過單一 SiP同時支持 LTE-M 和 NB-IoT 技術，為我們的全球客戶提供了無與倫比的靈活性。此外，Nordic SiP 出色的低功耗能力是決定性因素。隨著各家企業在每棟大樓中采用多個傳感器，最大限度延長電池壽命至關重要。我們的設備可以實現長達 15 年的電池壽命。”

除了檢測二氧化碳和VOC，無線空氣質量監測還可用于識別室內環境中的其他潛在危險屬性。例如，印度的產品工程服務機構 Technosphere 代表 P Alert Industries 開發了預防性解決方案，可讓物業管理人員和房主檢測建筑物內是否存在甲基苯丙胺。

如果檢測到物業內有吸入和/或制造甲基苯丙胺的情況，P Alert Meth Alarm 甲基苯丙胺警報器會立即向用戶的智能手機發出警報。利用Nordic nRF9160 SiP 提供的蜂窩物聯網連接，可將警報和實時甲基苯丙胺含量報告轉發到相關的安全云平臺。這款解決方案提供持續監控，用戶可以設置檢測頻率。

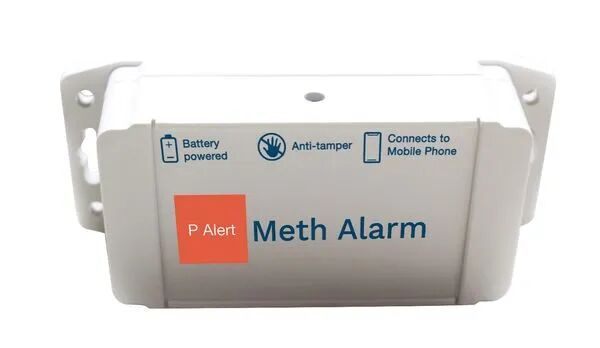

P Alert Meth Alarm可讓物業管理人員和房主檢測建筑物內是否存在甲基苯丙胺

P Alert Industries董事James Hansen和Allan Spic解釋道：“人們意識到，即使甲基苯丙胺的污染水平很低，也可能對健康造成負面影響。這款甲基苯丙胺警報器可顯示空間中的甲基苯丙胺顆粒水平，從而顯示污染狀況。防患于未然，預防甲基苯丙胺污染比在污染發生后再進行補救更有效。”

P Alert Meth Alarm開發人員選擇蜂窩物聯網連接有幾個原因。Technosphere首席執行官 Bhaskar Rao表示：“我們選擇 NB-IoT/LTE-M 蜂窩物聯網連接，而不是其他 LPWAN 技術，以便在全球多個國家進行快速部署，同時優化功耗，省去額外的定制基礎設施，如網關和服務器。”

根據 Markets and Markets報告，全球空氣質量監測系統市場預計到 2028 年將達到 69 億美元^[2]，下一步是推出全新一代無線 SoC。Nordic多協議 SoC產品nRF54H20 和 nRF54L15就是主要的示例。這些 SoC 降低了功耗，提高了安全性(專為PSA Level 3設計)，并通過高度集成降低了總體材料成本(BoM)。

nRF54L15是支持多種協議(包括藍牙 5.4、藍牙 NLC/Mesh 1.1、Matter、KNX IoT 等)的低功耗、成本優化型終端設備的理想選擇。nRF54H20則適用于需要更強處理能力且不影響功耗的高端設備或單芯片網關應用(例如與用于 Wi-Fi 的 nRF7002協同IC 相結合)。

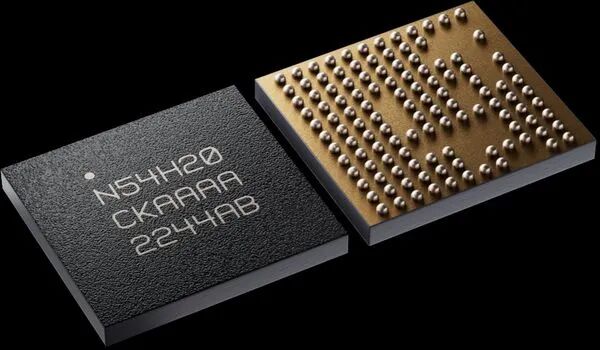

nRF54H20適用于需要更強處理能力且不影響功耗的高端空氣質量傳感器

這兩款SoC 都有充足的資源來支持機器學習(ML)。此類 SoC 可以使用長期收集的空氣質量數據來訓練 ML 模型。然后將這些模型應用于傳感器，進而幫助智能化調整樓宇系統和暖通空調系統，使得居住者獲得最佳的健康條件和舒適度。

例如，樓宇系統可以根據特定事件自主調整設置，如在一天中的某些時間段，根據預期的樓宇占用率增加情況打開空氣凈化器和/或除濕器，然后在人們離開樓宇時關閉設備。這樣的設備優化可以在不必使用時關機，從而降低能耗，同時為居住者精心營造舒適的室內環境。

通過將機器學習進一步整合到無線空氣質量監測中，有望提供更強大的預測性洞察力，幫助做出明智的決策，為人們改善健康。最終，物聯網解決方案將為人們生活的所有室內場所帶來清新的空氣。
