項目背景
本項目基于睿擎派RC3506J開發板，實現了一套車載空調風機CAN總線控制系統原型。系統以RC3506J作為空調域控制器下的智能上位機，通過CAN FD控制器（can0，500kbps）與STM32G474 FOC電機驅動板通信，構建了完整的”域控—執行”兩級架構。RC3506J端部署RT-Thread操作系統與webnet網絡組件，提供基于Web瀏覽器的圖形化控制界面，支持電機啟停、轉速調節、正反轉切換及故障管理；STM32G474端利用MCSDK的mc_api接口實現FOC矢量控制，兩端的CAN協議層復用與ST Motor Pilot相同的底層API，做到了對原廠控制代碼的無侵入接入。
項目完整模擬了車載空調風機的控制鏈路：空調域控制器（RC3506J）通過車載CAN總線向風機驅動器（STM32G474）下發目標轉速指令，風機驅動器回傳實時轉速、運行狀態與故障碼，域控制器將數據轉發至車載以太網供中控屏或診斷工具訪問。本原型為后續擴展AUTOSAR CAN協議棧、UDS診斷服務及OTA升級提供了清晰的軟件框架。
硬件平臺
本系統由兩級硬件構成：RC3506J負責通信管理與人機交互，STM32G474負責電機實時控制。

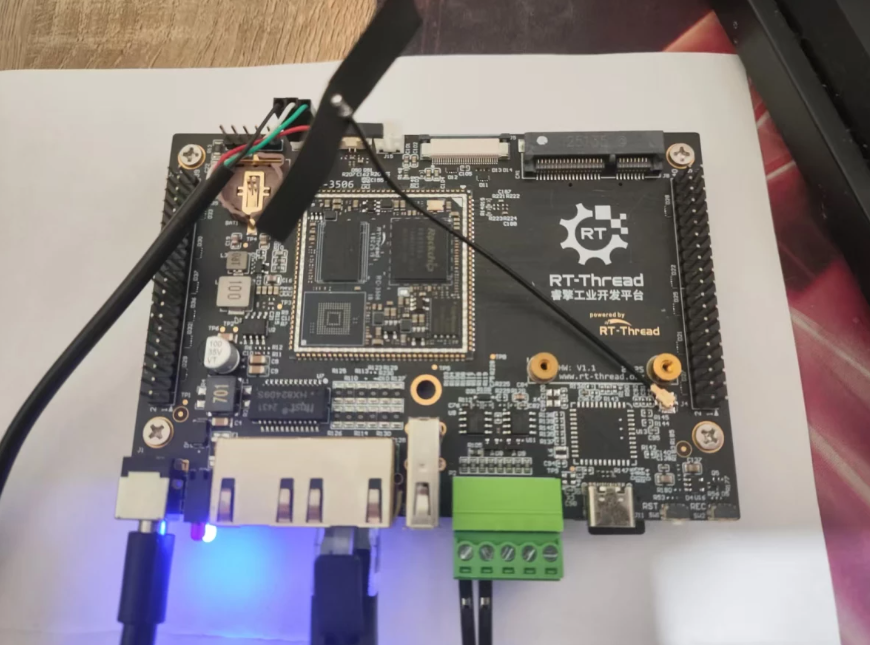

主控設備：睿擎派RC3506J
睿擎派RC3506J是上海睿賽德電子推出的工業級評估板，搭載瑞芯微RK3506處理器（三核Cortex-A7 + 單核Cortex-M0異構架構），片內集成CAN FD控制器、雙以太網GMAC和豐富的GPIO資源。本次試用重點評估了以下三項核心外設：
CAN FD控制器（can0）：兼容CAN 2.0與CAN FD協議，支持最高8Mbps數據段速率。本項目配置為500kbps經典CAN模式，通過GPIO0_C3(TX)/GPIO0_C4(RX)與外部CAN收發器連接。RK3506的CAN FD IP支持硬件自動重發、總線錯誤診斷和靈活的過濾器配置。
以太網（GMAC0）：板載RGMII PHY，本項目配置靜態IP 192.168.1.30，承載webnet輕量級Web服務器，為PC/手機瀏覽器提供控制界面訪問入口。
RT-Thread操作系統：睿擎派出廠預裝RT-Thread，內核支持多線程調度、信號量/互斥量IPC、設備驅動框架（CAN、GMAC）及webnet組件，極大降低了應用層開發門檻。

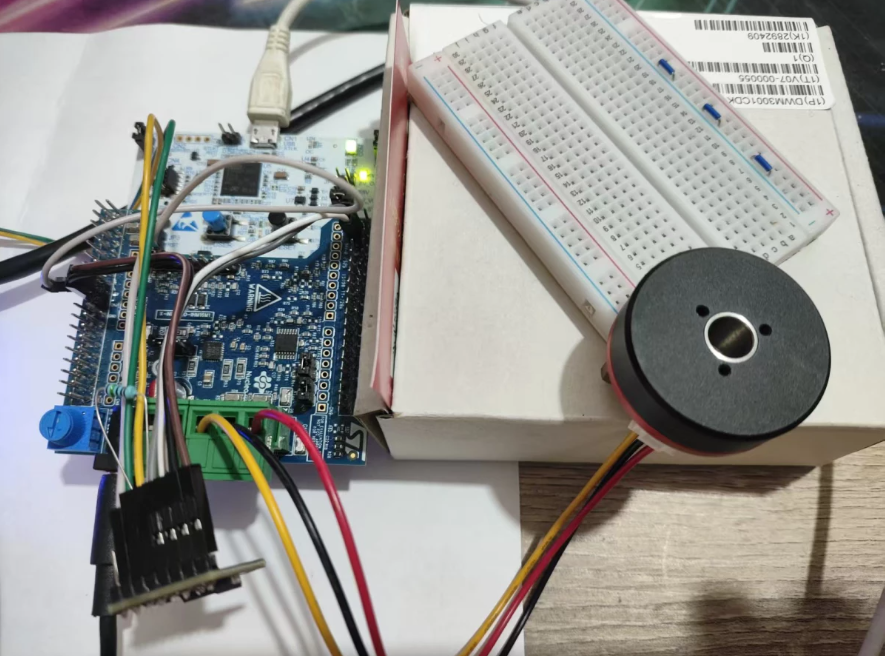

執行設備：STM32G474 FOC驅動板
STM32G474RET6 MCU，ARM Cortex-M4F @170MHz，集成FDCAN控制器與CORDIC加速器
X-NUCLEO-IHM16M1功率板，基于STSPIN830驅動3-Shunt BLDC/PMSM電機
ST MCSDK生成的FOC固件基礎，預留USER CODE插入點供CAN功能擴展

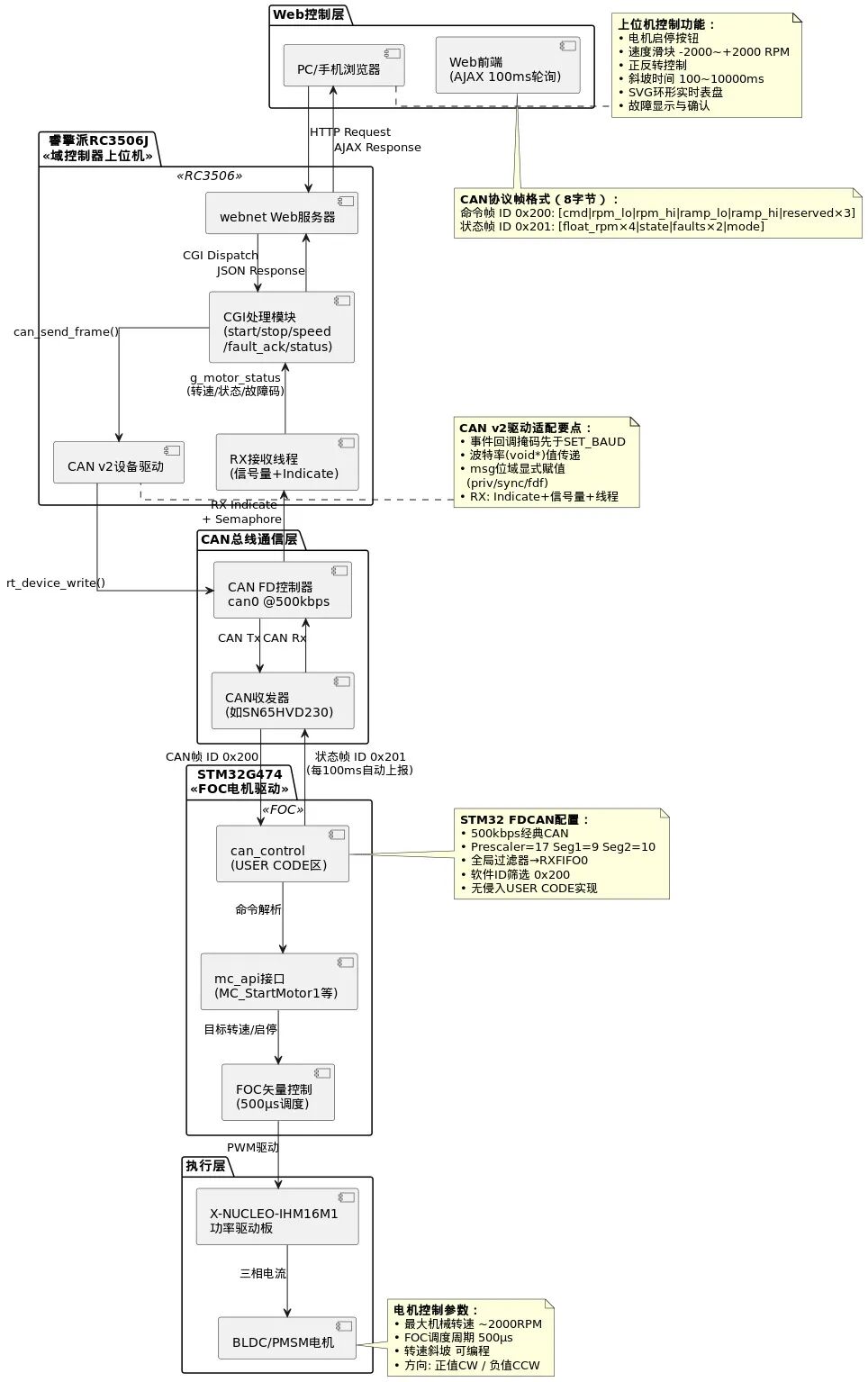

系統互聯拓?fù)?/span>
項目分析與實現
CAN總線通信協議設計

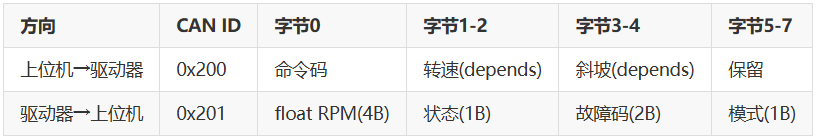

系統定義了一套精簡的8字節CAN應用層協議，命令幀與狀態幀各占一個標準ID：
RC3506J側軟件架構
RC3506J端程序（motor_control.c）采用分層設計：
CAN設備層：基于RT-Thread CAN 設備框架，完成事件回調掩碼配置→SET_BAUD(500k)→中斷模式打開→注冊RX indicate回調→創建RX接收線程的標準初始化流程。
協議解析層：RX線程通過信號量阻塞等待CAN幀到達，解析狀態幀(0x201)提取float轉速、uint8運行狀態、uint16故障碼和uint8控制模式，更新全局g_motor_status緩存。
CGI應用層：注冊5個webnet CGI端點（/cgi-bin/start, stop, speed, fault_ack, status），瀏覽器通過AJAX輪詢status端點（100ms周期）獲取實時數據，通過start/stop/speed端點下發控制指令。
Web前端：單頁HTML，SVG環形轉速表盤、啟停/故障按鈕、速度滑塊、斜坡時間輸入框，狀態徽章和故障碼顯示。
STM32G474側軟件架構
can_control.c在USER CODE區塊嵌入，復用mc_api.h全部接口，與ST Motor Pilot走同一調用路徑。
FDCAN配置：500kbps經典CAN（Prescaler=17, Seg1=9, Seg2=10），全局過濾器接收全部標準幀至RX FIFO 0，軟件層按ID=0x200篩選指令。
CAN_Control_Process()在MC_RunMotorControlTasks()中被周期調用（500μs粒度），輪詢RX FIFO并定時100ms發送狀態幀。
關鍵原則：不修改Src/Inc之外的庫代碼——CAN功能完全在USER CODE區實現。
RT-Thread應用開發要點
睿擎派RC3506J出廠即支持RT-Thread，無需底層移植。本項目側重于利用RT-Thread的CAN設備框架和webnet組件進行應用開發。
一、打通CAN總線通信
RK3506的CAN FD驅動（rockchip,rk3506-canfd）采用RT-Thread CAN總線驅動 框架。核心要點：
1. 設備初始化順序
RK3506 CAN驅動要求嚴格的初始化順序——事件回調掩碼必須在SET_BAUD之前設置，否則驅動內部狀態機無法正確啟動異步發送線程：
/* 正確順序 */rt_device_control(dev, RT_CAN_CTL_SET_EVENT_CALLBACK_MASK, ...); // 先rt_device_control(dev, RT_CAN_CTL_SET_BAUD, (void *)baud_val); // 后rt_device_open(dev, RT_DEVICE_FLAG_INT_TX | RT_DEVICE_FLAG_INT_RX);
2. 波特率參數傳遞方式
CAN 框架中，SET_BAUD接收void參數，RK3506驅動將其直接解釋為波特率整數值（而非指針解引用）。必須使用`(void )CAN500kBaud值傳遞形式，而非&baud`指針傳遞形式，否則驅動將把棧地址誤認為波特率值。
static rt_uint32_t can_baud = CAN500kBaud;rt_device_control(can_dev, RT_CAN_CTL_SET_BAUD, (void *)can_baud); // 正確：值傳遞
3. CAN消息結構體字段
CAN的rt_can_msg采用位域定義，包含fdf（CAN FD標志）、brs（速率切換）、priv（優先級）和sync（同步/異步模式）等擴展字段。這些字段不應使用memset清零后依賴默認值，而應顯式賦值：
struct rt_can_msg msg;msg.priv = LOW_PRIORITY;msg.sync = CAN_SYNC;msg.fdf = CAN_20;
4. 接收路徑：信號量+線程模式
RK3506 CAN FD驅動不支持定時器輪詢r(jià)t_device_read——該路徑在不注冊RX indicate回調時靜默返回空。正確做法是注冊rt_device_set_rx_indicate回調，在ISR中釋放信號量，由獨立接收線程阻塞等待信號量后讀取幀。這一模式已在can_loopback_test命令中充分驗證。
/* RX indicate (ISR) */static rt_err_t can_rx_indicate(rt_device_t dev, rt_size_t size) {rt_sem_release(can_rx_sem);return RT_EOK;}/* RX thread */static void can_rx_thread_entry(void *param) {while (can_rx_run) {rt_sem_take(can_rx_sem, ...);rt_device_read(can_dev, 0, &rx_msg, 1);/* 解析并更新 g_motor_status */}}
二、webnet組件集成
利用webnet的CGI注冊機制（webnet_cgi_register），將5個API端點映射到對應的C函數
CGI handler直接調用can_send_frame寫入CAN設備，同步返回JSON確認
status端點讀取全局緩存g_motor_status，無需阻塞等待——數據由RX線程異步刷新
Web前端采用純靜態HTML+CSS+JS，通過AJAX定時輪詢實現實時數據更新
遇到的問題與解決辦法
問題：CAN通信波特率不匹配
RK3506 CAN FD驅動的默認波特率由DTS時鐘樹決定（200MHz CAN時鐘 → 約1.47Mbps仲裁段 + 2Mbps數據段），調用rt_device_control(SET_BAUD, 500k)后驅動返回RT_EOK但實際未生效，且報”device has been opened”錯誤。
解決：將STM32G474的FDCAN波特率匹配至RK3506默認值（500kbps經典CAN模式），使兩端速率一致。

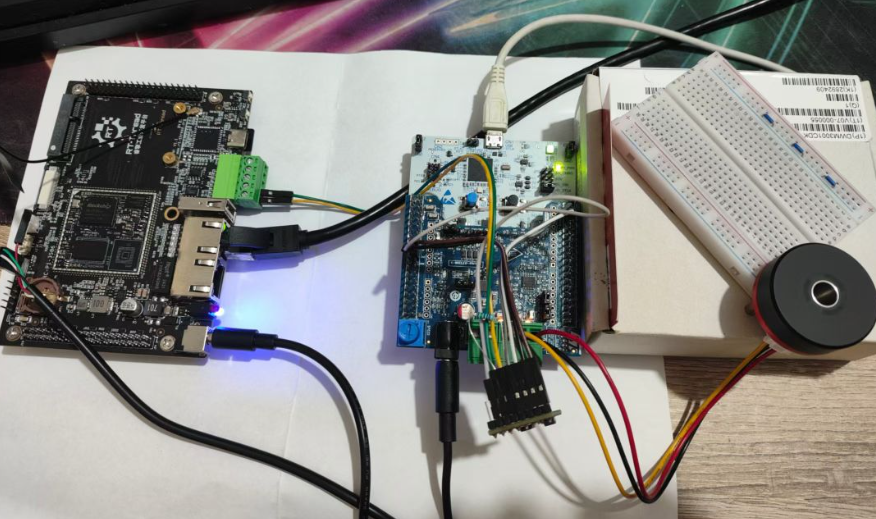

效果展示
視頻地址：https://www.bilibili.com/video/BV1Lt7w6CE6k
系統上電后，在MSH終端執行cmd_motor_control啟動服務：
msh />cmd_motor_control[] Starting motor control web server...[] CAN opened OK @ 500kbps[] RX thread started[] CAN init done[] Webnet started with CGI handlers

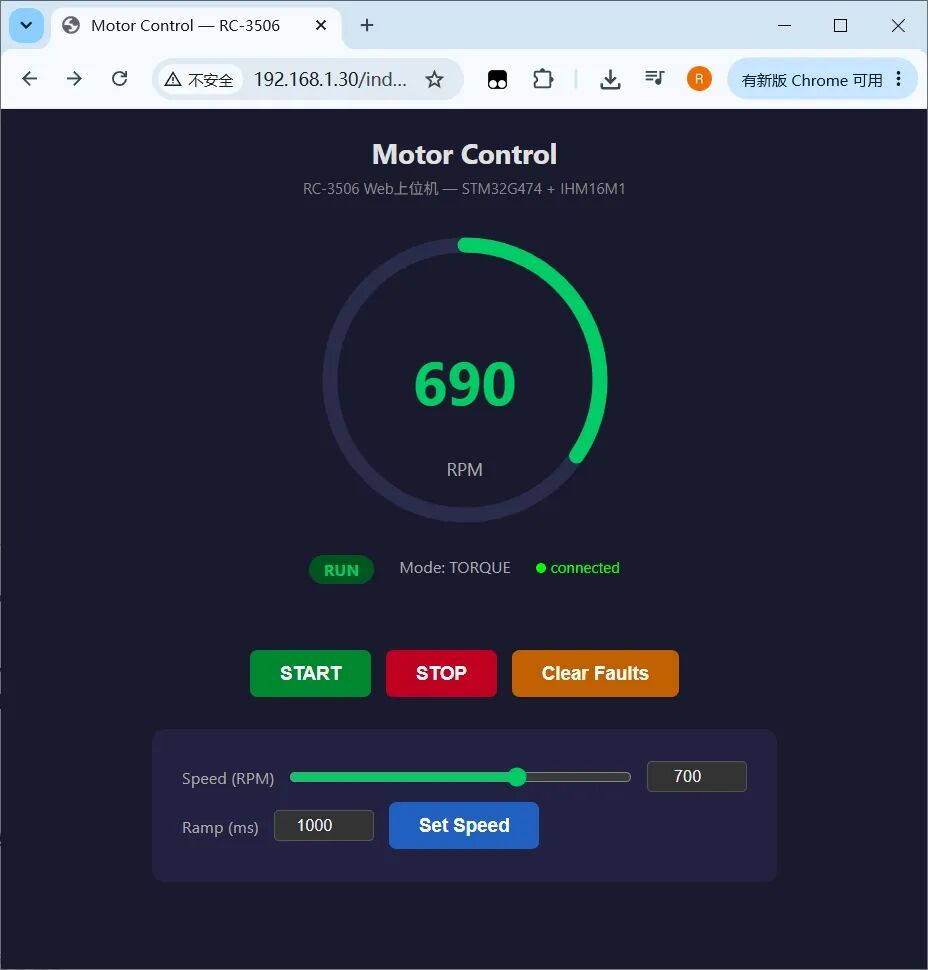

PC瀏覽器訪問http://192.168.1.30/，顯示圖形化控制界面：中央SVG環形表盤實時顯示轉速（正向綠色/反向橙色/停止灰色），下方狀態徽章指示IDLE/RUN/FAULT等運行狀態。控制面板提供啟停按鈕、速度滑塊（-2000~+2000 RPM）、斜坡時間設定框（100~10000ms）和故障確認按鈕。頁面以100ms周期AJAX輪詢status端點，表盤動畫流暢。
STM32驅動板側，CAN指令通過MC_StartMotor1()/MC_ProgramSpeedRampMotor1_F()直達FOC算法層，電機按設定斜坡平滑調速，實際轉速經CAN狀態幀回傳至RC3506J并實時呈現在Web界面。
試用感想
睿擎派RC3506J在此次車載空調風機控制原型的開發中展現了令人印象深刻的綜合能力。
硬件層面，RK3506的異構多核架構為”通信+控制”分工提供了天然的硬件基礎——Cortex-A7核心承載RT-Thread操作系統、webnet網絡協議棧和CAN設備管理，Cortex-M0核心可用于實時性要求更高的底層邏輯。片內CAN FD控制器與雙以太網的組合，完美契合車載域控制器的通信需求：CAN總線能夠接入車身控制網絡，以太網能夠支持連接車內信息娛樂系統或診斷網關。
軟件生態層面，RT-Thread的統一設備模型和豐富的組件庫（webnet、finsh/MSH）將應用層與驅動層解耦，大幅縮短了從原型到驗證的開發周期。MSH命令行工具在調試階段尤為實用——can_loopback_test命令幫助快速定位了CAN收發路徑的關鍵差異，成為排障的核心手段。
開發體驗方面，睿擎派RC3506J在SDK中提供了非常豐富的例程，幾乎涵蓋了各個關鍵組件。這使得我在開發的過程中可以快速上手改造，實現自己的想法，而且可以看到官方開發人員仍在對SDK保持熱點更新維護，持續加入更多的應用示例，這一點非常值得點贊！
總結：RC3506J在工業控制、汽車電子等需要CAN總線+以太網雙通道通信的場景中具有顯著的平臺優勢。其強大的處理性能、完善的外設集成和RT-Thread的生態加持，使其成為從原型驗證到量產部署的理想選擇。期待睿擎派后續在驅動成熟度、SDK文檔完善度和典型應用參考設計方面持續投入，進一步降低開發者的接入成本。
最后感謝RT-Thread和睿擎派提供的試用機會！
