在AUTOSAR CAN通信棧中，如果說CanDrv是“那個真正和硬件打交道的模塊”，Com是“處理報文信號的模塊”，那么CanIf（CAN Interface）就是站在中間的那個“翻譯官+調度員+狀態管家”。
Source: https://blog.51cto.com/u_16099199/14346328
很多初學者對CanIf的理解僅限于“它是一層接口”，但在真實量產項目中，CanIf遠不止“接口”這么簡單——它是整個CAN通信鏈路中最關鍵的調度中樞、協議翻譯器和狀態機核心。
本文將從架構定位、核心職責、收發流程、狀態管理到配置實踐，系統地剖析AUTOSAR CAN接口層的底層邏輯，幫助你真正理解CanIf為什么不可或缺。
01
CanIf 在 AUTOSAR
架構中的位置
1.1 通信棧全景

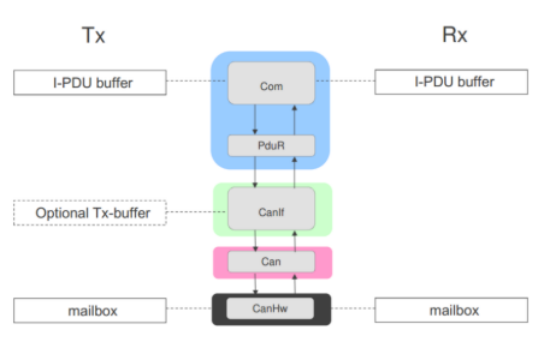

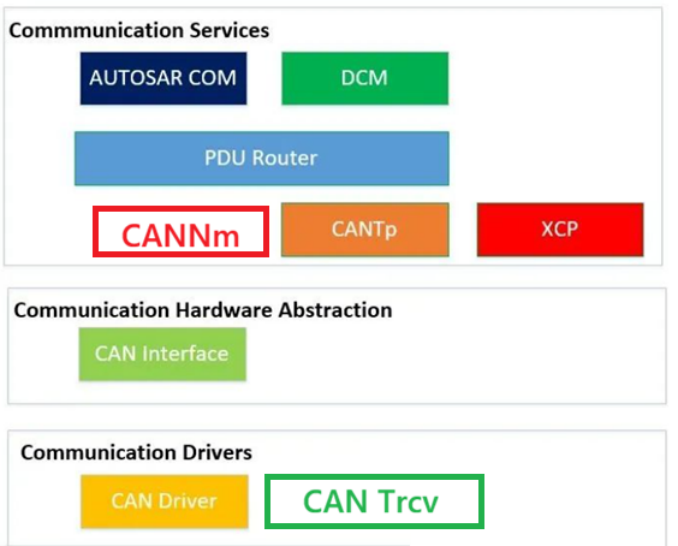

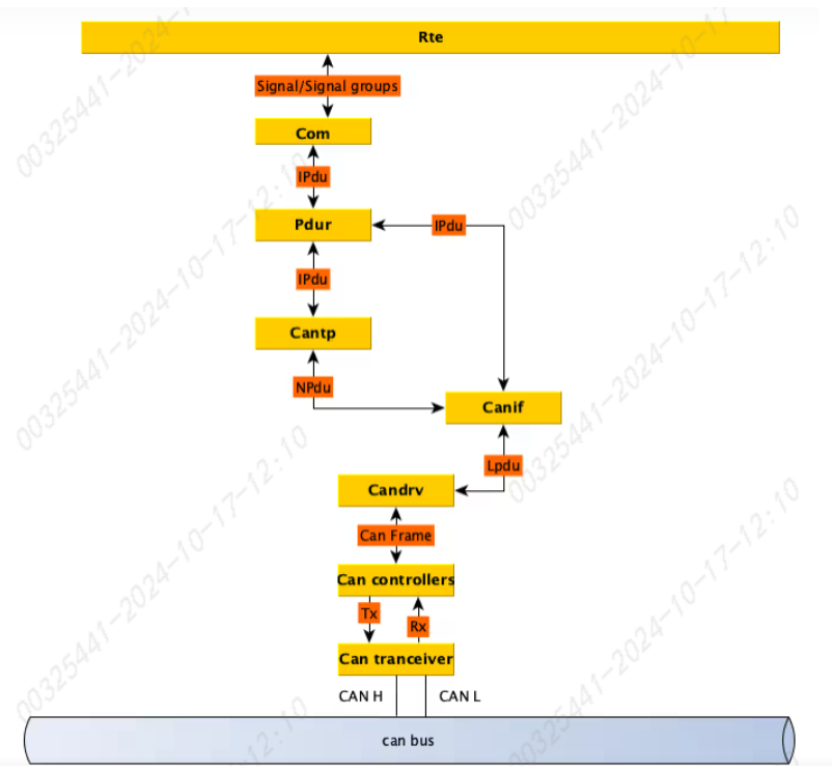

在AUTOSAR Classic Platform中，CAN通信棧的典型結構如下：
這個分層結構的本質不是為了“分層好看”，而是為了解決三個核心工程問題：
1. 多ECU通信標準化：不同廠商、不同芯片的ECU能夠互聯互通；
2. 多CAN控制器統一管理：現代MCU通常有多個CAN控制器，需要統一調度；
3. 上層與硬件徹底解耦：上層應用不需要知道底層用的是哪家芯片的CAN控制器。
1.2 CanIf的上下層關系

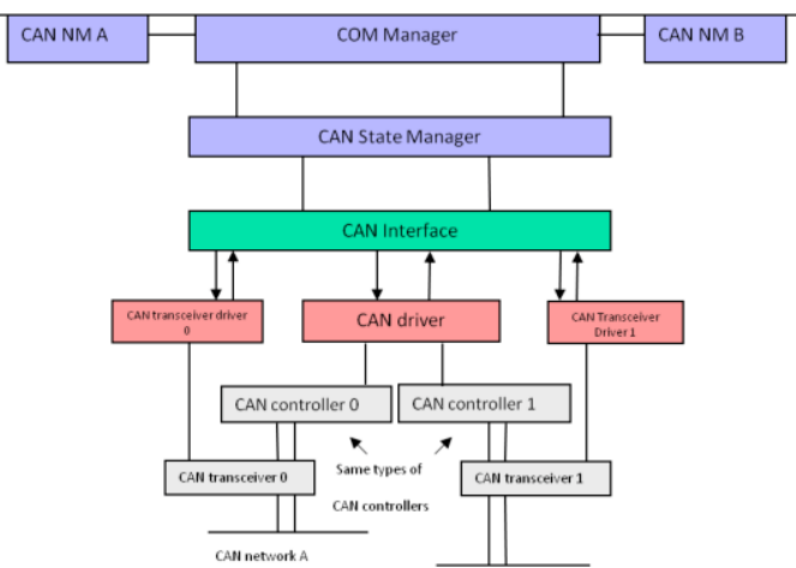

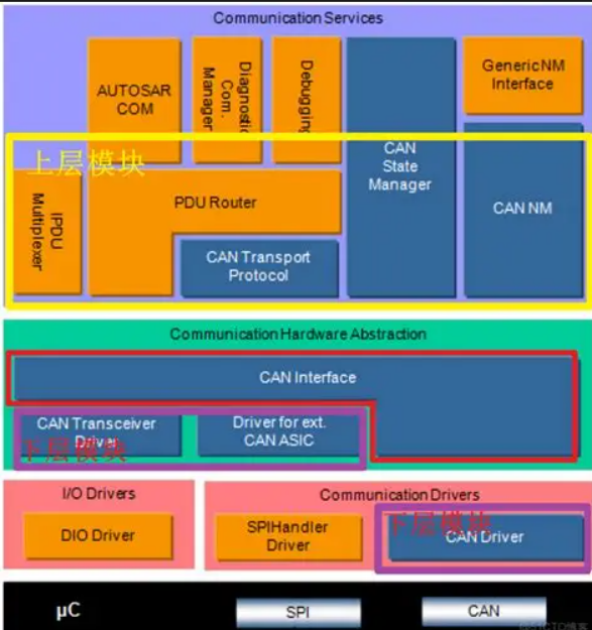

CanIf的上層模塊非常豐富——可以是PduR（應用報文路由）、CanTp（診斷報文傳輸）、CanNm（網絡管理）、EcuM（ECU狀態管理），甚至可以是XCP等。
CanIf的下層模塊主要是兩個：
CanDrv（CAN驅動）：提供對CAN控制器的硬件抽象訪問；
CanTrcv（CAN收發器驅動）：控制CAN收發器的操作模式。
CanIf將多個底層CanTrcv的API映射到一個統一的接口，使得CanSm能夠觸發相應CAN收發器模式的轉換。
CanIf由所有與硬件無關的任務組成，屬于ECU的CAN通信設備驅動程序。底層的CAN設備驅動程序僅專注于訪問和控制特定的CAN硬件設備，而CanIf作為硬件抽象模塊供上層使用。
1.3 為什么不能讓Com直接調CanDrv？
這是理解CanIf價值的關鍵問題。如果沒有CanIf，會發生什么？
強耦合硬件。Com模塊必須知道底層用的是哪個CAN控制器、哪個Mailbox，換一顆MCU整個上層都要重寫。
協議不匹配。Com處理的是Signal/I-PDU，CanDrv處理的是CAN Frame，兩者完全不在一個抽象層級——Com根本不認識什么是CAN ID、什么是DLC。
多控制器管理失控。當MCU有CAN0、CAN1、CAN2三個控制器時，Com無法決定“這個報文該走哪個控制器”。
CanIf的價值正在于此：它屏蔽了“信號世界”和“總線世界”的差異。沒有它，系統直接失去分層意義。
02
CanIf的三大核心任務
CanIf承擔著三項核心任務：協議翻譯、硬件調度、狀態管理。
2.1 任務一：PDU世界與Frame世界的翻譯
這是CanIf最基礎、最直觀的職責。
對于發送來說，發送路徑的完整流程如下：
>Com生成I-PDU → PduR路由 → CanIf查表 → 轉換為CAN Frame → 調用CanDrv發送

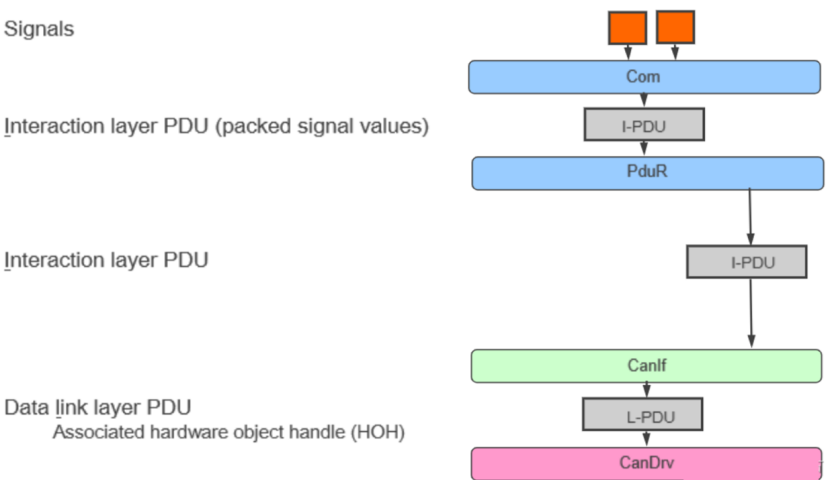

CanIf在這里做的是“翻譯”：把上層傳來的L-PDU（包含數據、長度等信息）轉換成CAN硬件能理解的CAN Frame（包含CAN ID、DLC、Data等）。
對于接收來說，接收路徑的流程如下：
>CAN Frame進入CanDrv → CanIf接收中斷 →解析Frame → 還原PDU → 上送Com
CanIf在這里做的是“逆向翻譯”：把CAN硬件傳來的CAN Frame解析成上層能理解的L-PDU。
Source: https://blog.csdn.net/djkeyzx/article/details/134370822
注意這里L-PDU與CAN Frame的對應關系
在深入理解翻譯過程之前，需要先厘清幾個關鍵概念：
L-SDU（Link層Service Data Unit）：CAN數據鏈路層的服務數據單元，是L-PDU中的數據字段
L-PDU（Link層Protocol Data Unit）：由Identifier（CAN ID）、DLC（數據長度）和L-SDU（數據）組成
L-PDU Handle：L-PDU句柄，由CanIf定義并提供
CanIf的翻譯工作，本質上就是建立L-PDU與CAN Frame之間的映射關系。每個Tx L-PDU在配置時靜態分配到一個HTH，每個Rx L-PDU靜態分配到一個HRH。
2.2 任務二：HTH/HRH——硬件調度的核心

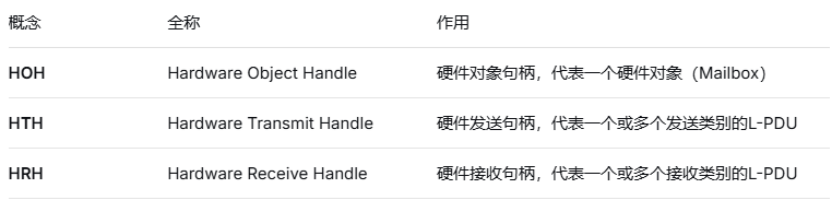

如果說翻譯是CanIf的“語言能力”，那HTH/HRH就是CanIf的“調度能力”。HTH和HRH是理解CanIf調度機制的核心概念：
更形象地說：HTH決定“這個PDU該用哪個CAN控制器、哪個Mailbox發出去”；HRH：決定“從哪個CAN控制器、哪個Mailbox收進來”。
理解HTH/HRH的關鍵，在于理解三層映射關系：
第一層（硬件層）：CanDrv中創建硬件對象（Hardware Object），每個硬件對象對應CAN RAM中的一個或多個Mailbox。
第二層（句柄層）：CanIf中創建HTH和HRH，每個HTH/HRH鏈接到CanDrv中的一個硬件對象。
第三層（PDU層）：創建L-PDU并分配到對應的HTH或HRH。

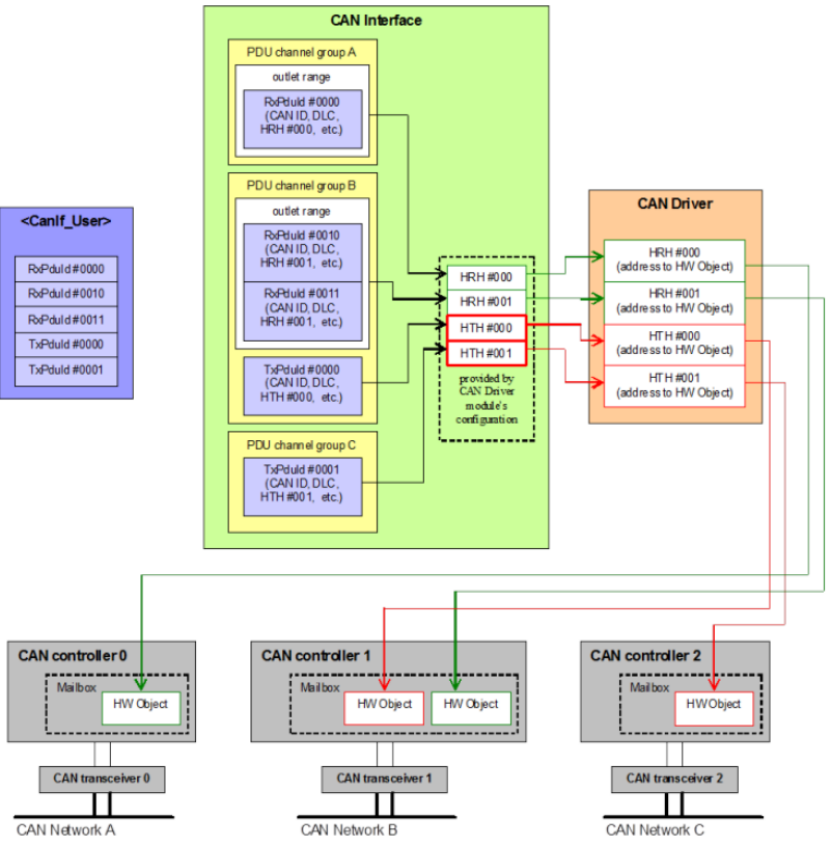

CanIf維護著一張核心映射表：
>PDU ID → HTH → CAN Controller → Mailbox
這張表是整個CAN系統“可擴展性”的核心——當需要增加一個新的發送報文時，只需要在配置表中增加一條映射記錄，上層代碼完全不需要改動。
Source：AUTOSAR CAN Interface
HTH/HRH的配置還涉及Full CAN與Basic CAN的選擇：Full CAN模式是指一個HRH只接收一個特定的CAN ID。硬件直接過濾，CPU負擔小，適合關鍵報文。而Basic CAN模式是指一個HRH可以接收一組CAN ID（通過硬件過濾）或一個范圍的CAN ID。CanIf需要做軟件過濾來判斷是否為需要接收的PDU。
HRH可以配置為接收：
單一CAN ID（Full CAN）
一組CAN ID（Basic CAN）
一個范圍的CAN ID（Basic CAN）
所有CAN ID
現代MCU（如TC397）通常有多個CAN控制器：
CAN0：高速CAN（動力系統）
CAN1：診斷（UDS/OBD）
CAN2：ADAS感知
不同報文可能走不同的控制器。CanIf在這里的職責是決定每一個PDU到底走哪一個CAN控制器。
這種設計使得系統具有極強的可擴展性——增加一個新的CAN控制器，只需要在CanIf配置層增加相應的HTH/HRH映射，上層模塊完全不受影響。
2.3 任務三：狀態機管理——很多人忽略但極其重要
CAN通信不是“發出去就結束”，而是一個完整的生命周期。真實項目中的問題往往不是“發不出去”，而是：
發了一半丟了
ACK沒回來
Bus-Off恢復失敗
FIFO堵塞
這些問題都在CanIf層暴露或被管理。

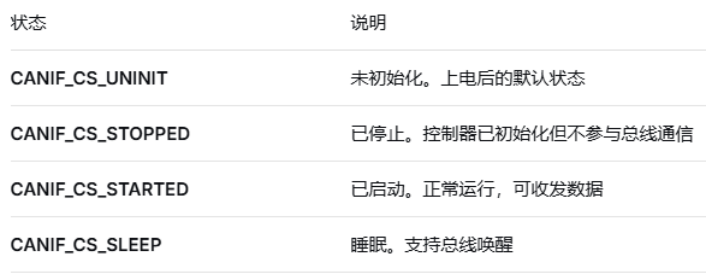

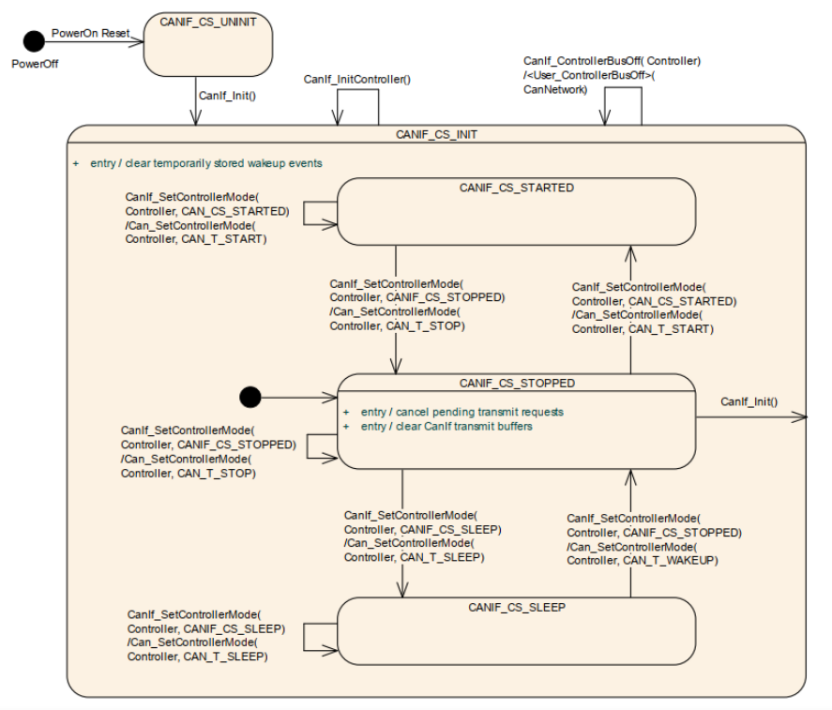

CanIf管理著CAN控制器的四種狀態：
上層通過`CanIf_SetControllerMode()`請求更改控制器狀態。CanIf將CanSm的操作模式請求傳遞給相應的底層CAN控制器。
Source：AUTOSAR CAN Interface
當CanDrv檢測到Bus Off事件時，會調用`CanIf_ControllerBusOff()`回調通知CanIf。CanIf進而將事件傳遞給CanSm進行錯誤恢復處理。

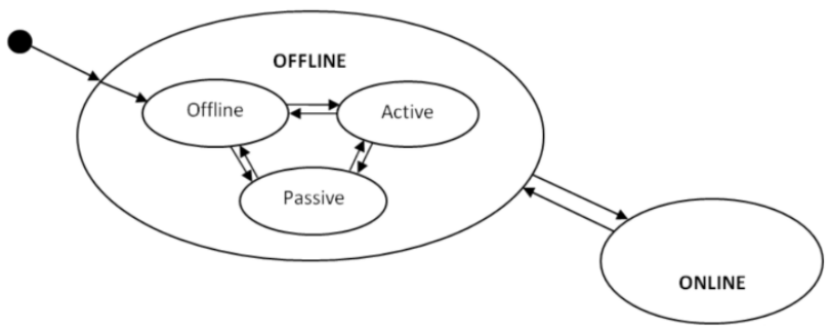

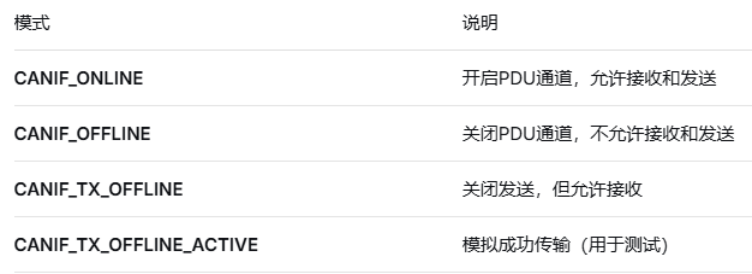

除了控制器狀態，CanIf還管理每個PDU通道的通信模式：
只有當控制器處于STARTED狀態時，才允許通過`CanIf_SetPduMode()`更改PDU通道模式。

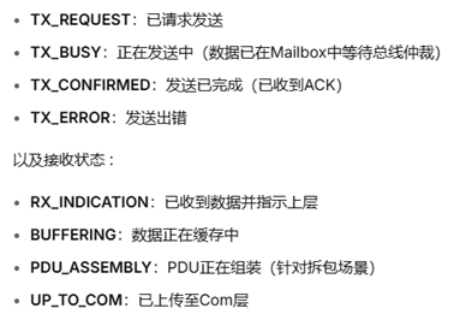

另外，CanIf管理著每個L-PDU的發送狀態：
這些狀態機是CanIf進行錯誤檢測和恢復的基礎。
03
CAN幀發送流程詳解
3.1 完整發送路徑
當上層模塊（如PduR）調用`CanIf_Transmit()`時，完整的發送流程如下：
上層調用`CanIf_Transmit()` → CanIf檢查發送狀態（控制器模式、PDU通信模式）→ 匹配對應的CanDrv → 根據配置找到對應的HTH → 調用`Can_Write()` → CanDrv寫Mailbox并請求發送 → 硬件發送 → 發送完成中斷 → CanDrv調用`CanIf_TxConfirmation()` → CanIf通知上層
3.2 發送緩沖機制
Source: https://blog.csdn.net/djkeyzx/article/details/134370822
`CanIf_Transmit()`的返回值有兩種情況：
情況一：未啟用發送緩沖
如果`Can_Write()`返回成功（CAN_OK），`CanIf_Transmit()`返回E_OK
如果`Can_Write()`返回失敗（如CAN_BUSY），`CanIf_Transmit()`返回E_NOT_OK
情況二：啟用了發送緩沖
即使`Can_Write()`因Mailbox滿而返回CAN_BUSY，`CanIf_Transmit()`也會將PDU存入CanIfTxBuffer
`CanIf_Transmit()`返回E_OK，上層無需重新發起傳輸請求
當HTH空閑時，CanIf從緩沖區取出PDU重新嘗試發送
CanIfTxBuffer支持三種處理方式：
PRIO_BY_CANID：按CAN ID優先級處理（ID越小優先級越高）
FIFO：先進先出處理
NONE：禁用Tx緩存（當硬件Mailbox為Full類型時必須設為NONE）
這種緩沖機制有效緩解了“上層發送速率高于總線發送速率”時的問題。

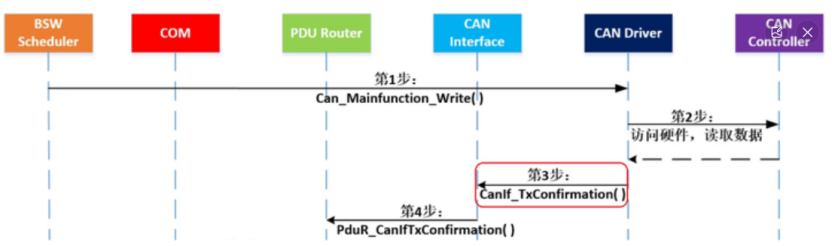

3.3 發送確認的回調鏈
發送確認的回調鏈是理解“發送完成通知”的關鍵：
1. CAN控制器發送完成后觸發Tx Complete中斷
2. CanDrv的ISR中調用`CanIf_TxConfirmation()`
3. CanIf根據配置找到對應的上層模塊
4. 調用上層的確認回調（如`PduR_TxConfirmation()`）
CanIf還提供了`CanIf_ReadTxNotifyStatus()`服務，用于查詢任意Tx L-SDU的發送確認狀態。
Source: https://zhuanlan.zhihu.com/p/268430023
04
CAN幀接收流程詳解
4.1 完整接收路徑
接收路徑的起點在CanDrv：

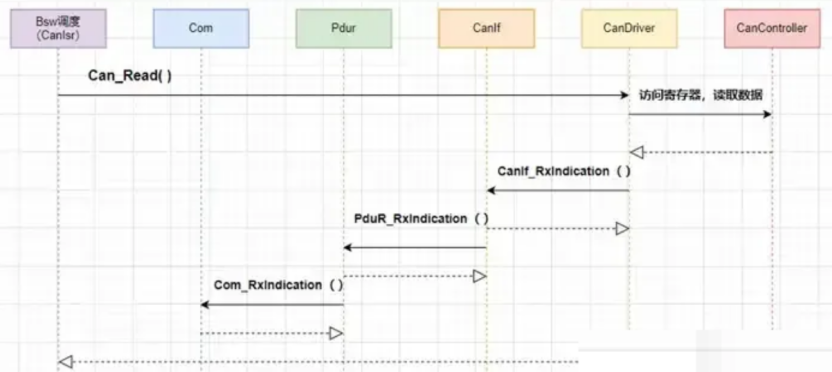

CAN總線 → CAN控制器接收 → 存入Mailbox → 接收中斷 → CanDrv調用`CanIf_RxIndication()` → CanIf根據HRH配置匹配PDU → 軟件過濾（Basic CAN模式）→ 調用上層回調（如`PduR_RxIndication()`）
Source: AUTOSAR CAN Interface
4.2 接收處理的兩步匹配
第一步：硬件匹配。CanDrv接收到CAN幀后，將CAN ID、報文類型、DLC等內容一起傳給CanIf。其中CAN報文類型已經包含在`CanIf_RxIndication()`的CanId參數中——例如`0x00000123`代表標準幀CAN格式的0x123報文，`0x01000123`代表標準幀CANFD格式的0x123報文。
第二步：軟件過濾。對于Basic CAN模式，CanIf需要根據配置的CAN ID范圍進行軟件過濾，判斷是否為需要接收的PDU。CanIf模塊會定義CAN矩陣（或DBC）里所有需要接收的報文的CAN ID、報文類型、DLC。
CanIf還提供了`CanIf_ReadRxNotifyStatus()`服務，用于查詢任意Rx L-SDU的接收指示狀態。
4.3 接收分發
CanIf的一個重要職責是：將接收到的CAN幀分發到正確的上層模塊。分發目標可以是PduR、CanTp、J1939Tp或直接到CanNm。
“所有的CAN報文都必須經過CanIf模塊”這句話實際上隱含了兩個關鍵問題：
1. 為什么接收報文經過了CanIf，就知道要往哪個上層送？
2. 如果是CAN矩陣里沒有定義的報文，CanIf能知道上層模塊是誰嗎？
答案就在配置*中——每個Rx PDU在配置時都指定了對應的上層模塊（通過`Rx Indication UL`配置項）。
05
CanIf的配置要點
CanIf的配置比CanDrv稍微復雜一些，一級配置容器就有6個。理解配置結構是正確使用CanIf的前提。
5.1 主要配置容器
CanIfCtrlDrvCfg：關聯CAN物理節點的配置。包含對CanIf HOH配置容器的引用，以及對Can模塊的引用。
CanIfCtrlCfg：每個CAN通道的參數配置。包括引用Can模塊的控制器配置、是否支持J1939動態地址、引用收發器配置、是否支持喚醒等。
CanIfTrcvCfg：CAN收發器相關設置。僅是對CanTrcv模塊收發器配置的引用。

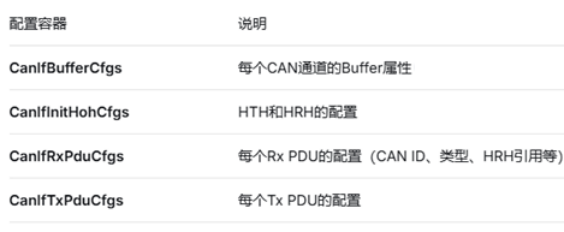

CanIfInitCfg：最重要的配置單元，包含四個二級配置容器：
Source:https://blog.csdn.net/Anghuikeji/article/details/145548007
5.2 HTH和HRH的配置
1）HTH配置（`CanIfHthCfg`）：
`HthCanCtrlIdRef`：引用對應的CAN控制器
`HthIdSymRef`：引用Can模塊定義的Tx類型CAN硬件對象

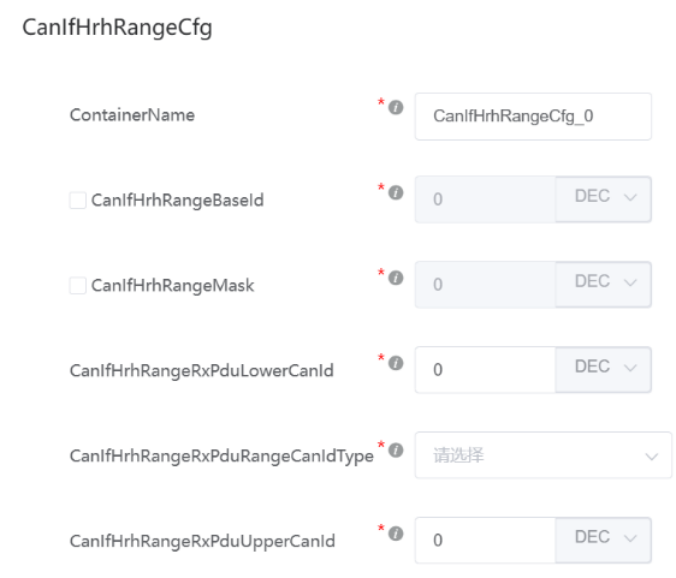

2）HRH配置（`CanIfHrhCfg`）：
`HrhCanCtrlIdRef`：引用對應的CAN控制器
`HrhIdSymRef`：引用Can模塊定義的Rx類型CAN硬件對象
Source:https://blog.csdn.net/Anghuikeji/article/details/145548007

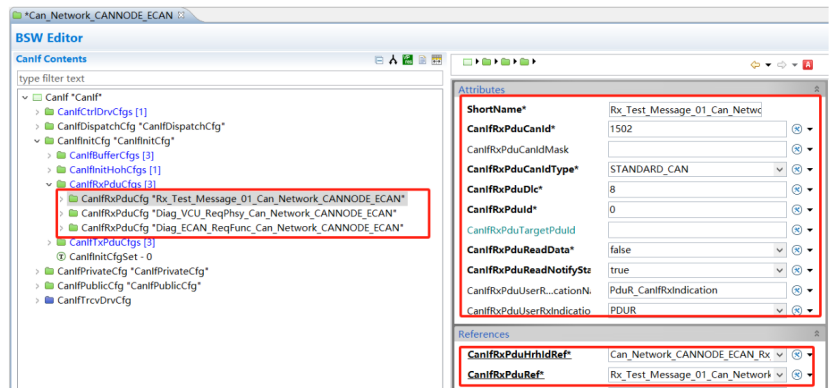

5.3 Rx PDU配置的關鍵項
每個Rx PDU的配置包含：
RxPduCanId：CAN ID
CanIdType：CAN報文類型（標準/擴展、FD/非FD，共6種組合）
HRH引用：對應哪個硬件接收句柄
EcuC中Pdu的引用：PDU的存放位置
RxIndicationUL：指定上層模塊（如PduR、CanNm等）
CANIF的配置可以概括為兩部分：
向上：指定各個PDU的上層模塊
向下：配置HOH（對應Mailbox和Buffer、CAN幀類型）
Source: https://geekli.blog.csdn.net/article/details/143117821
06
Canlf與CanSM的協作
CanIf與CanSM（CAN狀態管理器）的協作是錯誤處理和模式管理的核心。
Source：AUTOSAR CAN Interface
1) 控制流
CanSM通過CanIf提供的接口控制CAN控制器和CAN收發器。流程如下：
>CanSM發起模式請求 → CanIf接收請求 → 傳遞給對應的CanDrv → CanDrv執行硬件操作 → 結果通過回調返回
2) 事件上報
當CanDrv檢測到硬件事件（如Bus Off、模式切換完成等）時：
1. CanDrv調用CanIf的回調函數（如`CanIf_ControllerBusOff()`、`CanIf_ControllerModeIndication()`）
2. CanIf處理事件并更新內部狀態
3. CanIf將事件傳遞給CanSM
3) Bus Off恢復流程
以Bus Off恢復為例，完整的協作流程如下：
1. CanDrv檢測到Bus Off → 調用`CanIf_ControllerBusOff()`
2. CanIf更新控制器狀態 → 通知CanSM
3. CanSM啟動錯誤恢復機制
4. CanSM調用`CanIf_SetControllerMode(CANSM_CS_STARTED)`請求重啟控制器
5. CanIf將請求傳遞給CanDrv
6. CanDrv執行硬件復位和重新初始化
7. 恢復成功后通過`CanIf_ControllerModeIndication()`通知上層
07
常見配置陷阱與注意事項
1) HTH與Mailbox數量不匹配
HTH引用的Mailbox數量超過了實際配置的Mailbox數量，會導致`Can_Write()`始終返回CAN_BUSY。
2) Full CAN與Basic CAN的Buffer配置沖突
當硬件Mailbox為Full CAN類型時，`TxBufferHandlingType`必須設置為NONE。如果錯誤地配置為PRIO_BY_CANID或FIFO，會導致不可預知的行為。
3) CAN ID類型配置錯誤
`CanIdType`有6種組合。如果配置的CAN ID類型與實際接收到的幀類型不匹配，報文將被丟棄。
4) 上層模塊配置缺失
每個Rx PDU必須配置`RxIndicationUL`指定上層模塊。如果配置缺失或錯誤，接收到的報文將無處可去。
5) 發送緩沖溢出
當啟用了發送緩沖且上層發送速率持續高于總線發送速率時，TxBuffer可能溢出。需要合理配置Buffer大小，或在應用層做流控。
08
總 結
CanIf作為AUTOSAR CAN通信棧的“中間樞紐”，承擔著連接上層通信服務與底層CAN硬件的橋梁作用。理解CanIf的關鍵在于把握以下幾點：
1. 架構定位：CanIf位于PduR/CanTp/CanNm等上層模塊與CanDrv/CanTrcv等下層驅動之間，是硬件抽象層的核心組件
2. 三大核心任務：
協議翻譯：在L-PDU與CAN Frame之間進行雙向轉換
硬件調度：通過HTH/HRH將PDU映射到具體的CAN控制器和Mailbox
狀態管理：管理控制器狀態、PDU通道模式和收發狀態機
Source:https://blog.csdn.net/king110108/article/details/129991962
3. 發送機制：`CanIf_Transmit()`支持發送緩沖，當CanDrv返回CAN_BUSY時可將PDU暫存，待HTH空閑時重新發送
4. 接收機制：Full CAN模式由硬件直接過濾，Basic CAN模式需要CanIf進行軟件過濾
5. 配置核心：CanIf的配置圍繞HTH/HRH、Buffer和PDU三個維度展開，關鍵在于建立正確的“PDU → HOH → 硬件對象”映射關系
6. 錯誤處理：CanIf是Bus Off等錯誤事件的第一接收者，負責將事件傳遞給CanSM進行恢復處理
掌握了這些，你就真正理解了CanIf——它不僅僅是一層“接口”，而是CAN通信棧中承上啟下的調度中樞。下次配置CAN通信時，當面對那一長串配置項時，你就能清晰地知道：每一個HTH/HRH在做什么，每一個PDU配置在解決什么問題，每一個狀態轉換在保護什么。
