AUTOSAR Com層全面解析：從Signal到I-PDU

在前幾篇文章中，我們已經深入剖析了CanDrv（硬件驅動層）、CanIf（接口抽象層）和PduR（PDU路由層），它們分別解決了“怎么操作硬件”、“怎么調度硬件”和“數據該往哪送”的問題。但還缺一個關鍵環節：應用層的軟件組件（SWC）不認識CAN ID、不認識DLC，它們只認識有業務含義的信號——車速、轉速、油門踏板位置、方向盤角度……，誰來把這些“業務信號”打包成底層能理解的PDU？誰來把底層收到的PDU拆解成應用能認出的信號？

解決這個問題的，正是本文的主角——Com（Communication模塊）。

Com模塊是AUTOSAR通信棧中離應用最近的一層。應用層完全不用考慮底層是CAN、LIN還是FlexRay，只需要通過Com提供的信號接口讀寫數據即可。Com模塊負責將信號打包成I-PDU發送給PduR，也將從PduR收到的I-PDU拆包成信號提供給應用。如果說PduR是通信棧的“總交換機”，那Com就是通信棧的 “信號翻譯官” ——它把“業務語言”（Signal）翻譯成“傳輸語言”（I-PDU），也把“傳輸語言”翻譯回“業務語言”。

Source: AUTOSAR COM

本文將從架構定位、信號與IPDU的關系、收發流程、傳輸模式、通知機制、信號網關到配置實踐，系統地剖析AUTOSAR Com模塊的底層邏輯，幫助你真正理解這個離應用最近的通信模塊。

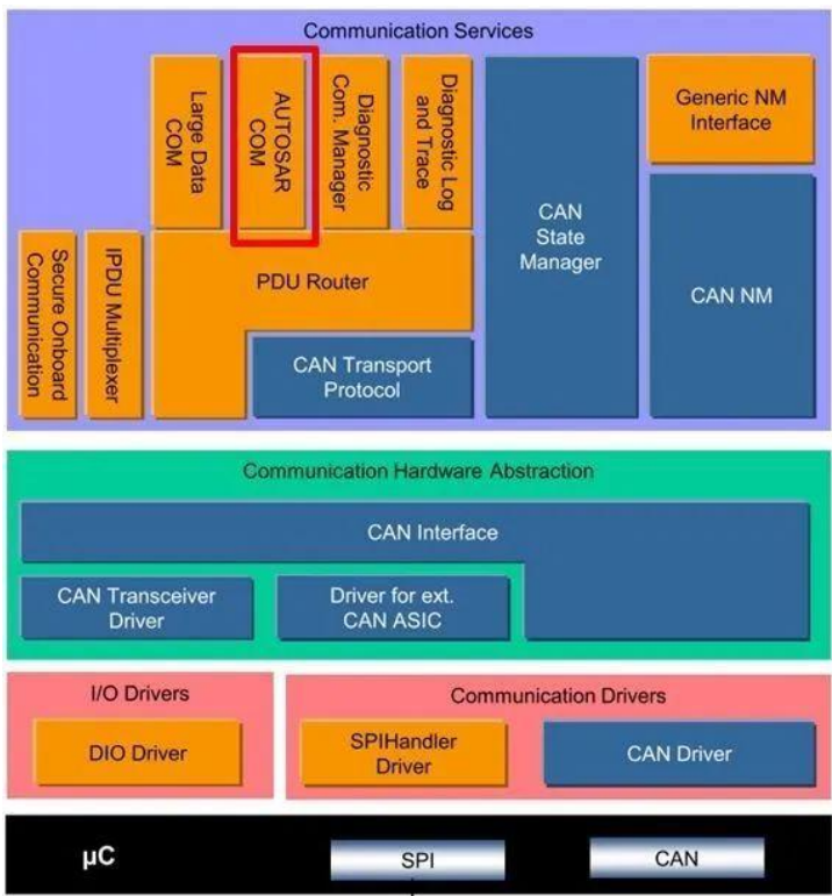

2.1 通信棧全景

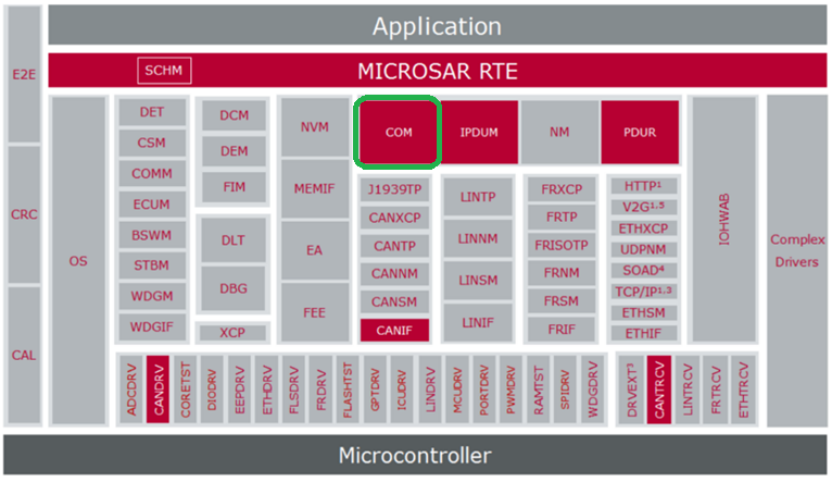

在AUTOSAR Classic Platform中，Com位于服務層（Services Layer），是通信服務模塊的核心組成部分。

Source: https://blog.csdn.net/xxdw1992/article/details/133749959

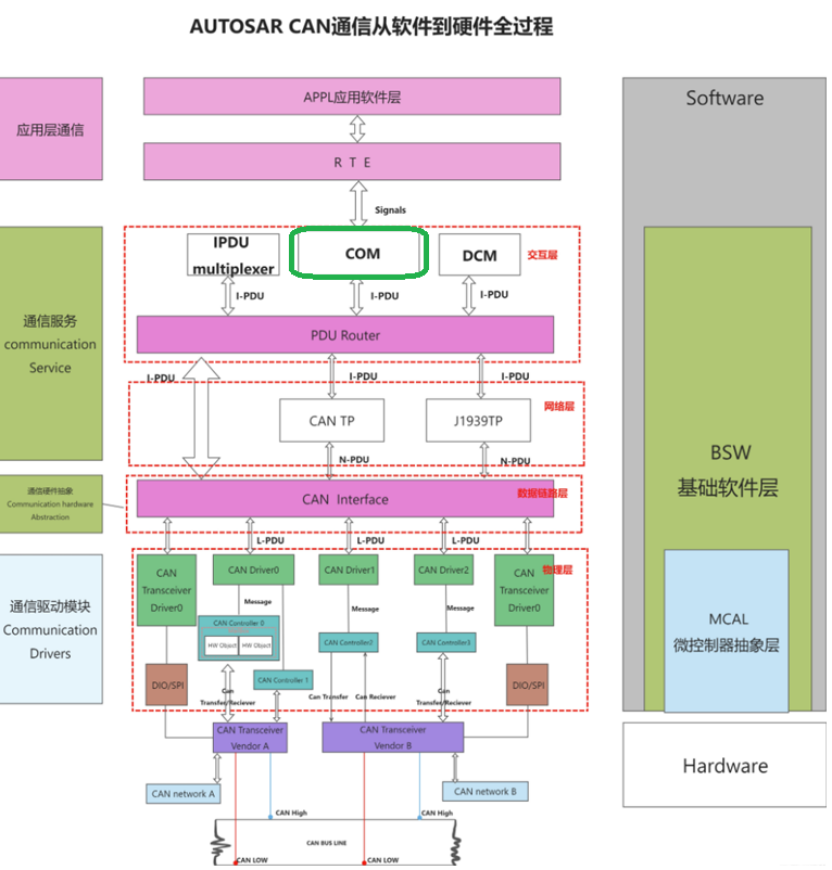

它的上下位置關系如下：

Application Layer（SWC/Runnables）

   ↓ ↑

RTE（運行時環境）

   ↓ ↑

Com（通信模塊）← 本文主角

   ↓ ↑

PduR（PDU路由器）

   ↓ ↑

CanIf/LinIf/FrIf（通信接口模塊）

   ↓ ↑

CanDrv/LinDrv/FrDrv（驅動層）

Com模塊為軟件組件（SWC）提供了標準化的通信接口，隱藏了底層通信的復雜性。應用層只需要根據信號的實際意義進行應用開發即可，其余工作都可以交給底層軟件處理。

2.2 為什么需要Com？

這個問題可以反過來想：如果沒有Com會怎樣？

場景一：應用發送車速信號。SWC想發一個“車速=80km/h”的信號，如果沒有Com，SWC需要自己構造CAN幀——填寫CAN ID、DLC、按照DBC定義的位偏移把80塞進去——這等于讓應用層工程師變成了協議工程師。

場景二：應用接收發動機轉速。SWC從CAN幀里收到了原始數據，需要自己解析——從哪個bit開始、占幾個bit、是大端還是小端、要不要符號擴展——每個SWC都要重復實現這些邏輯。

場景三：多總線通信。同一個信號可能來自CAN，也可能來自LIN。如果沒有Com，SWC需要區分“這個信號走哪個總線”，代碼與硬件強耦合。

Com的價值正在于此：它把“面向信號的世界”和“面向PDU的世界”徹底隔離。SWC只認信號名和信號值，Com負責信號與PDU之間的雙向轉換。這正是AUTOSAR分層架構的精髓所在。

在深入理解Com的工作機制之前，需要先掌握幾個核心概念。

Source: vector training

3.1 Signal（信號）

Signal是Com模塊處理的基本數據單元。一個信號對應DBC（CAN數據庫）或LDF文件（LIN數據庫）中定義的一個通信信號。

每個信號都有明確的物理含義——車速、轉速、溫度、開關狀態等。信號在DBC中定義了：

• 起始位 (Start Bit）：在IPDU中的起始位置；




• 長度 (Length）：占用的bit數；




• 字節序 (Byte Order）：大端還是小端；




• 數據類型：uint8、uint16、sint32、float32等；




• 初始值、無效值等。

Com模塊為上層應用提供了面向信號的接口——應用通過`Com_SendSignal()`發送信號，通過`Com_ReceiveSignal()`接收信號。應用完全不需要知道這個信號在哪個IPDU里、在哪個bit位置、走哪條總線。

3.2 I-PDU (交互層協議數據單元)

I-PDU是Com與PduR之間傳遞的數據單元。一個I-PDU就是一幀完整的CAN報文——包含多個Signal打包在一起。

I-PDU由三部分組成：

• 數據緩沖區 (Buffer)：實際的數據內容（一個或多個Signal按位排列）；




• 長度 (Length)：數據的字節數；




• ID：唯一標識這個PDU的編號。

Signal與I-PDU的關系：Signal是“業務數據”，I-PDU是“傳輸容器”。Com負責把多個Signal按照DBC定義的位排列方式打包進I-PDU，也負責把收到的I-PDU拆包成一個個Signal。

3.3 Signal Group（信號組）

Signal Group是為了支持復雜數據類型而引入的概念。AUTOSAR COM模塊一致地發送和接收信號組，為復雜數據類型提供必要的一致性。

通俗地說，Signal Group就是一個I-PDU里面幾個Signal的集合，這幾個Signal的操作需要保持一致性。比如一個“時間”信號組包含“時、分、秒”三個Signal——這三個Signal必須同時更新才有意義，獨立獲取任何一個都會失去意義。

為了實現信號組內容的一致性，Com為每個Signal Group額外設置了一片Shadow Buffer（影子緩沖區） 。在發送或接收Signal Group時，數據先整體拷貝到Shadow Buffer，再整體拷貝到IPDU Buffer。拷貝過程中會關閉全局中斷，保證操作不被中斷干擾。

3.4 Update Bit（更新位）

Update Bit是一種信號級別的通知機制。

當發送端調用`Com_SendSignal()`或`Com_SendSignalGroup()`時，Com模塊會自動設置該信號（或信號組）對應的Update Bit。接收端檢測到Update Bit后，才會繼續后續的信號處理（字節序轉換、無效值檢查、過濾等）；否則丟棄該信號，停止后續處理。

關鍵點：Update Bit每調用一次發送只會設置一次——即總線上只會呈現一次帶有Update Bit更新的I-PDU，后續都是Update Bit沒更新的I-PDU。

Com模塊承擔著三項核心任務：信號打包與拆包、通信控制、數據后處理。

Source: https://blog.csdn.net/geek_liyang/article/details/142671389

4.1 任務一：信號打包與拆包

這是Com最基礎、最核心的職責。

打包（發送方向）：

>應用調用`Com_SendSignal()` → Com進行字節序轉換 → 將信號值寫入I-PDU的指定位位置 → 根據傳輸模式?jīng)Q定是否發送 → 調用`PduR_ComTransmit()`

拆包（接收方向）：

>下層調用`Com_RxIndication()` → Com對每個信號進行字節序轉換 → 符號擴展 → 過濾檢測 → 通知應用

4.2 任務二：通信傳輸控制

Com通過I-PDU Group來管理一組I-PDU的啟動和停止。

I-PDU Group的核心規則：

• 一個I-PDU可以屬于0個或多個I-PDU Group；




• 一個I-PDU Group內的所有I-PDU方向必須一致（全是發送或全是接收）；




• 如果I-PDU屬于任何一個已啟動的Group，則該I-PDU可通信；




• 如果I-PDU不屬于任何Group，則初始化后一直可通信（無法停止）；




• 所有I-PDU Group在Com初始化后默認處于停止?fàn)顟B(tài)。

通過`Com_IpduGroupStart()`和`Com_IpduGroupStop()`可以啟動或停止一個I-PDU Group。當一個Group被啟動時，Com會初始化最小延遲時間、重啟接收死限監控、清除所有Update Bit等。當一個Group被停止時，對該Group內信號的發送/接收調用將返回`COM_SERVICE_NOT_AVAILABLE`。

I-PDU Group的實際應用場景：ECU上電后，某些報文組（如診斷報文）可能暫時不需要通信，可以通過停止對應的I-PDU Group來節省總線帶寬和CPU資源。當診斷會話激活時，再啟動對應的Group。

4.3 任務三：數據后處理

Com在打包和拆包之外，還提供了一系列數據后處理功能：

• 字節序轉換 (Endianness Conversion）：在不同系統之間傳輸時確保數據一致性




• 符號擴展 (Sign Extension）：將有符號信號從N位擴展到目標類型大小




• 信號過濾 (Signal Filtering）：在接收側評估過濾條件




• 信號超時監測 (Signal Timeout）：監測接收信號是否超時




• 初始化值和無效值：提供默認值和數據無效時的替代值

這些功能讓應用層開發者完全不用關心底層的字節序、位偏移、符號位等細節——Com全部處理好了。

5.1 三種信號值

AUTOSAR Com定義了三種信號值：

初始值 (Init Value）：Com啟動后，將所有I-PDU和信號設置為初始值。Com使用配置參數`ComSignalInitValue`的低N位初始化每個N位信號。該值一直使用到被覆蓋為止。

數據無效值 (Invalid Value)：當應用無法提供有效值時，通過`Com_InvalidateSignal()`讓Com內部執行帶有配置的`ComSignalDataInvalidValue`的`Com_SendSignal()`。`ComTransferProperty`和傳輸模式?jīng)Q定了無效值在總線上的傳輸方式。

正常值 (Normal Value)：初始化階段之后的有效值。

5.2 發送信號屬性

每個發送信號可以配置兩種屬性：

Triggered (觸發)：調用`Com_SendSignal()`會觸發相關I-PDU的發送。但如果該I-PDU的發送模式被配置為Periodic (周期)，則只更新信號值，不觸發立即發送，而是等到下一周期發送。

Pending (延遲)：調用`Com_SendSignal()`不會觸發相關I-PDU的發送。信號值被更新到I-PDU中，但發送時機由I-PDU的傳輸模式?jīng)Q定。

這是Com模塊最復雜也最關鍵的部分。每個I-PDU可以支持兩種不同的傳輸模式。

6.1 三種基礎傳輸模式

DIRECT（直接模式）：

• I-PDU在每次信號更新時立即發送




• 只要有任意一個Signal被更新，就觸發發送




• 適合對實時性要求高的信號（如安全相關信號）

PERIODIC（周期模式）：

• I-PDU以固定的時間周期發送




• 不管信號是否更新，周期到了就發




• 發送周期由`ComTxModeTimePeriod`配置




• 適合需要持續監控的狀態信號（如心跳信號）

MIXED（混合模式）：

• 結合了DIRECT和PERIODIC的特點




• 信號更新時觸發發送（DIRECT行為）




• 同時也有一個最小發送間隔（Minimum Delay Timer）——兩次發送之間必須間隔至少`ComMinimumDelayTime`




• 如果信號更新頻率過高，實際發送頻率會被限制在最小間隔以上




• 適合既要實時響應又要控制總線負載的場景

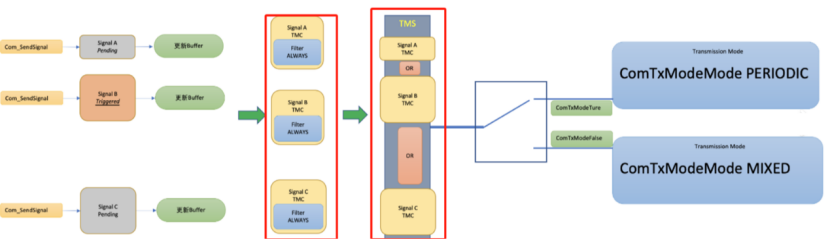

6.2 傳輸模式條件（TMC）

AUTOSAR COM規范中，同一I-PDU可以設置兩種發送模式。對其中各信號的傳輸模式條件（TMC）進行計算后，I-PDU選擇其中一種模式進行發送。

簡單來說，TMC允許I-PDU在不同條件下切換不同的傳輸模式。例如：

• 正常運行時使用PERIODIC模式（每100ms發一次）;




• 當某個關鍵信號發生變化時切換到DIRECT模式（立即發送）。

這種設計在保證實時性的同時，有效控制了總線負載。

6.3 最小延遲時間（Minimum Delay Time）

為了避免總線過載，Com支持配置I-PDU之間的最小發送間隔。

`ComMinimumDelayTime`定義了同一個I-PDU兩次連續發送之間的最小時間間隔。當I-PDU被觸發發送時，如果距離上一次發送的時間小于`ComMinimumDelayTime`，本次發送會被延遲到最小間隔到期之后。

這對于高頻信號尤其重要——防止一個信號每秒變化1000次時，總線被同一幀報文刷爆。

7.1 發送流程（下行）

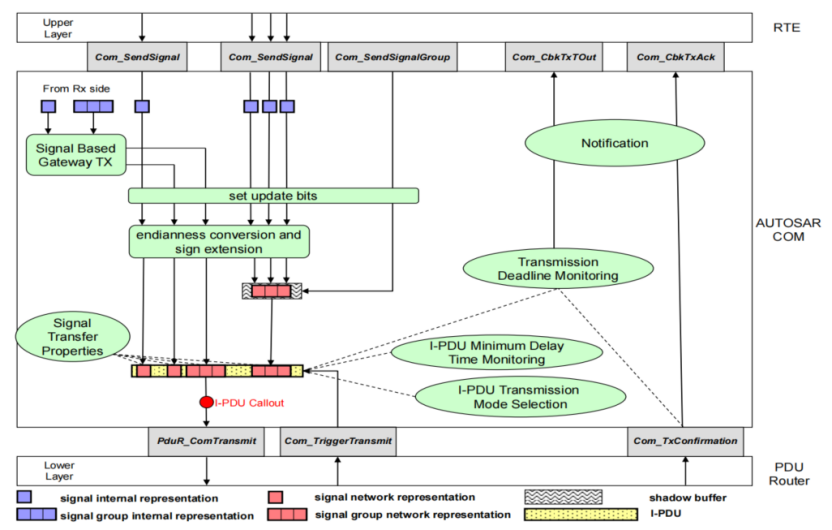

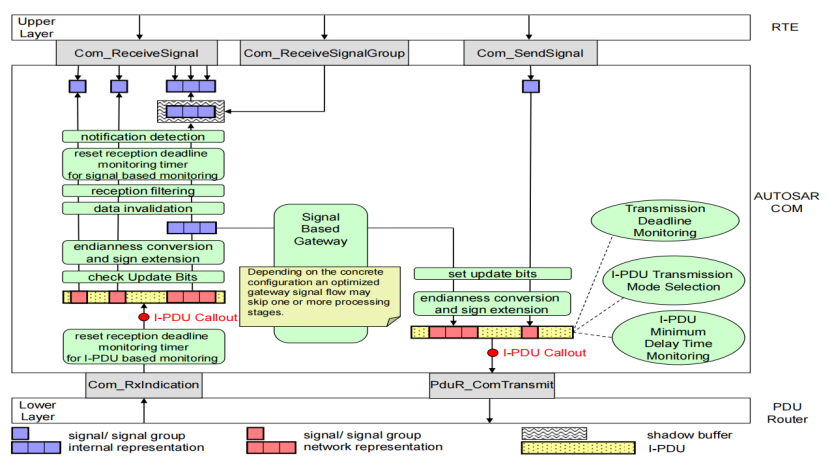

Source: specification of AUTOSAR COM

完整的發送流程如下：

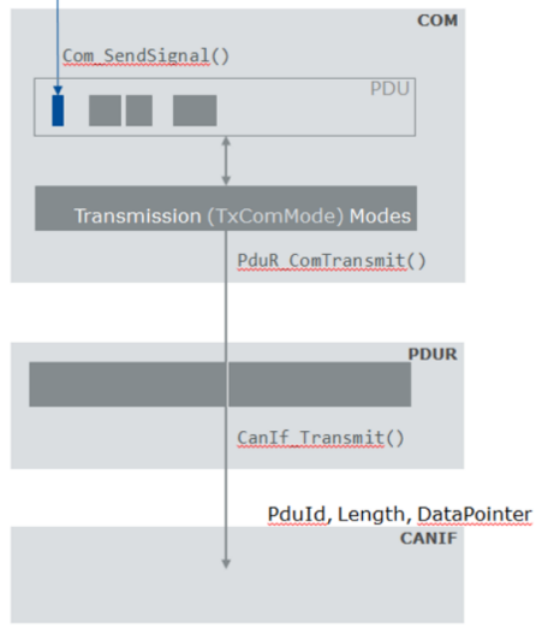

Step 1: 應用調用Com_SendSignal(SignalId, SignalValue)

       ↓

Step 2: Com進行字節序轉換（大端/小端轉換）

       ↓

Step 3: 將轉換后的信號值寫入I-PDU的指定位位置

       ↓

Step 4: 設置對應的Update Bit（如有配置）

       ↓

Step 5: 根據信號屬性（Triggered/Pending）和I-PDU傳輸模式?jīng)Q定是否立即發送

       ↓

Step 6: 如果是Triggered且非Periodic模式 → 立即調用PduR_ComTransmit()

       ↓

Step 7: 如果是Pending或Periodic模式 → 等待周期到達或下次觸發

       ↓

Step 8: 啟動發送死限監控定時器

       ↓

Step 9: PduR → CanIf → CanDrv → CAN總線

關鍵點：

• 對于內部信號 (同一ECU內通信)，直接將信號數據復制到接收信號數據區，并執行通知操作




• 對于外部信號 (需要通過總線發送)，按照上述流程走完整路徑




• `Com_SendSignal()`返回后，并不代表信號已經發送到總線上——它只表示信號已成功寫入I-PDU緩沖區

7.2 接收流程（上行）

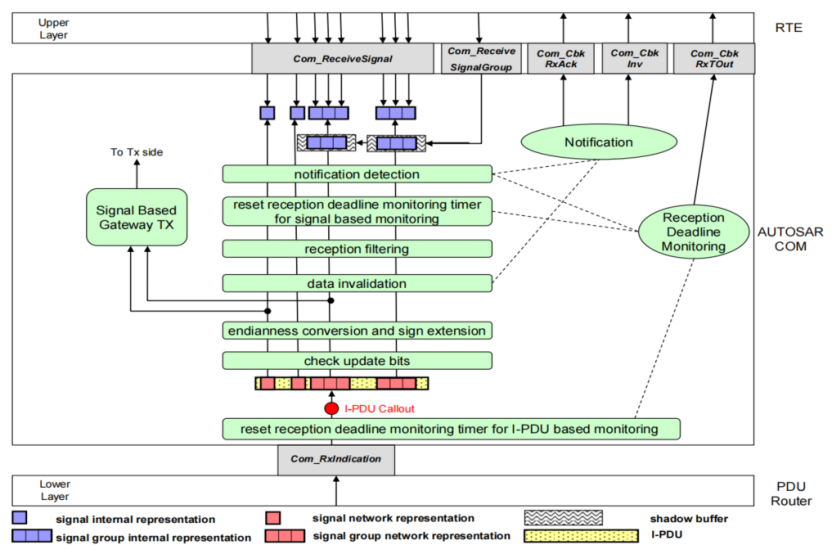

Source: specification of AUTOSAR COM

完整的接收流程如下：

Step 1: CAN總線 → CanDrv → CanIf → PduR

       ↓

Step 2: PduR調用Com_RxIndication(I-PDU ID, PduInfoPtr)

       ↓

Step 3: Com取消并重啟接收死限監控定時器

       ↓

Step 4: 對I-PDU內的每個信號依次處理：

       a. 檢測Update Bit——如未置位則丟棄該信號

       b. 字節序轉換（大小端）

       c. 符號擴展（有符號信號）

       d. 無效值檢查

       e. 過濾檢測

       ↓

Step 5: 調用對應的Notification回調通知應用

       ↓

Step 6: 應用通過Com_ReceiveSignal()讀取信號值

關鍵點：

• 協議棧先處理I-PDU內所有信號，再處理所有信號組




• 如果信號配置了Update Bit但未置位，該信號會被丟棄，不通知應用




• 接收死限監控用于檢測報文是否超時未收到

Com提供了多種通知機制，讓應用層能夠感知通信事件。

8.1 信號級通知 vs I-PDU級通知

Com的Notification分為兩個層級：

信號級通知（通過Update Bit）：

• 無需額外配置




• 發送端設置Update Bit，接收端檢測到后觸發信號處理




• 適合信號級別的變化通知

I-PDU級通知（通過Notification配置）：

• 需要配置超時參數




• 如果信號沒有配置Update Bit，可以通過配置Notification實現報文級別的超時通知




• 適合報文級別的狀態監控

8.2 回調函數類型

Com支持多種回調函數：

• 接收通知 (Rx Indication)：收到I-PDU后通知應用




• 發送確認 (Tx Confirmation)：I-PDU發送完成后通知應用




• 超時通知 (Timeout Notification)：信號超時未收到時觸發




• 信號無效通知 (Invalidation Notification)：信號被標記為無效時觸發

這些回調讓應用層能夠及時感知通信狀態變化，實現通信質量監控和故障診斷。

除了PduR層面的PDU網關外，Com還支持基于信號的網關（Signal Gateway）。

Source: specification of AUTOSAR COM

9.1 什么是信號網關？

信號網關是Com模塊內部的功能，通過`ComGwMapping`配置實現。

它的核心能力是：將一個信號從一個I-PDU路由到另一個I-PDU。可以理解為“信號級別的復制轉發”：

• 1:1路由：一個源信號路由到一個目標信號




• 1:N路由：一個源信號路由到多個目標信號

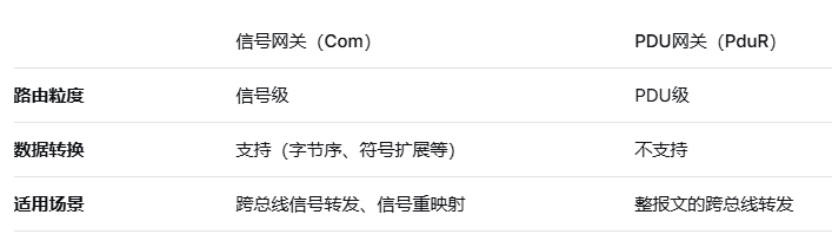

9.2 信號網關 vs PDU網關

信號網關的典型場景：CAN總線的車速信號轉發到LIN總線。CAN報文中的車速信號可能在第3字節的bit2-7，而LIN報文期望車速信號在第1字節的bit0-7。Com的信號網關可以完成這個“信號提取+格式轉換+重新打包”的完整過程。

信號網關配置完成后，通過周期調用`Com_MainFunctionRouteSignals()`即可執行路由，無需其他API調用。

關鍵限制：信號網關只支持靜態路由—路由路徑在配置階段確定，不支持運行時動態更改。

10.1 從DBC到Com配置

Com模塊的配置通常基于DBC文件：

1. 導入DBC：將整車廠提供的DBC文件導入配置工具（如DaVinci、ISOLAR-AB）;

2. 自動生成：工具根據DBC自動生成Signal和I-PDU的配置;

3. 手動調整：在自動生成的基礎上調整傳輸模式、Notification、Filter等參數。

Source: https://blog.csdn.net/geek_liyang/article/details/142671389

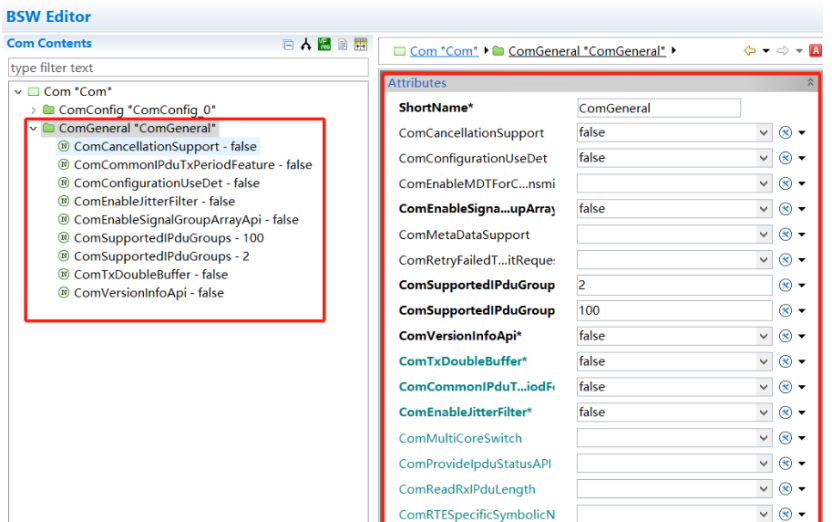

10.2 核心配置項

Signal配置：

- `ComSignalId`：信號唯一標識

- `ComSignalType`：數據類型（uint8、sint16、float32等）

- `ComSignalInitValue`：初始值

- `ComSignalDataInvalidValue`：無效值

- `ComSignalEndianness`：字節序（大端/小端）

- `ComSignalUpdateBit`：是否啟用Update Bit

I-PDU配置：

- `ComIPduId`：I-PDU唯一標識

- `ComIPduDirection`：發送/接收

- `ComIPduSignalRefs`：包含的信號列表

- `ComIPduGroupRefs`：所屬的I-PDU Group

傳輸模式配置：

- `ComTxModeMode`：DIRECT/PERIODIC/MIXED

- `ComTxModeTimePeriod`：周期模式的發送周期

- `ComTxModeTimeOffset`：周期模式的初始偏移

- `ComMinimumDelayTime`：最小發送間隔

10.3 常見配置陷阱

陷阱一：Update Bit配置不一致。發送端配置了Update Bit但接收端未配置檢測邏輯，導致接收端永遠收不到信號更新通知。

陷阱二：信號組Shadow Buffer未配置。Signal Group必須配置Shadow Buffer才能保證數據一致性。如果忘記配置，信號組內的信號可能被獨立更新，導致數據不一致。

陷阱三：傳輸模式選擇不當。將所有I-PDU都配置為DIRECT模式會導致總線負載過高；全部配置為PERIODIC模式又會影響實時性。需要根據信號的實際需求合理選擇。

陷阱四：最小延遲時間配置過大。`ComMinimumDelayTime`配置過大可能導致高頻信號丟失或延遲過大。

Source: https://www.eeworld.com.cn/qcdz/eic696342.html

11.1 Com與RTE的協作

RTE是Com與SWC之間的橋梁：

發送方向：

- SWC通過RTE提供的接口寫入信號值

- RTE調用`Com_SendSignal()`將信號傳遞給Com

接收方向：

- Com處理完接收信號后調用Notification回調

- RTE將信號值傳遞給對應的SWC

11.2 Com與PduR的協作

發送方向：

- Com完成信號打包后調用`PduR_ComTransmit(PduId, PduInfoPtr)`

- PduR根據路由表轉發到對應的總線接口

接收方向：

- PduR收到I-PDU后調用`Com_RxIndication(PduId, PduInfoPtr)`

- Com進行拆包和信號處理

發送確認：

- PduR通過`Com_TxConfirmation(PduId)`通知Com發送完成

- Com更新發送狀態并觸發Tx Notification

11.3 Com與ComM的協作

ComM（通信管理器）通過控制I-PDU Group來管理通信。當ComM需要開啟或關閉某個通信通道時，會調用`Com_IpduGroupStart()`或`Com_IpduGroupStop()`來控制對應的I-PDU Group。

Com作為AUTOSAR通信棧中離應用最近的一層，承擔著連接應用層“信號世界”與底層“PDU世界”的橋梁作用。理解Com的關鍵在于把握以下幾點：

1. 架構定位：Com位于RTE與PduR之間，是面向信號的最后一層通信抽象；

2. 核心概念：

  - Signal：業務數據的最小單元；

  - I-PDU：信號的傳輸容器；

  - Signal Group + Shadow Buffer：保證復雜數據類型的一致性；

  - Update Bit：信號級別的通知機制。

3. 三大核心任務：

  - 信號打包與拆包：Signal ? I-PDU的雙向轉換；

  - 通信傳輸控制：通過I-PDU Group管理通信的啟動/停止；

  - 數據后處理：字節序轉換、符號擴展、過濾、超時監測等。

4. 傳輸模式：每個I-PDU支持DIRECT/PERIODIC/MIXED兩種模式，通過TMC在不同條件下切換；

5. 通知機制：通過Update Bit（信號級）和Notification配置（I-PDU級）實現通信事件通知；

6. 信號網關：Com內部支持信號級別的路由轉發，實現跨總線的信號重映射。

Com與PduR的本質區別：PduR解決的是“數據該往哪送”的問題（路由），Com解決的是“數據長什么樣”的問題（信號與PDU的轉換）。前者是縱向路由，后者是橫向翻譯。兩者分工明確，共同構成了AUTOSAR通信棧的完整骨架。

Com模塊不生產數據，不路由數據，但它讓應用層能夠用最自然的方式讀寫數據——應用工程師只需要知道“車速信號叫什么名字、值是多少”，剩下的字節序、位偏移、打包拆包，全部由Com搞定。這正是AUTOSAR分層架構的終極價值：讓每一層只關心自己該關心的事。
