兩端的波形有什么不同？

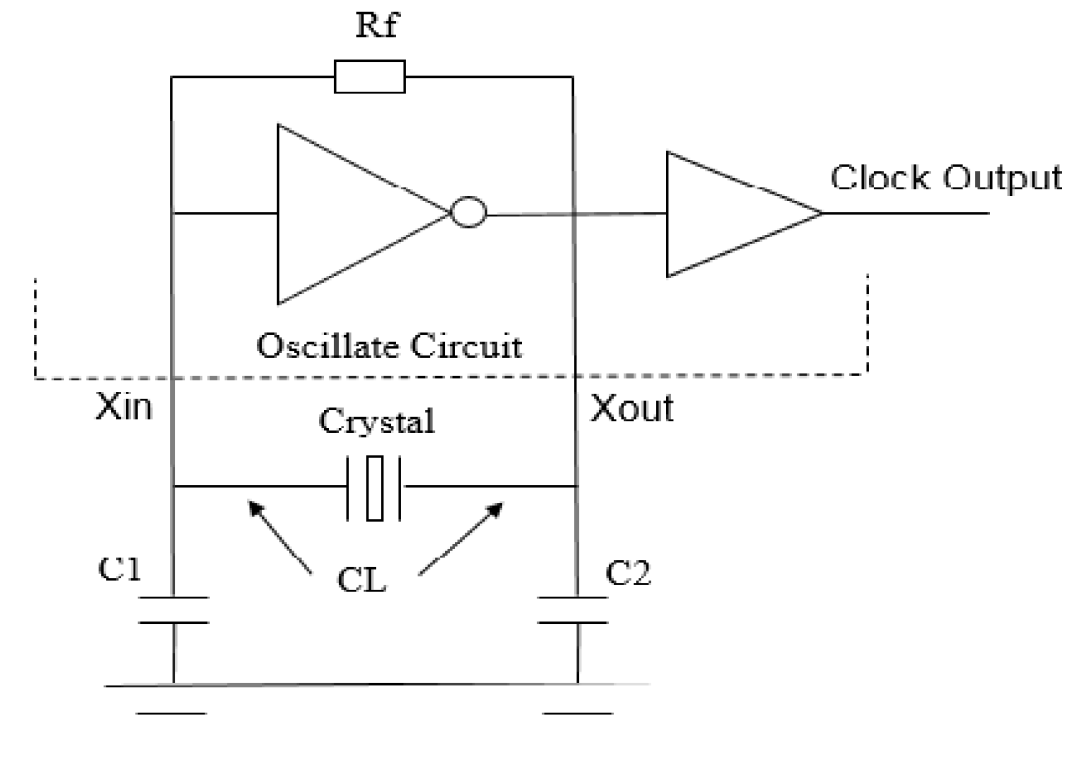

X_in為放大器的輸入端，也是信號經過晶體和負載電容的反饋節點。晶體選頻特性會抑制偏離諧振頻率的部分。
X_out為放大器的輸出端，信號由放大器直接驅動，所以電壓擺幅通常較大。受放大器非線性和限幅特性的影響，X_out的波形可能更接近方波，或者失真較大的正弦波。
所以，X_in的波形更接近于正弦波，幅值通常低于X_out。由于不同芯片的內部振蕩器結構、負載電容、晶體參數、PCB寄生電容不同，實際波形和幅值都會有差異。
輸入幅值較小是否屬于異常情況？
如果一端的波形幅值很小，也不一定是晶體損壞。我們需要檢查振蕩器是否已經起振、頻率是否正確、系統是否正常運行。
常見的排查方式如下：
- 晶體頻率、負載電容和芯片是否匹配；
- 串聯限流電阻是否過大，導致起振裕量不足；
- 晶體驅動功率是否符合要求；
- PCB布局是否合理；
- 示波器的探頭是否帶來了過大的附加電容。

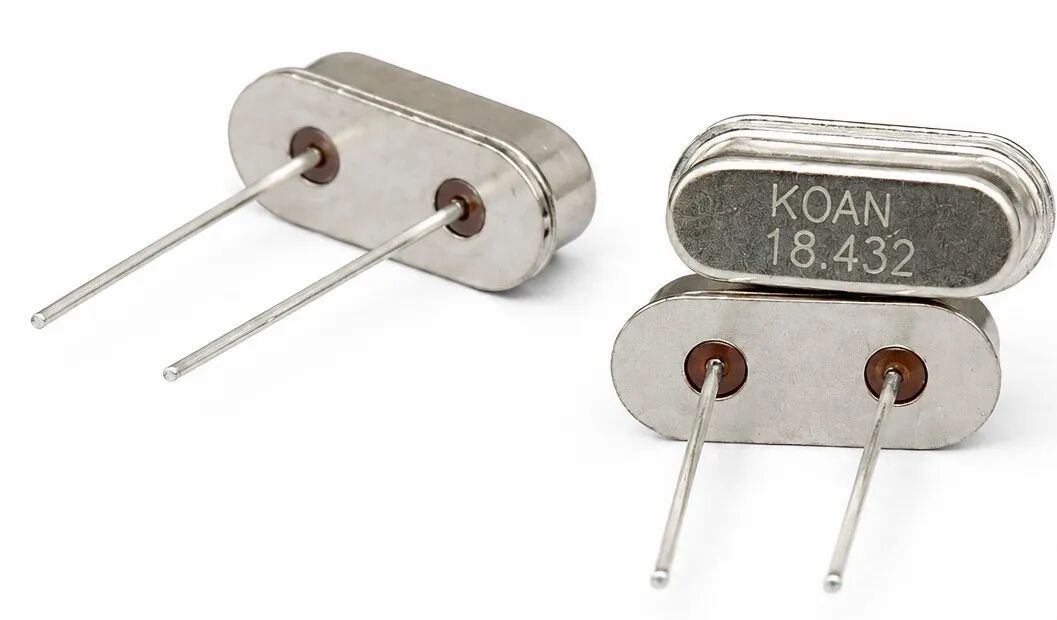

KOAN晶振

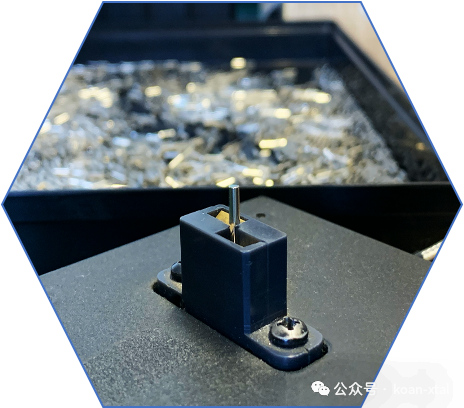

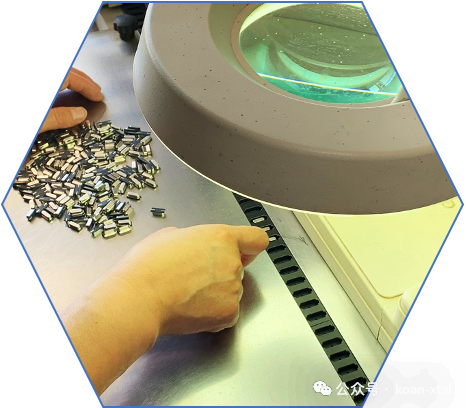

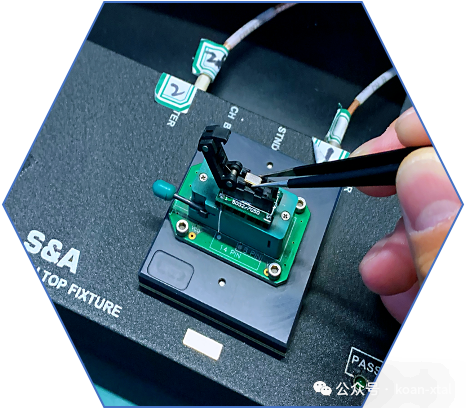

公司持續推進精細化質量管理，并配備專業的頻率測試與可靠性檢測儀器，可對頻率精度、穩定性、相位噪聲及相關性能進行嚴格測試與驗證。在產品穩定性、技術支持及品質控制方面保持行業領先水平，為客戶提供更加專業、可靠的晶振解決方案。
 |  |  |
