電機的電流與轉矩是什么關系？在機器人關節電機中，核心執行部件通常采用永磁同步電機（PMSM）或無框力矩電機（Frameless Torque Motor）。與工業步進伺服類似，“轉矩與 q 軸電流基本成正比”仍是矢量控制（FOC）的物理基礎，但關節工況對轉矩線性度、熱管理與減速器補償提出了更嚴苛的要求。
1. 基本公式
忽略磁阻轉矩時，電磁轉矩可簡化為： T = Kt × Iq 其中：
T 為輸出電磁轉矩（Nm）；
Kt 為轉矩常數，由電機磁路設計、繞組匝數、氣隙磁場強度決定（單位 Nm/A）；
Iq 為 q 軸電流（轉矩分量）。
d-q 軸電流的作用：
Iq（q 軸電流）：直接決定電機輸出轉矩大小，是力控的核心執行變量。
Id（d 軸電流）：用于調節勵磁磁場。在基速以下通常采用 MTPA（最大轉矩電流比）策略，控制 Id≈0 以降低銅損；進入高速區后，反電動勢逼近母線電壓，需注入負 Id 進行弱磁擴速，此時轉矩與 Iq 的線性關系會因磁飽和與交叉耦合而呈現非線性，轉矩控制不平穩，所以一般伺服定位控制不采用弱磁控制”。

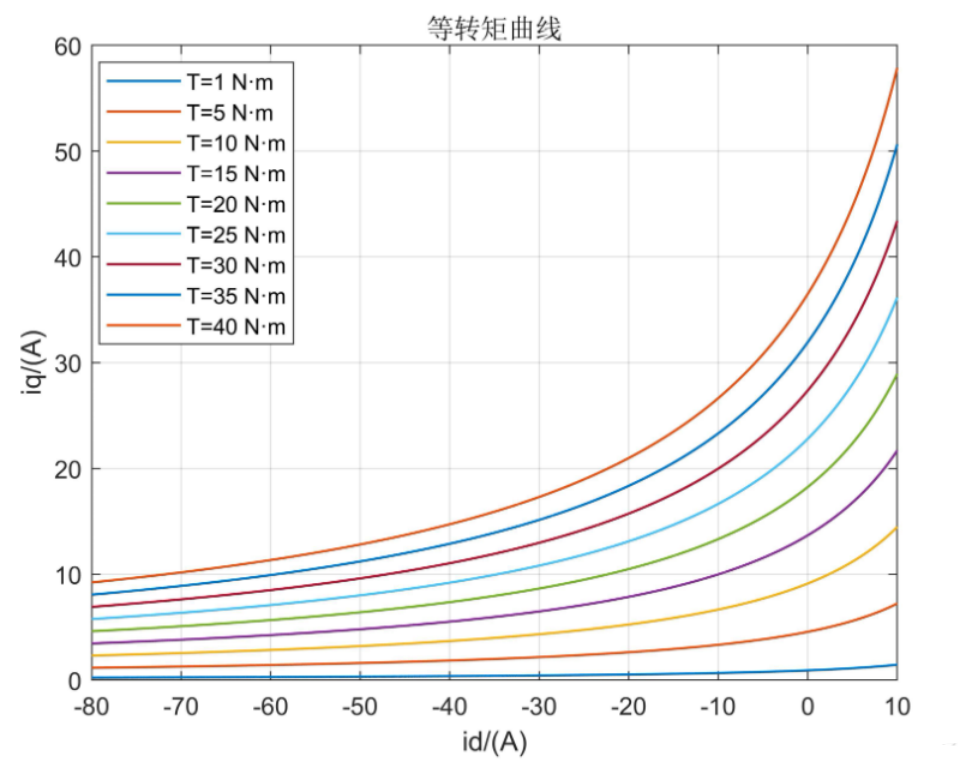

2. 轉矩-電流特性曲線
實際工況中的非線性因素：
溫升影響：繞組電阻隨溫度上升而增大，相同 Iq 下實際有效電壓降低，轉矩會輕微衰減（約 0.1%~0.3%/℃）。高端驅動器通過 RTD 或軟件熱模型實時補償 Kt 漂移。
磁路飽和：大電流下鐵芯磁導率下降，Kt 不再恒定。現代驅動器采用分段線性化查表或在線辨識技術維持轉矩線性度。
PWM 與死區效應：“開關頻率與死區時間會引入電流紋波，影響低頻轉矩平穩性。關節電機驅動器一般采用 20KHz 以上 PWM，靈巧手一般采用40KHz以上PWM，并且進行硬件死區補償，使轉矩波動率控制在 <3%。”
工程意義：通過精確控制 q 軸電流，就能實現對電機輸出轉矩的直接、快速控制，這也是現代伺服驅動器的核心能力之一。

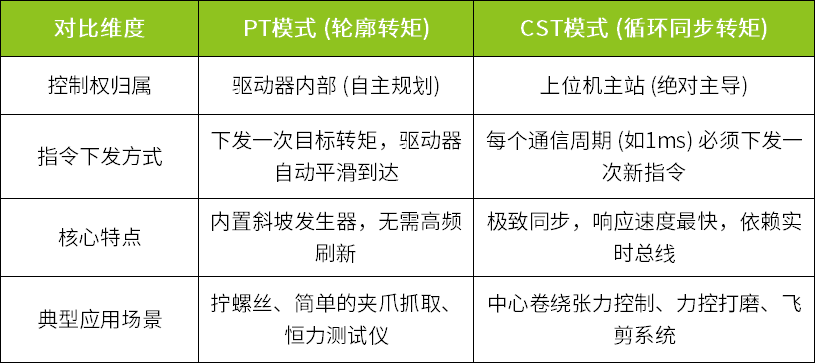

協議實戰：CiA402的PT模式vs CST模式CiA402是工業驅動設備的通用通信標準。在實際應用中，PT模式和CST模式最容易混淆。一句話總結區別:
PT模式：指令給“目標”，驅動器自己算“過程”。
CST模式：指令給“每一拍”，驅動器必須“馬上執行”。
1. PT模式(Profile Torque）：省心的“自動駕駛”
在PT模式下，你只需要告訴驅動器：“我要去哪（目標轉矩）“和“起步/剎車要多穩（斜坡時間)”。
原理：上位機通過對象字典（如0x6071）寫入目標值，驅動器內部的軌跡發生器會自動生成平滑的轉矩曲線。
適用：對實時性要求不高，或者主站算力有限的場景。比如插板式驅動器用于簡單的物料推料、低速壓入，PT模式配置最簡單。
2. CsT模式（Cyclic Synchronous Torque）：精準的“手動擋賽車”
CST模式是高端應用的首選。它要求上位機（主站）像節拍器一樣，嚴格按周期（SYNC）給驅動器喂數據。
原理：主站每個周期計算出當前需要的轉矩值，通過PDO（過程數據對象）下發。驅動器收到即執行，絕不拖延。
關鍵點：在CST模式下，速度環是“限制”而非“主導”。這意味著電機轉速由負載決定，但輸出的力始終受控。
適用：張力控制（放卷/收卷）、協作機器人（柔順力控）、高動態響應的測試臺。

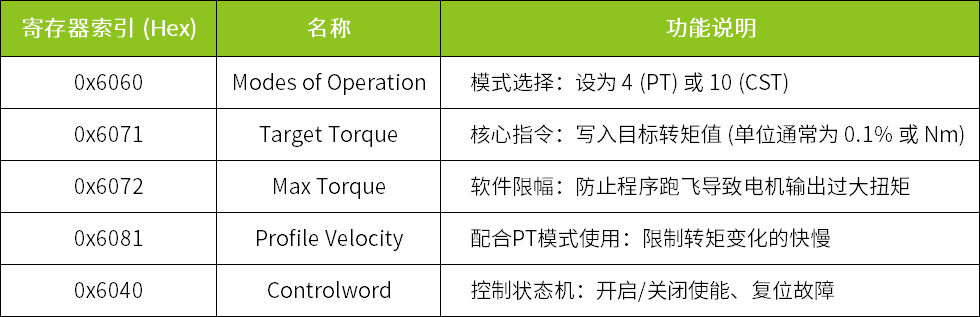

關鍵對象字典（寄存器）速查無論使用哪種模式，以下這幾個CiA402寄存器是調試轉矩控制的“必經之路”。
插板式驅動器的工程應用價值為什么在緊湊型的插板式無刷伺服驅動器中，CST/PT模式尤為重要?
1. 空間極致壓縮
傳統方案需要外部接線柜+伺服驅動器+電機。插板式驅動器直接嵌入機械結構，利用CST模式的高實時性，省去了復雜的外部控制線，讓設備更輕便。
2. 免去外部傳感器
通過精準的電流（Iq）閉環，驅動器可以直接“感知”力的大小。在CST模式下，配合簡單的算法，就能實現碰撞檢測和柔順控制，無需額外加裝昂貴的六維力傳感器。
3. 快速部署
ZLG致遠電子的驅動方案支持參數自識別與一鍵標定。工程師無需深究復雜的FOC底層代碼，只需配置好CiA402的幾個關鍵參數，即可讓電機輸出平穩、線性的轉矩。
結論掌握Iq電流與轉矩的物理關系，并熟練運用CiA402的CST與PT模式，是解鎖無刷電機高級應用的鑰匙。
對于插板式無刷伺服驅動器而言，PT模式適合追求開發效率的通用場景，而CST模式則是追求極致動態響應和力控精度的不二之選。即插即用，精準力控。選擇高性能的驅動核心，讓你的自動化設備擁有“收放自如”的力量。
