射頻通信基礎原理
在現代無線通信技術迅猛發展的時代，理解射頻通信的基礎原理已成為電子工程、通信工程乃至物聯網領域的重要知識。射頻系統看似復雜，但其核心思想源于最基本的波形、頻率與調制概念。通過從音頻、示波器、頻譜分析儀等直觀例子入手，我們可以更輕松地理解 AM、FM、PM 以及更高級的數字調制方式如何在現實世界中實現信息傳輸。本文將以淺顯易懂的方式，帶你從基礎物理現象逐步走向現代通信技術的核心原理。
無線電與音頻
為了解釋無線電的工作原理，我需要先談談音頻。

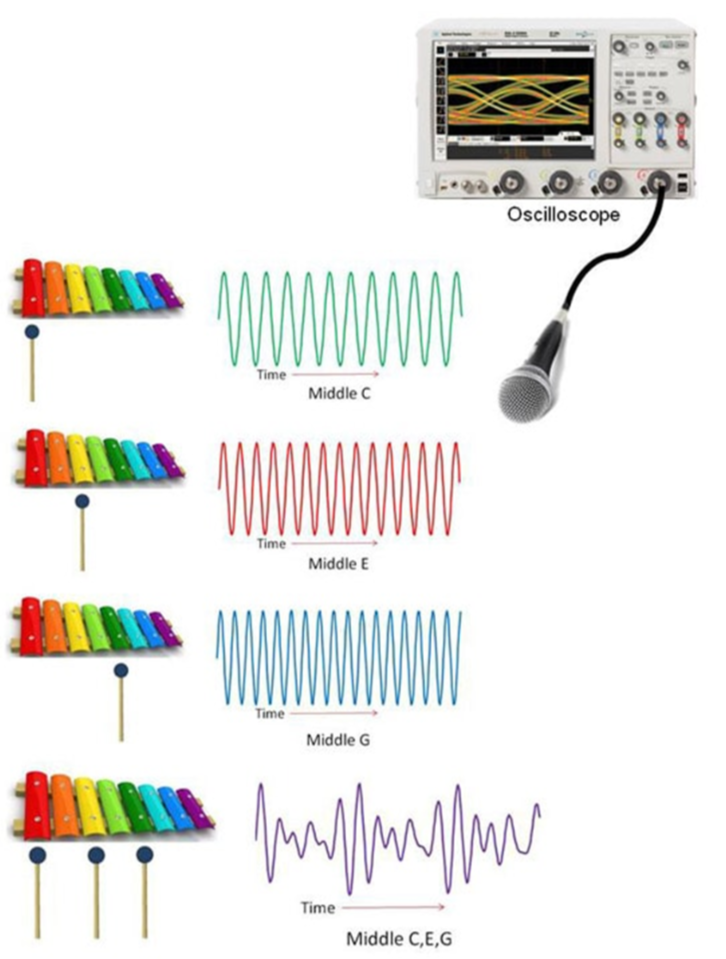

如果我拿起一架木琴，用小錘敲擊它，就會發出聲音。用連接到示波器的麥克風，我可以看到這個聲音的波形。木琴發出的是正弦波。如果我敲擊木琴上的三個不同音符，這些正弦波的頻率各不相同。如果我同時敲擊這三個音符，就會得到一個更復雜的波形。它是這三個信號疊加的結果。
木琴產生的音頻在示波器上顯示為正弦波。

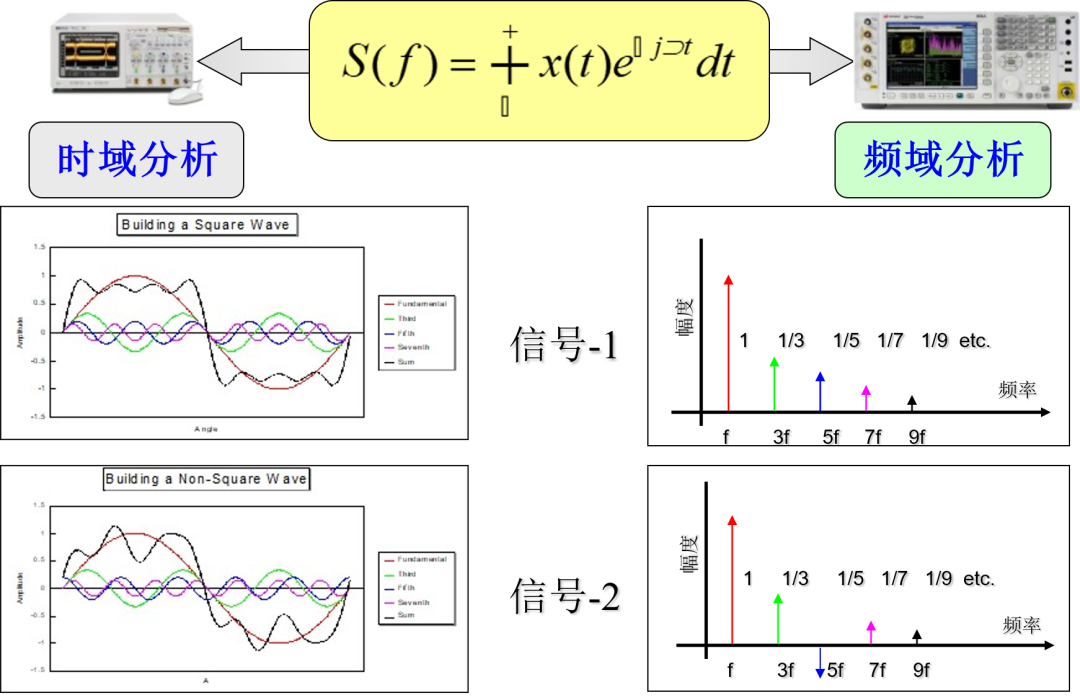

正弦波是電子學中最重要的信號，原因多種多樣，其中之一是任何波形——無論多么復雜——都可以分解為若干正弦波之和。這一現象最早由約瑟夫·傅里葉（Joseph Fourier）研究，因此被稱為“傅里葉變換”。
測量儀器 - 示波器與頻譜分析儀
示波器用于測量電壓（或任何可轉換為電壓的量）隨時間變化的特性。它是我們設計、構建和調試電子系統時最基礎的儀器。以我提到的木琴為例，麥克風會將音頻信號轉換為示波器可讀取的電壓信號。
對于現代儀器而言，若要測量模擬世界中的波形，必須盡快將其轉換為數字信號。示波器中最關鍵、要求也最高的組件，往往與將信號轉換為計算機數據位的過程有關。這一過程由模數轉換器（ADC）完成，它以均勻的時間間隔對波形進行采樣。在每個時間間隔內，它都會測量模擬電壓并將其轉換為數字。這其中總存在一種權衡：測量速度越快，能夠準確捕獲的數據位數就越少。

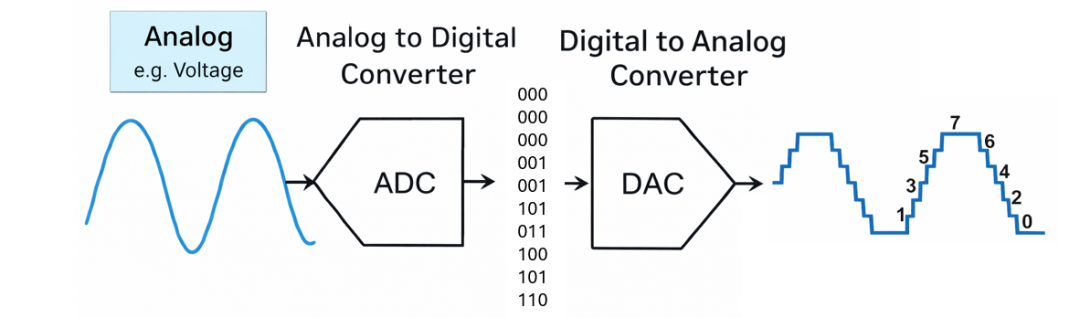

模數轉換器 （ADC）負責將模擬波形轉換為數字信號；數模轉換器（DAC）則執行相反的操作。

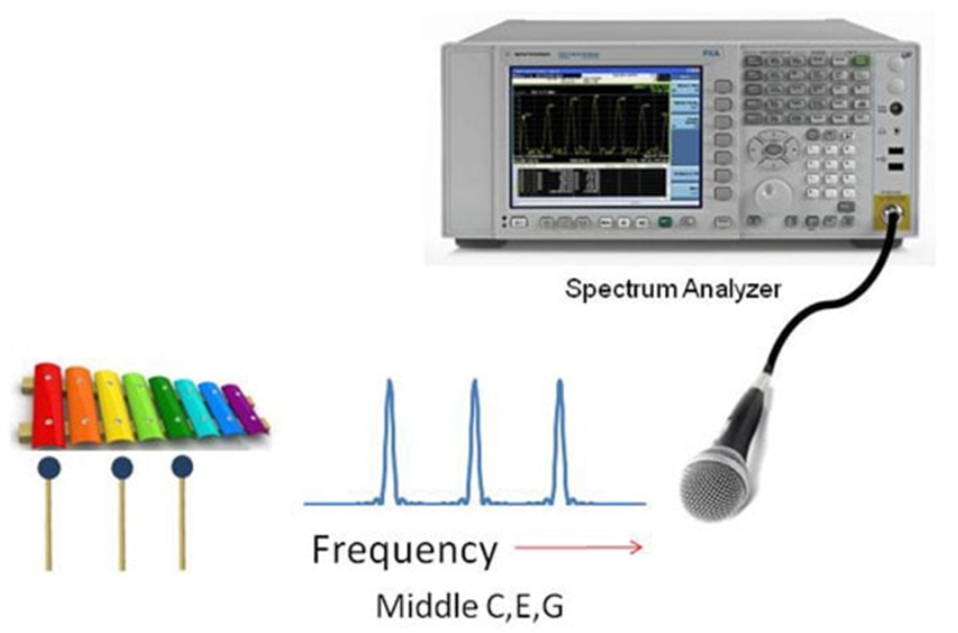

我們還有另一類儀器，稱為頻譜分析儀，用于在頻域內分析信號。如果我在木琴上彈奏一個和弦——即三個振幅相同的音符——那么在頻譜分析儀上就會顯示出三個峰值。
也就是說，示波器（一種時域儀器）將信號顯示為隨時間變化的波形；而頻譜分析儀（一種頻域儀器）則在頻率譜上展示同一信號。
頻譜分析儀能夠測量構成木琴和弦的那三個獨立的音符。
頻域分析/頻域測試主要完成寬頻率范圍信號的搜索，基于被測信號的頻譜，可得到信號的頻率，功率和頻率帶寬等基本信息。
調幅（AM）和調頻（FM）
現在我們來看看通信系統。許多測量儀器都用于通信系統的設計、開發、制造和測試，無論是無線系統還是有線系統。
一種歷史悠久的遠程通信方式是利用某種波來承載信號。通過對該波進行調制，就能生成通信信號。這就是所謂的“調制載波通信系統”。
古羅馬人曾利用鏡子反射陽光進行遠距離信號傳遞。船與船之間利用摩爾斯電碼進行通信的信號燈，其原理也是如此。在這種情況下，載波是可見光。通過調制光線——即控制其閃爍（開/關）——一艘船上的水手就能發出信息。另一艘船上的觀察者則通過檢測（即用肉眼觀察）載波的變化，來解讀這些信息。
調制載波的一個優勢在于，它允許在單一載波上加載多種不同的信號。例如，可以利用不同顏色的光同時傳輸多條信息。另一個優勢是能夠選擇適合長距離傳輸?shù)妮d波。此類載波包括：能通過空氣橫跨全國的無線電波、能在光纖電纜中傳輸數百英里的光信號，以及通過同軸電纜傳輸?shù)郊抑械碾娨曅盘枴?/span>

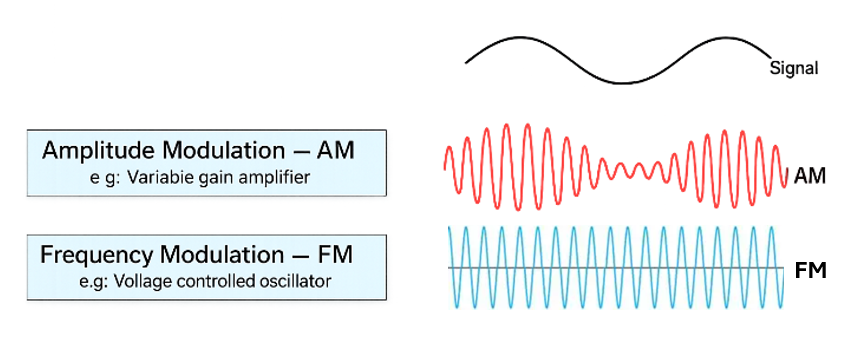

若要構建基于載波的通信系統，就需要某種改變載波的方法。在船用通信裝置中，只需簡單地控制燈光的開與關即可。而在無線電技術中，有兩種常用的調制技術：調幅（AM）和調頻（FM）。這兩種技術造就了我們熟知的 AM 和 FM 頻段。
在調幅（AM）中，首先使用射頻（RF）載波——例如 1340 kHz。然后，利用音頻信號控制射頻載波的幅度（通常使用可變增益放大器等設備）。這樣就生成了調幅信號。
在調頻（FM）中，同樣需要改變載波信號，但改變的不是幅度，而是頻率。這可以通過壓控振蕩器等設備來實現。
通過改變載波對連續信號進行編碼

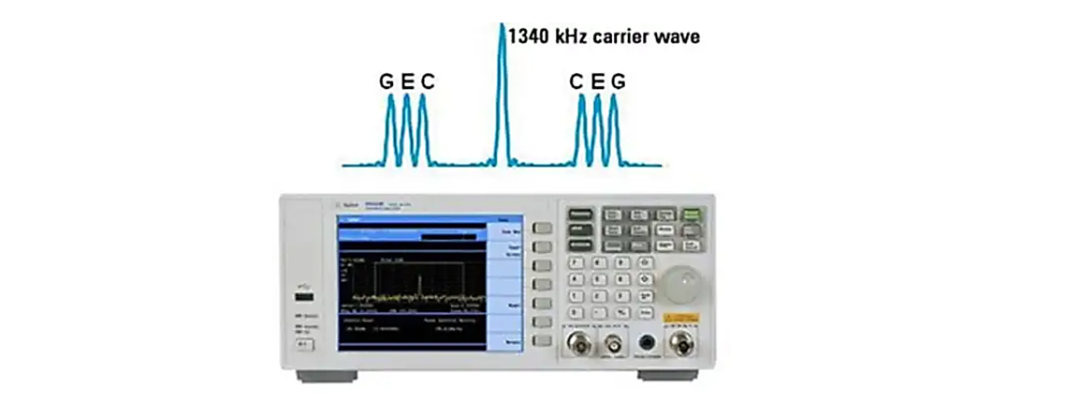

AM（調幅）波形在頻譜分析儀上呈現出什么樣貌？我們最初的木琴和弦頻譜包含三個峰值，分別對應 C、G 和 E 音符。然而，調制信號的頻譜實際上包含七個不同的音調。位于中心的是頻率為 1340 kHz 的載波。調幅過程在載波頻率上方產生了三個新音調，并在載波頻率下方生成了這些音調的鏡像。
經過調制的載波
圖：頻譜分析儀
無線電接收機的主要任務是還原用于調制載波的原始信號。對于調幅（AM）而言，這一過程相對簡單：只需濾除不必要的噪聲并檢測信號幅度即可——這就像水手在船對船通信系統中用肉眼觀察信號一樣。信號還原后，便可進行放大并通過無線電揚聲器播放。
先進的信號傳輸設計
我無意將這門復雜科學的精妙之處簡單化。為了實現精確測量，我們需要對信號傳輸路徑中的每一個環節進行精細調控，而要做好這一點絕非易事。
我們?nèi)绾芜_到如此高的精度呢？
首先，我們要構建一個高精度、高穩定性的單固定頻率振蕩器。晶體振蕩器利用石英晶體在特定頻率下振動的特性來工作。通過嚴格控制溫度和環境以確保晶體的穩定性，我們最終能夠獲得一個非常精確的 20 MHz 振蕩器。
在此基礎上，我們可以利用其他技術對這一 20 MHz 信號進行處理。在頻率倍增（倍頻）過程中，我們利用非線性元件產生 20 MHz 信號的諧波（即 20 MHz 的偶數倍頻率）；例如，第 100 次諧波的頻率即為 2 GHz。頻率分頻則與之相反：若將 2 GHz 信號除以 2，便可得到 1 GHz 的信號。
頻率混頻則是將兩個信號相乘。如果對兩個正弦波進行混頻并用頻譜分析儀觀察結果，我們會發現兩個峰值：一個位于原始頻率之和的頻率點，另一個位于原始頻率之差的頻率點。利用這一技術，我們可以實現頻率變換（或稱頻率搬移），即將信號從一個頻率移動到另一個頻率。例如，將 1.02 GHz 的信號與 1 GHz 的正弦波混頻，即可將其變換為 20 MHz 信號。我們甚至可以將經過復雜調制的載波信號變換到新的載波頻率上，同時完全保留原有的調制特征。

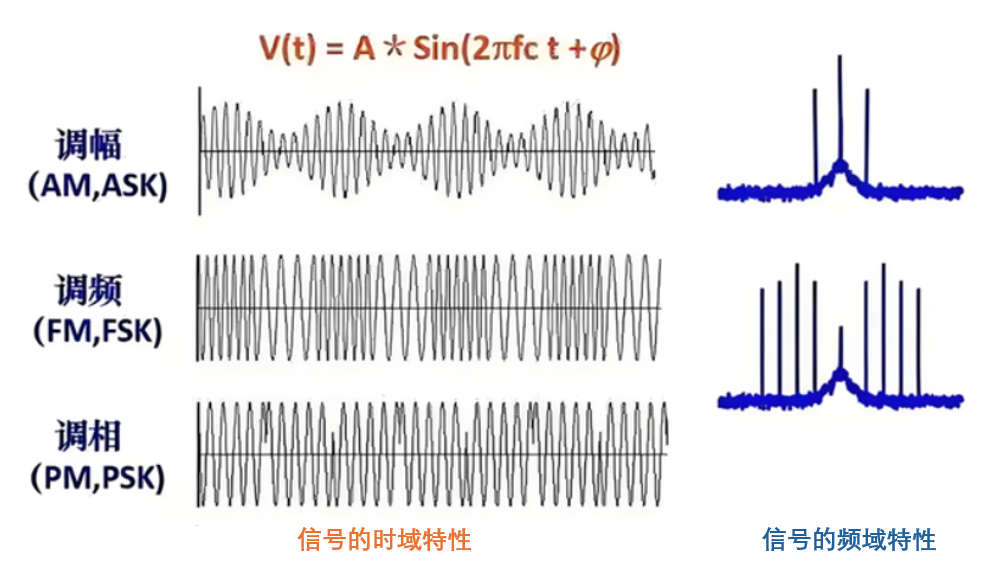

早年間，調幅（AM）和調頻（FM）幾乎是構建通信系統的僅有實用方案。而如今，得益于晶體管和數字技術的發展，我們已經擁有了極其復雜的通信制式。首先是頻移鍵控（FSK），它是調頻（FM）的數字版本；其次是幅移鍵控（ASK），即調幅（AM）的數字版本；還有相移鍵控（PSK），它利用正弦波的第三個特性——相位——來進行調制。
完成模數轉換后，我們便可以進行各種數字信號處理（DSP）操作。在直接數字頻率合成（DDS）技術中，我們可以通過計算以數字方式生成信號——包括正弦波載波及所需的任何調制——然后利用數據轉換器將其轉換為模擬信號。
推薦閱讀
調幅（AM）

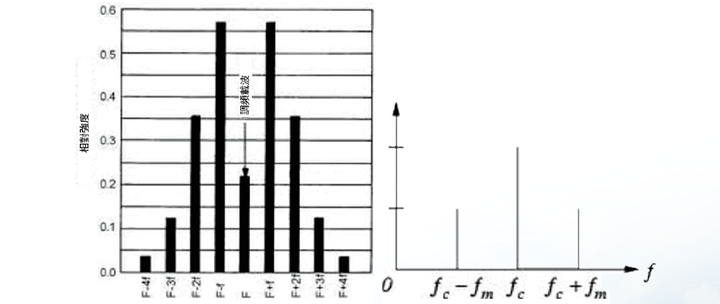

調幅（AM） 可維持頻率和相位常數并縮放振幅（與音頻信號成正比）。在最簡單的情況下，音頻信號是正弦波，頻域圖看起來像三個音調 － 載波加上兩個旁波帶，以調制速率區隔。低頻調制顯示旁波帶很靠近載波，而高頻調制則顯示旁波帶離載波更遠。

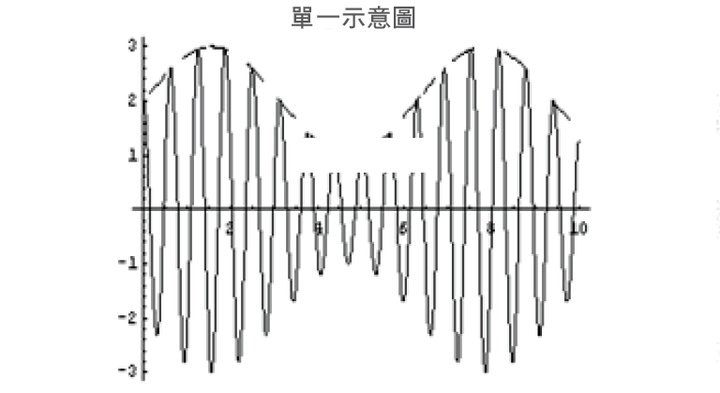

圖 ：時域中的調幅（AM）范例

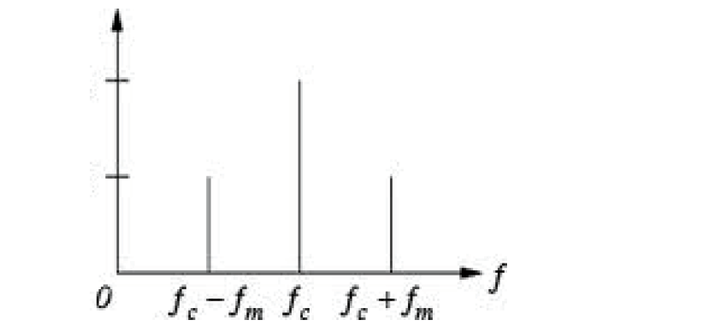

圖 ：頻域中的調幅（AM）范例
調頻（FM）
調頻可讓振幅維持恒定，并隨時間改變波形頻率（與音頻信號成正比）。如果音頻信號是正弦波，則在頻域中，調頻看起來像是信號載波加上與調制相符的旁波帶。您可以使用貝索（Bessel）函數來確認。記住，在頻域中看起來可能與 AM 完全一樣。

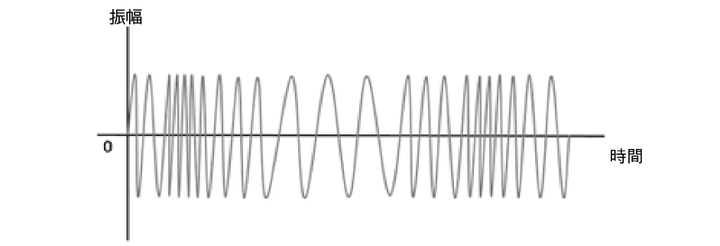

圖：時域中的調頻（FM）范例
圖：頻域中的 調頻（FM） 范例
相位調制（PM）
相位調制PM 同樣也可讓振幅維持恒定，但依照相位改變波形。在時域中，它看起來與 FM 完全一樣。有時 FM 和 PM 又稱為角度調制，因為在時域中它們看來非常相似。在頻域中，PM 看起來像是信號載波加上與調制相符的旁波帶。與調頻一樣，您可以使用貝索函數來確認這些旁波帶。
IQ調制的原理
在大多數數字通信系統中，載波頻率是固定的，因此只需考慮相位和幅度。未經調制的載波作為相位和頻率參考，根據調制信號與載波的關系來解釋調制信號。相位和幅度可以作為 IQ平面中的虛線點在極坐標圖或矢量坐標圖中表示。I 代表同相位( 相位參考) 分量，Q 代表正交( 與相位相差90 °) 分量。你還可以將同相載波的某具體幅度與正交載波的某具體幅度做矢量加法運算，來表示這個點。這就是 IQ 調制的原理。
I/Q調制使用了兩個載波，一個是同相 (I) 分量，另一個是正交 (Q) 分量，兩者之間有90。的相移。

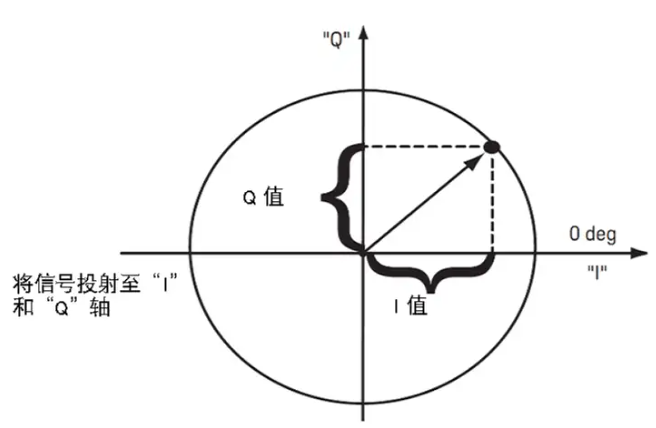

圖. I/Q 相量圖
矢量信號的變化在 I/Q 圖上可以用幅度、相位、頻率或這些指標的組合來表示。這些幅度和相位的變化產生了不同的調制格式。由于數據是用二進制傳輸?shù)模亲鶊D中的點數必須為 2 的冪。
最基本的數字調制格式為：
PSK（相移鍵控) 、
FSK（頻移鍵控)、
ASK（幅移鍵控)、
QAM（正交幅度調制)
ASK(Amplitude Shift Keying)稱為幅移鍵控，通常指二進制幅移鍵控2ASK，只對載波作幅度調制。當2ASK的調制深度為100%時，只有比特“1”有信號，比特“0”沒有信號，所以稱為On-Off Keying，簡稱為OOK調制。OOK調制是一種特殊的ASK調制，調制后的波形為射頻脈沖信號。
FSK(Frequency Shift Keying)稱為頻移鍵控，常見的FSK包括2FSK、4FSK、8FSK、16FSK等。
PSK(Phase Shift Keying)稱為相移鍵控，是非常主流的數字調制方式，常用的PSK調制方式包括BPSK、QPSK、OQPSK、8PSK等。PSK調制是將符號直接映射到IQ坐標系上的，下圖給出了幾組常用的映射方式。
QAM(Quadrature Amplitude Modulation)稱為正交幅度調制，屬于高階數字調制，一個符號攜帶多個bit信息，比如16/32/64/128/256/512/1024QAM等，因此在移動通信中較為常用。
PSK調制并不會改變載波的振幅，只是改變其相位，而QAM調制相當于調幅和調相結合的調制方式，不僅會改變載波振幅，還會改變其相位。
射頻通信的發展歷程體現了人類在信息傳輸效率、可靠性與頻譜利用率上的不斷突破。從最初的 AM/FM 模擬調制，到 PSK、QAM 等高階數字調制，再到依賴高速 ADC/DAC 與 DSP 的現代通信系統，每一步都建立在對波形、頻率與調制機制的深刻理解之上。掌握這些基礎概念，不僅有助于理解無線電、移動通信、衛星通信等系統的工作原理，也為深入學習更復雜的通信協議與射頻架構奠定堅實基礎。希望本文能幫助你在射頻通信的世界中建立清晰的知識框架，并激發你進一步探索更高階技術的興趣。
射頻通信問答
答： 頻譜分析儀是一種 頻率選擇性、峰值響應的功率測量儀器，用于將時域信號分解為多個正弦波并顯示其功率隨頻率的分布。它本質上是一個經過校準的“頻域功率計”。
2. 頻譜分析儀與示波器的區別是什么？
頻譜分析儀是 RF、無線通信、雷達等領域的基礎儀器，現代信號分析儀在此基礎上加入數字 IF 和 DSP，能進行更復雜的矢量分析。與示波器不同，示波器顯示的是 電壓隨時間變化，而頻譜分析儀顯示的是 功率隨頻率變化。
頻譜分析儀特別適用于：
·檢測雜散、諧波、干擾
·分析調制信號的旁帶
·EMI/EMC 測試
·無線通信信號質量評估
3. 問：為什么 RBW 是頻譜分析中最重要的參數之一？分辨率帶寬（RBW）是什么？如何選擇合適的 RBW？
答： RBW 決定頻譜分析儀能分辨的最小頻率間隔。
·RBW 越窄：
o能分辨更細的頻譜結構
o降低 DANL（顯示平均噪聲電平）
o提升靈敏度
·RBW 越寬：
o掃描速度更快
o能包含寬帶調制信號的旁帶
o更適合功率積分測量
RBW 與掃描速度成平方關系，窄 RBW 會顯著降低掃描速度，因此我們必須在 靈敏度 vs 測量速度 之間權衡。
4. 什么是 IQ 調制？IQ 調制的原理是什么？為什么它是現代數字通信的核心？
答： IQ 調制使用兩路載波：
·I（同相）分量
·Q（正交，90° 相移）分量
通過對 I/Q 分量分別進行幅度與相位控制，可以生成任意復合調制信號。 IQ 調制是 QAM、PSK、OFDM 等現代通信制式的基礎，因為它能：
·同時攜帶幅度與相位信息
·實現高階調制（如 256QAM、1024QAM）
·提供高頻譜效率
IQ 調制的優勢在于能輕松合成與分解信號，并通過 IQ 補償提升調制質量。
5. 為什么高階 QAM 更容易出錯？
問：從 16QAM 到 64QAM、256QAM，為什么誤碼率更高？
答： 隨著 QAM 階數增加：
·星座圖點數增加
·點間距離變小
·對噪聲、失真、相位噪聲更敏感
高階 QAM 雖然提高頻譜效率，但符號更密集，極易受到噪聲與非線性影響，因此需要更高的 EVM 性能與更純凈的信號源。
6. 如何在射頻測試中提升測量精度？
問：哪些因素會影響射頻測量精度？
答： 影響因素包括：
·電纜與連接器損耗
·DUT 與儀器之間的頻響
·輸入衰減器設置
·內部噪聲
·校準誤差
如何補償？這些方法能顯著提升測量精度與重復性。
·使用幅度修正功能
·測量并補償信號傳遞網絡的頻響
·使用智能前置放大器與智能混頻器自動上傳校正系數
7. 為什么射頻測試越來越困難？現代射頻環境有哪些挑戰？
答：現代 RF 環境面臨巨大挑戰：
·頻譜擁擠
·調制復雜度提升
·更高頻率（毫米波、太赫茲）
·更嚴格的標準（5G、Wi-Fi 7、衛星）
·更高的動態范圍與靈敏度要求
