這篇我們聚焦于：GaN高壓化技術路線的實現。

過去我們談GaN，常常集中在低電荷、低導通電阻和高頻開關；但真正進入AI供電、車載OBC、直流電網等更高電壓化場景時，只靠單顆HEMT并不夠。

我們可以這條路線理解成“從器件快，走向系統集成快”。橫向GaN，負責高頻和單片集成，垂直GaN，負責更高電壓和更大電流，驅動、保護、傳感和隔離如果不能一起集成，GaN的速度優勢就會被PCB面積、門極環路和可靠性邊界重新吃掉。

一、先把版圖攤開：GaN Power IC不是單顆器件，而是一整條工藝鏈

本章先回答一個問題：為什么GaN Power IC的難點，不能只從器件結構或單個參數看，而要先看外延、PDK、封裝和測試是否連成體系？

第一眼先看工藝鏈，不要急著盯某個器件結構。

GaN從外延、芯片工藝、PDK、單片集成、封裝到測試，任何一環斷掉，Power IC都很難從實驗樣品變成可復用平臺。

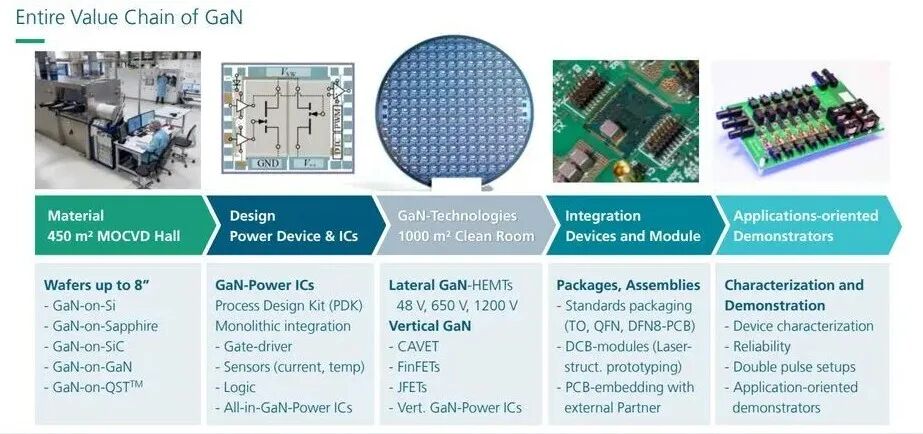

圖片來源：GaN價值鏈先定邊界：外延、工藝、PDK、單片集成、封裝和測試必須同時成熟

借用上面這張圖是想說明，GaN功率IC的瓶頸不會只出現在晶體管本身。

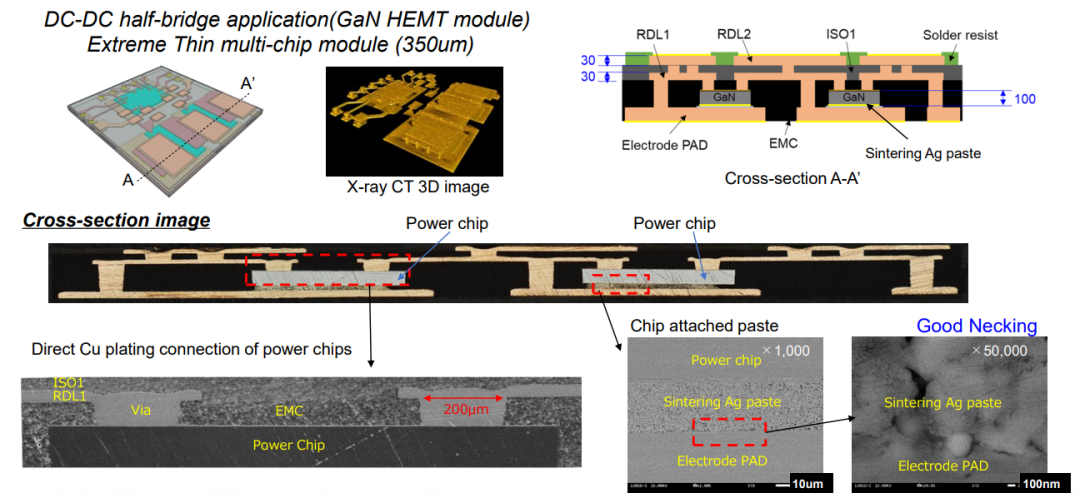

外延材料，決定擊穿和缺陷；工藝平臺，決定良率與可重復制造；PDK，決定設計復用；封裝和測試，決定它能不能進入真實電源系統。

需求側也很清晰，正在推向更高高電壓等級：

800V電池、重卡快充、儲能和直流電網，正在把1200V器件推到前臺。GaN如果想進入這些場景，就必須回答漏電、外延應力和動態導通電阻。

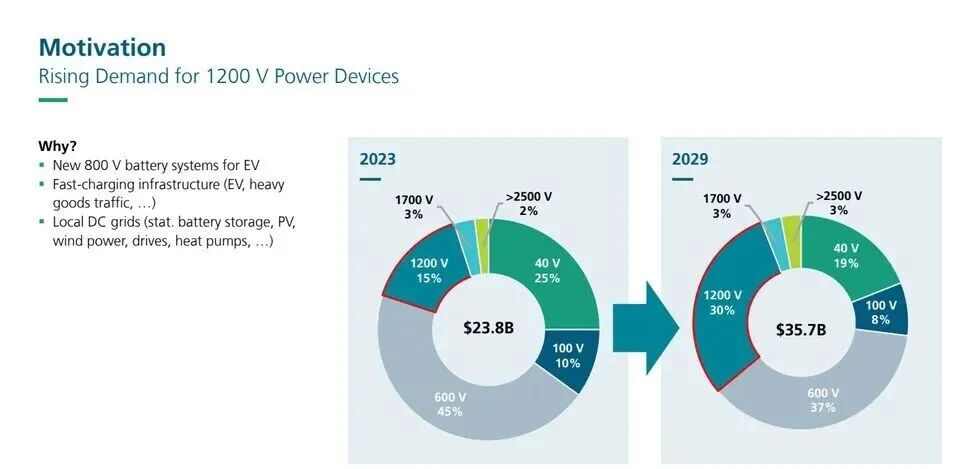

圖片來源：1200V需求來自800V電池、快充、儲能和本地DC電網，GaN必須回答高壓化問題

這說明GaN高壓化不是學術路線，而是系統電壓上移后的自然結果。問題在于：1200V等級不只看擊穿電壓，還要看漏電、動態導通電阻、外延應力和可靠性。

|SysPro備注：如果只看材料極限，GaN的潛力確實很大。更好的figure-of-merit意味著在相同耐壓下，有機會做到更低面積導通電阻和更低成本，但這只是進入競爭的前提。工程上不能把FoM直接等同于量產優勢。GaN要挑戰SiC，需要把低成本襯底、高壓外延、動態損耗和可靠性一起閉環。

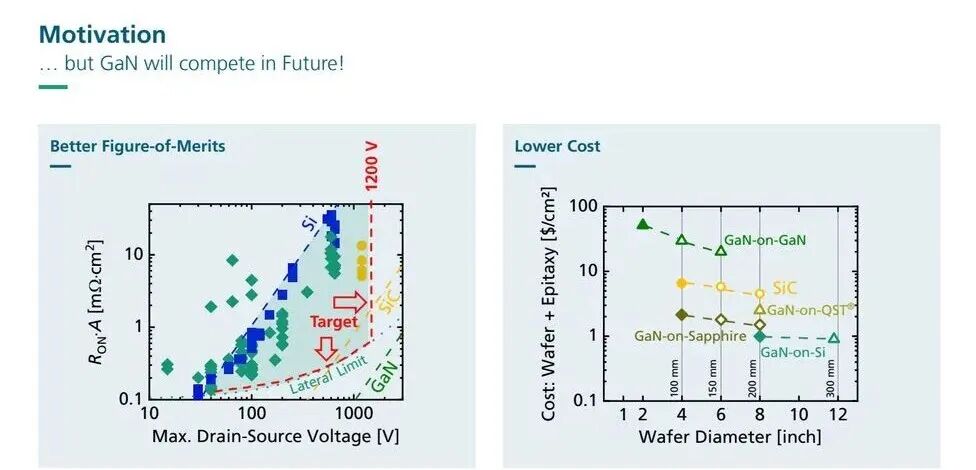

圖片來源： GaN的材料FoM給出上限想象，但工程兌現要經過襯底、外延和器件結構驗證

所以第一章讀完，先記住三件事：

• 第一，GaN Power IC首先是工藝鏈問題，不是單顆開關管問題。
• 第二，外延、PDK、封裝和測試決定它能不能被別人設計、驗證和導入。
• 第三，材料FoM只是上限，襯底、熱、缺陷和動態導通電阻會把上限重新折算成工程邊界。

最終目標是：讓GaN從“參數好看的器件”，變成系統廠敢拿來設計的功率IC平臺。

二、橫向HEMT很快，但高壓化會把外延、漏電和反向?qū)ㄍ频脚_前

這一章聚焦橫向GaN的基本矛盾：它確實適合高頻和集成，但高壓場景會把緩沖層、襯底、漏電、反向?qū)ê蛣?dòng)態損耗一起拉出來。

橫向HEMT是GaN當前最成熟的功率器件形態。它靠AlGaN/GaN異質結形成二維電子氣，速度和導通性能都很有優勢。麻煩在于，高壓、反向?qū)?、雙向阻斷和襯底隔離并不會因?yàn)槠骷炀妥詣?dòng)消失。

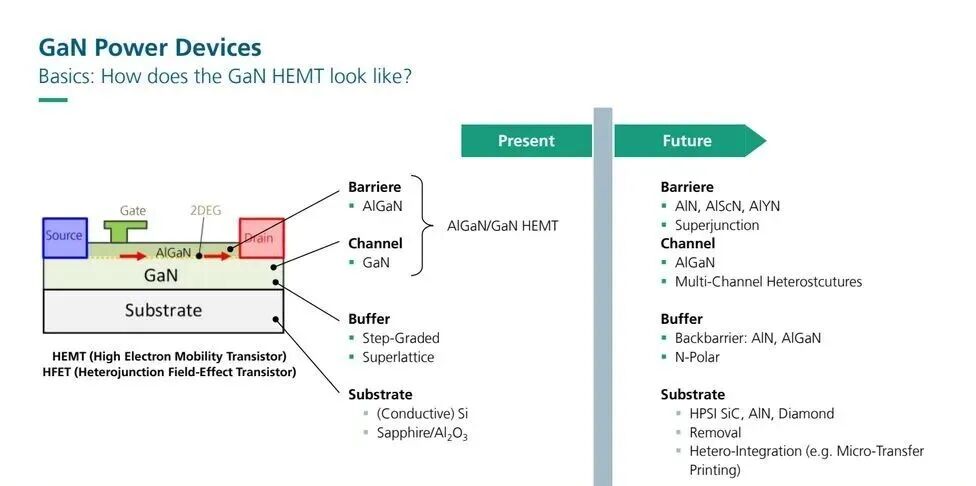

圖片來源：HEMT結構解釋了GaN為什么快：AlGaN/GaN異質結形成高遷移率二維電子氣

換到電源設計里，就是溝道很快，但電場、襯底、緩沖層和柵極控制也必須跟著升級。否則GaN越快，系統越容易被過沖、漏電或動態損耗拖住。

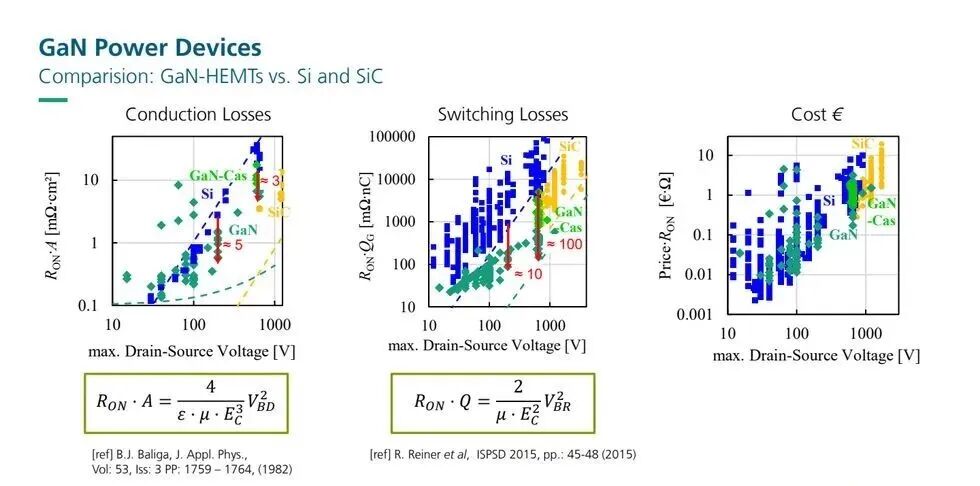

圖片來源：GaN相對Si/SiC的導通電阻與電荷優勢，解釋了它為什么適合高頻高密度電源

對AI近端供電和高頻DC-DC來說，這類優勢直接對應更小磁件和更高頻率；但高壓應用里，還要把外延厚度、缺陷和熱路徑一起算進去。

我們后面介紹的Fraunhofer 1200V Gan樣品和外延，從高壓漏電、緩沖層設計，兩個角度說明這一技術路線是否在可控范圍。

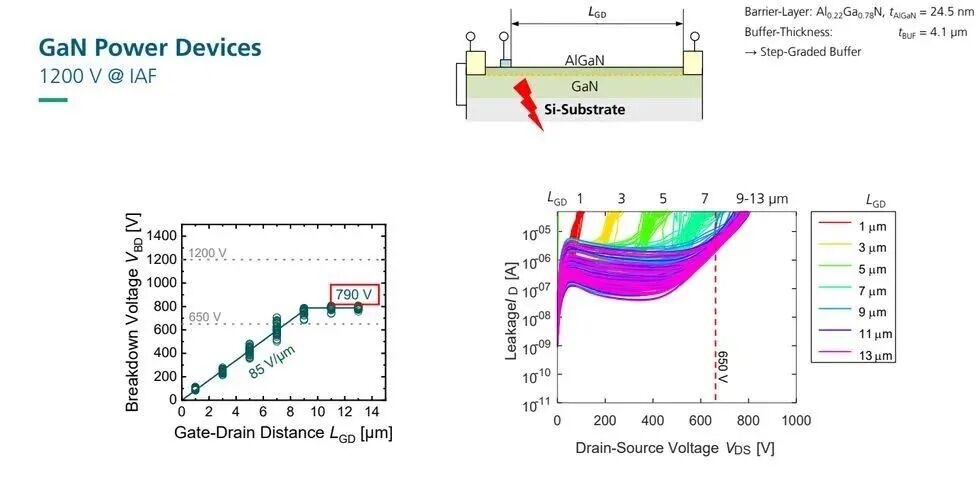

圖片來源：1200V GaN樣品用漏電和擊穿曲線證明高壓化可行性

正式介紹前先說明下高壓漏電、緩沖層設計兩個維度中的關鍵：

• 首先，擊穿曲線我們真正要看的不是最高電壓，而是不同柵漏距離和器件尺寸下漏電是否保持可控。高壓GaN的難點是把擊穿、電阻和晶圓應力同時壓住。

• 其次，外延緩沖層是高壓GaN繞不過去的底層問題。下圖所示的階梯緩沖和超晶格緩沖的對比，說明1200V并不是把漂移區簡單做長，而是要處理應力、缺陷和漏電路徑。

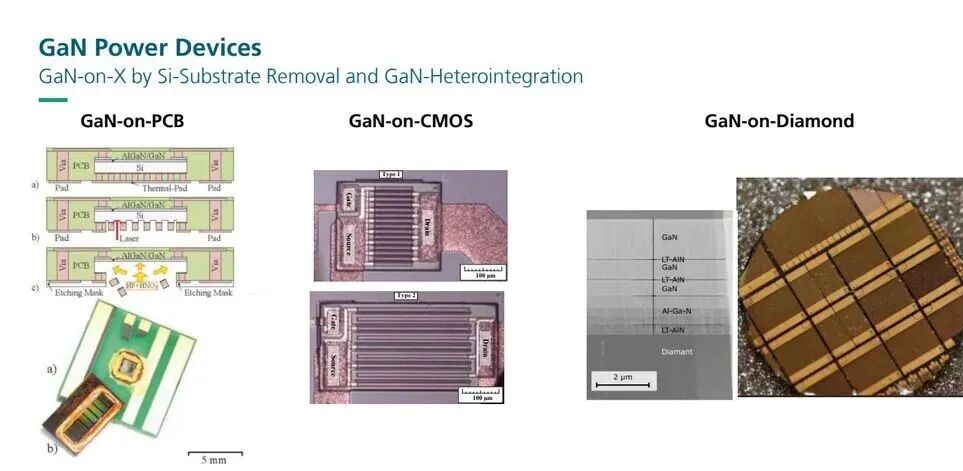

因此，高壓GaN能不能量產，外延平臺和襯底方案可能比單顆器件版圖更關鍵。

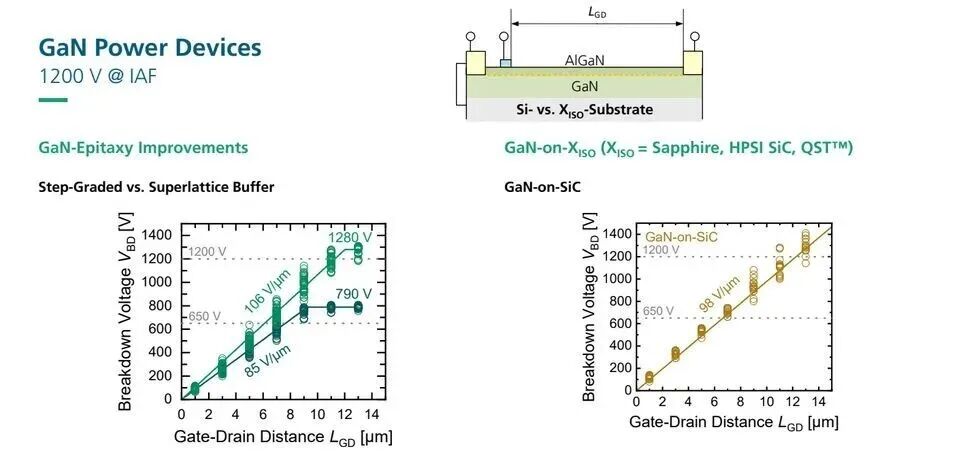

圖片來源：| 階梯緩沖與超晶格緩沖對比顯示，高壓GaN外延不是加厚那么簡單

這里的高壓GaN邏輯可以收成三點：

• 第一，橫向HEMT適合高頻和集成，但高壓會把緩沖層、襯底隔離和漏電路徑推到前面。
• 第二，1200V樣品的意義在于驗證窗口打開了，暫時還不能直接等同于大規模替代SiC。
• 第三，真正需要跟蹤的是長期可靠性、動態導通電阻、外延良率和熱路徑，而不只是擊穿電壓。

最終目標是：把GaN的高頻優勢，轉化成中高壓場景里可驗證、可復現的器件邊界。

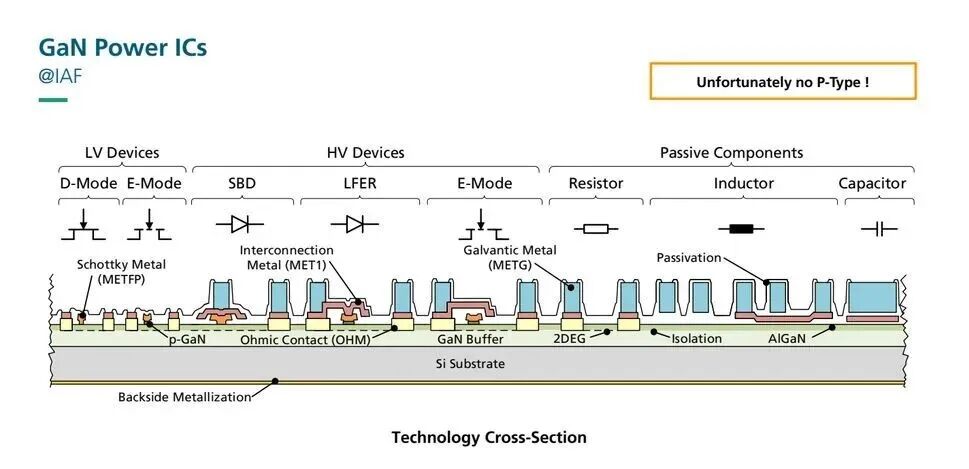

圖片來源：IAF把低壓器件、高壓器件、無源件和驅動器放進GaN Power IC構建模塊

這也回答了：為什么GaN Power IC必須靠近甚至集成驅動? ...

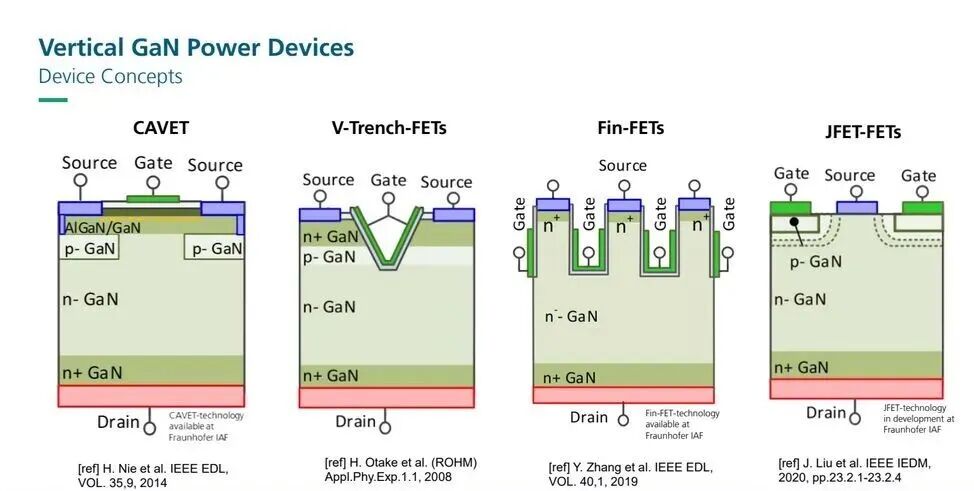

圖片來源：垂直GaN器件路線包括CAVET、V-Trench-FET和Fin-FET，目標是突破橫向高壓面積限制

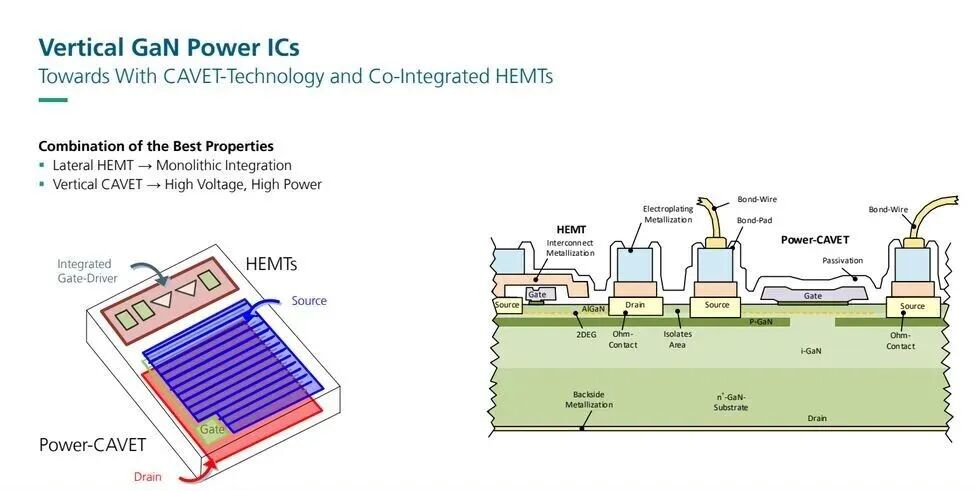

圖片來源：CAVET與HEMT協同的垂直GaN Power IC，試圖結合高壓器件和橫向集成的優點
