焊盤銅皮之間還能看到空隙，不代表成品一定保留綠油橋。阻焊開窗會按規則外擴，兩側開窗疊加后，剩余阻焊還要經受板廠最小阻焊壩、對位公差與曝光能力檢查。判斷動作應落在最終阻焊 Gerber，而不是只盯銅層。
版圖里兩個焊盤明明沒有相碰，出 Gerber 后卻發現中間整條阻焊被打開，甚至板廠反饋無法保留綠油橋。這個現象不是軟件把銅畫錯了，而是銅間隙與阻焊開窗被混成了同一個尺寸。明確判斷是：能否保留綠油橋，要看兩側開窗外擴后的凈剩余寬度和板廠工藝邊界。
只量焊盤邊到邊間距，最多證明銅沒有短接。它不能證明阻焊層仍有足夠材料，也不能替代成品文件檢查。
阻焊層在多數 EDA 和制造文件里按開窗來表達：圖形出現的位置表示這里不要覆蓋綠油。焊盤為了避免阻焊壓住可焊表面，開窗通常會比銅盤向外放大。兩個焊盤各自向中間擴一次，原本看著寬裕的銅間隙就被吃掉兩份。

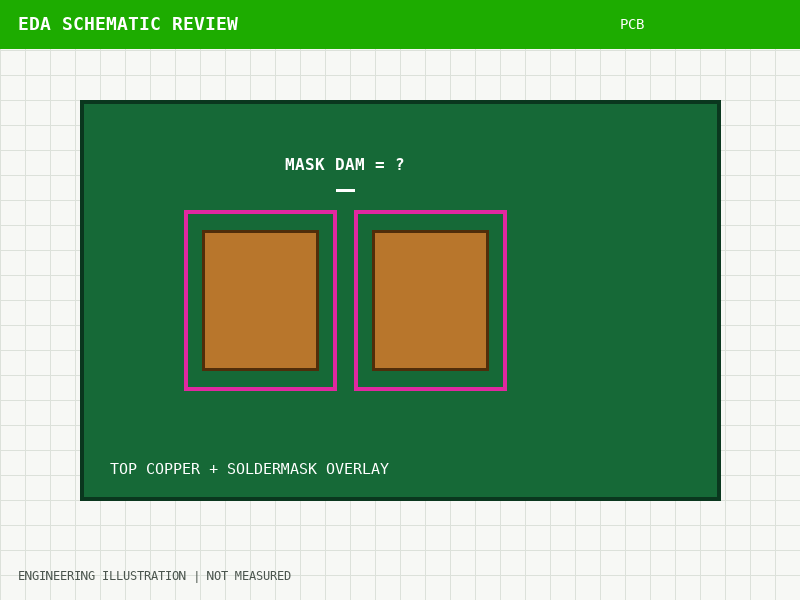

圖 1 阻焊開窗與銅焊盤并不是同一條邊界
因此，銅間隙是幾何起點，真正決定綠油橋的是阻焊開窗之間還剩多少。若兩開窗相交，輸出文件會形成一塊連續開口，板廠沒有可保留的阻焊條。
EDA 只會按你給定的擴展值生成圖形，它不知道具體工廠在當前板厚、油墨、表面處理和焊盤密度下能穩定做到多窄的阻焊壩。即使圖上留下細線，曝光對位和油墨附著也可能讓它在量產中不穩定。

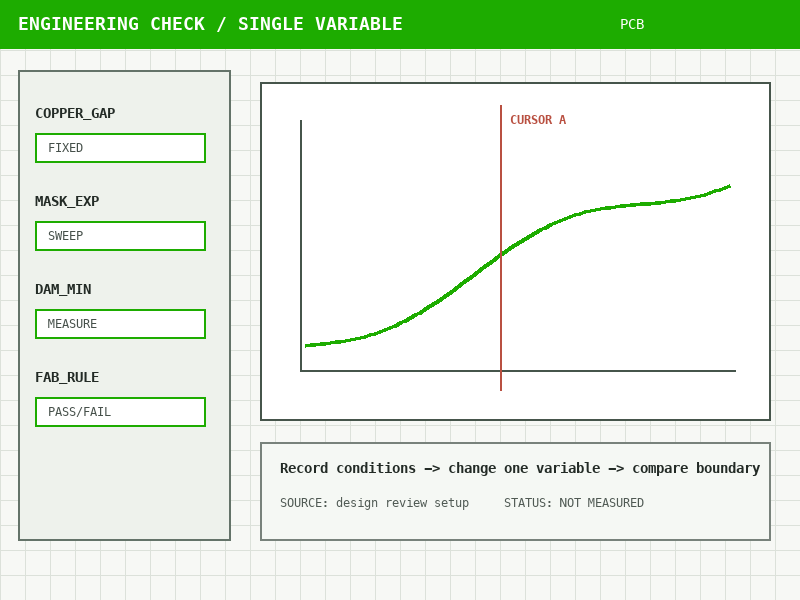

圖 2 CAM 視圖應同時量銅間隙、兩側開窗和凈阻焊壩
板廠要求刪除過窄阻焊橋，本質是在減少斷橋、偏位或殘油風險。這里不存在脫離工藝的通用安全數字。最小阻焊壩和開窗補償要向實際供應商確認，并寫進該項目的制造能力表。
·阻焊開窗：決定綠油覆蓋到哪里，影響焊盤暴露范圍和橋寬。
·鋼網開口：決定錫膏印刷面積，服務于焊料體積與回流，不等于阻焊。
·銅焊盤：承擔電氣連接和可焊表面，修改它會牽動電流、熱和封裝尺寸。
遇到橋寬不足時，直接縮鋼網并不能把綠油補回來，盲目縮銅也可能破壞封裝焊接窗口。應先確認是哪一層的邊界發生重疊，再決定是調阻焊擴展、接受合窗，還是更換更可制造的封裝與間距。

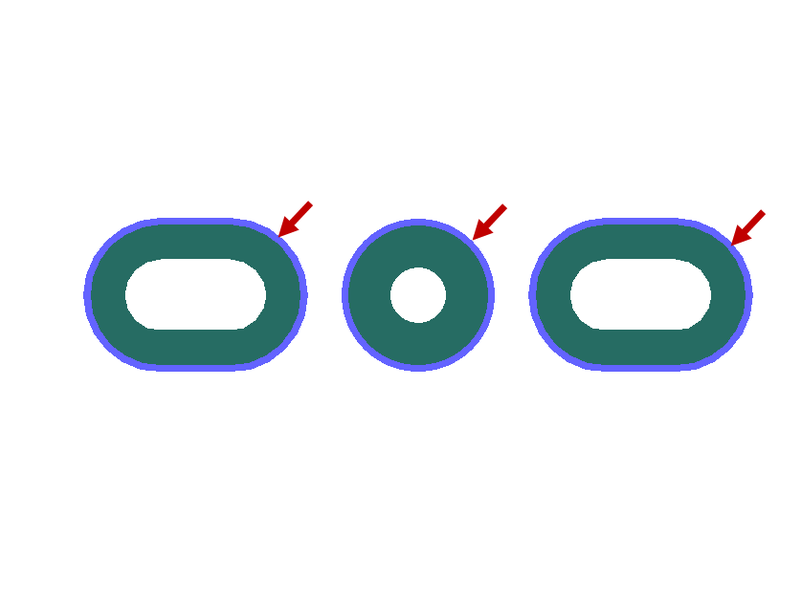

圖 3 銅層、阻焊開窗與鋼網開口需要分層判斷
先固定焊盤銅尺寸，只改變阻焊擴展值，分別導出兩版阻焊 Gerber。把同一對焊盤放大到像素級，量兩開窗之間的剩余條寬，就能看到問題來自開窗而不是銅間隙。

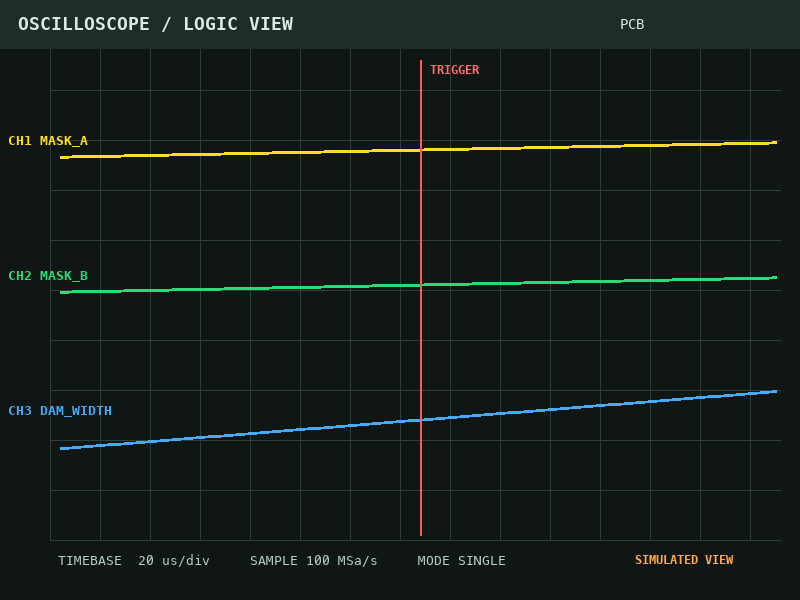

圖 4 對照同一焊盤對的不同阻焊擴展，檢查凈剩余條寬
1.在封裝庫核對阻焊是跟隨全局規則、局部覆蓋還是直接寫死。
2.在 CAM 或 Gerber 查看器里疊加銅層與阻焊層，量最終凈寬。
3.把凈寬與本次板廠的最小阻焊壩、對位能力和特殊工藝要求逐項對應。
4.若只能合窗，在裝配說明中明確接受邊界，并單獨復核鋼網與焊接風險。
綠油橋不是看見銅有縫就自動存在。它要經過開窗外擴、兩側疊加和制造能力三道約束，任何一處沒有定義，DRC 的綠色對勾都不能替你保證成品。
下次評審密集焊盤，不妨直接打開阻焊 Gerber：你量到的是銅間隙，還是開窗后真正留下的那條綠油？
