線性電源VS開關電源，為何內部結構如此相像？

這一經典篇章是博主Dave Jones早期關于線性電源VS開關電源的基礎教學，一起來瞧瞧吧！

“這次我們要講的是開關電源（SMPS）。為什么呢？因為我總聽人說初學者很害怕開關電源，覺得它們很難懂、太復雜，而且和線性穩壓器完全不同。大家都覺得線性穩壓器容易得多，而開關電源的工作原理太難理解，讓人望而生畏。我認為這種觀念是不對的，因為如果你仔細研究就會發現，開關電源和線性電源其實差不多。我知道這聽起來可能有點瘋狂，但相信我，它們的差別真的沒那么大，接下來我就告訴你們原因。”

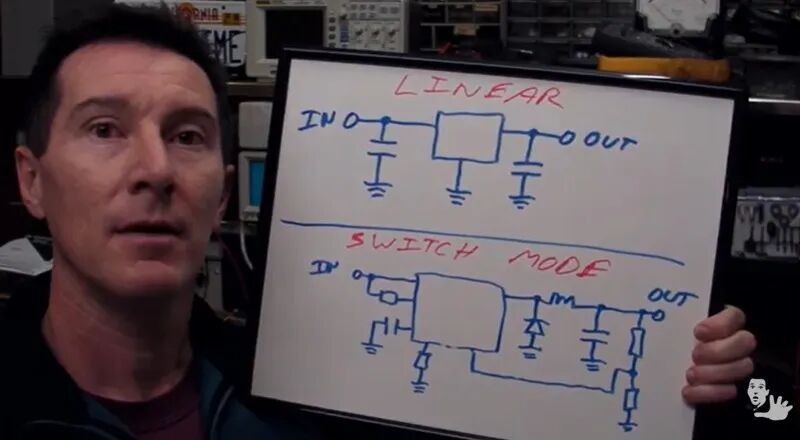

Dave Jones邊說邊掏出了他那塊經典的小白板，開始了今天的教學：對于初學者來說，典型的線性電源通常是非常簡單的三端器件，有輸入和輸出，例如7805能把9V電壓降到5V，使用和理解都很容易，外加幾個濾波電容即可。而開關電源則復雜得多，元件也多：一個神秘的“黑盒子”周圍有二極管、電感、電容、輸出采樣電阻以及其他采樣和補償元件。

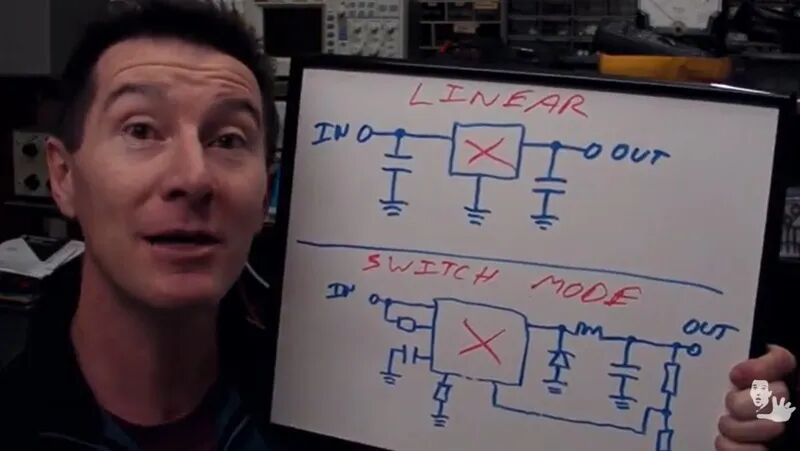

此后，他話鋒一轉：“但說到底，開關電源和線性電源本質上到底有多大區別呢？很高興你們會問這個問題。讓我們一探究竟。因為如果你真正去看這些‘盒子’里面的內部結構，它們其實幾乎沒有區別。雖然它們的工作模式不同，但電路結構非常相似。我們來看看。”說著，Dave Jones就對下圖中那兩個打紅叉的模塊進行了“開盒”分析。

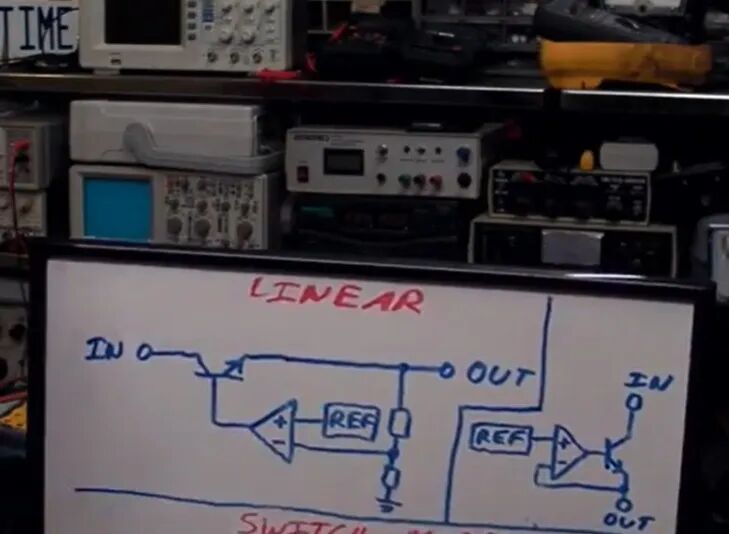

Dave Jones講解了線性穩壓器內部，例如7805這樣的三端器件。它的電路非常簡單：包含一個NPN串聯調整管、一個運放、一個基準電壓源，以及兩個用于反饋的分壓電阻。這就是一個完整的傳統三端線性穩壓器。像7805這種芯片，這些電阻是內置的，用來固定輸出電壓；而像LM317這樣的可調線性穩壓器，這些電阻放在芯片外部，并帶有一個反饋引腳（FB），但工作原理完全相同。所以LM317和7805本質上沒有區別。至于它的工作原理，基本原則非常簡單，這里就是一個負反饋回路。它會通過這個NPN串聯調整管來調整輸出電壓，從而與這里的基準電壓相匹配。它作為一個模擬回路，會持續不斷地進行這種調節。

“如果我們把它重新畫一下（上圖右側的電路），我沒有玩任何花招，重新畫好后，你可能會覺得這個電路看起來更眼熟一些。它和剛才那個完全一樣，我只是重新畫了一下，并去掉了這里的反饋分壓電阻。因為如果這里的基準電壓本身就是你想要的輸出電壓（比如 7805 是 5V），你其實根本不需要分壓電阻。你可以從這里輸入 9V 或 12V 的電壓，完全不需要這些電阻。輸出電壓可以直接像這樣連接回輸入端。運放會調節輸出，使兩個輸入端保持一致。因此，這里的輸出就會等于另一個輸入端的電壓，也就是 5V 的基準輸入。非常非常簡單，線性穩壓器就是這么工作的。現在我知道你們肯定會有一個疑問，很高興你們會這么想：既然可以直接把基準電壓做成和期望輸出一樣的電壓（比如 5V），那干嘛還要費勁用這些反饋電阻呢？嗯，這主要是因為制造工藝。在較低的電壓下（例如 1.2V）制造帶隙基準電壓源（bandgap reference）要容易得多。”Dave Jones說。

接著，他舉了一個例子：假設基準電壓是2.5V，要想得到5V輸出（上圖“out”端），這里的同相放大電路（上圖放大器）需要2倍的增益，這就是一個標準的同相放大器，只是外加了一個串聯調整NPN三極管。如果基準電壓（指上圖“REF”端）是2.5V而需要5V輸出，就需要通過這些電阻實現 2 倍的增益，直接套用標準的同相運放公式。同理，如果基準是1V，則需要5倍增益來獲得5V輸出。

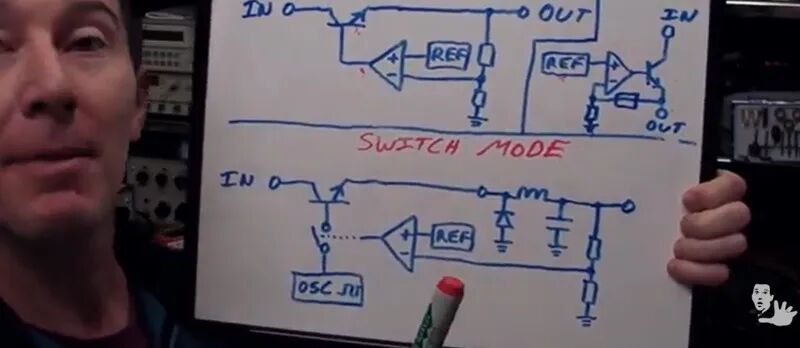

Dave Jones接著解釋他之前所說的“開關電源和線性電源差別不大”的觀點。他在小白板下半部分畫出了開關電源電路。上面是線性電源，下面是對應的開關電源——這是一個降壓型電路（Buck），例如把9V或12V降到5V。

“這是一個降壓開關電源，而這正是芯片內部的實際結構。瞧瞧吧，它們真的沒什么區別。看：串聯調整 NPN 三極管，完全一樣。帶有基準電壓的運放，完全一樣。反饋電阻網絡，也完全一樣。那有什么不同呢？你看，下面多了一個門控振蕩器（gated oscillator）。這里有一個振蕩器，我們先以固定頻率振蕩器為例。運放實際上是通過控制這個振蕩器的開啟和關斷，來驅動串聯調整管的。運放不再直接驅動三極管，而是控制這個振蕩器。”

“此外，我們在芯片外部（所以畫了這些小圓點表示引腳）增加了一些外圍元件：一個續流二極管（catch diode）和一個電感。電感是關鍵，它是用來儲存能量的。然后是一個輸出濾波電容，這和線性電源上的濾波電容是一樣的。我們先不展開細說，總之就是個輸出濾波電容。但這些就是唯一的區別：我們在這里增加了一個儲能元件，并且對三極管的開關控制方式不同。線性穩壓器采用的是連續變化的線性放大回路，而這里我們是以“脈沖串”或開關的方式來切斷和導通三極管。說真的，這就是一個基礎降壓開關電源的內部結構。它們真沒多大區別，我沒騙你吧！”

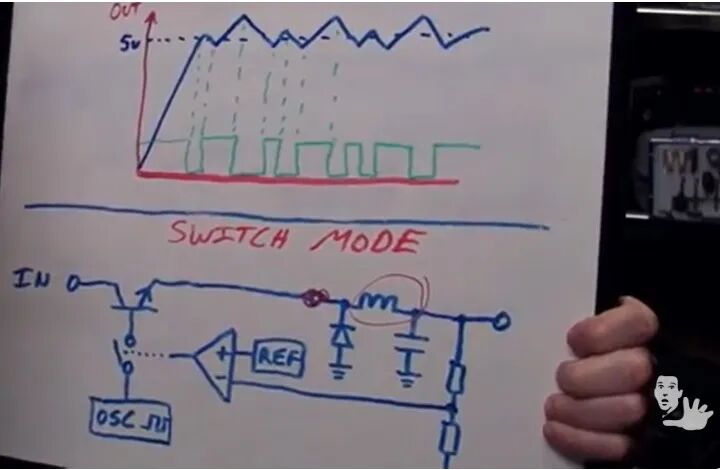

關于開關電源的工作細節，Dave Jones沒有詳細展開（他認為這本身就能單獨做一期視頻）。他簡單說明：“假設我們期望的輸出設定電壓是 5V。那么這個三極管就會根據輸出是否需要修正，來進行開啟和關斷的切換。我畫的這個波形非常夸張，實際上的電壓波動要比這小得多，但電壓確實是通過振蕩器控制這個串聯調整管進行間歇性的開關切換，從而實現自我修正的。”

“這里的綠色波形代表開關管的開和關。在像這樣的每一個上升沿，三極管導通。當三極管導通時，電流從輸入端流出，像這樣經過電感流向輸出端，同時在電感中儲存能量。”

“而當開關切斷時（當控制信號變低、波形開始像這樣下降），電流實際上會通過二極管向上流，像這樣在回路中流動。所以它只是從前一個回路切換到了后一個回路，基本上就是這么回事。它只有兩種模式：開和關。當然，回路中還存在其他損耗，我們就不深入探討了，因為這只會讓問題復雜化，現在沒必要講。但總之，它要么開要么關。而線性穩壓器（雖然我已經把那個電路擦掉了，但正如你們剛才所見）是一個連續的回路，它的調整管在持續不斷地耗散功率。”

“這就是為什么線性穩壓器效率很低，而開關電源效率非常高的原因。降壓（Buck）開關電源的效率最高可以超過 90%。不過，這也并非絕對，還要取決于負載和各種其他因素。開關電源在不同條件下的效率范圍變化也可能很大。”

Dave Jones指出，“有時候，如果你使用 LDO，線性穩壓器實際上可能會更高效。假設你的輸入是 6V，輸出是 5V。對于線性穩壓器來說，這已經有 80% 的效率了，而一個好的開關電源可能也就 80% 到 90% 的效率。或者，如果你只有 5.5V 的輸入（先忽略我畫的是開關電路），需要 5V 輸出，線性穩壓器的壓降只有 0.5V，bingo！你直接就能獲得 90% 的線性穩壓器效率。”

“無論是線性穩壓器還是開關穩壓器，芯片內部通常還包含許多其他功能電路，比如過流保護、過壓保護、過溫保護，以及各種為了讓芯片更實用而加入的小功能。但不要被這些東西迷惑了，它們的基本工作原理就像我在這里展示的一樣。一旦你剝離掉外在的雜項，它們一點都不難理解。所以就是這樣啦。”
