簡易警笛電路

簡 介： 文章：本文分析了一個網上流傳的簡易警報電路存在的錯誤，包括三極管類型錯誤和缺少直流通路等問題。作者對電路進行了修正，使用LTspice進行仿真，左邊采用PNP三極管搭建多諧振蕩電路，右邊使用NPN和PNP三極管組成互補音頻振蕩電路。仿真生成了約2kHz的振蕩波形，轉換成音頻后效果與真實警報聲相似。通過電路修正和仿真驗證，展示了一個可行的警笛電路設計方案。（149字）
**關鍵詞**：警笛電路

• Simple Loud Siren Circuit^[1]

一、電路錯誤

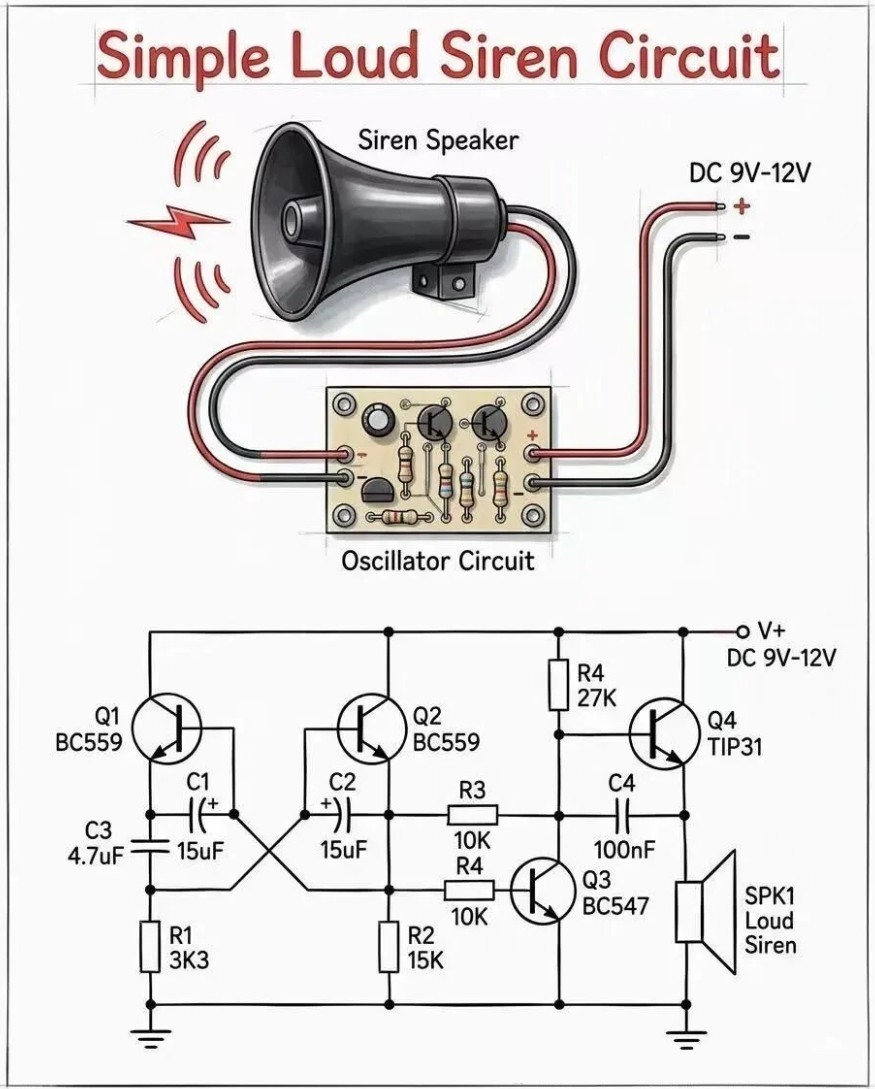

??這是一個剛剛在網上看到一個簡易的警報電路。但是仔細一看會發現這個電路，存在著很多令人感到奇怪的地方，或者說是錯誤的地方，使得這個電路壓根不能夠工作。這個電路應該包含兩部分，左半部分是多諧振蕩器，右半部分是音頻振蕩器。多諧振蕩器會產生變化的控制電壓，這個電壓會控制右邊的音頻振蕩電路對應的頻率發生變化，從而產生音調變化的警報聲音。顯然電路中存在著一些錯誤，比如BC559這個型號三極管對應的是PnP 3極管。而不是這里繪制的nPn 3極管。特別是對于Q1，它的集電極或者發射機，連著連接兩個電容，顯然這個對于它來說沒有直流通路，這個三極管實際上是不能工作的。此外對于右邊的音頻振蕩電路，這個電路應該對應我們常見到的互補晶體管電能電路。但其中存在著很大的區別。Q4應該是一個PnP 3極管。中間的反饋回路C4和R3應該是連接在 Q3的基極。這樣右邊的電路才能產生音頻振蕩器，它的振蕩頻率會受到左邊多諧振蕩器電壓的控制。下面我們將電路進行修改，在LT Spice中進行仿真，并產生音頻信號，我們看一下是否是我們想要的警笛電路。

二、LTspice仿真

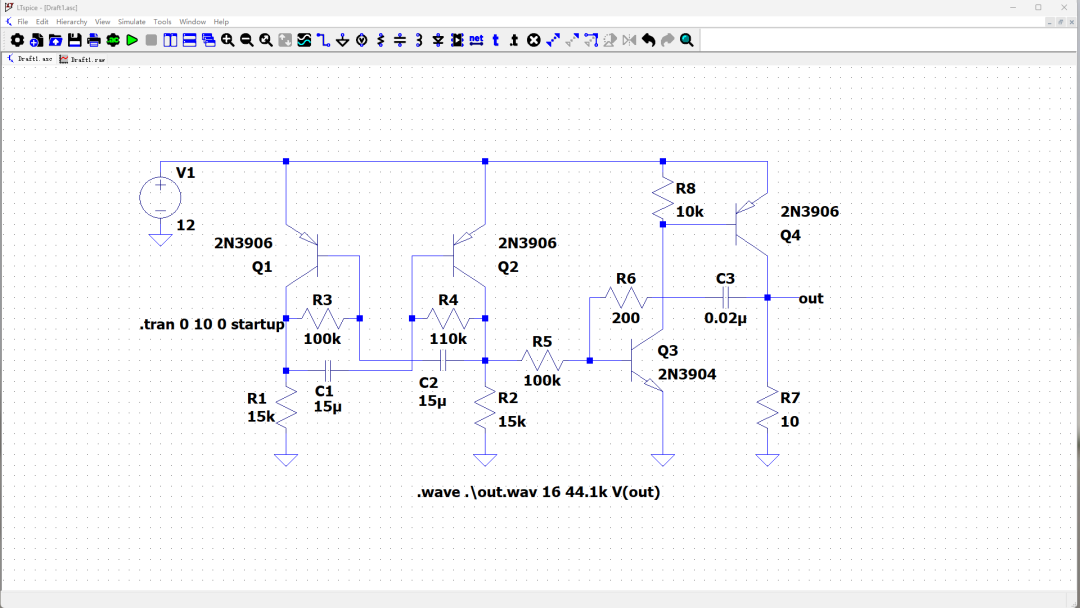

??我們在Ltspice中搭建修改后的電路，在電路的左邊，是用 PNP 兩個三極管搭建了我們常見到的多諧振蕩電路。其中，對于兩個三極管的偏置電阻阻值，有意取得不同，一個是100K歐姆，另外一個是110K歐姆。這主要是為了使得在仿真過程中，該電路比較容易起振。在右邊電路中，我們使用了NPN和PNP兩種三極管，組成了互補音頻振蕩電路。其中設置C3和R6的阻值，讓震蕩頻率大約是在兩開赫茲左右。我們把輸出電阻R7上的電壓波形通過wave命令生成外部音頻文件，這樣我們可以播放生成的音頻文件，來聽到該電路產生波形的聲音。下面我們來運行電路進行仿真，它生成了仿真后的音頻。下面讓我們來聽取一下這個電路產生音頻信號的效果。這個效果與真正的警報聲音還是很相似的。
