上電能啟動、顯示能點亮、接口也能枚舉，并不等于一塊智能座艙主板已經具備穩定交付的基礎。偶發黑屏、冷啟動失敗、數據誤碼、眼圖余量不足，往往不是某一個器件“選錯了”，而是系統架構、布局布線與仿真驗證之間出現了斷點。
智能座艙硬件把處理器、存儲、顯示、通信、音頻、電源和外部傳感鏈路壓縮到有限空間里。連接關系只是第一層正確；當信號邊沿變快、接口速率提高、電源域增多，走線、過孔、參考平面、回流路徑和去耦布局都會參與電路工作。
這也是 RK3576 汽車視覺智能座艙項目值得拿來做完整訓練的原因：它不是單點知識演示，而是要求工程師把芯片資源、原理圖、PCB 與高速仿真放到同一個項目里判斷。
一、智能座艙主板，不是把功能模塊“拼”在一起
以 RK3576 為核心搭建座艙系統，首先面對的不是布線，而是系統邊界：芯片有哪些電源域與 I/O 資源，時鐘從哪里來，啟動鏈路如何組織，LPDDR4、存儲、顯示、USB、PCIe、WiFi 等接口分別需要什么電氣條件。
如果芯片資源沒有梳理清楚，原理圖很容易只完成“網絡連接”，卻沒有完成“工程約束”。例如差分對名稱沒有統一、關鍵網絡缺少分組、端接位置沒有明確、電源時序沒有被系統檢查，后續 PCB 與仿真就很難得到可信輸入。
畫原理圖之前，先回答三個系統問題
資源是否匹配
接口、電源域、時鐘、復位、啟動模式和引腳復用，是否滿足整機功能與擴展需求？
約束是否傳遞
差分對、網絡組、等長關系、阻抗目標與端接策略，能否從原理圖繼續傳到 PCB？
驗證是否有判據
后續到底用阻抗、串擾、S 參數、眼圖、時序還是電源噪聲來判斷設計是否需要調整？
原理圖不僅記錄連接關系，也應該成為 PCB 約束和仿真邊界的起點
二、高速 PCB 的關鍵，是控制信號“實際走過的路”

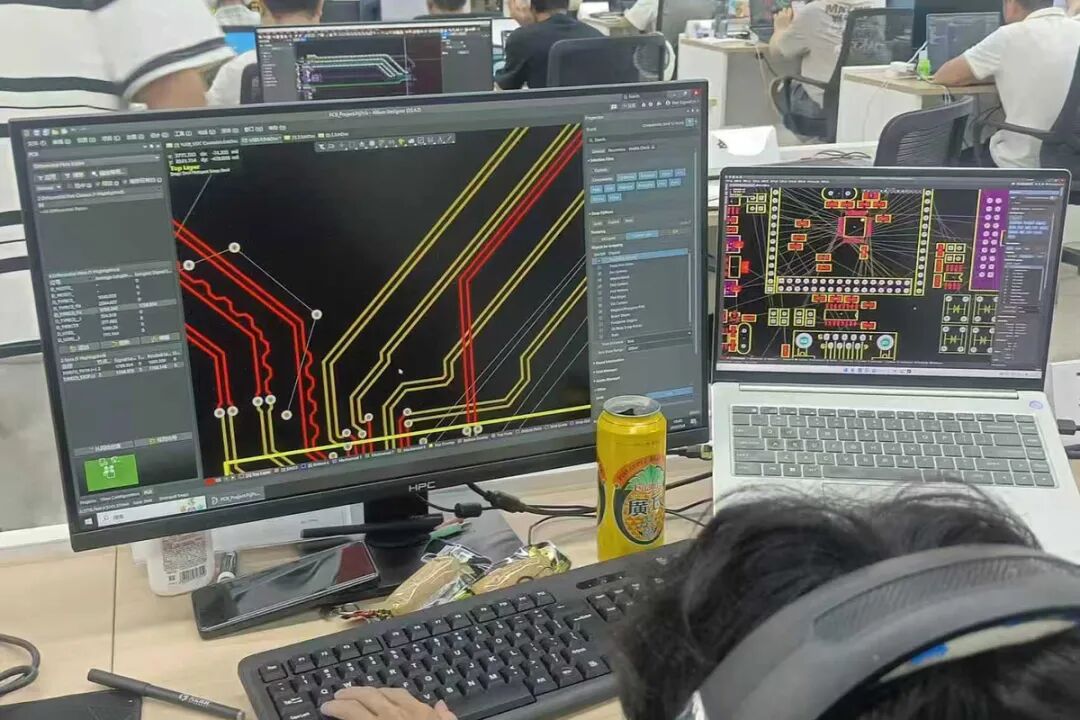

到了 Allegro 布局布線階段，原理圖里的邏輯網絡會變成真實的銅、過孔和參考平面。此時信號不再沿著一條理想連線傳播，而是沿傳輸路徑前進，并通過相鄰參考平面返回。
LPDDR4 需要同時處理芯片扇出、拓撲、長度關系、過孔數量和參考連續性；PCIe 4.0、USB 3.2 等高速串行接口則更關注阻抗、損耗、差分不平衡與結構突變。5G WiFi、77G 毫米波雷達和車規級電源等模塊，又會把射頻隔離、回流、噪聲與供電完整性帶入整板。
- 1．先定層疊與阻抗：
材料、介質厚度、銅厚和參考平面先確定，線寬線距才有物理依據。 - 2．再做器件與接口分區：
處理器、存儲、電源、通信和外部連接器按信號流與供電關系組織，避免后期跨區繞行。 - 3．把回流路徑一起布：
換層、跨分割、連接器和過孔陣列都可能制造回流繞行，不能只盯著正向走線。 - 4．約束關鍵網絡：
差分、等長、間距、過孔和走線層需要形成可檢查的規則，而不是依賴人工記憶。 - 5．為仿真保留真實模型：
層疊、器件、封裝、連接器和關鍵互連結構越接近實物，仿真結果才越有解釋力。
三、仿真不是出圖，而是提前回答設計問題
很多人第一次做 Sigrity 仿真，會把注意力放在“眼圖能不能打開”“曲線漂不漂亮”。但工程仿真的價值不在截圖，而在于它能否回答：風險來自哪里，哪個參數最敏感，應該怎樣修改 PCB。
以 LPDDR4 為例，眼圖余量不足可能與線長、拓撲、過孔、封裝模型、端接和驅動參數有關；如果模型邊界不完整，僅憑一張眼圖很難定位原因。更可靠的方法，是從 S 參數、阻抗變化、串擾和時域波形中建立證據鏈，再用參數掃描驗證修改方向。
一條可復用的高速仿真閉環
定義問題：明確研究接口、鏈路邊界和合格判據，避免“什么都算、什么都解釋不了”。
建立模型：導入真實層疊、走線、過孔、封裝與器件模型，檢查端口、材料和激勵設置。
解釋結果：把眼圖、S 參數、阻抗和波形變化對應到具體物理結構，而不是只看是否“過線”。
回寫設計：把結論變成線長、間距、過孔、參考平面、端接或器件布局的明確修改動作，再次驗證。
工程判斷：仿真結果與實物不一致時，先不要急著懷疑求解器。封裝、連接器、回流路徑、電源噪聲或材料參數沒有被完整放進模型，往往才是偏差的真正來源。
四、真正稀缺的，是把三套工具連成一條工作流
OrCAD、Allegro、Sigrity 并不是互相獨立的三門軟件課。原理圖階段定義網絡與約束，PCB 階段把約束實現為物理結構，仿真階段再用結果檢查設計假設；任何一段脫節，都會讓下一段接收到錯誤或不完整的信息。
課程資料以 RK3576 汽車視覺智能座艙為項目主線，覆蓋新能源汽車基礎認知、芯片資源、車規級原理圖、高速 PCB 布局布線與 Sigrity 仿真，并把 LPDDR4、PCIe 4.0/USB 3.2、5G WiFi、車規電源、77G 毫米波雷達等模塊放進同一套工程場景中。
項目學習的四個連續階段
芯片資源與系統架構
先理解座艙系統需要哪些功能，再決定接口、電源、時鐘、存儲與外設連接。
OrCAD 原理圖設計
完成模塊劃分、網絡命名、差分對與約束組織，讓設計意圖可以繼續傳遞。
Allegro 高速 PCB
圍繞層疊、布局、扇出、等長、差分、回流和電源完整性實現整板。
Sigrity 建模與驗證
提取參數、分析眼圖與信號質量，將仿真結論轉化為可執行的 PCB 優化。
五、課程的重點，不是“看完”，而是完成可審查的輸出
根據現有課程介紹資料，課程規劃約 200 小時內容，并列有約 200GB 的視頻、實例、模型和工程文件，圍繞 12 個核心模塊展開。體量只是表象，真正值得關注的，是學習過程能否留下可復核的 DSN 原理圖、PCB 文件、仿真模型與分析報告。
如果只是跟著視頻重復點擊，軟件操作很容易遺忘；如果每完成一個模塊，都能解釋設計依據、接受規則檢查、看懂異常結果并完成一次優化，知識才會沉淀成工程方法。
學習建議：不要用“看了多少小時”評價進度。更有效的標準是，面對一條異常高速鏈路，你能否從系統資源、原理圖約束、PCB 結構和仿真證據中，逐步找到需要修改的位置。
六、這套訓練更適合哪些學習者
這不是一套只講軟件界面的輕量課程，更適合已經具備電路或 PCB 基礎，希望把汽車電子系統設計與高速仿真串起來的學習者。
● 汽車電子硬件工程師：希望系統提升座艙主板、車規電源和高速接口的設計與驗證能力； ● PCB 工程師：想從規則執行繼續走向芯片資源理解、系統約束和仿真判斷； ● 新能源汽車研發與預研人員：需要補齊高速互連、信號質量和整板工程閉環； ● 電子、自動化等相關專業學習者：已有基礎知識，希望通過完整項目理解真實設計流程； ● 熟悉單一工具的資深設計人員：希望把 OrCAD、Allegro 與 Sigrity 連接成可復用的工作流。
也要提前說明：完整項目的學習強度不低，效果取決于練習、復盤與獨立輸出。如果只想快速套用一份現成 PCB，或只需要某個固定仿真截圖，這條學習路徑可能并不合適。
寫在最后
汽車視覺智能座艙并不只是“更復雜的消費電子”。當高速存儲、串行接口、無線通信、車規電源和外部感知模塊進入同一塊板，任何一個局部選擇，都可能沿著信號、供電和回流路徑影響整機。
真正值得訓練的，是從芯片資源出發建立原理圖，用約束完成 PCB，再用仿真檢查設計假設，并把結果寫回版圖。如果你已經能畫板，卻經常在高速接口、信號質量或系統穩定性面前缺少抓手，那么用一個完整的 RK3576 座艙項目跑通這條鏈路，會比繼續收集零散技巧更有價值。
