Boot配置 | 瑞薩DA14531開發問題及解決方案（系列5）

在DA14531開發中，Boot方式和Flash燒錄配置會直接影響程序能否正常啟動。本篇整理DA14531常見的Boot配置方式，以及不同連接方式下需要注意的開發板設置。

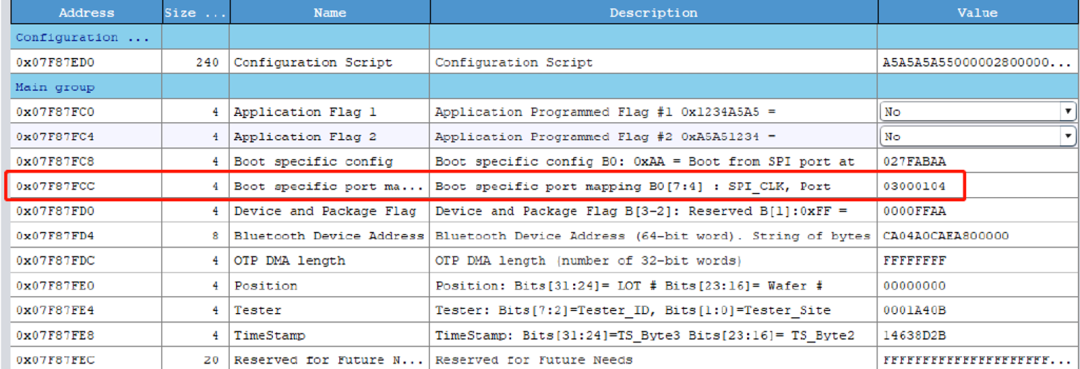

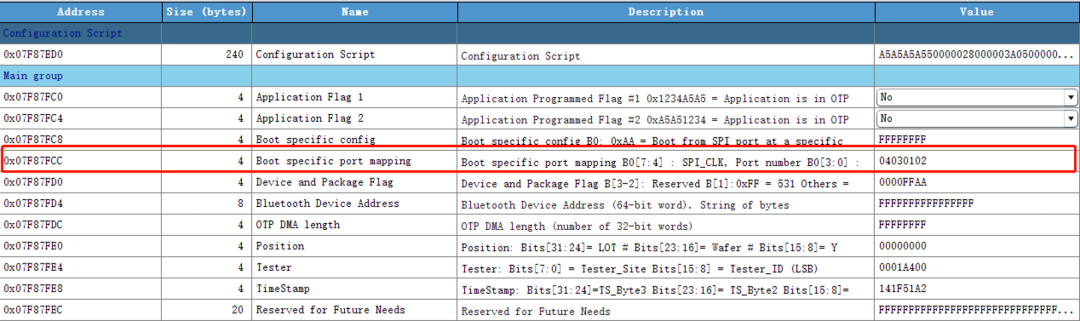

該配置在OTP Header中定義。可以看到，在地址0x07F87FCC中，其值為：03000104。

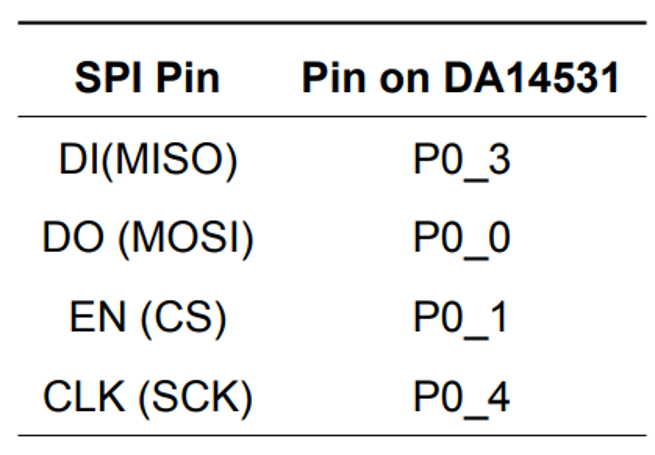

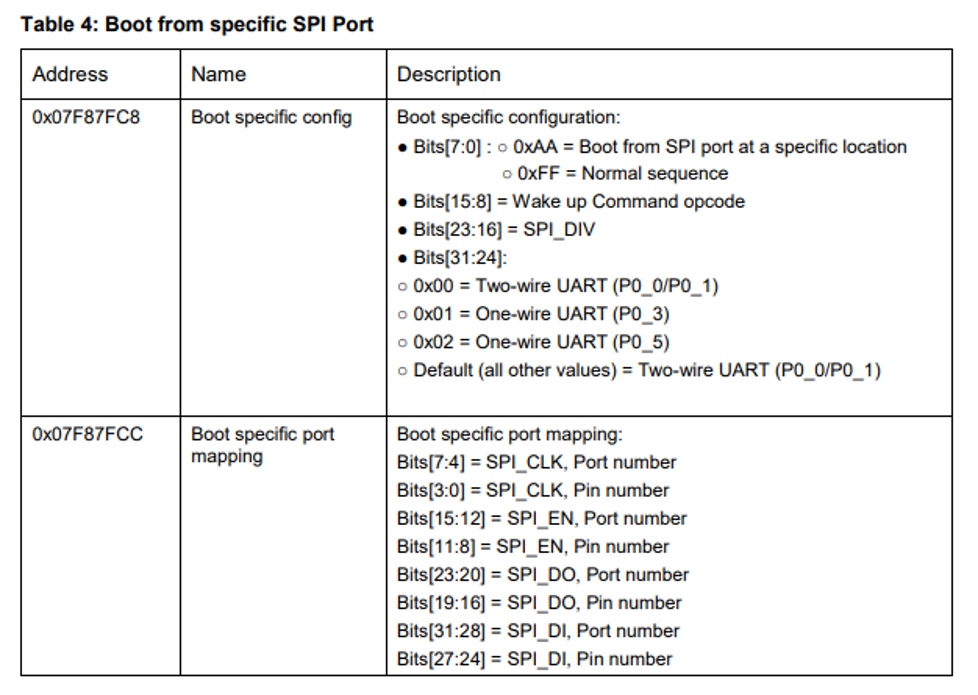

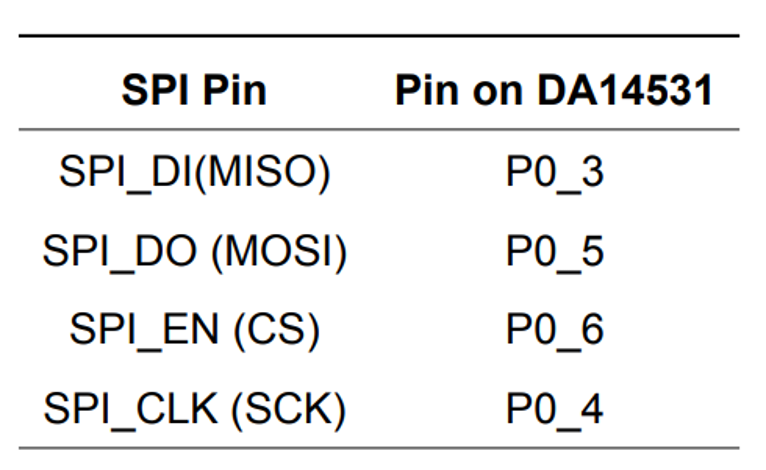

從左到右依次對應DI、DO、EN、CLK功能引腳。OTP Header中各地址的詳細功能及取值含義，可參考DA14531 Datasheet中的Section 4：System Overview - 4.4：OTP Memory Layout，以及Application Note DA14531 Booting from OTP and Serial Interfaces中的Section 11：Booting from specific SPI port。

https://www.dialog-semiconductor.com/sites/default/files/da14531_datasheet_3v1.pdf

https://www.dialog-semiconductor.com/sites/default/files/an-b-072-da14531_booting_options_v1.4.pdf

1.1 配置SPI功能引腳

除此之外，DA14531中的任意GPIO口都可以被配置為SPI功能引腳。具體步驟如下：

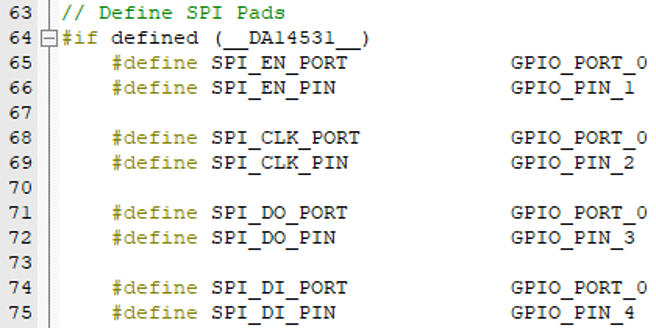

• 1.1.1 在Keil的user_periph_setup.h中定義所需的SPI功能引腳。例如：

則對應配置如下：

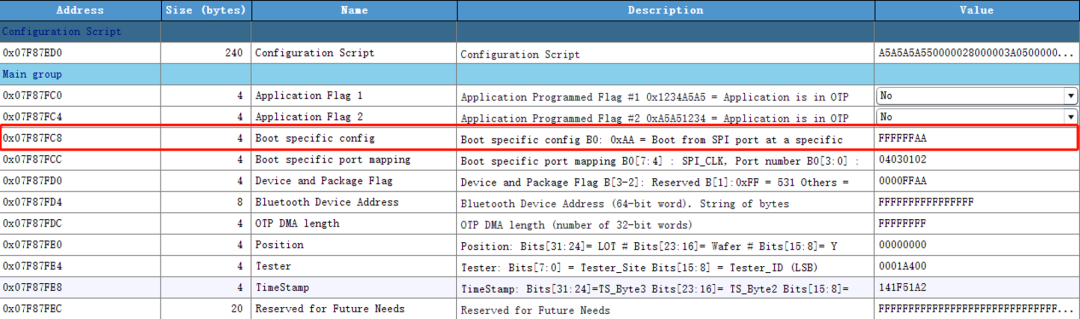

• 1.1.2 使用SmartSnippets Toolbox中的OTP Header功能，將地址0x07F87FCC中的值修改為對應的SPI功能引腳值。

例如：04030102。

• 1.1.3 使用SmartSnippets Toolbox中的OTP Header功能，將地址0x07F87FC8中后八位的值修改為AA。

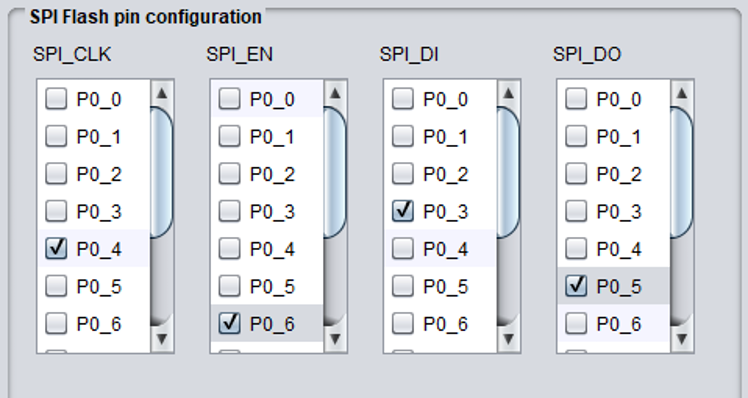

• 1.1.4 在SmartSnippets Toolbox的Booter Board Setup中，將修改后的SPI功能引腳勾選到對應的SPI Pin。

• 1.1.5 根據所配置的SPI功能引腳，在母板上完成對應跳線配置。

DA14531的Bootloader支持1-wire UART和2-wire UART。其中1-wire UART接口為P0_3和P0_5（默認設置為P0_5）；2-wire UART接口為P0_0（UTX）和P0_1（URX）。如果通過UART進行Boot，這些配置不可更改。

2.1 通過1-wire UART啟動

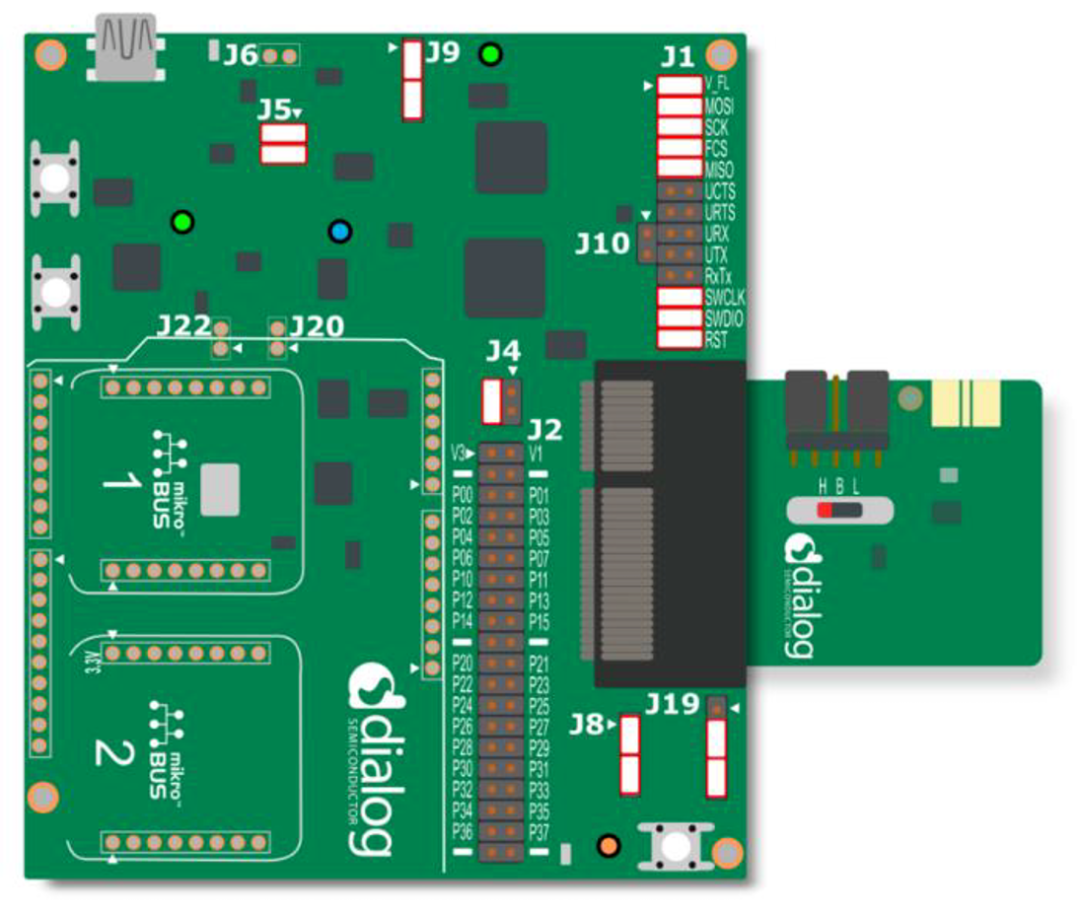

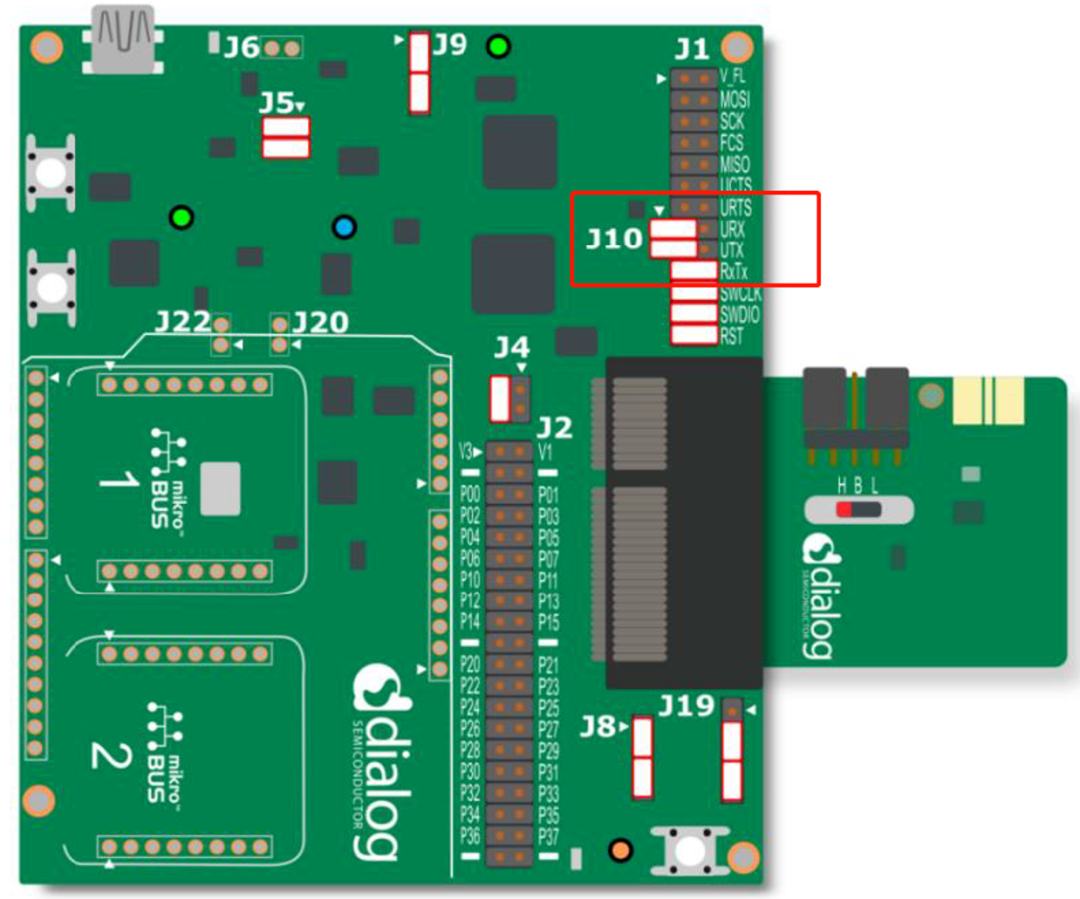

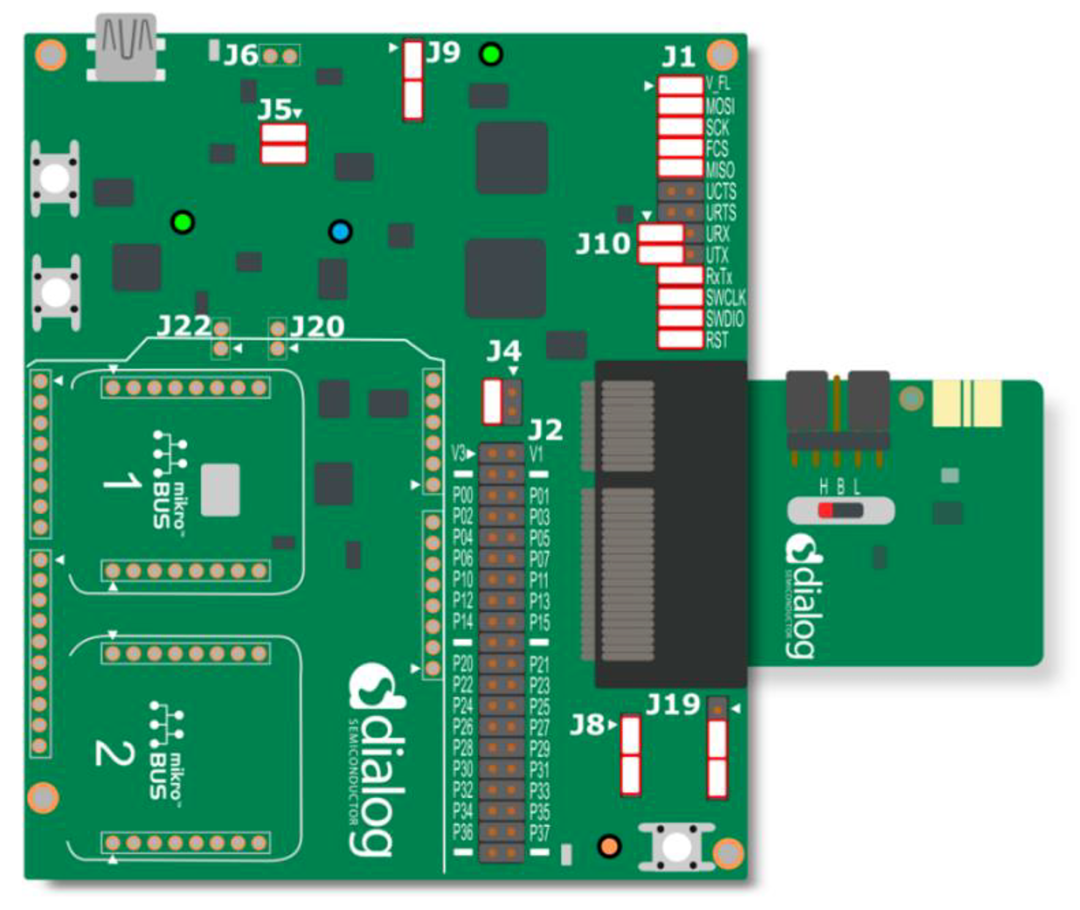

其中1-wire UART Boot的母板跳帽配置如下。

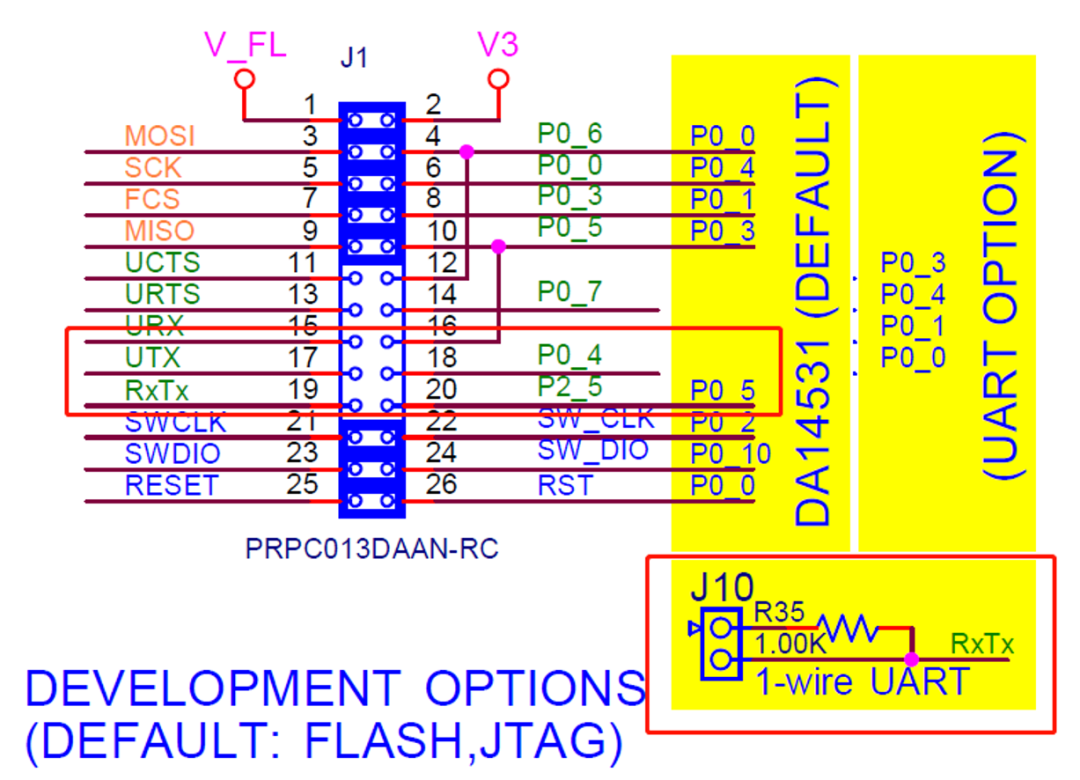

從原理圖中可以看到，在母板中，J10-1與J1-15（URX）相連，J10-2與J1-17（UTX）相連。串聯得到的RxTx信號通過J1-19和J1-20（RxTx）連接，并引到開發板的P0_5接口。由于J10中已有串聯電阻，如果使用默認配置（P0_5），無需額外配置。

如果需要將P0_3配置為1-wire UART接口，則需要將母板中J1的J1-15（URX）通過1kΩ電阻與J1-17（UTX）連接，并連接到DA14531的P0_3接口（P0_3在母板J2中對應P23）。

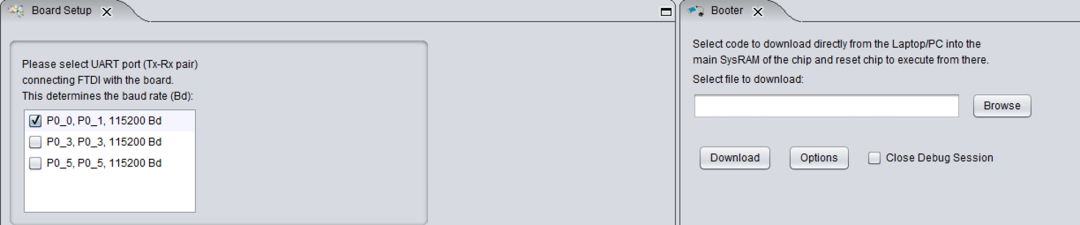

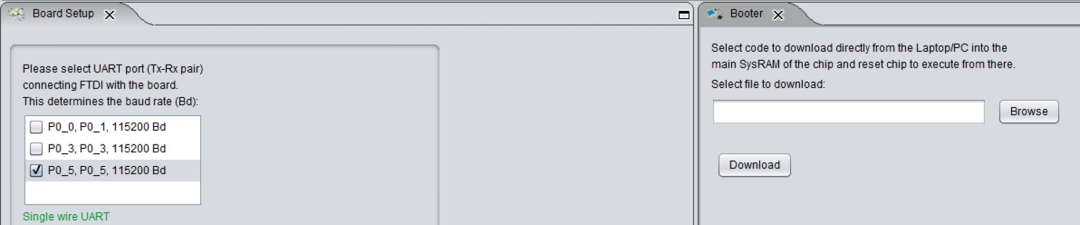

定義好串口后，需要在SmartSnippets Toolbox的Board Setup中進行配置。注意：代碼中選擇的UART波特率應為正確參數115200。隨后即可通過Booter功能，將固件加載到SysRAM中進行Boot。

2.2 使用1-wire UART操作Flash

可以通過1-wire UART訪問經SPI連接到DA14531的Flash。母板配置如下：

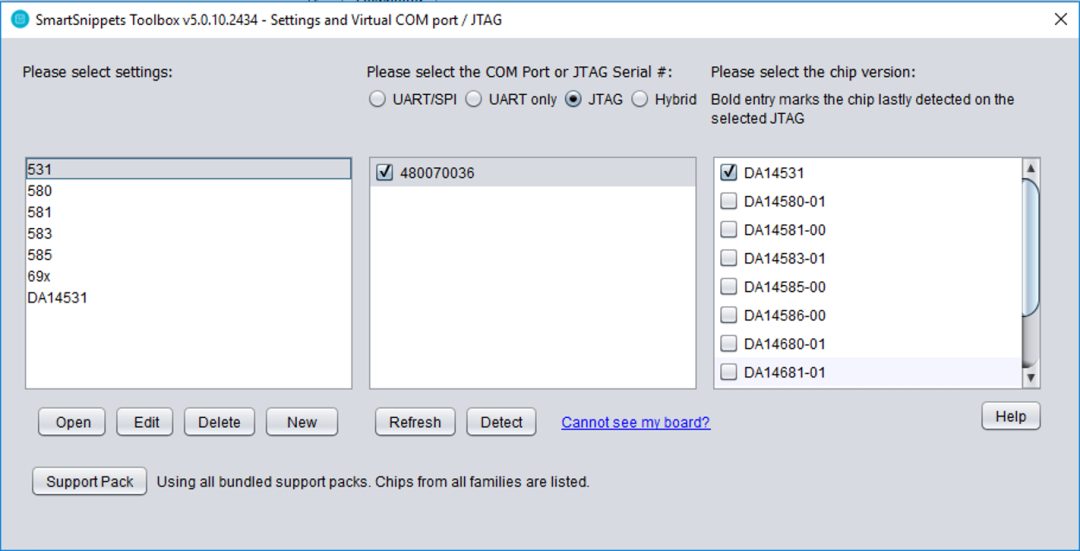

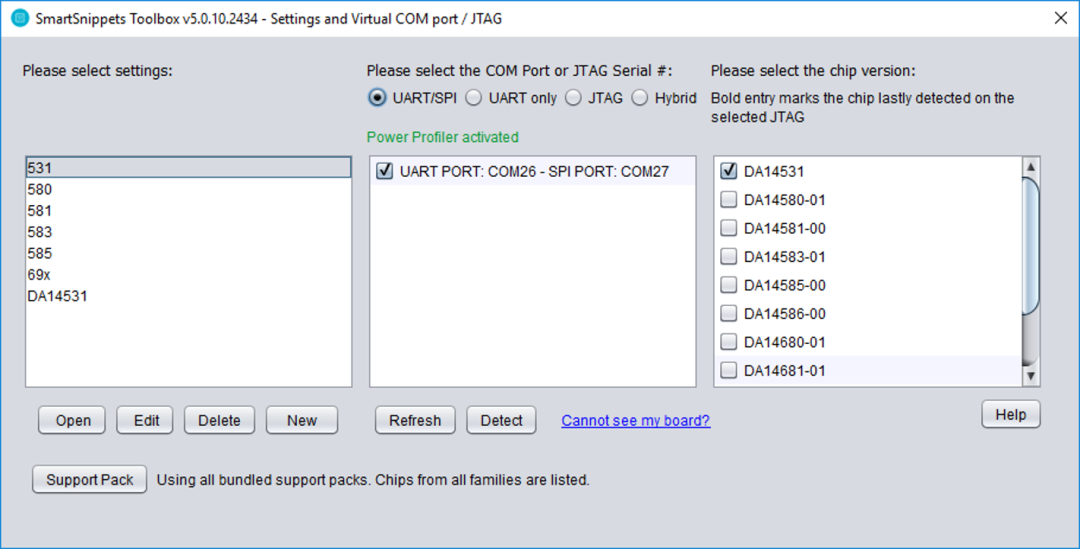

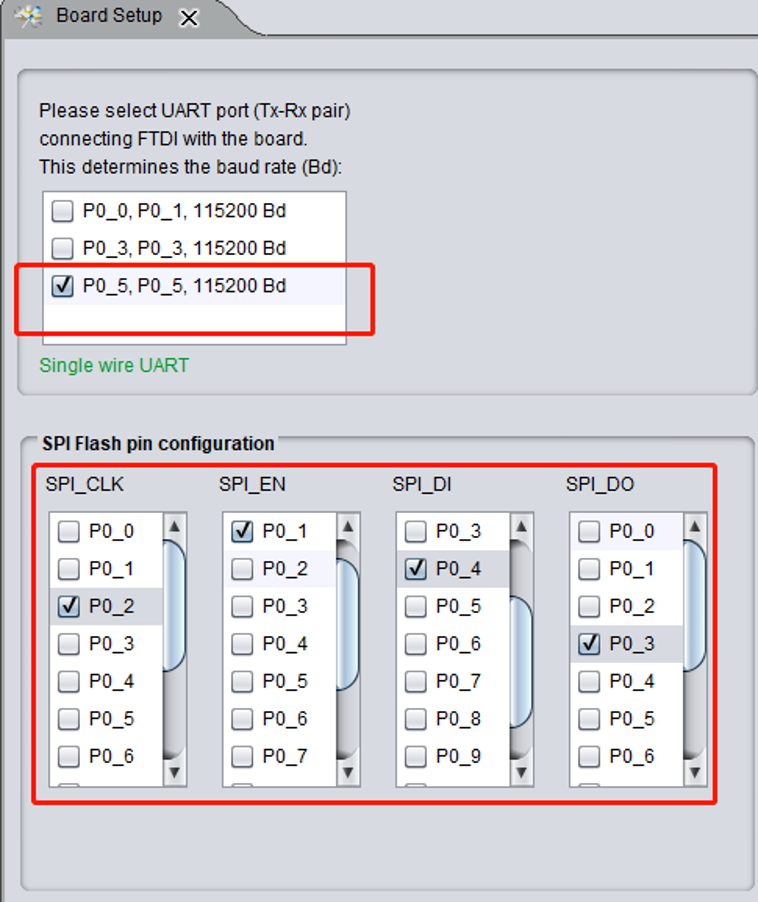

配置完母板后，打開SmartSnippets Toolbox并選擇對應功能。

隨后即可使用SmartSnippets Toolbox中的Flash Programmer執行Write/Read/Erase/Burn等操作。

2.3 通過2-wire UART啟動

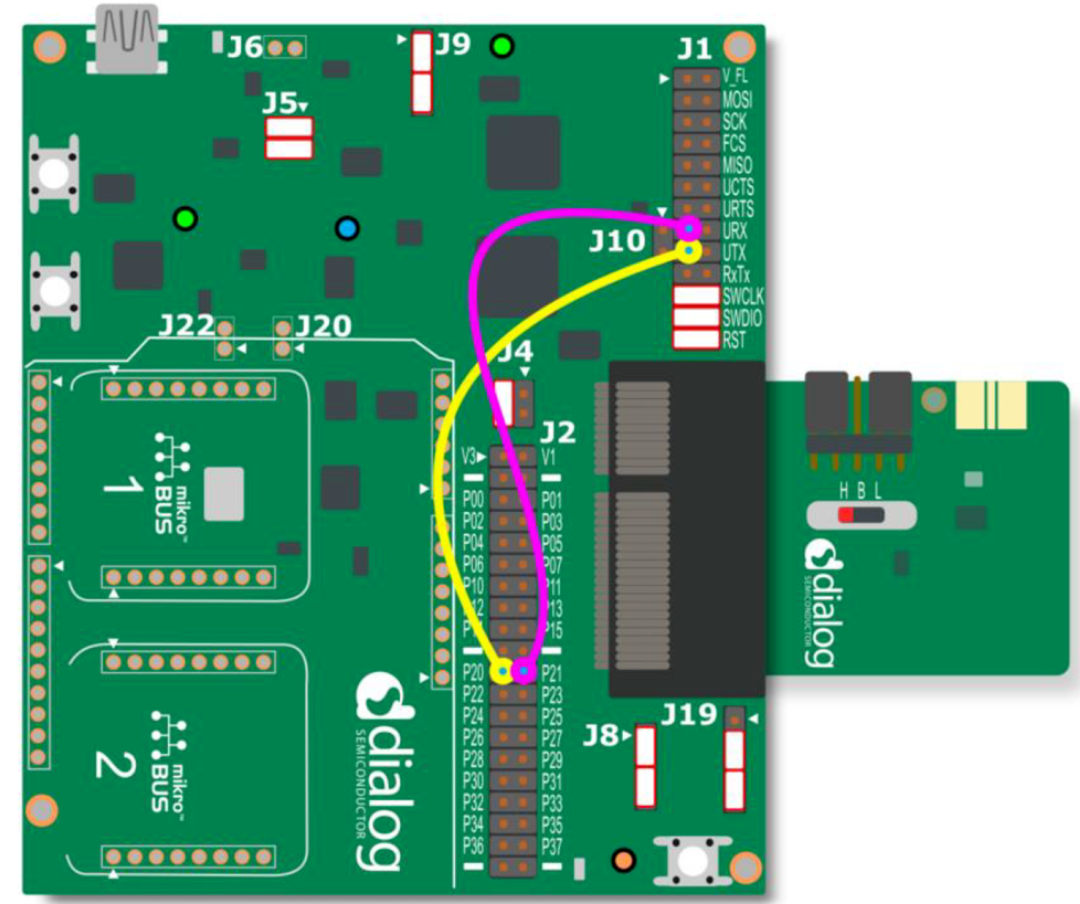

使用2-wire UART時，只能通過P0_0和P0_1進行Boot，其母板跳帽配置如下：

配置完成后，在SmartSnippets Toolbox中選擇對應功能。

隨后即可通過Booter功能，將固件加載到SysRAM中進行Boot。主板上從J1到J2接頭連接器的跳線設置如下：UTX（FTDI芯片）通過跨接線連接到J2-P20（DA14531的P0_0/UART-Tx），URX（FTDI芯片）通過跨接線連接到J2-P21（DA14531的P0_1/UART-Rx）。

2.4 使用2-wire UART操作Flash

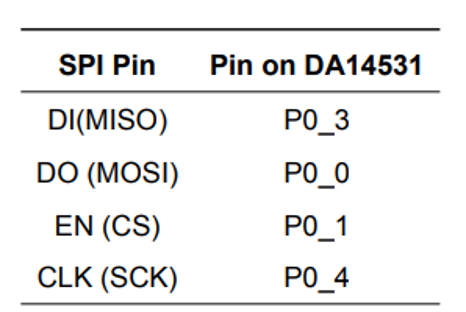

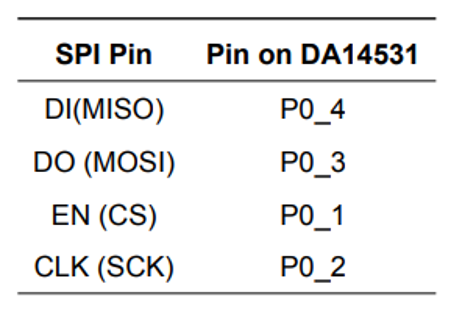

如果需要使用2-wire UART從SPI從設備啟動，需要修改引腳配置，因?yàn)镻0_0在DA14531 UART-Tx和SPI從機MOSI之間復用。可按以下方式修改引腳配置：

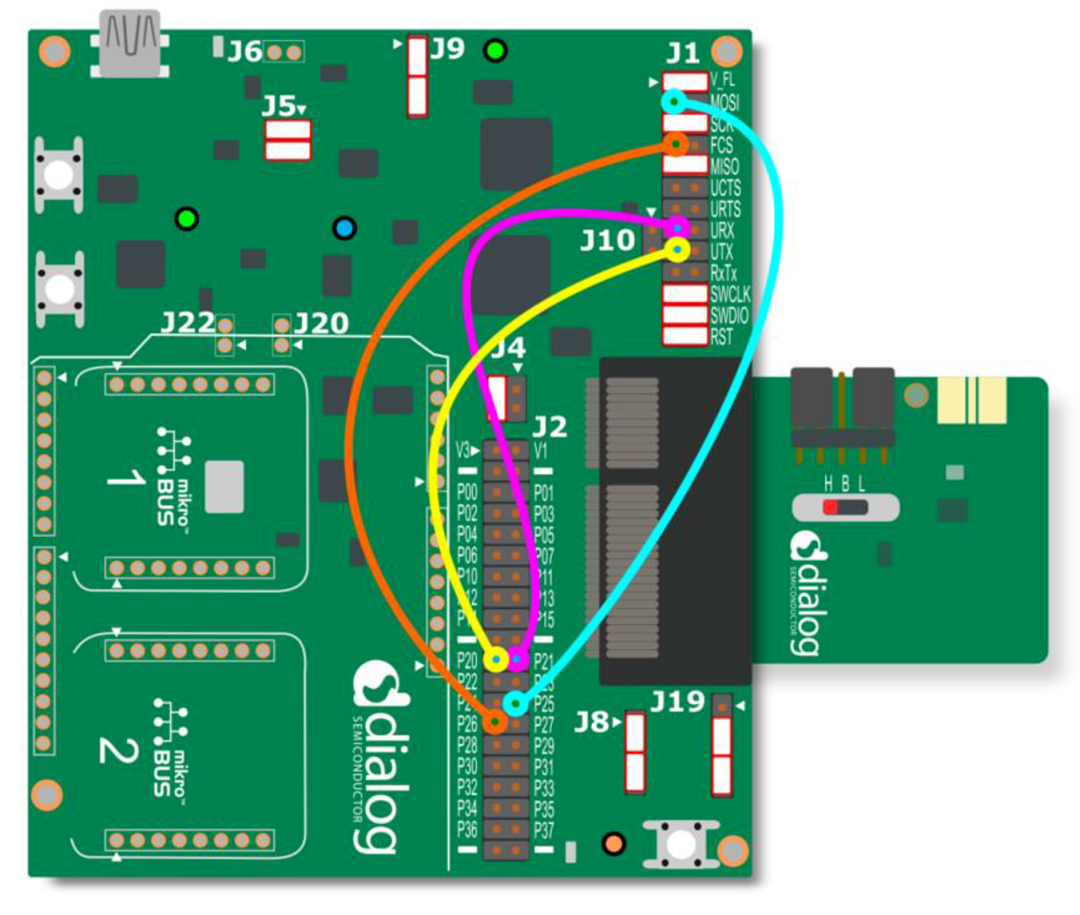

具體操作可參考上文默認配置。對應的母板跳帽配置如下：

配置完母板后，打開SmartSnippets Toolbox，隨后即可使用Flash Programmer執行Write/Read/Erase/Burn等操作。

2.5 使用SWD端口燒錄Flash

除UART外，還可以使用SWD端口燒錄Flash。其母板跳帽配置如下：

配置完成后，打開SmartSnippets Toolbox并選擇對應功能。

隨后即可使用SmartSnippets Toolbox中的Flash Programmer執行Write/Read/Eerase/Burn等操作。注意：此處SPI功能引腳為默認配置。

無需再在SmartSnippets Toolbox中進行更改。
