作為一名開關電源的工程師，對RCD吸收電路一定不陌生。它是保護MOS管、抑制電壓尖峰的核心電路，看似簡單的電阻+電容+二極管組合，參數算錯輕則效率拉垮、溫升超標，重則直接炸管。今天就把RCD電路的核心公式、選型邏輯和實戰計算一次性講透，新手也能照著算。

一、先搞懂：RCD電路到底起什么作用？

      開關電源變壓器存在漏感，MOS管關斷瞬間，漏感儲存的磁場能量無法快速釋放，會在MOS管漏極產生極高的電壓尖峰，遠超額定耐壓，直接擊穿器件。

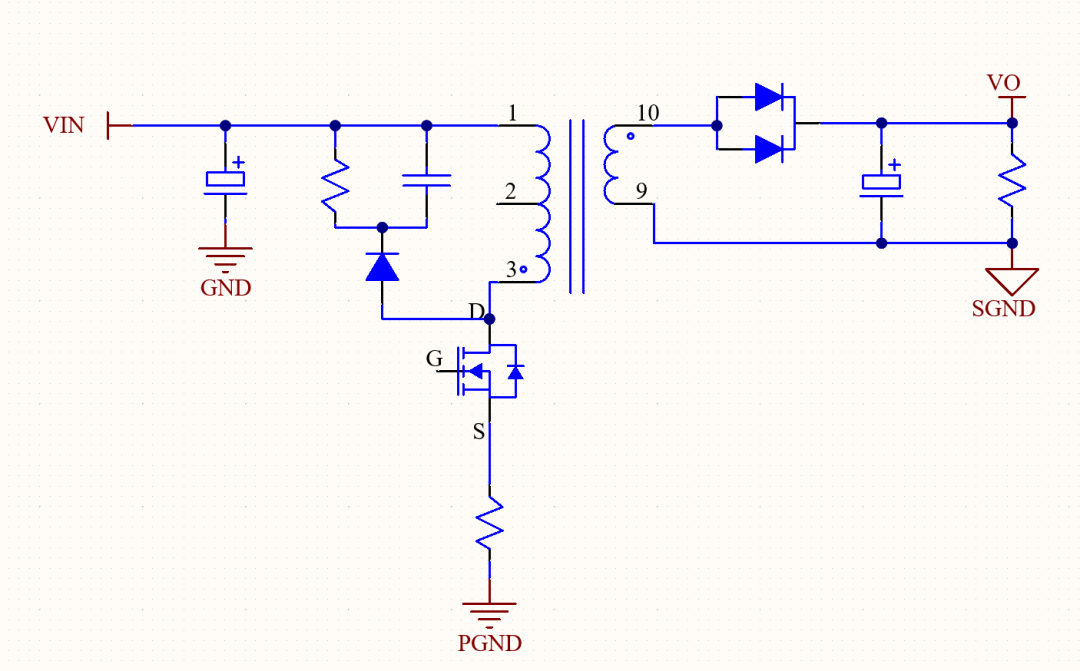

     RCD電路就是專門吸收這部分漏感能量的“緩沖器”：二極管單向導通，讓漏感能量只能給電容充電；電容儲存尖峰能量，避免電壓飆升；電阻負責耗散電容儲存的能量，讓下個周期電路能正常復位，三者配合把MOS管電壓應力控制在安全范圍。

二、核心參數：計算公式+符號說明

RCD參數計算先明確基礎符號，再記牢4個核心公式，工程選型直接套用即可。

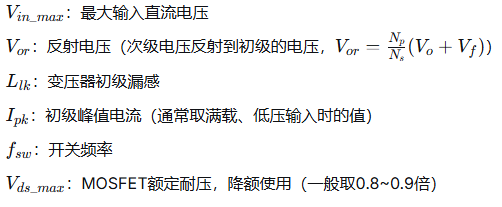

1、已知參數：

方法一：Vcl=Vor+(Vin_max?Vor)×(0.5～0.8)

方法二：Vcl=0.8×Vds_max?Vin_max

方法三：Vcl=(1.3～1.5)×Vor

注意需確保 Vin_max+Vcl≤Vds_max（留有10%~20%余量）

3、 吸收電阻 R 的計算

電阻消耗漏感能量，其值由鉗位電壓和漏感能量決定：

選型建議：額定功率取計算值的2倍，優先選大功率繞線電阻。

小貼士：電容選小了尖峰抑制不住，選大了會損耗主回路能量、降低效率，建議按計算值上浮10%-20%選型。

5、二極管D的選擇

      必須選快恢復/超快恢復二極管，反向耐壓≥鉗位電壓V_clamp，正向電流≥原邊峰值電流，常用型號：UF4007、STTH系列、MUR系列。

• Vin_max=375V（對應 264VAC 整流后）
• Vor=120V
• Llk=15μH
• Ipk=2.5A
• fsw=65kHz
• MOSFET 耐壓 Vds_max=650 ，降額后允許峰值 650×0.85≈552

3. 計算電容 C

• 選用 UF4007（1000V/1A）或 BYV26C（600V/1A，超快恢復）。

四、避坑提醒：工程調試小技巧

• 電容優先選高壓瓷片電容，避免用普通電解電容，高頻特性差、吸收效果弱；

• RCD布局要靠近MOS管漏極和變壓器原邊，走線盡量短，減小寄生電感；

• 調試時用示波器觀測MOS管VDS波形，尖峰控制在鉗位電壓以內，無震蕩、無過熱即為合格。
