T1/E1/J1收發器的環回操作

本文概述了ADI T1/E1/J1收發器的環回功能。T1和E1是術語，用來描述通過任意介質進行的1.544Mbps和2.048Mbps傳輸。環回模式有助于器件或設備的診斷測試。在環回模式下，收發器將經過網絡或一段特定鏈路傳送的信號由收發器的一端返送回發送設備的另外一端。將來自兩端的信號進行比較。兩者之間的差異有助于故障的跟蹤。

ADI T1/E1/J1收發器支持六類環回。

這類環回便于用戶測試設備鏈路的遠端。在遠端設備中，信號穿過LIU和抖動衰減器。 控制寄存器的RLB位設置為低時，禁用遠端環回。

控制寄存器的RLB位設置為低時，禁用遠端環回。
控制寄存器的RLB位設置為高時，啟用遠端環回。

在遠端環回中，通過RTIP和RRING輸入的數據經過抖動衰減器后被發送回TTIP和TRING。數據照常通過器件接收端的成幀器。來自發送端格式器的數據被忽略。

詳細情況見圖1。

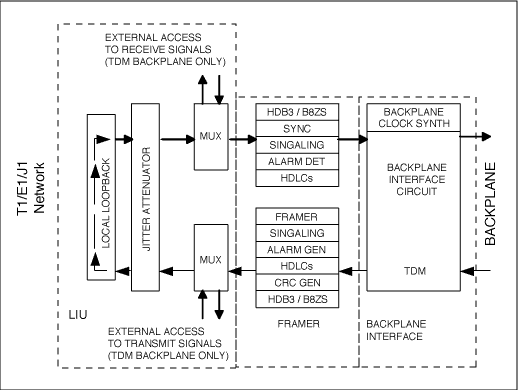

本地環回允許用戶將數據從TSER傳送到RSER，時鐘從TCLK傳送到RCLK。本地環回也被稱為數字環回，這是因為器件通過其數字電路回送數據。

控制寄存器的LLB位設置為低時，禁用本地環回。
控制寄存器的LLB位設置為高時，啟用本地環回。

在本地環回中，發送數據照常通過收發器的發送部分傳送。RTIP和RRING上接收到的數據被發送數據替換。本地環回的數據通過抖動衰減器。

詳細情況見圖2所示。

這類環回有助于對應用進行測試與調試。在成幀器環回(FLB)中，ADI器件將數據從背板的發送端回送到接收端。數據從TSER傳輸到RSER，時鐘從TCLK傳輸到RCLK。

控制寄存器的FLB位設置為低時，禁用成幀器環回。
控制寄存器的FLB位設置為高時，啟用成幀器環回。

啟用成幀器環回時，來自TSER的信號經過成幀器回到RSER。這類環回用來檢驗成幀器的功能。T1模式下的成幀器環回中，從TPOSO和TNEGO發送未成幀的全1代碼。在E1模式下，從TPOSO和TNEGO發送標準數據。

在成幀器環回模式下，所有接收端信號都與TCLK同步，而不是RCLK。使用成幀器環回時，在該環回過程中，RCLK不能連接到TCLK，因為這樣將引起不工作狀態。

詳細情況見圖3所示。

診斷環回僅使用器件的UTOPIA部分。診斷環回旁路了器件的LIU和成幀器部分。

診斷環回使發送數據包回送到UTOPIA總線的接收端。這種模式適用于ADI的諸如DS2156之類的電信器件。

在診斷模式下，SCT發送部分產生的數據、時鐘和幀脈沖指示取代了來自物理層器件的相應信號。應當將物理接收接口模式配置為與物理發送接口模式相同的數值。接收有效沿選擇位應當配置為與同一SCT發送部分相反的沿。

詳細情況如圖4所示。

凈荷環回有助于驗證用戶是否接收到正確格式化的數據模式。該環回將數據再成幀、再格式化。

控制寄存器的PLB位設置為低時，禁用凈荷環回。
控制寄存器的PLB位設置為高時，啟用凈荷環回。

啟用凈荷環回時，來自RTIP/RRING的信號通過LIU和成幀器，回送到TTIP/TRING。在這類環回模式下，發送數據與RCLK同步，而不是TCLK。所有接收端信號照常工作。TSER、TDATA和TSIG引腳的數據被忽略。

在T1模式下，凈荷環回可以在D4和ESF成幀模式下執行。啟用PLB時，SCT將192位的凈荷數據(經BPV修正)從接收端回送到發送端。FPS幀模式、CRC6校驗碼和FDL位不參加環回，它們由SCT重新插入。

在E1模式下，凈荷環回將248位凈荷數據(經BPV修正的)從接收端回送到發送端。發送端對凈荷加以調整，就如同它是由TSER輸入的一樣。FAS字、Si、Sa和E位，以及CRC4不參加環回。它們由SCT再插入。

詳細情況如圖5所示。

按通道環回是凈荷環回的子集。數據模式通過用戶選定的通道回送。按通道環回寄存器(PCLR)決定了背板上哪個通道(如果有的話)應當被來自接收端或是來自T1或E1線路的數據替代。按通道環回需要發送時鐘、接收時鐘與幀同步信號同步。實現同步的一種方法是將RCLK連接到TCLK，RSYNC連接到TSYNC。對于哪個通道或多少個通道進行環回沒有限制。

按通道環回寄存器(PCLR1/PCLR2/PCLR3/PCLR4)中每一位都代表了輸出幀中的一個DS0通道。當這些位被置1時，來自相應接收通道的數據將替換該通道TSER上的數據。

ADI收發器提供的各種環回模式有助于在線路側和系統側對用戶數據傳送錯誤進行診斷。應當根據用戶應用板的需要決定使用何種環回。
