Power Integrations（PI）推出的 TinySwitch?-5 系列 12W 單路輸出電源開發板（型號 DER-1017），憑借小巧設計與寬電壓輸入優勢備受關注。其實際輸出精度、環境適應性及抗干擾表現能否匹配場景需求？本文將通過全方位實測，為用戶呈現真實性能。
測試條件：空載，半載，滿載，過載，動態。

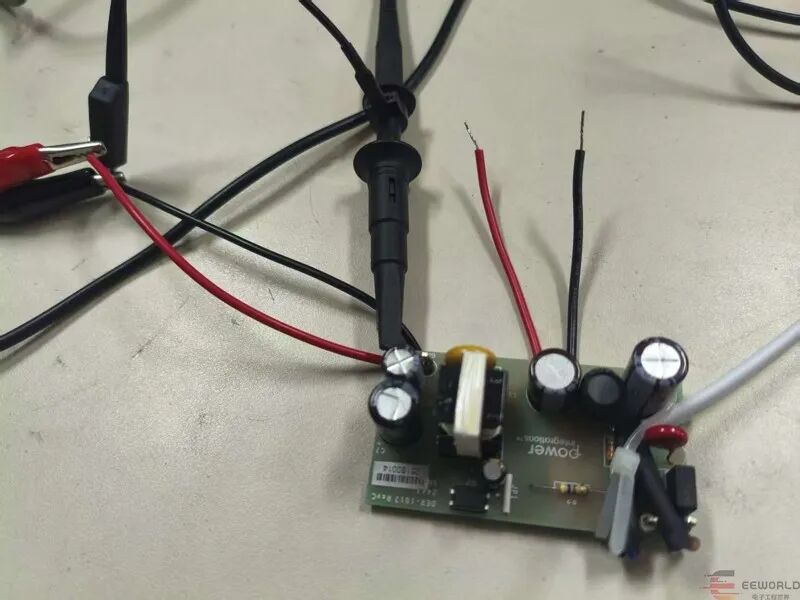

測試環境：

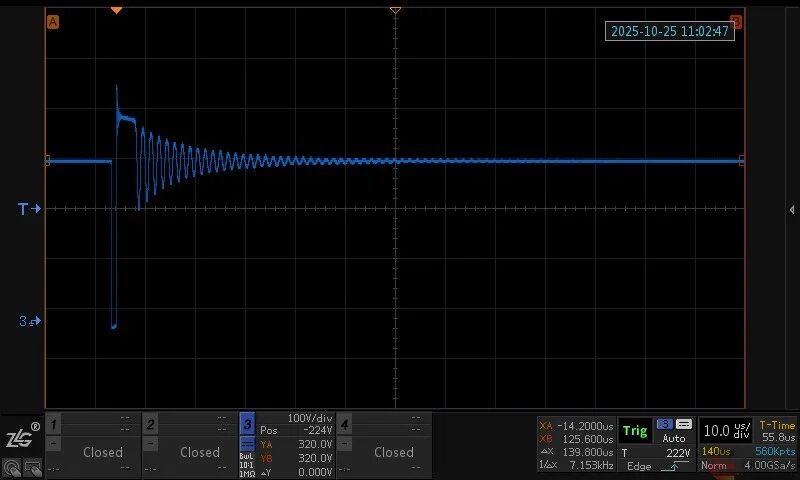

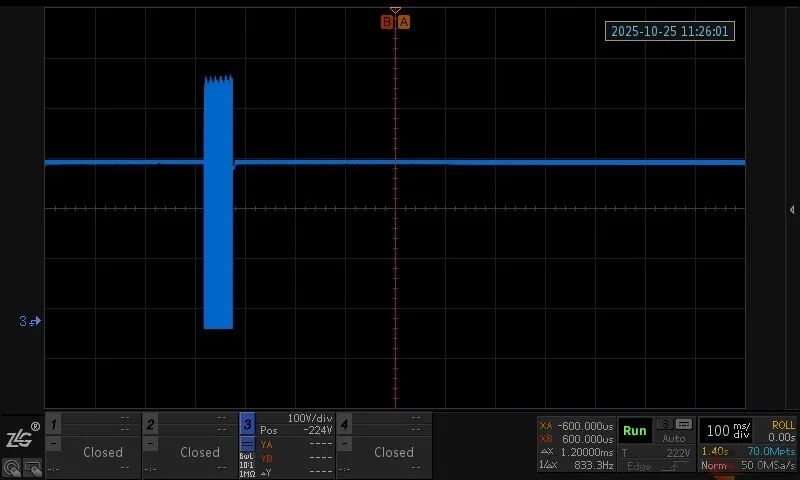

測試1：空載DS波形

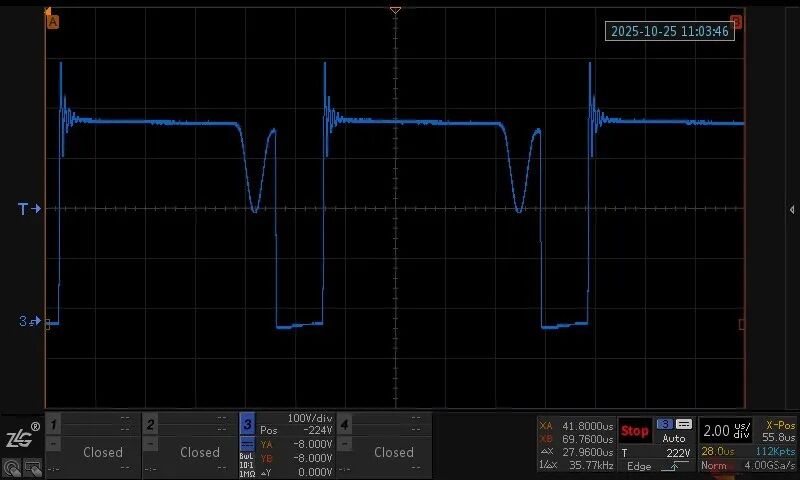

測試2：半載DS波形

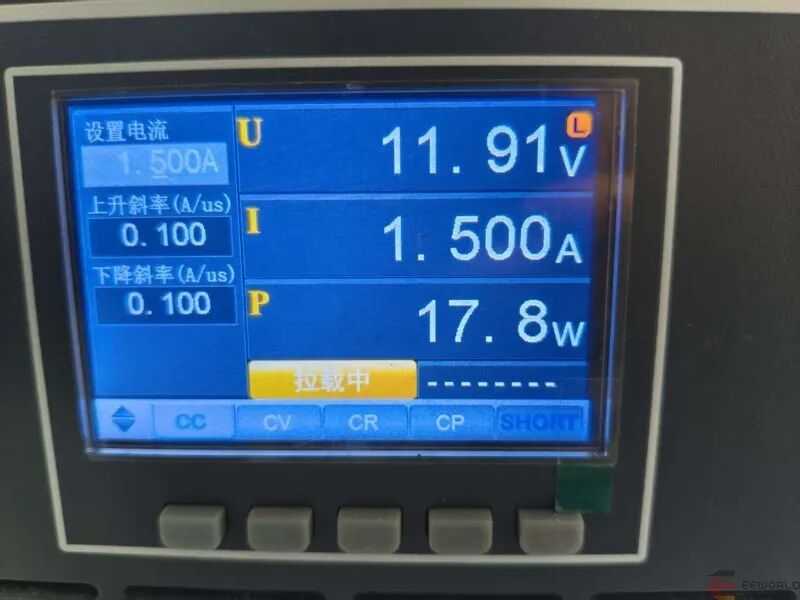

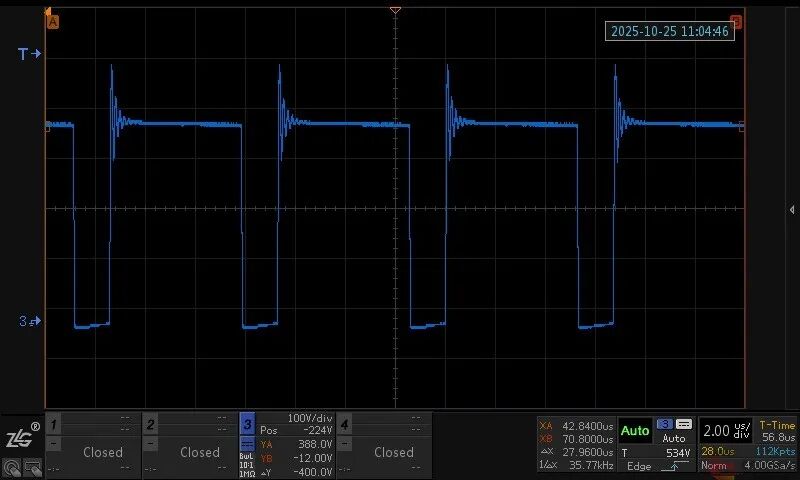

測試3：滿載DS波形和負載情況

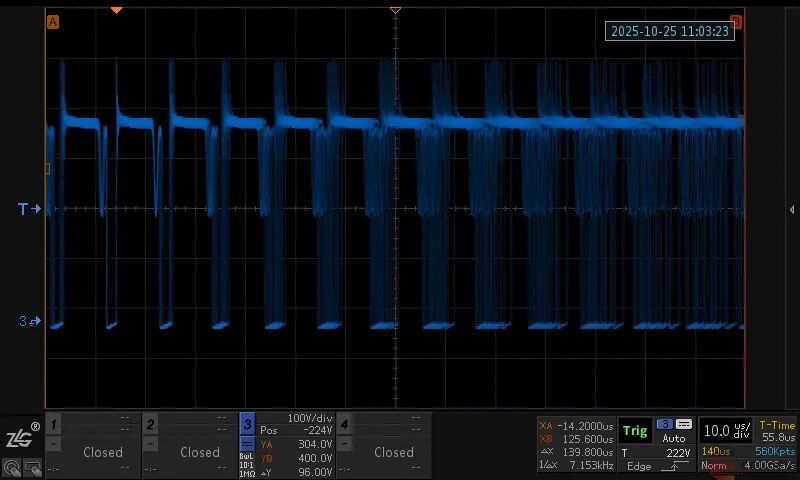

測試4：過載DS波形
超過1.5A，調到1.6A即出現過載，輸出電壓在震蕩。

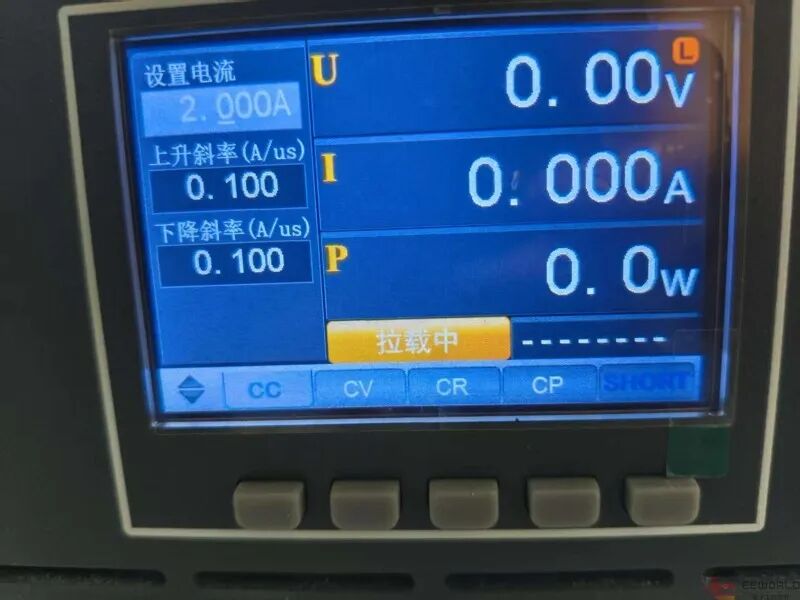

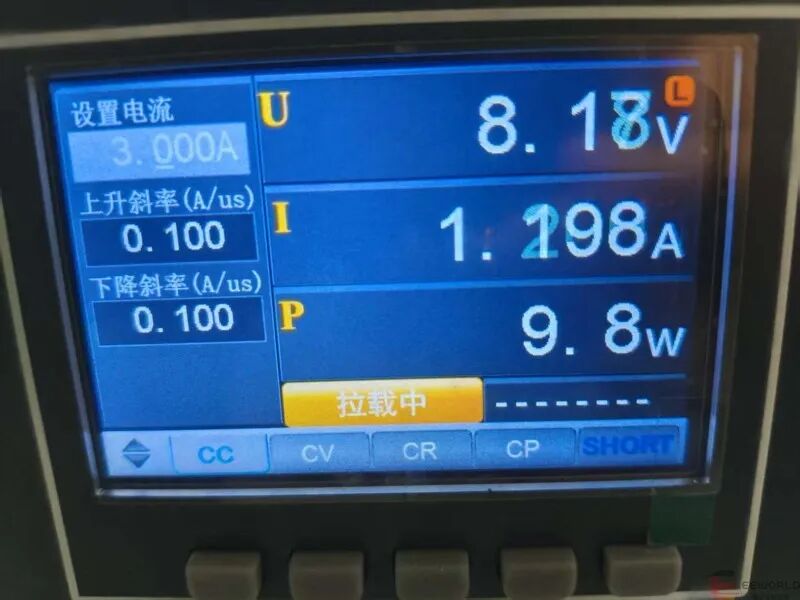

測試5：超級過載，負載增加到2A~3A，輸出變成了交流信號，實際設計時需要考慮此種情況對設備的影響。
測試8：動態測試
空載->滿載，空載->過載的手動動態測試了十幾次，均沒有出現什么問題。
測試9：安全性測試

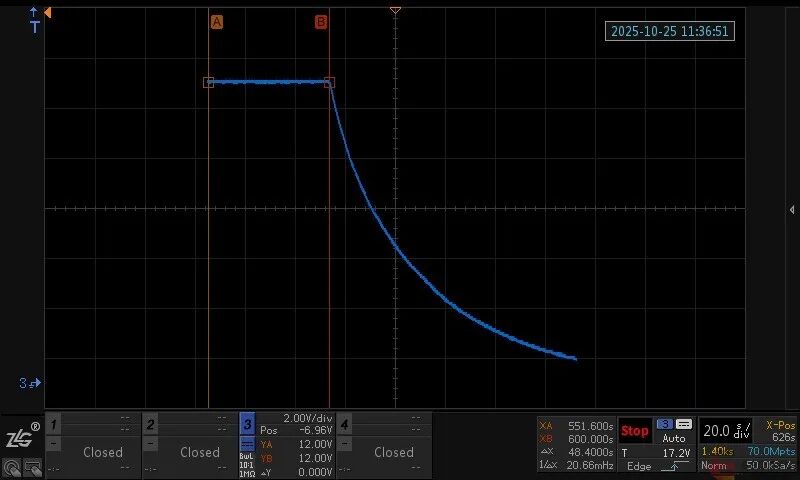

斷電后輸出側電壓下降波形，輸入220V斷電有接近50S的維持時間，實際設計電路時需要考慮安全保護。
