眼圖對于測試時鐘或串行數據的物理層信號完整性非常有用，但許多工程師并不了解：
?什么是眼圖？
?為什么需要關注眼圖？
?如何在示波器上輕松設置眼圖？
實際上，眼圖并不復雜。
眼圖可以快速幫助您了解信號的特性，以及可能存在的抖動或異常，即使您之前并不知道這些問題的存在。
什么是眼圖？
眼圖是所有比特轉換組合的疊加視圖。眼圖總共有八種組合。

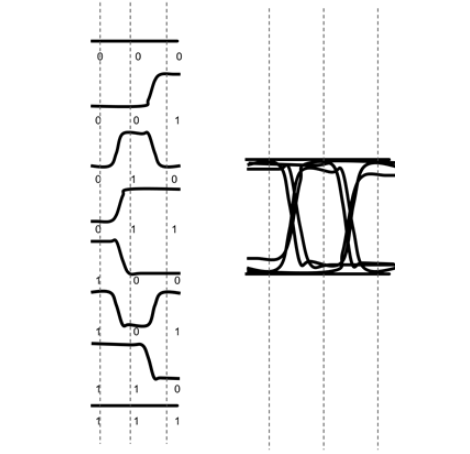

您可以在圖 1 中看到這些組合是如何疊加起來構成眼圖的。它提供了一個綜合視圖，展示了系統物理層特性的整體質量，例如幅度變化、時序不確定性或偶發故障。
眼圖比特轉換組合
為什么關注眼圖？
眼圖用于檢測抖動，但什么是抖動？為什么抖動有害？
抖動會導致您嘗試傳輸?shù)臄?shù)據出錯。如果信號中存在過多的抖動，接收端將無法正確解釋發送的數據，因?yàn)樾盘?hào)的邊沿交叉點不會在應有的時間出現。

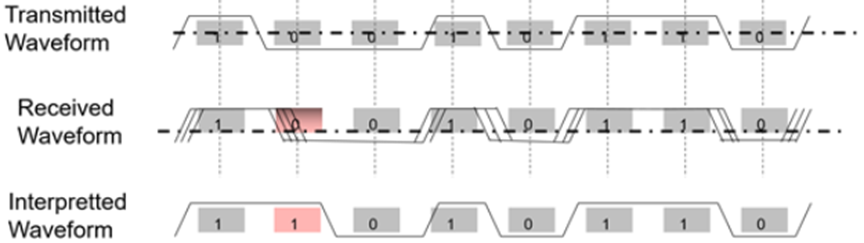

抖動會導致解釋波形出現錯誤。
如何創建眼圖？
許多人在示波器上看到眼圖時，首先想到的問題之一就是“它是怎么顯示成這樣的？”
這種分層顯示比特轉換的方式并非普通觸發器所能實現的。答案是，示波器利用了內置的時鐘恢復系統。時鐘恢復其實相當簡單。有些信號具有顯式的時鐘信號，而有些信號則具有嵌入式時鐘。顯式時鐘可以直接輸入到示波器的一個通道，但嵌入式時鐘必須以某種方式解嵌或恢復，因此稱為“時鐘恢復”。

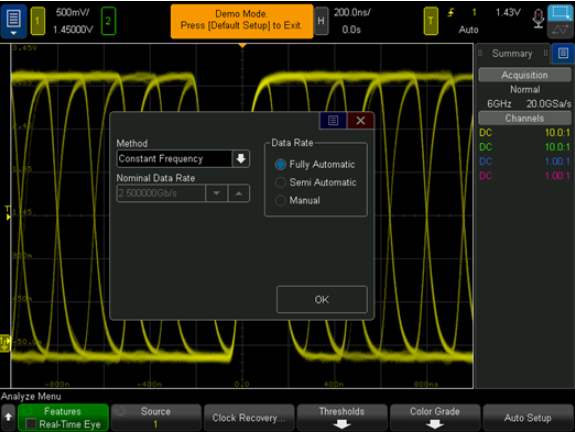

時鐘恢復對話框
時鐘恢復系統有三種不同的使用方法，具體取決于您對信號比特率（每個位的寬度）的了解程度：
1. 全自動
a. 示波器將計算信號的理想比特率（或標稱數據速率）。
b. 當您完全不知道比特率是多少，需要示波器自動計算時，應使用此方法。
c. 但是，此方法的準確率約為 80%。
2. 半自動
a. 在大多數情況下，您應該對比特率有一個大致的了解。您可以輕松地在示波器上進行比特率測量以獲得此估算值。此方法允許您輸入大致的測量值，然后將其作為種子值，示波器將基于此計算出精確的理想比特率。
b. 此方法更加準確。
3. 手動
a. 如果您知道信號的精確理想比特率，則應使用此方法。
b. 這是最準確的時鐘恢復方法。
設置好時鐘恢復系統后，您只需按下“自動設置”即可設置眼圖。幾秒鐘后，您將看到眼圖開始形成。隨著時間的推移，您將能夠觀察到信號中是否存在抖動或異常。通常，您需要讓測試運行更長的時間。
“運行時間越長，收集的數據越多，您就能觀察到更多的抖動、異常或任何不常見的事件。”
帶抖動的眼圖
您可以使用顏色分級鍵進一步分析眼圖。這使您可以直觀地分析每個邊沿交叉點的頻率。您還可以輕松地在眼圖上啟用直方圖，以確定抖動是確定性的還是隨機的。這將幫助您確定是否可以使用鎖相環濾波器來解決此問題，或者是否需要重新設計組件。

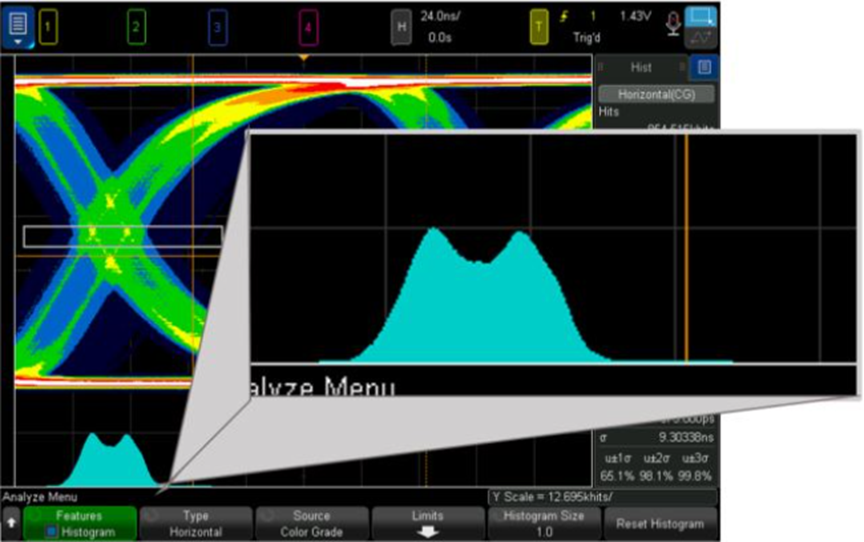

眼圖直方圖
示波器眼圖術語
眼圖 Eye Diagram

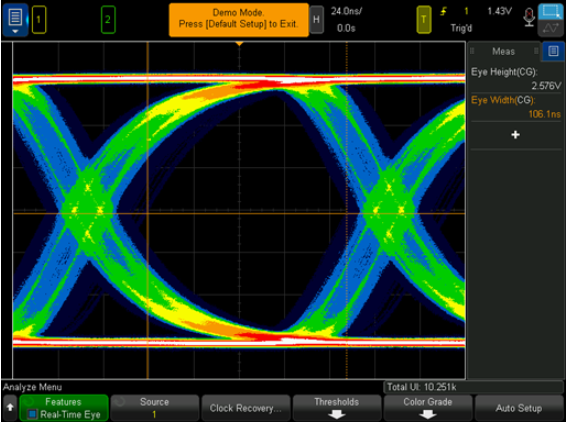

眼圖（Eye Diagram）是用余輝方式累積疊加顯示采集到的串行信號的比特位的結果，疊加后的圖形形狀看起來和眼睛很像，故名眼圖。眼圖包含了豐富的信息，從眼圖上可以觀察出碼間串?dāng)_和噪聲的影響，體現了數字信號整體的特征，從而估計系統優劣程度。
眼圖是一個信號視圖，其中的波形是通過數據速率觸發的。 實時眼通過采集數 據、執行時鐘恢復并將連續的單位間隔疊加（折疊）到一個圖中來完成此操作。 這是一個以色級形式表示的統計信息視圖。
眼圖 的 “眼睛” 張開的大小反映著碼間串?dāng)_的強弱。 “眼睛”張的越大，且眼圖越端正，表示碼間串?dāng)_越小；反之表示碼間串?dāng)_越大。

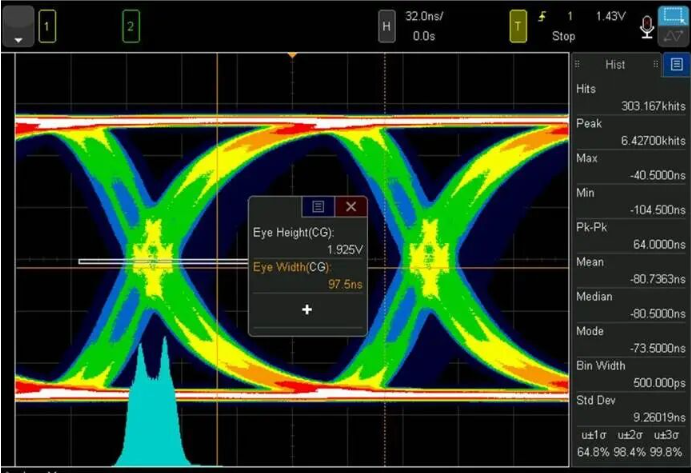

圖中：眼圖的眼高代表噪聲；眼寬代表抖動。
示波器眼圖圖片
時鐘恢復 Clock Recovery
時鐘恢復是一項可提供用于同實際信號邊沿進行比較的理想時鐘的功能。例如， 在時鐘TIE 和數據 TIE（時間間隔誤差）抖動測量中使用時鐘恢復。您還可以設置時鐘恢復并將恢復的理想時鐘顯示為數學函數波形。

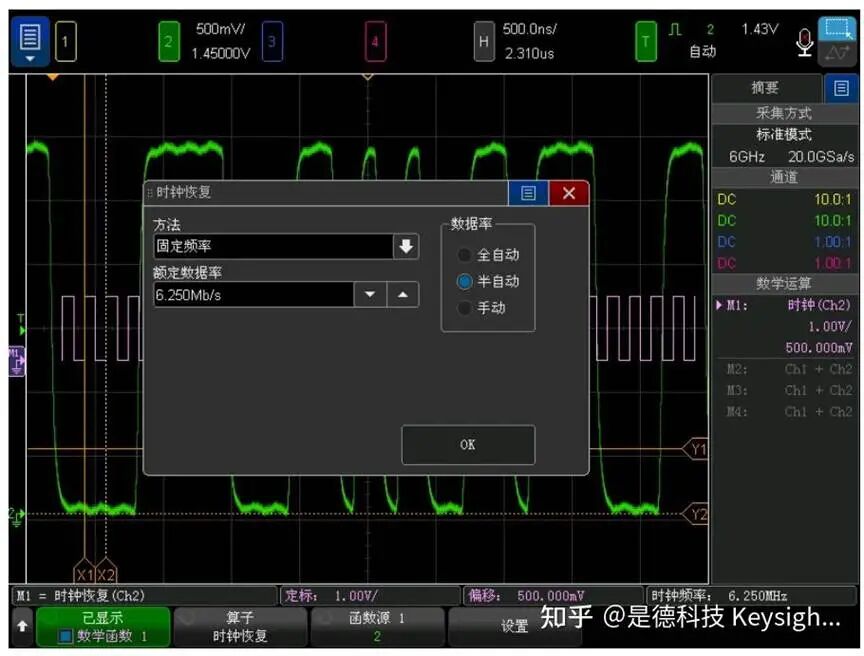

時鐘恢復對話框用
運算功能
您還可以針對您的波形執行許多數學運算，包括：
傅立葉變換 - 通過傅立葉變換可以可知道信號由哪些頻率組成。
絕對值 - 此項運算功能可以幫助顯示波形的絕對值（以電壓值表示）。
積分 - 這個功能可以計算波形的積分。
加減運算 - 您可以利用加減運算將多個波形相加或相減，并示出運算結果所產生的信號。
再次強調，以上只是示波器所提供的一小部分測量與運算功能。
直方圖 Histogram
直方圖是從波形數據庫（輸入通道、波形存儲器、色階灰度存儲器和數學函數）得出的概率分布。測量數據庫由顯示屏上顯示的所有數據樣本組成。每次在顯示坐標上獲取顯示樣本點時，該坐標的計數器都會遞增。隨著總計數的增加，命中范圍也會增加。每個計數器的最大計數為 232。如果直方圖保持很長時間，數據庫將飽和。測量數據庫在色階持久顯示模式（或灰度持久）和執行模板測試期間處于活動狀態。

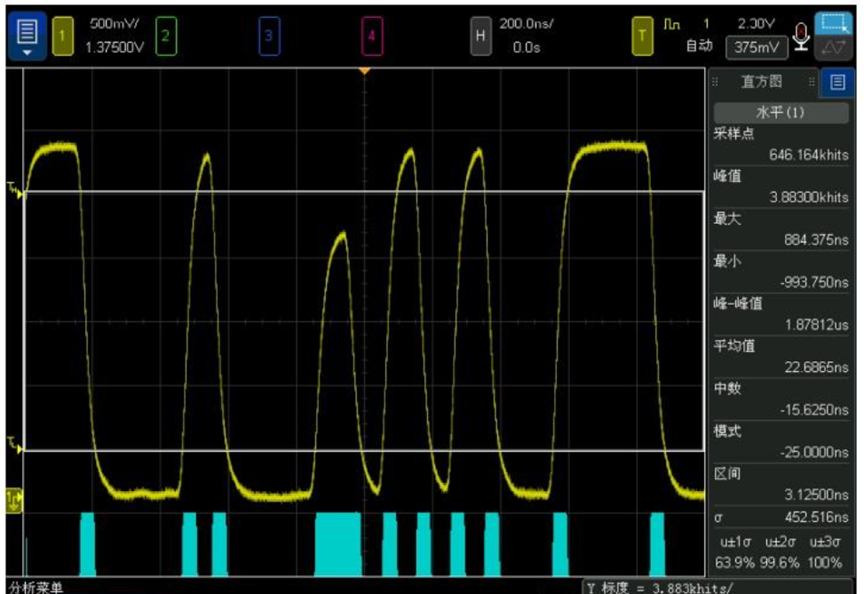

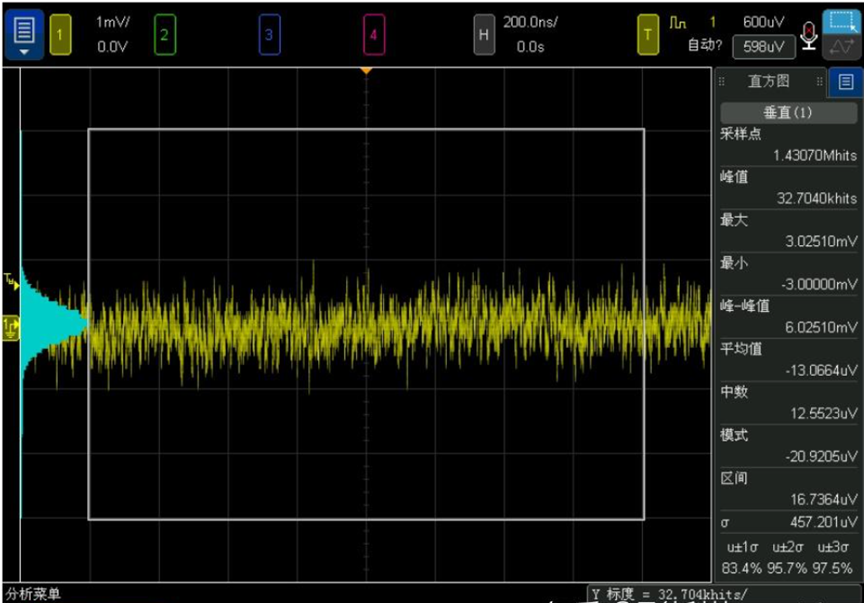

直方圖中的信息用于對波形進行統計分析。您可以定義和顯示直方圖，垂直顯示電壓和功率測量，或水平顯示時序測量。直方圖顯示為一系列水平或垂直線，每條線的寬度為一個顯示像素。仍可通過直方圖線查看源波形。
直方圖分析功能可以為波形或測量結果提供統計視圖。 波形直方圖可以顯示波形跨入 （或觸發）用戶定義的窗口中的行或列的次數。
垂直直方圖中，窗口被分為多行。水平直方圖中，窗口被分為多列。
直方圖可在示波器、眼圖/模板和 TDR/TDT 儀器模式下構建。
示波器直方圖與其他示波器功能的交互
時間間隔是特定的時間長度。它用于設置示波器上波形的振幅和持續時間。
