新能源汽車電池電壓正在從400V向800V高壓平臺轉換，甚至向更高電壓1000V升級，已成為不可逆轉的主流技術趨勢，它正成為推動行業向更高性能、更高效率邁進的關鍵引擎。根據發布的行業研究報告顯示，2025年，新能源汽車市場滲透率已經超過50%，搭載800V高壓平臺的新能源汽車在整個市場中的滲透率突破10%，市場預測2026年將大幅提升至15%，標志著該技術將從高端車型加速向主流市場滲透。尤其值得注意的是，在定位高端、追求極致性能的車型中，碳化硅（SiC）功率器件的滲透率已經達到了80%以上，幾乎成為了這類車型實現高性能電氣架構的“標準配置”。這背后深刻反映了整個市場以及終端消費者對于更快的充電速度、更長的續航里程以及更高的整車能量利用效率極致的追求。
雖然主驅逆變器目前占據車規級SiC應用的約65%份額，但車載充電機（OBC）和DC-DC轉換器作為“三電”系統中的關鍵補能與能源管理單元，正成為SiC滲透的下一個重點，合計占比約35%。隨著雙向充電（V2G/V2L）功能的普及和整車電氣架構的集成化（多合一電驅系統），OBC和DC-DC對功率密度和效率的要求日益嚴苛，為SiC MOSFET提供了廣闊的舞臺。
SiC技術的進步并非一蹴而就，其發展路徑清晰指向更高性能、更低成本、更易集成。
1.襯底與制造工藝升級：行業正從6英寸向8英寸SiC襯底量產邁進。8英寸晶圓能使單位芯片成本降低約30%，是推動SiC走向更廣泛應用的關鍵。
2.器件性能持續優化：新一代SiC MOSFET通過優化柵氧工藝、改進元胞結構，不斷降低比導通電阻Rds(on)）和柵極電荷（Qg）。例如，瀚薪第三代1200V/75mR產品與第二代產品相比，比導通電阻降低約30%，Rds(on)*Qg降低約50%，開關損耗降低約15%，Ron高溫漂移率降低20%，降低開關損耗的同時增強了高溫環境下的可靠性。
3.封裝技術創新：為應對SiC高頻開關帶來的散熱挑戰，頂部散熱（TSC）先進封裝技術被廣泛應用，可顯著降低分立器件熱阻（如從0.8℃/W降至0.65℃/W），改變傳統的散熱方式，滿足更緊湊的設計需求。
4.系統級集成趨勢：將OBC、DC-DC、PDU（電源分配單元）甚至逆變器進行“多合一”集成，已成為行業明確方向。SiC器件的高頻、高效特性是實現這種高功率密度集成方案的核心物理基礎。
與傳統的硅基IGBT和超級結MOSFET（Si SJ-MOS）相比，SiC MOSFET在材料物理特性上實現了代際跨越，這直接轉化為系統級的巨大優勢。

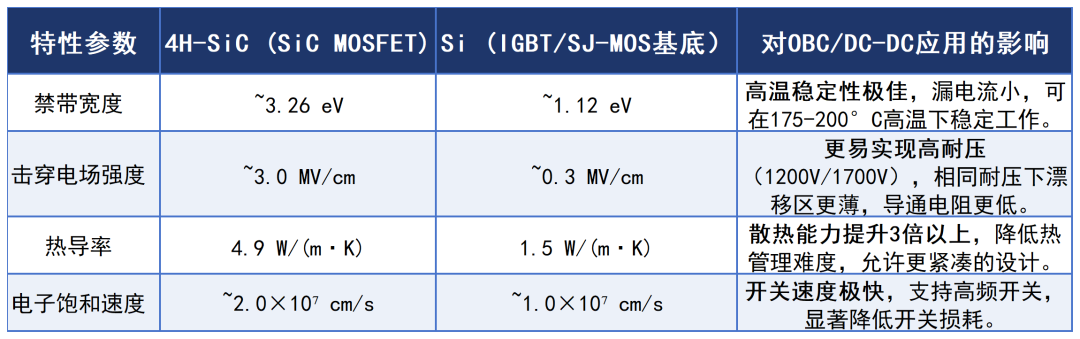

材料本征優勢對比
基于上述材料優勢，SiC MOSFET在OBC和DC-DC應用中展現出全面領先的系統性能：
1.極致效率，提升續航與節能
開關損耗降低70%—80%：SiC MOSFET是單極性器件，無IGBT的“電流拖尾”現象，反向恢復電荷近乎為零。實測數據顯示，在典型OBC的PFC和LLC拓撲中，采用SiC方案可將系統峰值效率推升至98.5%以上，相比硅基方案（約95%）有顯著提升。對于電動汽車，OBC效率每提升1%，意味著更少的充電損耗和更長的實際續航。
2.高功率密度，實現小型輕量化
支持3-5倍開關頻率：SiC MOSFET可輕松工作在100kHz以上，甚至邁向MHz級別，而硅基IGBT通常被限制在60kHz以下。更高的開關頻率允許使用更小體積的磁性元件（電感、變壓器）和濾波電容。數據顯示，采用SiC的OBC功率密度可達3 kW/L，體積和重量可比硅基方案減小30%—50%，為整車布局釋放寶貴空間。
3.完美適配800V高壓平臺
800V電池系統已成為快充主流方案。1200V耐壓的SiC MOSFET是應對800V母線電壓的理想選擇，而硅基MOSFET在650V以上耐壓等級選擇有限，IGBT則在高壓下導通損耗過大且高頻性能受限。SiC器件讓OBC和DC-DC在高壓下依然保持高效率。
4.降低系統總成本
雖然SiC器件單顆成本目前仍高于IGBT，但從系統總成本角度看，其優勢明顯。高效率減少了散熱需求（散熱器成本降低20%—30%），高頻率縮小了無源器件體積（電感、電容成本降低30%—50%），高功率密度節省了結構和空間成本。行業分析指出，對于22kW雙向OBC，采用SiC方案的系統總成本可能比硅基方案低約18%。隨著8英寸晶圓量產和良率提升，SiC器件成本正以每年10%—15%的速度下降，與IGBT的價差迅速縮小。
1. 典型應用拓撲與選型
?OBC（車載充電機）

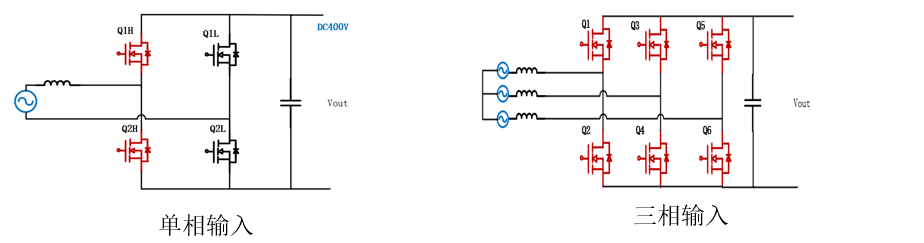

⑴.PFC級：圖騰柱無橋PFC是當前高效率OBC的首選拓撲。其高頻橋臂可使用SiC MOSFET（如650V或1200V），以實現高頻ZVS（零電壓開關），將效率做到極致（99%）。低頻橋臂可使用硅基IGBT以優化成本。

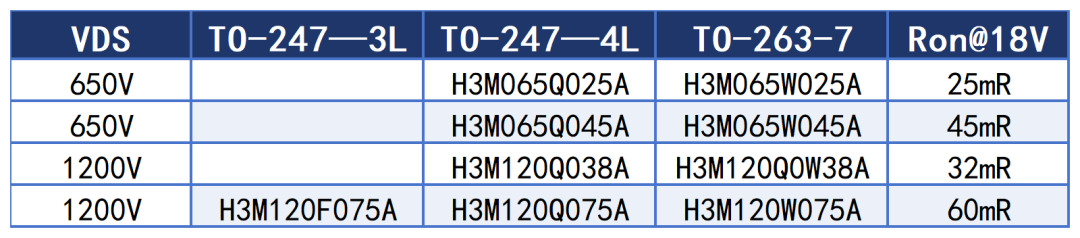

瀚薪對應產品推薦（車規）

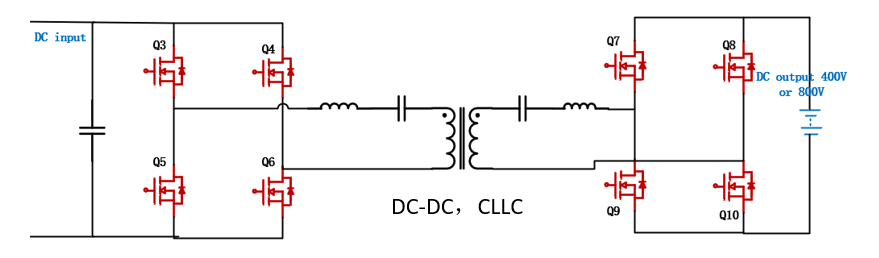

⑵.DC-DC級：CLLC諧振變換器或移相全橋是主流選擇。原邊開關管和副邊同步整流管（下圖Q3~Q10）均采用SiC MOSFET，可大幅降低開關損耗，提升輕載效率，并實現更高的功率密度。（對應瀚薪產品推薦可參考上表）
?DC-DC（車載電源轉換器）：

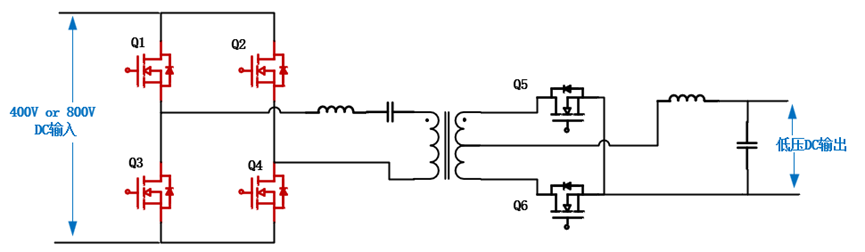

將電池電壓轉換為12V/48V低壓，為車身電子供電。主要采用雙有源全橋（DAB）或 LLC拓撲。SiC MOSFET的高頻特性同樣能在此發揮優勢，實現超過97%的轉換效率和更小的體積。

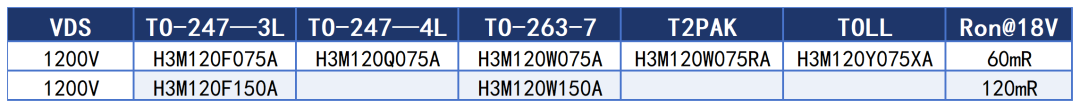

瀚薪對應產品推薦（車規）
2. 關鍵設計挑戰與對策
⑴.柵極驅動與串擾：SiC MOSFET開關速度極快（dv/dt可達100V/ns），易引起橋臂串擾導致誤導通，因此建議：
負壓關斷：如采用+18V/-3V或+15V/-5V驅動，確保關斷可靠。
低阻抗驅動回路：使用大電流驅動IC，并盡量縮短驅動走線，盡量選用帶開爾文源極的封裝形式。
米勒鉗位（Miller Clamp）功能：有效抑制米勒電容引起的柵極電壓尖峰。
⑵.柵氧可靠性：SiC/SiO?界面缺陷密度較高，長期高溫工作可能導致閾值電壓（Vth）漂移。優化驅動電壓（避免過高正壓）、器件進行充分的可靠性測試（HTGB， HTRB），必要時可增加快速Burn in刪選早夭器件。
⑶.EMI（電磁干擾）管理：高頻開關帶來EMI挑戰。需優化PCB布局以最小化寄生電感（<5nH），采用有效的共模濾波，并在必要時使用RC緩沖電路。
SiC MOSFET并非僅僅是硅基器件的簡單替代，而是一次從材料到系統的技術革命。在新能源汽車OBC和DC-DC這一追求極致效率、功率密度和可靠性的戰場上，SiC憑借其與生俱來的優勢，正成為毋庸置疑的主流選擇。
市場趨勢、技術成熟度與成本下降曲線已形成共振。隨著800V平臺成為高端車型標配、雙向充電功能普及以及多合一集成式電驅系統的發展，SiC在車載電源領域的滲透率將持續快速提升。未來已來。選擇SiC MOSFET，不僅是選擇一款高性能器件，更是選擇擁抱電動汽車產業向高效、快速、智能進化的必然趨勢。它將助力您的產品在激烈的市場競爭中，贏得技術制高點，駛向更廣闊的未來。
