派恩杰今天上午在官微發了一篇文章，展示了他們首發的碳化硅銅互連封裝工藝，今天我找了幾個行業的專家朋友對這篇文章展示的技術和工藝情況做了交流，下面這篇我也把交流到的一些觀點給大家分享一下。
派恩杰這篇文章，最值得看的地方，不是“全國首發”，也不是“先進封裝”這幾個字本身，而是它把SiC今天一個越來越現實的問題擺到了臺面上：芯片性能還在往前推，但封裝已經開始決定器件還能往前走多遠。
這不是一句宣傳話術。
過去幾年，行業講SiC，重點大多還在襯底、外延、器件結構、柵氧可靠性、導通損耗和短路能力這些芯片層面的問題。但當器件繼續往高功率密度、高頻、高結溫和薄片化方向推進時，真正先暴露出天花板的，往往不再是芯片，而是封裝：電流怎么鋪開，熱量怎么導出，薄芯片怎么扛住長期功率循環，寄生參數怎么壓下去？
國際廠商最近幾年的動作，其實已經說明了這一點。Wolfspeed在官方資料中強調top-side cooled封裝的意義是釋放更高的功率耗散能力、優化熱性能；ST把top-side cooling和更高功率密度、熱管理能力直接掛鉤；onsemi則把熱瓶頸視為SiC進一步擴展的現實障礙，并通過top-side cooled T2PAK去處理高功率應用里的熱設計問題。
所以，從第三方角度看，派恩杰這篇文章真正拋出來的問題不是“要不要做銅互連”，而是：如果SiC下一步競爭已經從芯片走到封裝，那頂部金屬化、正面互連和熱路徑結構是不是都該重做一遍？

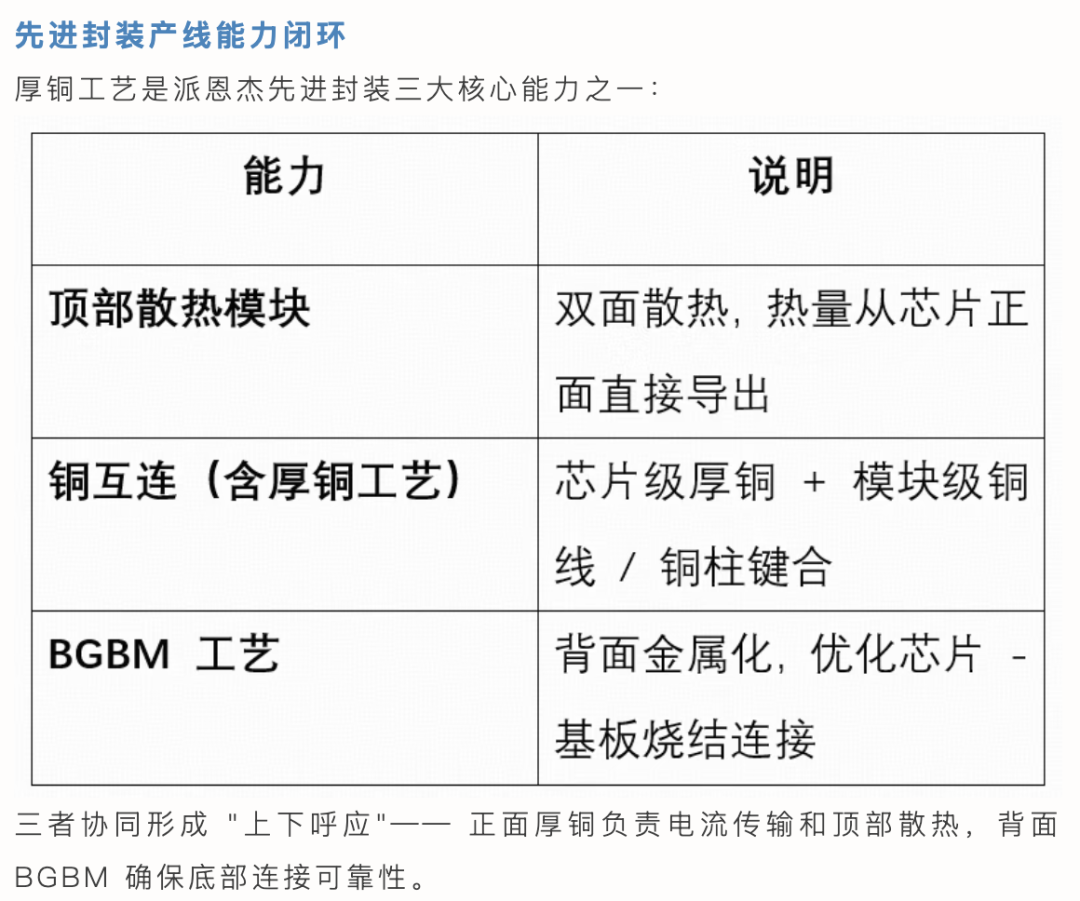

圖源：派恩杰官微
下面真正值得拆的，也正是這件事。
市場一看到“銅互連”，最容易想到的是銅線鍵合、銅夾片、銅柱這些封裝層面的動作。但如果只看到這里，其實會把派恩杰這條路線看淺了。
派恩杰文章里真正關鍵的一步，是把起點放在了芯片頂部厚銅金屬化上，而不是沿用傳統鋁金屬化，再在封裝端用NiPdAu、DTS或者其它過渡層去適配銅線或銅夾片。
這個變化的意義，不是“材料換了”，而是正面互連的定義變了。
如果芯片頂層仍是鋁，那么后續做任何銅基互連，幾乎都繞不開異質界面：鋁和過渡層之間一個界面，過渡層和銅之間又一個界面。每多一層界面，就多一個熱膨脹失配點、多一個接觸電阻來源，也多一個潛在失效位置。對于高溫、高熱流密度、重復熱循環的SiC器件來說，這些都不是次要問題。
派恩杰的思路，說到底是在做一件更激進也更底層的事：不在封裝端給鋁體系反復補丁，而是直接把芯片正面金屬體系切到銅。
從產業拆解的角度看，這一步至少意味著三件事。
第一，后續的銅線、銅柱、銅夾片、頂部散熱結構，都有機會建立在同一種金屬體系上，材料連續性更好。
第二，原本多個異質界面被壓縮掉，互連結構的失效模式有機會簡化。
第三，它天然更適合往wire-bondless和chip-embedded方向延伸，因?yàn)樾酒攲右呀?jīng)不再是傳統Al pad思路。
所以，如果只把派恩杰理解成“做銅線替代”，其實抓不到重點。重點是它想把front-side metallurgy先改掉，再去定義后面的互連和熱路徑。
派恩杰文章把頂部厚銅寫成整個路線的技術基石，這個判斷可以理解。
但從工藝角度看，很多人看到“厚銅”，第一反應是做一層更厚、更導電、更導熱的頂層金屬。但對于SiC功率器件來說，難點根本不在“有沒有厚銅”，而在于厚銅進入器件結構以后，會把原來相對平衡的應力場、電場分布和工藝窗口全部重排一遍。
銅的CTE雖然比鋁更接近SiC，但它仍然遠高于SiC。也就是說，銅不是“匹配”，只是“相對沒那么失配”。一旦頂層銅變厚，熱循環中累計的機械應力不再只是一個界面問題，而會變成整個頂層結構的系統問題。
這里至少有四個敏感點：
這也是為什么厚銅不是越厚越好。厚銅層一旦超過某個工藝和結構能承受的窗口，導電和導熱收益可能還在增加，但可靠性已經開始掉頭。
功率器件頂層不是一塊簡單的金屬平板。MOSFET的源極區、柵極引出區、pad區、termination區域，對金屬層厚度、邊緣形貌、覆蓋精度和臺階過渡都有要求。厚銅一旦引入，最直接的問題是：
換句話說，厚銅工藝不是獨立存在的，它一定會反向修改器件頂層版圖和封裝接觸區設計。真正成熟的路線，不會只談“厚銅好處”，而必須同時解決“厚銅和器件設計怎么一起改”。

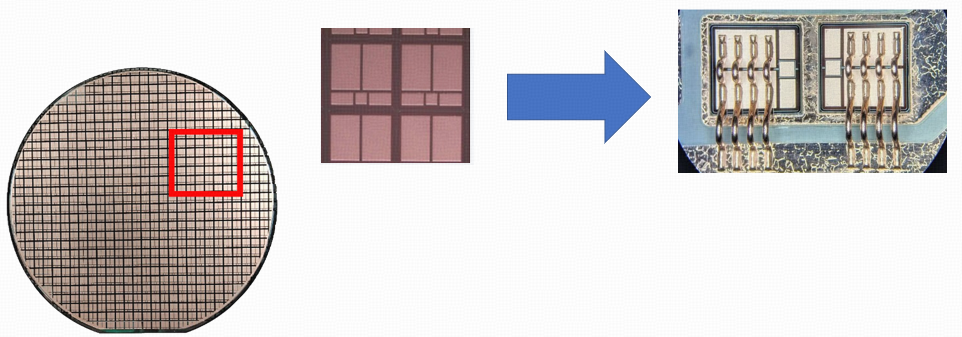

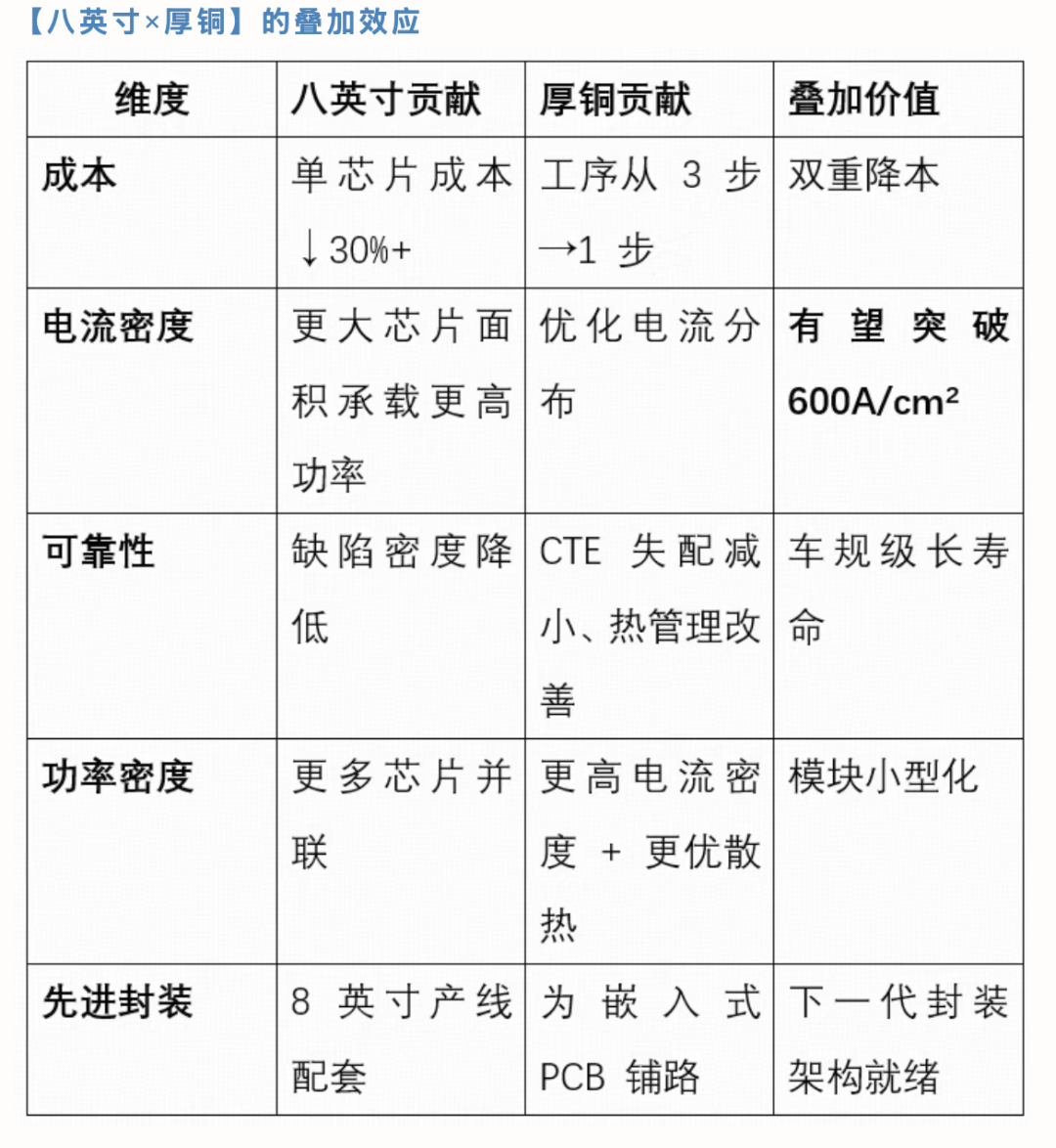

派恩杰把這條路線和8英寸SiC綁定，這是前瞻性的地方，但也是難度上升最快的地方。
6英寸和8英寸的差別，不只是晶圓面積更大。對于厚銅工藝來說，更大的問題是：
所以，從產業觀察角度看，“8英寸 + 厚銅”不是兩個利好簡單相加，而是兩個高難變量疊在了一起。
以前很多封裝路線的問題，最后暴露出來的是鋁線lift-off、鍵合根部疲勞或者傳統焊層退化。但SiC器件進到更高溫、更高熱流密度之后，舊的薄弱點被加速放大，封裝瓶頸的位置也在移動。
Infineon在其官方資料里，對這一點講得其實很清楚。它的.XT技術，核心就是把銅前金屬化 + 更強的die attach組合起來。按照Infineon公開的說法，銅前金屬化和強化芯片貼裝之后，SiC模塊的功率循環壽命可以比常規封裝提高20倍以上，甚至在某些快充應用工況下達到22倍以上；
而且當die attach不再是最弱一環以后，失效瓶頸會重新轉移回bond wire一側。
這個信息很關鍵。它說明銅前金屬化的價值，不只是“導電導熱更好”，而是它會直接改變封裝失效鏈條：原本先壞的是誰，后面可能就不再是誰。
Wolfspeed在官方資料里對銅夾片的表述也很直接：top-side clip interconnection可以帶來更低電阻、更低電感、更好的熱管理和更強機械可靠性；其銅夾片系統替代傳統bond wire之后，能夠支撐更高電流密度，并改善模塊壽命和熱性能。
從第三方視角看，這些信息共同說明一件事：銅前金屬化和銅互連的價值，不在于“更先進”這個抽象標簽，而在于它們確實有能力改變SiC模塊的封裝短板位置。
派恩杰這次路線之所以值得看，也正因?yàn)樗噲D切入的正是這個位置。
派恩杰把embedded PCB封裝寫成未來方向之一，這個方向判斷本身沒問題。
但如果從技術拆解的角度看，embedded這件事最關鍵的不是“趨勢對不對”，而是芯片頂層金屬體系和PCB內銅互連體系到底能不能真正匹配。
這是很多文章容易一筆帶過、但實際最硬的一步。
對于chip-embedded power封裝來說，芯片不再是放在傳統模塊基板上，再靠bond wire或clip把電流引出來，而是要直接進入多層基板或build-up結構里。這時頂層互連不只是“接上去”就行，而是要同時滿足：
USI在2026年公開展示的SiC chip-embedded方案，之所以值得關注，不是因?yàn)樗肿隽艘粋€(gè)新名詞，而是它把這些要素放在了一起：多層ABF基板、single-side copper exposed、wire-bondless架構、封裝體內置絕緣、低雜散電感和更小導通電阻。
這正好可以反過來看派恩杰的路線。
如果頂層還是傳統Al pad，那么嵌入式封裝路線通常還要增加額外的Cu finish或過渡層，等于又把異質界面和附加工序引進來。
如果頂層一開始就是厚銅，那么從“材料接口匹配”的角度看，它天然更接近embedded封裝的要求。也就是說，派恩杰講“嵌入式封裝前提”，真正成立的地方，不在概念上，而在于它確實試圖先把最難繞開的接口問題提前解決。
但這里還要繼續往下拆。
真正的嵌入式封裝，后面還要面對至少四個技術門檻：
所以，從第三方角度看，派恩杰這條路線與嵌入式封裝的匹配度，更多體現為它在材料體系上更像是為嵌入式封裝做準備，而不是已經跨過了嵌入式封裝量產門檻。
如果厚銅只是為了做銅線鍵合，那它的意義仍然主要停留在當代模塊升級。
但如果厚銅最終能同時服務于：
那么它就不再只是一個工藝點，而更像一個接口平臺。
從產業視角看，這恰恰是派恩杰路線里最值得長期跟蹤的一點。
所以，總的來說，派恩杰這篇文章抓到的問題是真問題，路線切進去的位置也確實比較深，尤其是它沒有停留在“銅線替代”這種淺層敘事，而是把重心放在了頂層金屬體系和正面互連重構上。
接下來真正值得行業繼續觀察的，反而不是“這條路線正確與否”這種結論性判斷，而是三組更具體的信號：
比如：
這些數據，決定的是厚銅到底是“概念成立”，還是“工藝成立”。
比如：
這些信息，決定的是它到底只是一個單點改進，還是開始表現出平臺特征。
比如：
這些信號，決定的是派恩杰這條路線未來會停在“先進模塊封裝升級”，還是繼續往“下一代封裝接口平臺”演進。
派恩杰這篇文章，可以說是把SiC封裝里最硬的那一層問題——芯片頂層金屬體系、正面互連失效鏈條、以及與下一代封裝接口的關系——明確擺出來了。
這篇文章真正值得深挖的，不是它這個方案是不是一個標準答案，而是它把問題抬到了一個更接近產業下一階段競爭的位置上。
剩下的，就不是靠語言判斷，而是靠后續工藝數據、封裝驗證和產品落地慢慢說話。
