很多人做PCB時，看到USB接口第一反應是：
不就是D+、D-兩根線嗎？
不就是接個座子、放幾個保護器件嗎？
但真正做過項目的人都知道，USB接口最容易出問題的地方，往往不是原理圖，而是PCB。
電腦識別不穩定、插上沒反應、傳輸掉速、ESD一打就死機、USB3.0跑不滿速，很多時候都不是芯片問題，而是布局布線沒處理好。
尤其是USB3.0和Type-C接口，速率上來之后，PCB已經不能再按普通低速線處理。

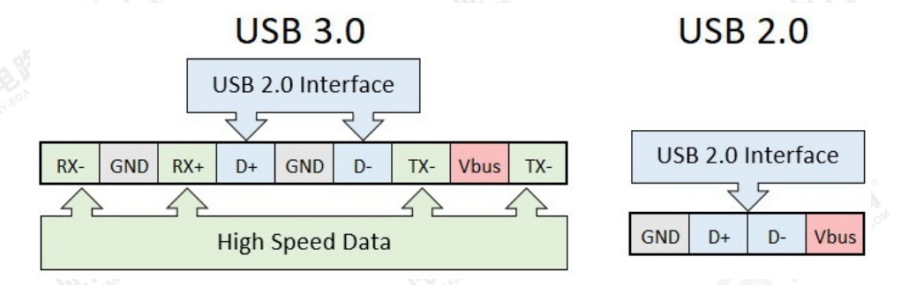

USB 2.0與USB 3.0管腳定義
USB2.0最高傳輸速率可以達到480Mbps，USB3.0最大傳輸帶寬可以達到5Gbps。
這個速度意味著什么？
意味著它已經不是“能連通就行”的普通信號，而是典型的高速差分信號。
只要差分阻抗不連續、走線太長、過孔太多、參考平面被切割、ESD器件放得太遠，信號質量都會下降。輕則傳輸不穩定，重則設備直接識別失敗。
所以USB接口設計，核心不是把線連過去，而是要控制好這幾件事：
接口位置、保護器件位置、差分阻抗、等長控制、回流路徑、外殼地處理。
USB接口布局第一步，不是急著布線，而是先把關鍵器件擺對。
USB接口通常要靠近板邊或結構開口位置放置，方便插拔，也方便結構裝配。
如果接口位置離板邊太遠，后面不僅結構不好配合，USB差分線也會被迫拉長，信號風險會變大。
USB接口是外部插拔接口，最容易受到靜電影響。

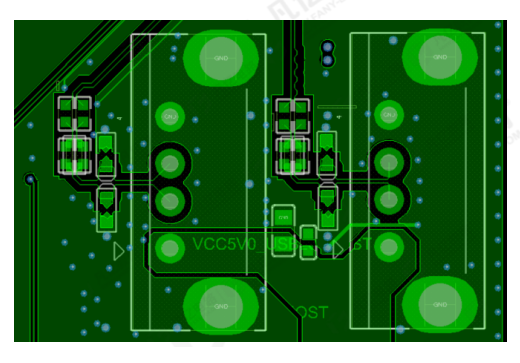

所以ESD器件要靠近USB接口放置。常見順序是：
ESD → 共模電感 → 阻容器件
這個順序不能亂。
ESD太遠，靜電已經進板子了，保護效果就會變差。
ESD雖然要靠近接口，但也不能貼得太死。
實際布局時還要考慮焊接、返修、裝配空間，避免后期加工困難。
USB差分線越短，阻抗越容易控制，反射風險越小。
特別是USB3.0的RX、TX高速差分線，要優先安排布線路徑。
一句話總結：
USB接口布局的核心，就是讓接口、保護器件、高速線三者距離盡量短，路徑盡量順。
USB 2.0的布局與布線
USB差分線不能隨便拉。
不管USB2.0還是USB3.0，都要按差分信號處理，差分阻抗一般控制在90Ω左右。
這里有幾個關鍵點：
第一，差分線盡量同層、同寬、同距。
不要一會兒變寬，一會兒變窄，也不要中途隨意拉開間距。
第二，少打過孔。
每一個過孔都會帶來阻抗不連續，過孔越多，反射風險越高。
第三，換層位置要加回流地過孔。
差分線換層時，信號回流路徑也要跟著換層。旁邊加地過孔，就是為了給回流電流提供通道。
第四，盡量不要跨分割。
USB差分線下面最好有完整參考地平面。
一旦跨過電源分割、地分割，回流路徑被切斷，信號完整性和EMI都會變差。
USB 3.0的布局與布線
USB接口有一個很容易被忽略的問題：外殼地。
很多USB接口的金屬外殼會接保護地，信號部分接系統GND。
這兩個區域如果處理不好，靜電和干擾就可能直接串到信號地里。
給出的處理方式是：
如果USB兩邊定位柱接保護地，分割時要保證保護地與GND之間有一定距離，通常可按2mm間距處理，并且在保護地區域多打地孔，保證連接充分。
這個地方不要只看電氣連接，還要看ESD泄放路徑。
靜電來了之后，應該優先通過外殼地泄放，而不是沖進主板內部。

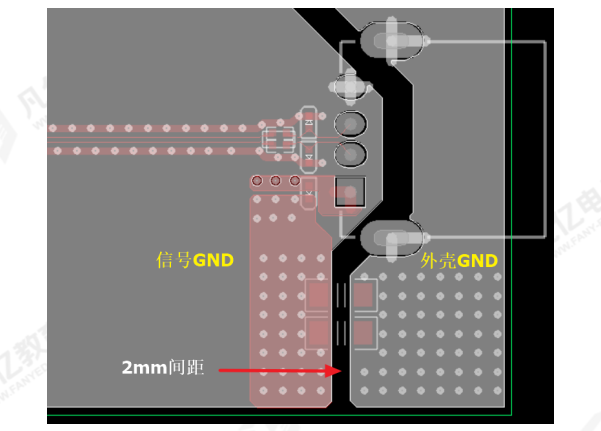

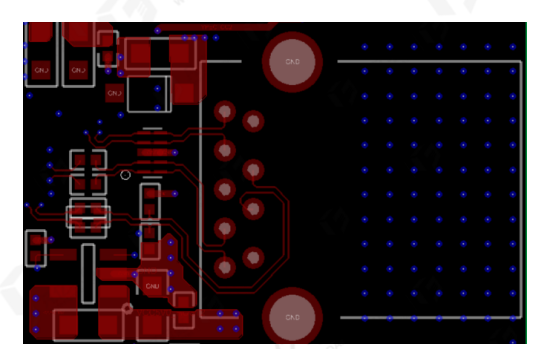

外殼GND和信號GND的隔離
USB差分對需要做等長控制。
為什么？
因為D+和D-是一對差分信號，它們不是單獨工作的，而是互相配合傳輸數據。
如果一根線比另一根線長太多，信號到達時間就會不一致，時序會偏，差分信號也會被轉成共模干擾。
內容提到，差分對長度差通常要控制在較小范圍內，比如5mil以內。
實際設計時，不要為了等長做過度蛇形。
正確做法是：先把主路徑走順、走短、少過孔，再在必要位置做少量補償。
記住一句話：
等長是補救手段，不是布線炫技。

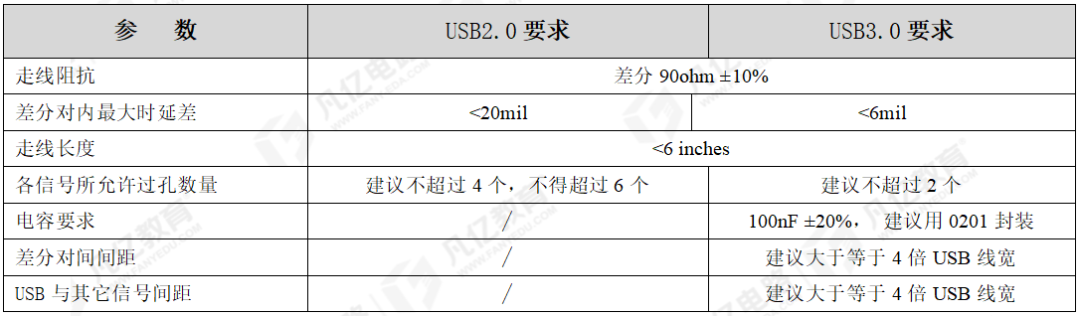

USB2.0與USB 3.0的PCB布線要求
很多新手容易把Type-C和USB3.0、USB3.1混為一談。
這里要分清楚：
Type-C只是一種接口形態，不等于某個USB版本。
Type-C的優勢是正反可插、體積更小、擴展能力更強，并且可以支持更高傳輸速率和更大功率傳輸。
但也正因為它功能更多，PCB設計難度也更高。
Type-C接口里不僅有D+、D-，還有RX/TX高速差分線、CC1/CC2、VBUS、SBU等信號。
如果只是照著封裝把線拉出去，很容易留下隱患。

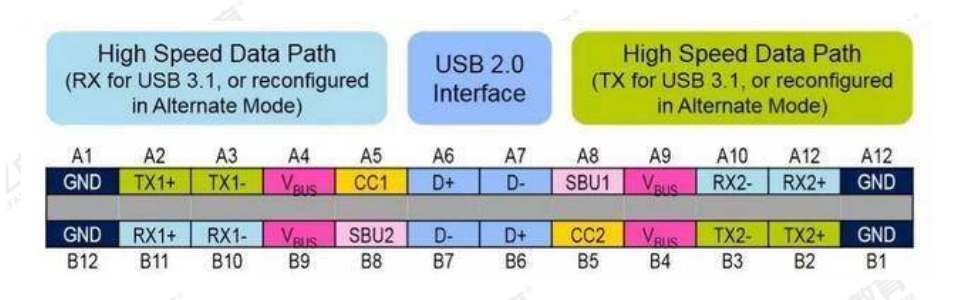

Type C接口的管腳定義
Type-C也是外部插拔接口，ESD防護同樣要靠前放。
常見順序依然是：
ESD → 共模電感 → 阻容器件
器件越靠近接口，保護效果越直接。
Type-C高速信號中，TX信號線的耦合電容一般靠近接口放置。
RX信號線的耦合電容通常由設備端提供。
這個位置不能隨便放太遠，否則高速路徑會變長，阻抗連續性也會變差。

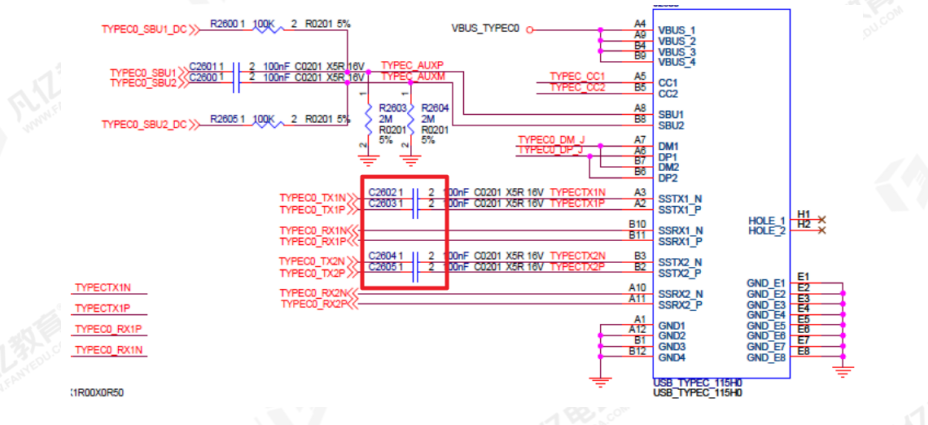

TX信號線的耦合電容
Type-C高速差分線也要控制阻抗。
設計時要保證參考平面完整，不要跨分割，換層過孔數量也要盡量少。
內容中建議，信號打孔換層數量不要超過2個。
Type-C里面有RX/TX高速差分線，也有D+/D-差分線。
這些差分線至少要緊鄰一個地平面，如果兩側都有良好的參考地平面更好。
走線原則還是那句話：短、直、少換層、參考完整。
Type-C差分線也要做對內等長。
內容中提到，對內等長誤差建議控制在6mil以內。
同時，差分對之間、差分對與其他信號之間，也要保持足夠間距。
間距不夠，串擾就會上來。
CC1和CC2是Type-C接口里的關鍵引腳。
它們負責連接檢測、正反插識別、主從角色判斷、VBUS配置等功能。
所以CC線不是“普通輔助線”，走線時要注意線寬和路徑，不要當成無關緊要的小信號隨便處理。

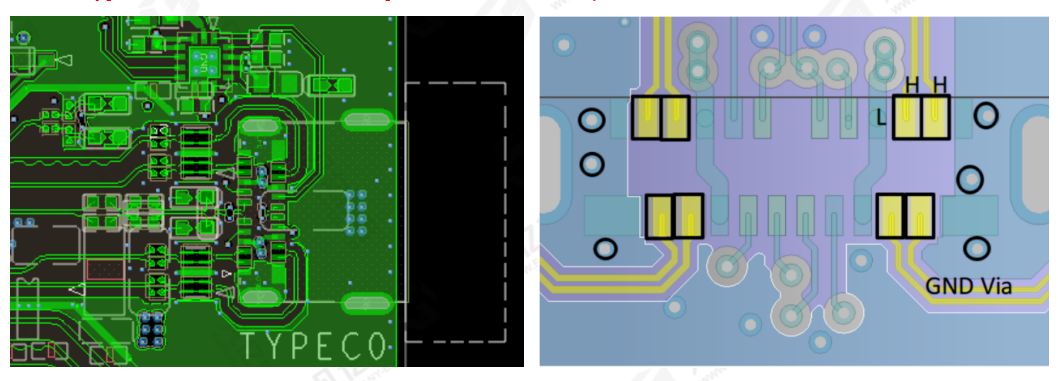

Type-C連接器布線示意
做USB接口時，不要只檢查有沒有連通。
真正應該檢查的是這幾個問題：
接口是不是靠近板邊？
ESD是不是靠近接口？
共模電感和阻容順序是否合理？
USB差分線是不是90Ω阻抗控制？
高速差分線是不是盡量短？
過孔是不是盡量少？
換層位置有沒有回流地過孔？
參考平面是否完整？
有沒有跨分割？
差分線有沒有做等長？
外殼GND和信號GND有沒有合理處理？
Type-C的CC1/CC2有沒有按關鍵線處理？
如果這些點都沒有問題，USB接口的穩定性會明顯提高。
很多PCB問題，不是畫線畫不出來，而是沒有提前建立規則意識。
USB接口看起來只是一個小接口，但它背后考驗的是高速信號、ESD防護、結構配合、地回流和工藝細節。
真正的PCB設計，不是把線連上。
而是讓信號穩定地跑起來。
