這篇我們聚焦于：AI數據中心48V供電的玻璃Power Brick。
這個主題值得單獨拿出來看，是因為它把48V數據中心供電里一個很現實的矛盾講清楚了：混合開關電容拓撲很適合高效率和高功率密度，但一旦開關數量、浮動節點、隔離驅動和去耦電容全部落到PCB上，平面面積會迅速失控。
我更愿意把這套3D玻璃Power Brick理解成一個“空間組織方式”的問題，而不是一個單純的材料問題。它真正想做的，是把原本攤在平面上的開關單元豎起來，把有限的板級高度用滿。
一、這組內容真正想說明什么？
先把主線說清楚.
這里不是在做一個“漂亮的玻璃模塊展示”，而是在回答48V到芯片側供電里最難的一類問題：高效率拓撲已經有了，如何把它做成足夠小、足夠完整、還能穩定工作的硬件系統?

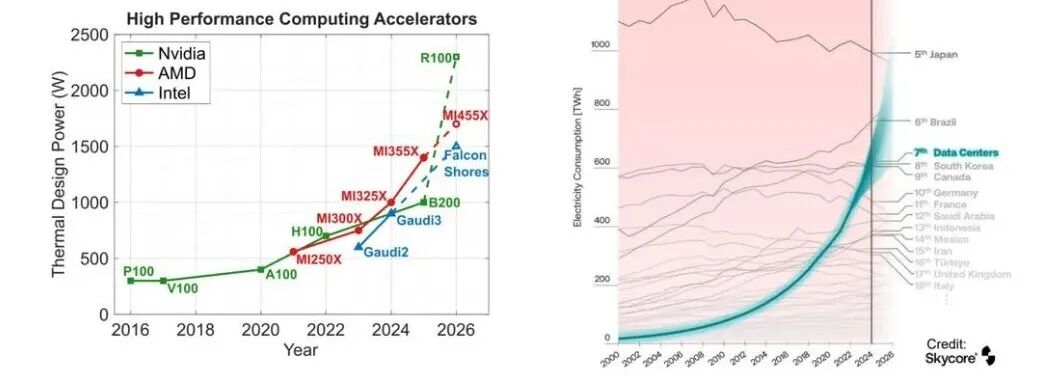

圖片來源：Leibniz University Hannover | 需求先變了：48V DC-DC必須同時追求高效率和高功率密度
從整體安排看，這套內容按“概念、制造、模塊驗證、系統集成、測試結果”推進。也就是說，它不是只給一個模塊結構圖，而是要把Power Brick放進48V到1V供電鏈路的第一級轉換里驗證。

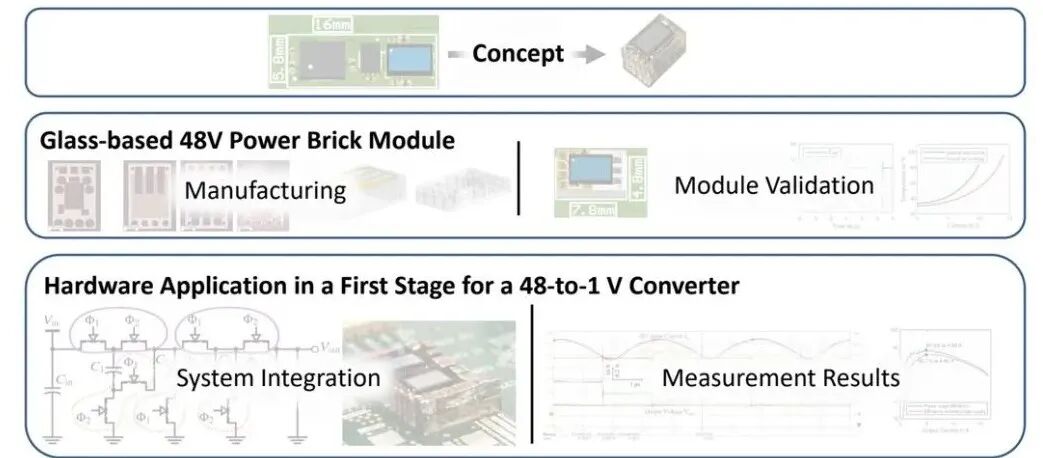

圖片來源：Leibniz University Hannover | 路線先定清楚：從玻璃Power Brick到48V第一級轉換器的完整驗證鏈
二、趨勢背景：為什么48V POL會先被平面面積卡?。?/span>

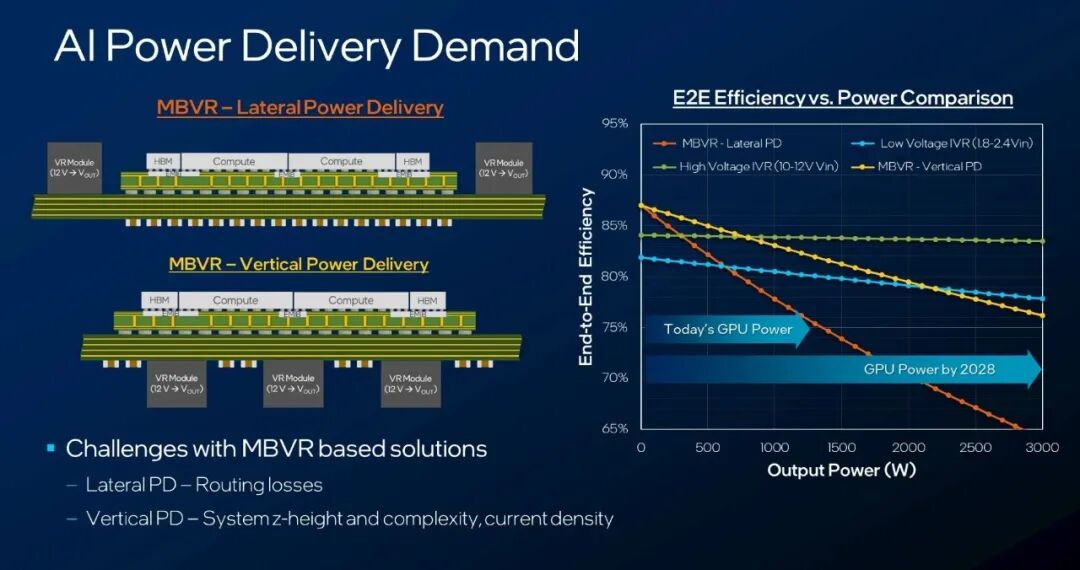

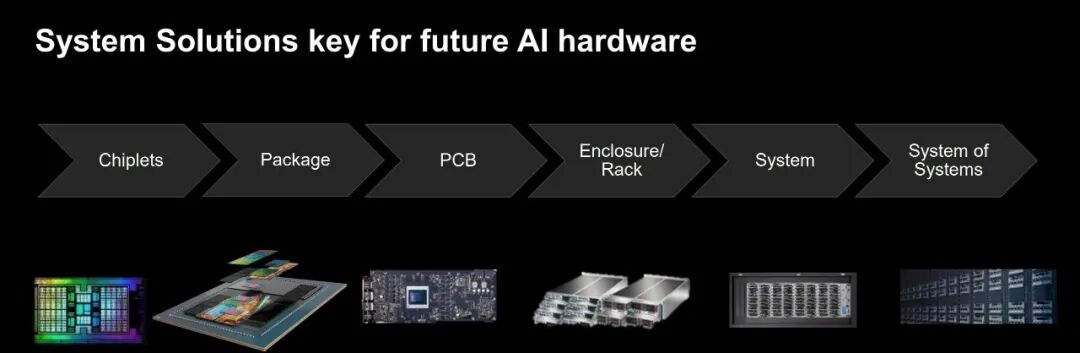

開始講模塊前，先看清楚背后的趨勢。

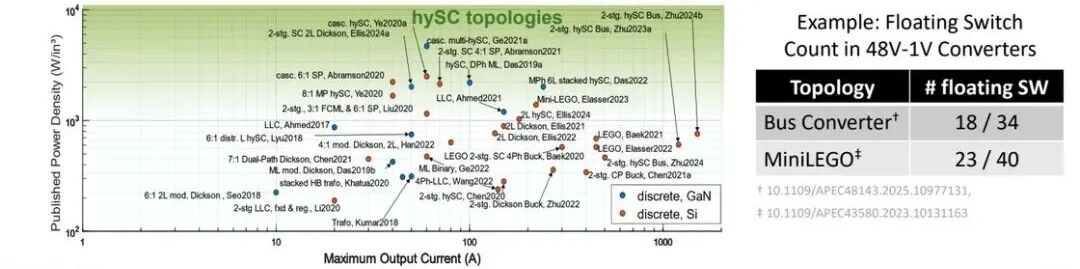

48V到低壓大電流的轉換越來越靠近處理器，混合開關電容拓撲可以同時拿效率和密度，但代價是開關數量多、浮動半橋多、驅動和隔離復雜。
這會導致一個非常直接的問題：不是單顆GaN不夠小，而是所有配套器件一攤開，面積就不夠用了。功率密度的瓶頸從器件參數轉移到了系統排布。
圖片來源：Leibniz University Hannover | 平面布局的痛點：浮動半橋、外圍器件和去耦電容共同消耗PCB面積
三、本質邏輯：它到底通過什么機制創造價值？
下面說下方案背后的邏輯，看看它到底通過什么機制創造價值。這里可以分成四層看：垂直堆疊、完整半橋單元、玻璃制造和系統體積填充。
本質邏輯第一層，是把平面面積換成垂直高度。

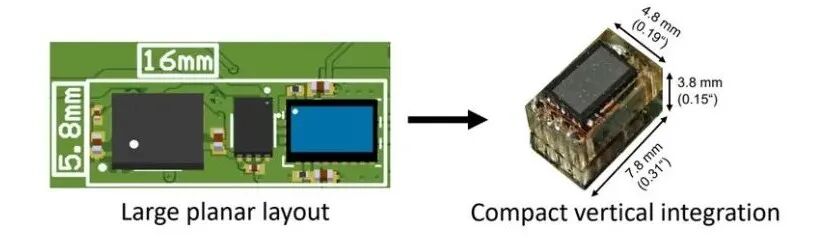

Power Brick高度約3.8mm，核心思路是把最薄的器件通過玻璃中介層堆疊起來，形成復雜48V到1V拓撲可以復用的電源積木。
圖片來源：Leibniz University Hannover | 空間利用方式變了：3.8mm Power Brick把48V半橋從平面展開改成垂直堆疊

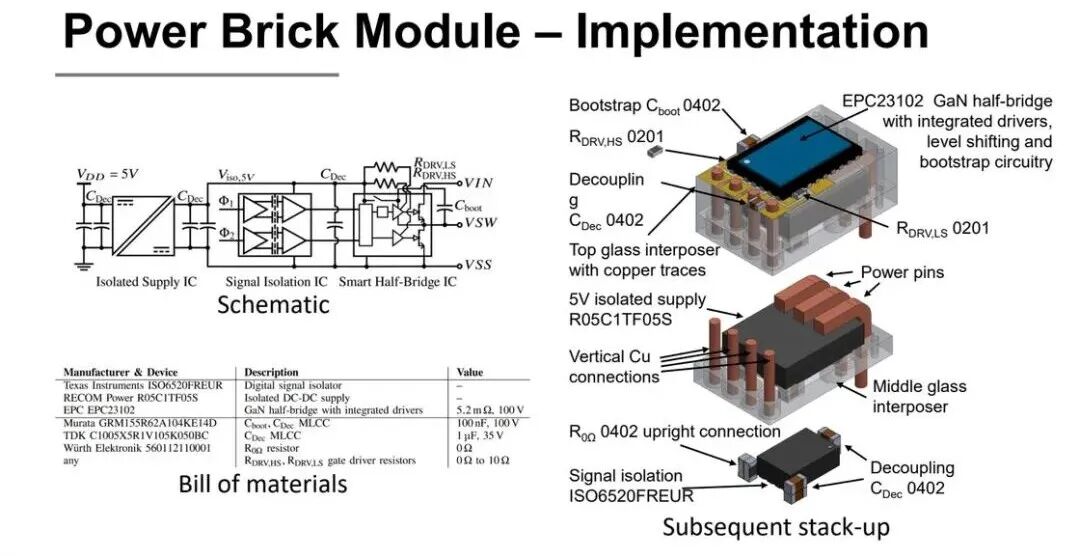

本質邏輯第二層，是把半橋、隔離和外圍件做成完整單元。
如果只堆一顆GaN半橋，工程價值并不完整；真正難的是：連同啟動電容、去耦、驅動電阻、隔離和垂直銅連接一起組織起來。
圖片來源：Leibniz University Hannover | Power Brick不是裸半橋：GaN半橋、隔離、啟動電容和去耦被打包成開關單元
本質邏輯第三層，是用玻璃承接高精度三維互連。
玻璃在這里的角色更像低成本、高精度的原型中介層，通過選擇性激光蝕刻、濕法刻蝕和銅濺射形成上下互連結構。

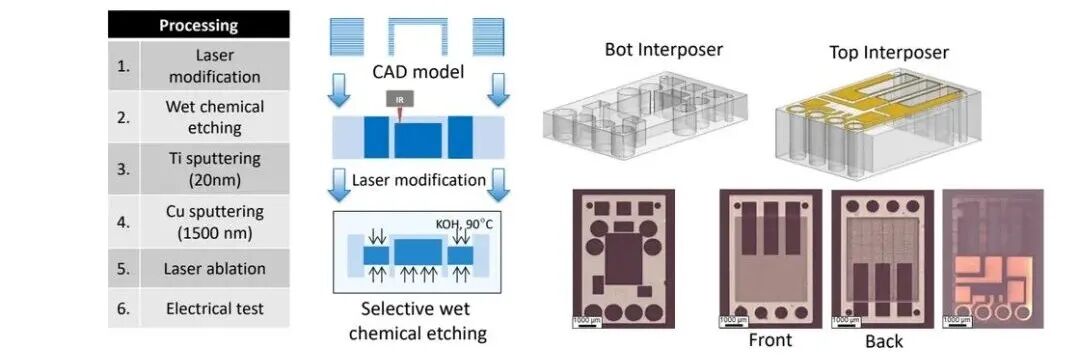

圖片來源：Leibniz University Hannover | 玻璃承擔制造載體：選擇性激光蝕刻、銅濺射和上下中介層形成三維連接

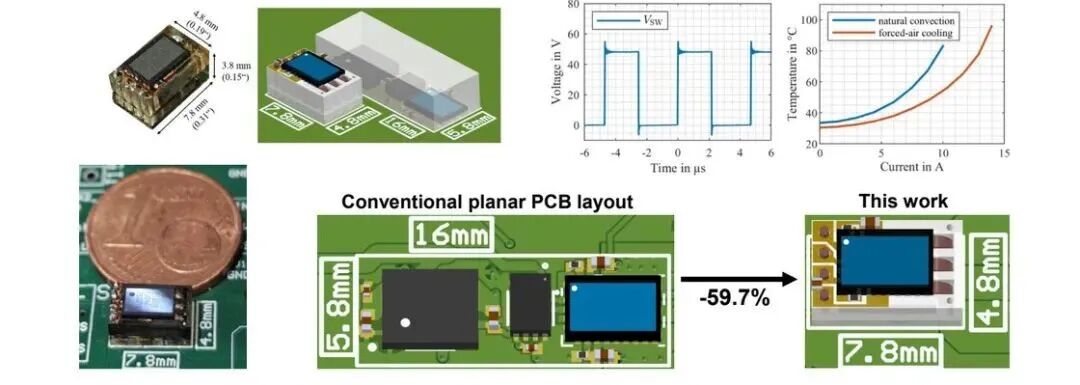

本質邏輯第四層，是把單模塊驗證推進到系統體積利用。
單個Power Brick的電熱驗證只是第一步，真正要看的是它放進轉換器之后，是否能讓整個PCB高度被充分填滿。
四、核心矛盾：垂直集成提高密度，也把系統邊界壓得更緊
這里最關鍵的問題是：Power Brick把面積壓下來了，但它也把電氣隔離、熱路徑、器件高度、MLCC堆疊、開關節點和制造一致性壓進同一個很小的空間里。密度越高，系統邊界越要一起閉環。
這也是為什么它必須進入48V第一級轉換器驗證。
兩個Power Brick替代隔離開關對，放進5:1 Fibonacci開關電容第一級，把48V降到約9.6V。這個動作說明它不是單點模塊，而是在服務48V到1V架構的前級供電。

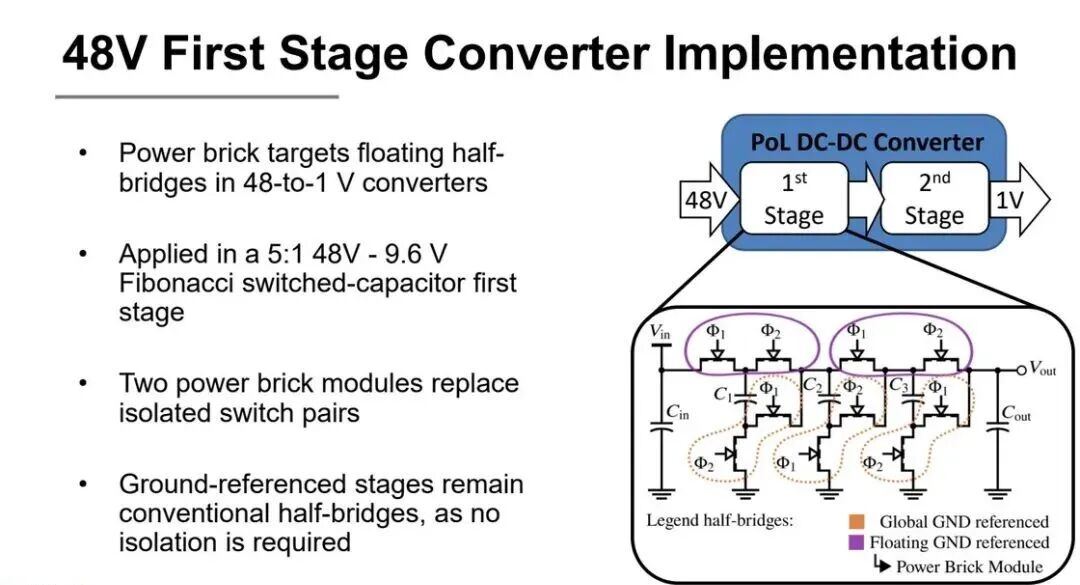

圖片來源：Leibniz University Hannove | 真正進入系統：兩個Power Brick替代浮動半橋，服務48V到9.6V第一級轉換
體積利用這張圖尤其關鍵。
Power Brick和MLCC堆疊高度匹配，完整PCB高度約5.8mm，沒有明顯未利用的垂直空間。這里真正想證明的是：功率密度不是靠某個器件獨立變小，而是靠所有關鍵元件在三維空間里被一起排布。

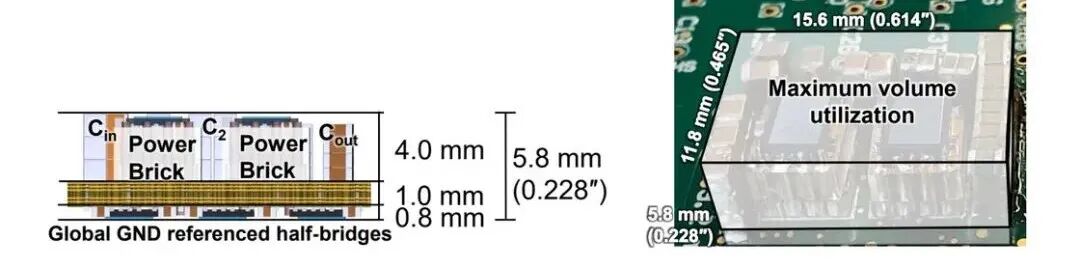

圖片來源：Leibniz University Hannover | 高密度來自空間填滿：Power Brick和MLCC堆疊匹配5.8mm系統高度
五、工程開發真正要帶走什么？
最后回到工程開發，我們真正要帶走的不是“玻璃一定會替代PCB”，而是：48V高密度電源會越來越像一個三維封裝和系統集成問題。拓撲、器件、隔離、MLCC、熱路徑和高度定義必須一起看。

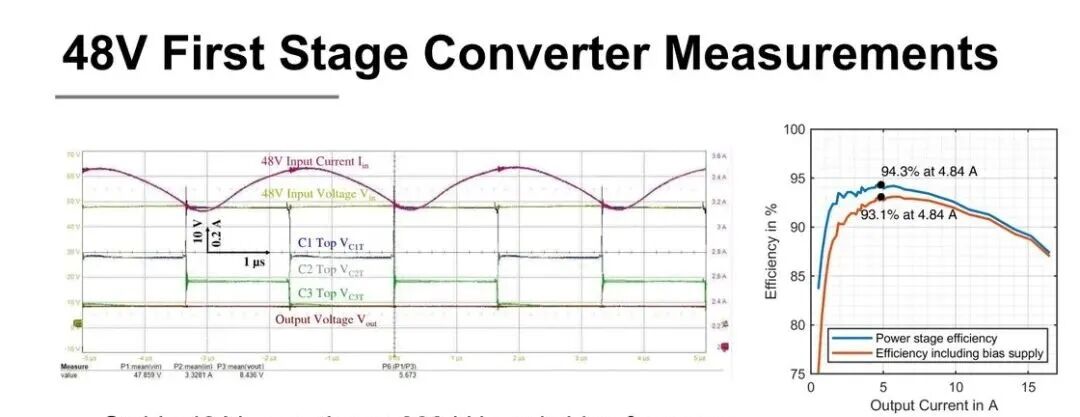

測試結果給出了這條路線的硬邊界：48V輸入、300kHz開關頻率，最大輸出電流16.5A；功率級峰值效率94.3%，計入偏置后93.1%。這些數據說明它不是只停留在結構概念，而是在完整轉換器中跑通了。
圖片來源：Leibniz University Hannover | 測試結果給出硬邊界：300kHz、16.5A輸出、94.3%功率級峰值效率
系統指標頁進一步把外圍件和電容都算進去，給出6100W/in3功率密度。這個數字最值得看的不是絕對值，而是它的計算口徑：高度受限、完整填充、包含外圍件和電容。

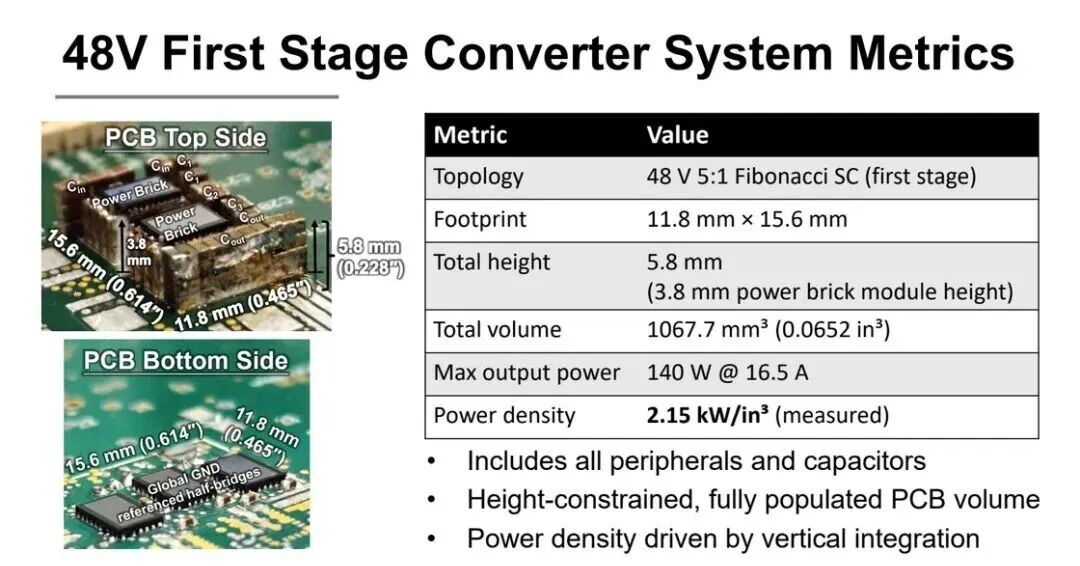

圖片來源：Leibniz University Hannover | 6100W/in3的關鍵口徑：按高度受限、完整填充PCB體積計算系統功率密度
有人可能會問：3D玻璃Power Brick是不是意味著未來48V電源都會改成玻璃中介層？
答案是：短期不一定。玻璃加工、良率、成本、熱循環、機械可靠性和大規模制造都還需要繼續驗證。
但這并不意味著它只是概念方向。真正值得關注的是：它把48V高密度電源的競爭從“單個模塊做小”推進到“系統垂直體積怎么被用滿”。這會影響后續玻璃基板、嵌入式封裝、3D電源模塊和AI數據中心近芯供電的設計思路。

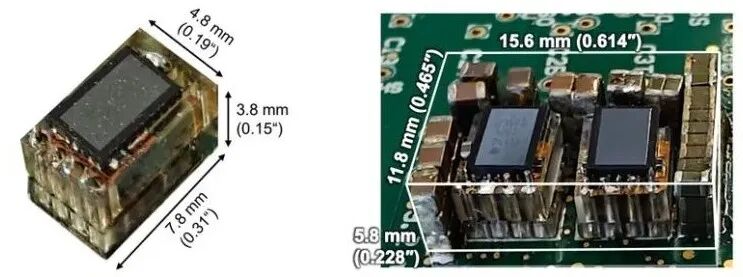

圖片來源：Leibniz University Hannover | 3D玻璃Power Brick把半橋、隔離、外圍件和垂直體積利用放進同一套驗證鏈
?? SysPro總結
48V玻璃Power Brick真正值得記住的，不是“用了玻璃”，而是它把GaN半橋、隔離、驅動外圍和MLCC堆疊放進5.8mm系統高度里，用94.3%峰值效率和6100W/in3證明：AI數據中心電源的下一輪密度競爭，會越來越取決于三維體積怎么被工程化地用滿。
