AI數據中心近芯供電的瓶頸：不在于VRM相數，而是如何把IVR、DTC和熱路一起推到芯片邊上？
SysPro電力電子技術-前瞻洞察 | 數據來源： Intel Foundry
先說一個結論：AI計算時代的先進供電，已經不能只按“12V到核心電壓的VRM效率”來理解。
GPU、HBM和大規模Chiplet把電流推到極高水平后，傳統外置VRM（電壓調節模塊）和板級橫向供電路徑會被布線路徑損耗、電阻壓降、瞬態電壓跌落、封裝熱阻和垂直高度一起限制。
所以，真正的問題不是“要不要把VRM靠近芯片”，而是：當電源轉換、儲能電容、磁件、封裝互連和冷卻結構都被推到芯片附近時，整個系統還能不能同時滿足效率、瞬態、熱、厚度、成本和可靠性。

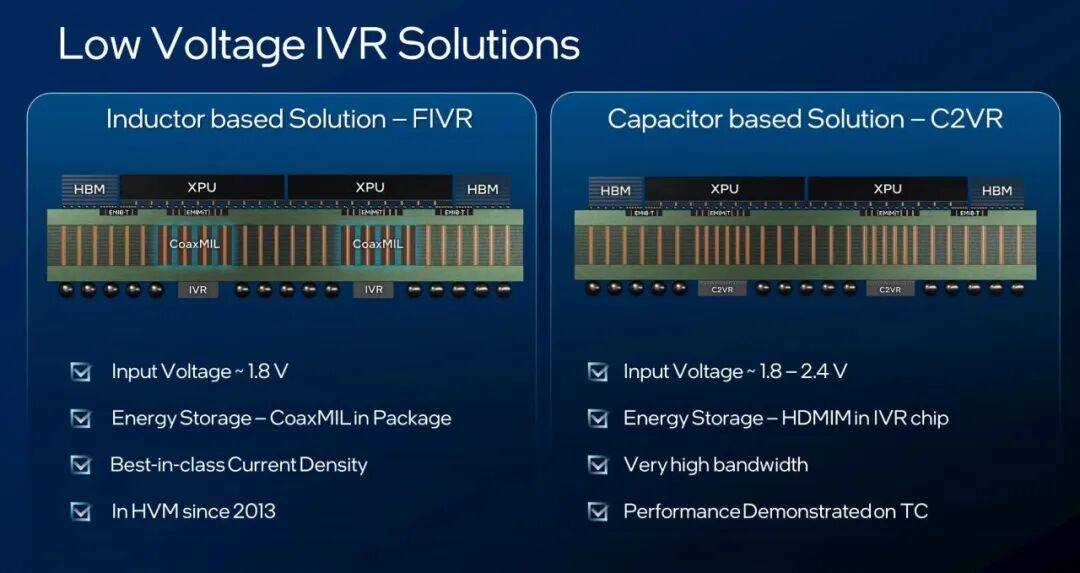

圖片來源： Intel Foundry
?? SysPro備注：
這里我們要把AI供電看成一個封裝級系統工程：電流路徑越短，電氣性能越好；但電源器件越靠近計算芯片，熱和工藝約束也越硬。
一、這里我們想表達的核心點是什么？
這里我們想表達的核心點在于：AI供電的瓶頸正在從板級電源模塊遷移到封裝級電源網絡。外置多相VRM仍然重要，但它已經很難單獨承擔未來GPU/XPU在高電流、低電壓、強瞬態和高集成度下的全部壓力。
Intel Foundry的部分用MBVR（主板電壓調節模塊）橫向供電和垂直供電做了一個很清楚的對比：橫向供電的主要問題是布線路徑損耗；垂直供電可以縮短路徑，但會帶來系統垂直高度、復雜度和電流密度問題。
也就是說，往上堆相數或把VRM放得更近，并不會自動解決問題，它只是把瓶頸從PCB路徑轉移到封裝厚度、冷卻、無源件集成和可靠性上。

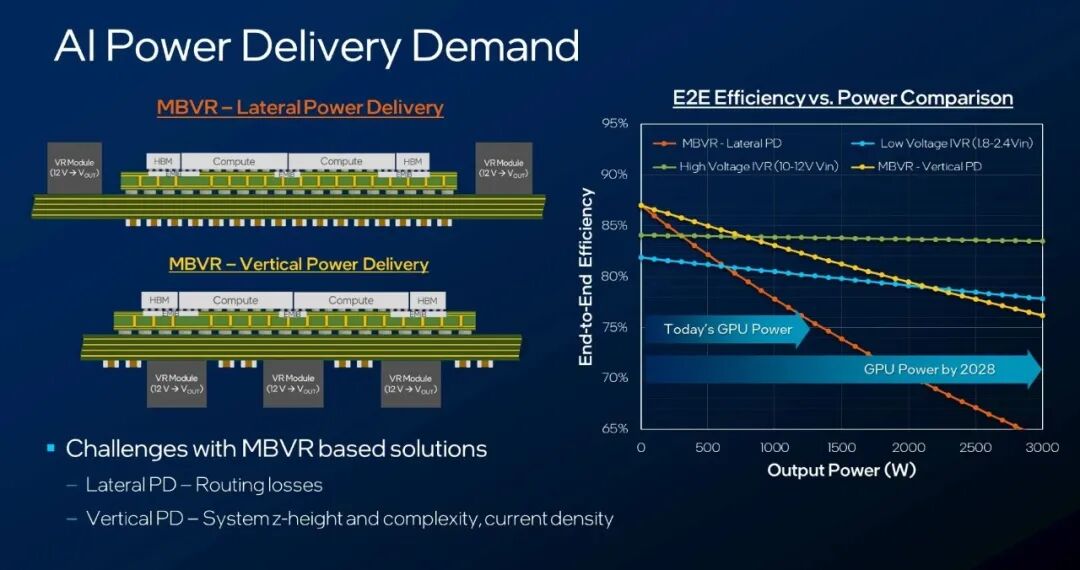

圖片來源： Intel Foundry | MBVR）橫向/垂直供電與E2E效率對比
這也是為什么高電壓IVR、高密度深溝槽電容、封裝內磁件、垂直供電和冷板會在同一份材料里反復出現？它們看似屬于不同技術棧，實際上都在服務同一個目標：把供電阻抗壓低，把瞬態響應做快，把大電流路徑縮短，同時不要讓熱失控。
二、趨勢/背景：AI功率正在把MBVR側向供電推到效率拐點
從趨勢上看，AI硬件的功耗增長不只是TDP（熱設計功耗）數字變大這么簡單。負載電壓下降、峰值電流上升、chiplet（芯粒）數量增加、HBM（高帶寬內存）容量和帶寬擴大之后，電源網絡承擔的壓力會以非線性方式增加。尤其是在低壓大電流場景下，哪怕路徑電阻只增加一點點，I2R損耗也會被電流平方項放大。
這就是我們之前反復強調IR壓降、封裝電阻、PCB電阻和PDN阻抗（電源分配網絡阻抗）的原因。
外置VRM在高功率下仍然可以做高效率，但從VRM到芯片負載之間的路徑損耗會越來越難忽略。對于AI加速器來說，電源不是“送到板上”就結束了，真正麻煩的是最后幾厘米甚至最后幾毫米。

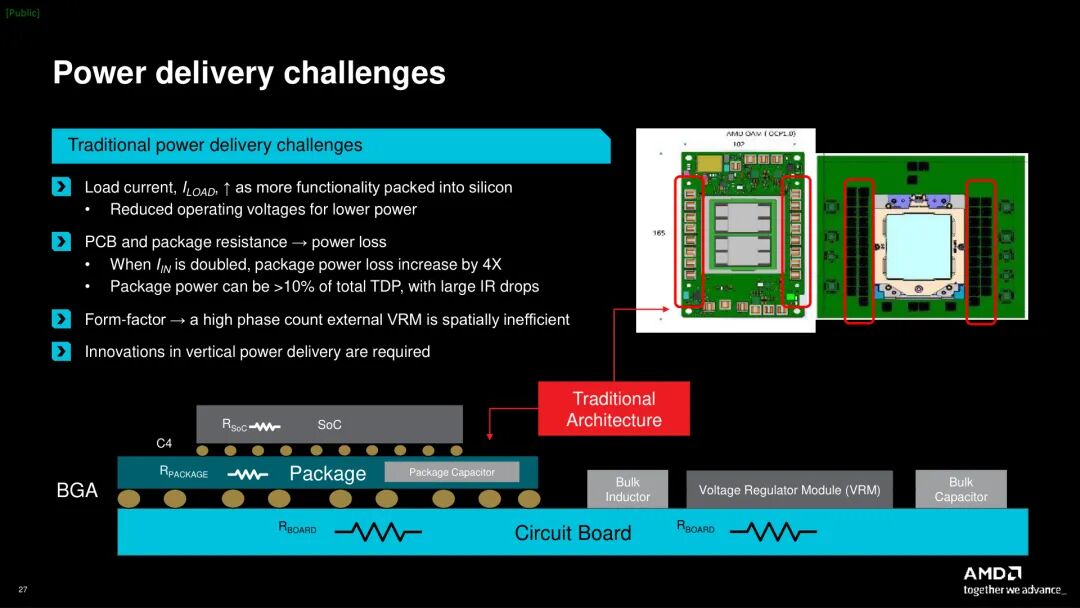

圖片來源：AMD | 供電挑戰：傳統VRM、PCB、封裝電阻與IR壓降問題
AMD的部分，也把這個問題放到了系統級功耗拆分里。
計算主要發生在GPU，但整機系統并不是只有GPU在耗電，CPU、網絡、數據中心輔助功耗以及其他電路都會分走功耗預算。目標不是單點把某個電源模塊效率做高，而是在系統層面最大化性能、最小化總功耗。

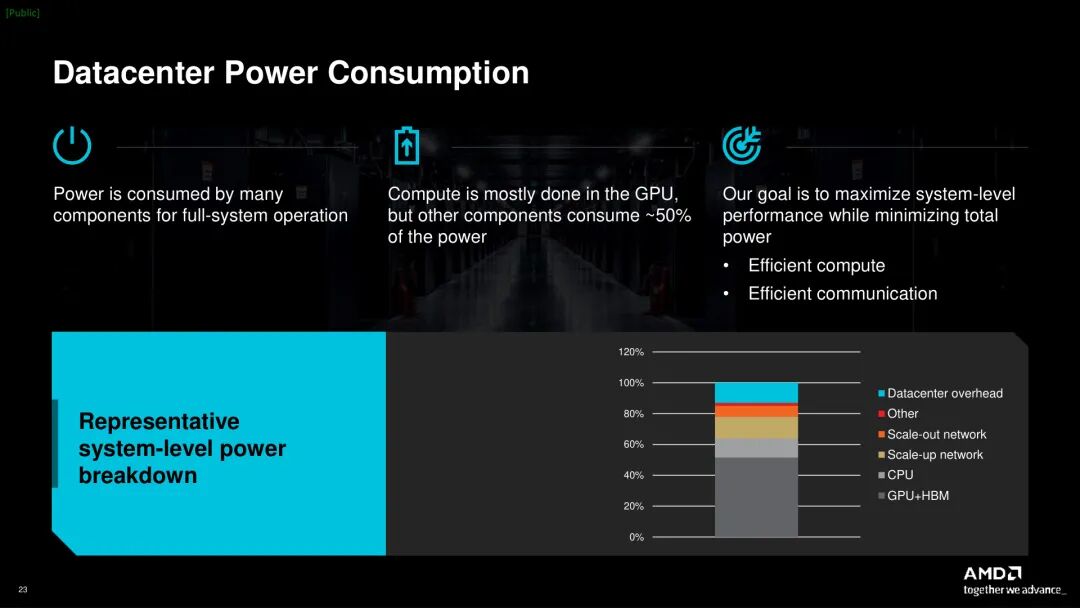

圖片來源：AMD | 數據中心功耗：系統級功耗拆分與GPU/HBM占比
三、五家VDP架構邏輯：真正的設計對象是PDN阻抗、轉換級數和熱路徑（EE星球節選）
下面我們來看下這組高壓IVR概念圖。
這個章節聚焦的核心問題是：為什么AI供電不能只靠外置VRM繼續堆相數，而必須把PDN阻抗、轉換級位置和封裝熱路徑放在一起設計？

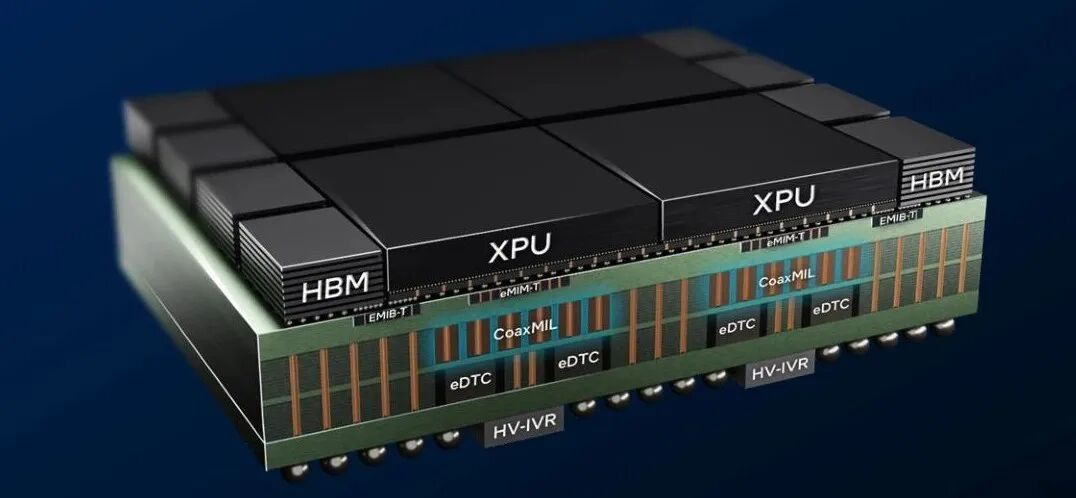

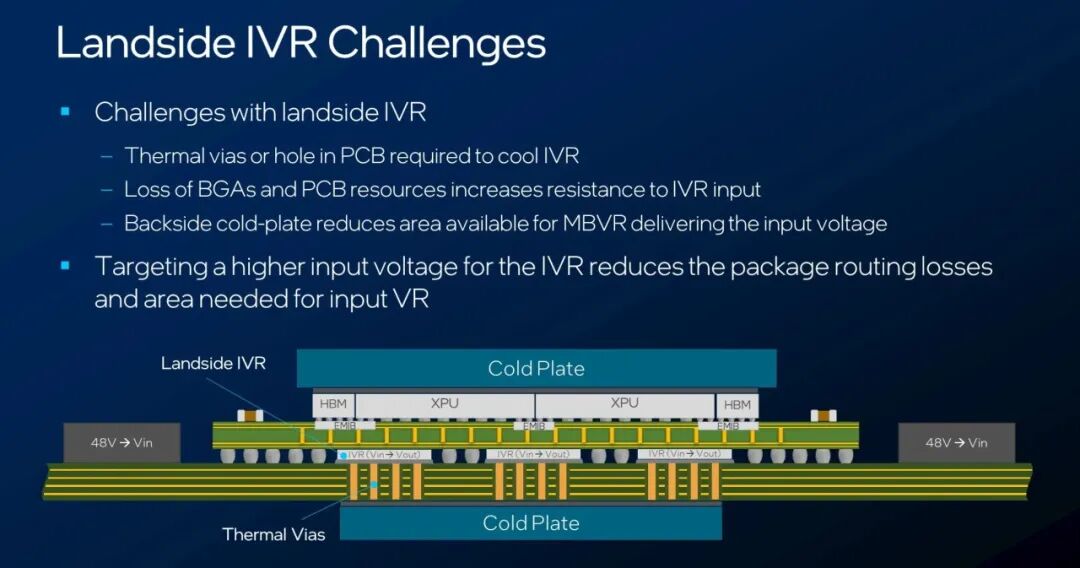

圖片來源：Intel Foundry | 高壓IVR概念：高壓IVR、eDTC、CoaxMIL與封裝內堆疊無源件
星球補充看點
......
[知識星球發布]
四、核心矛盾：IVR要靠近芯片，但磁件、電容、熱和可靠性不能一起消失（EE星球節選）
下面我們來看下垂直供電模塊的結構。
這個章節回答的是一個更落地的問題：當IVR真的靠近芯片以后，電源板、封裝基板、冷板和控制接口到底如何重新分工？

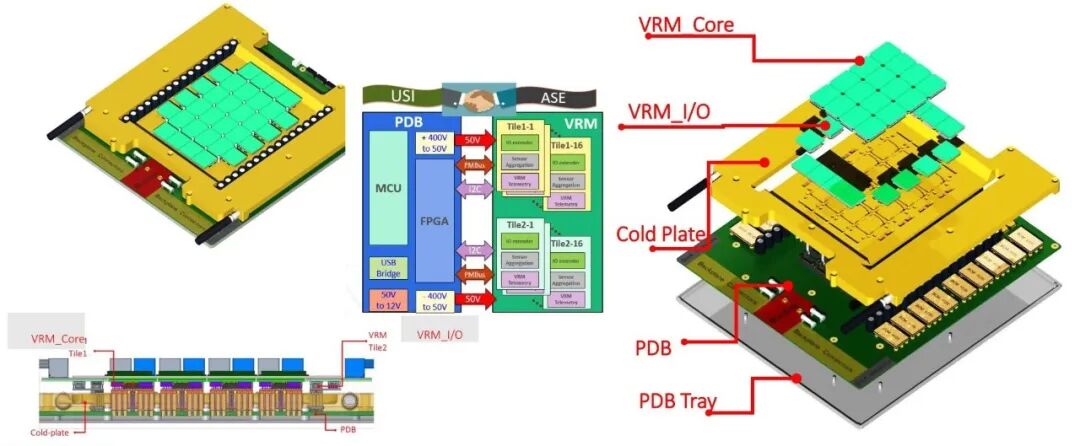

圖片來源：ASE | 垂直供電模塊：VRM核心供電區、VRM輸入輸出供電區、PDB與冷板協同結構
星球補充看點
......
詳細內容知識星球發布
五、制造/驗證難點：從powerSiP到CoWoS，關鍵是把無源件做進封裝生態（EE星球節選）
下面我們來看下電感和電容進入封裝的幾條路線。
這個章節聚焦的是制造和驗證難點：無源件越靠近芯片，電氣路徑越短，但材料、工藝、厚度、熱和可靠性也會被同時綁定。

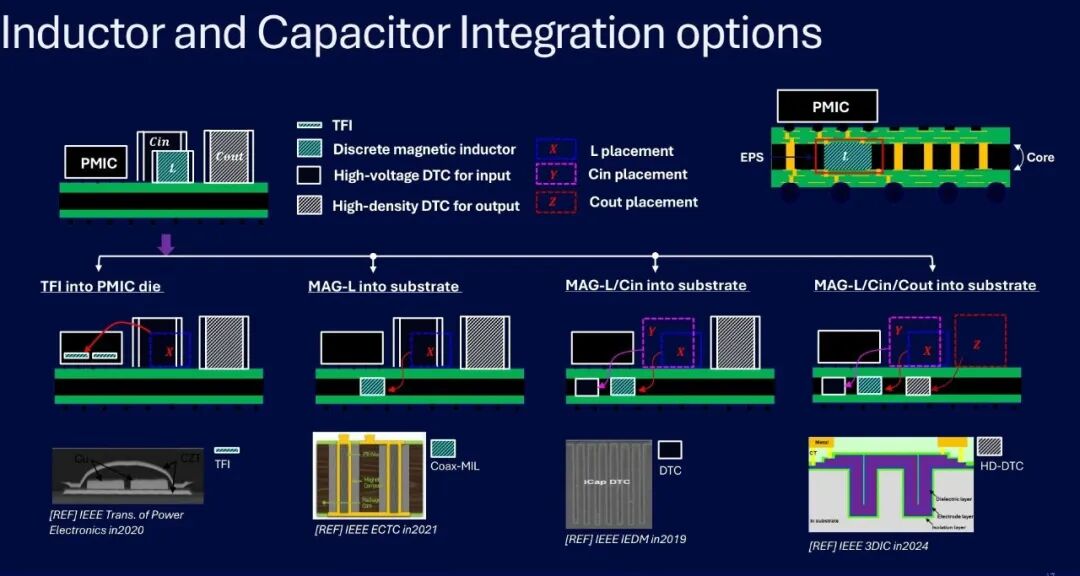

圖片來源：Qualcomm | 電感與電容集成方案：TFI、MAG-L、DTC、HD-DTC集成路徑
......
詳細內容知識星球發布
六、給我們的啟示：AI供電下一戰是封裝級電源網絡，不是單顆VRM效率（EE星球節選）
下面我們來看下最后這張關于DTC（深溝槽電容）和IVR的系統收益圖。這個章節要回答的是：為什么AI供電下一戰不是單顆電源模塊效率，而是封裝級PDN閉環能力？

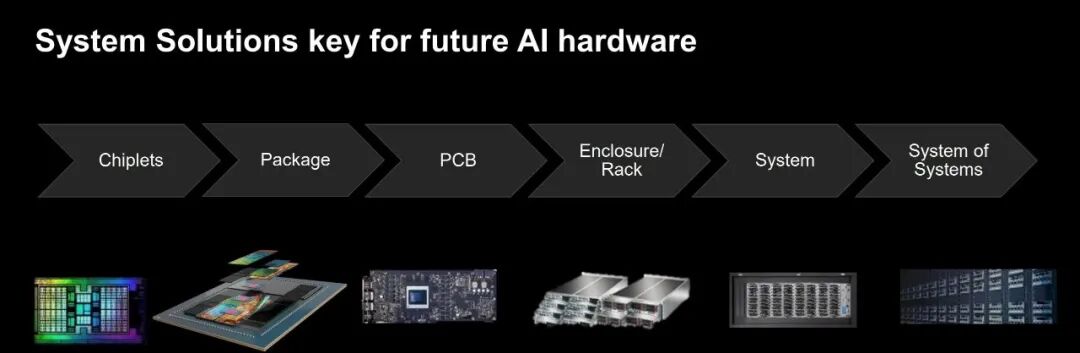

圖片來源：AMD | 先進封裝是應對AI供電挑戰的核心：封裝內IVR、集成無源與熱管理
星球補充看點
......
詳細內容知識星球發布

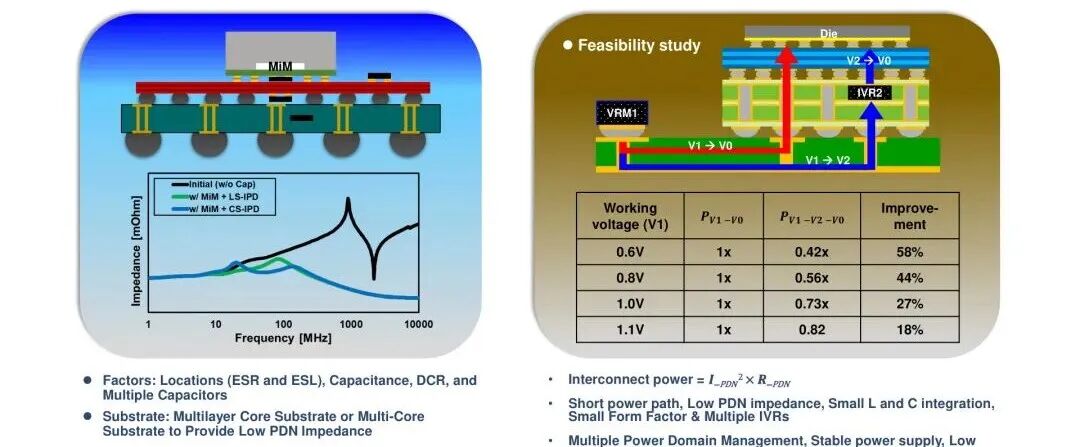

圖片來源：TSMC | 用于降低阻抗和改善供電的DTC與IVR：PDN阻抗下降與多IVR供電可行性
?? SysPro總結
AI算力供電的真瓶頸，已經不是再堆更多外置VRM相數，而是在GPU/ HBM/ chiplet持續擴展后，把IVR、DTC/eDTC、封裝基板、無源件集成和冷卻路徑放到同一個系統里閉環。
真正能拉開差距的，是誰能在低PDN阻抗、短電流路徑、高瞬態響應、可控熱設計和可量產封裝工藝之間同時成立。
本篇為主題《AI先進電源供電_封裝級IVR、DTC/eDTC與CoWoS電源完整性》學習總結，完整參考資料與擴展筆記已整理在「SysPro電力電子技術」知識星球中。
完整內容聚焦：AI供電、MBVR（主板電壓調節模塊）、垂直供電、IVR、powerSiP（電源系統級封裝）、CoWoS、封裝基板、集成無源件、PDN阻抗、冷板和液冷散熱
