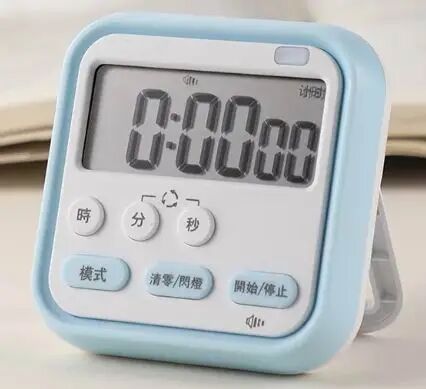

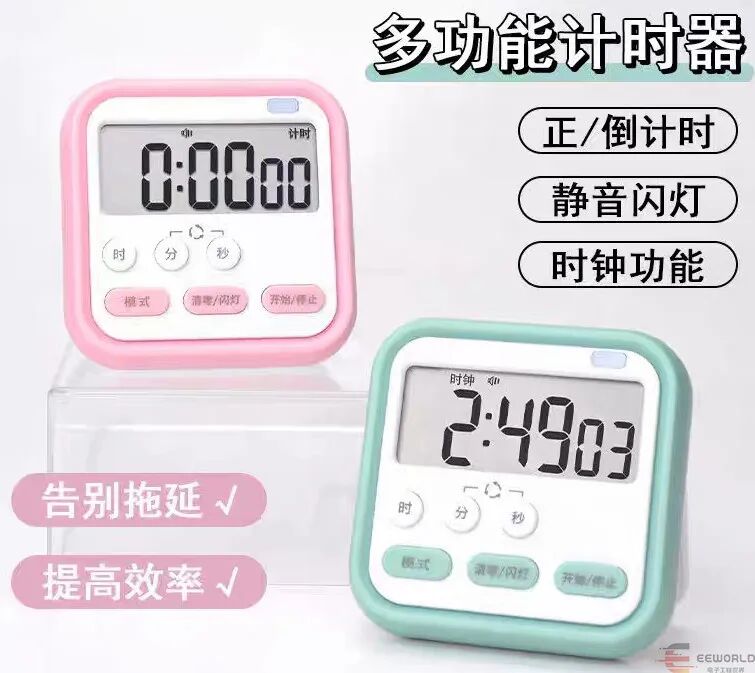

液晶顯示定時器有點像小時侯戴過的多功能電子表的桌面版，功能減少了跑表、日歷星期顯示，但增加了倒計時、多組鬧鈴等功能。像下圖這樣的在電商活動的時候十塊錢內就能買到。
不過實物沒有寶貝頁面上的那么好看，外觀細節還有差別。有的情況是拍照效果的問題，有的是因為宣傳使用不是照片而是電腦制作的效果圖。不到十元的東西預期不能太高，關鍵在于液晶顯示的效果。我買過不少定時器了，深知這個不見實物不知底細的。

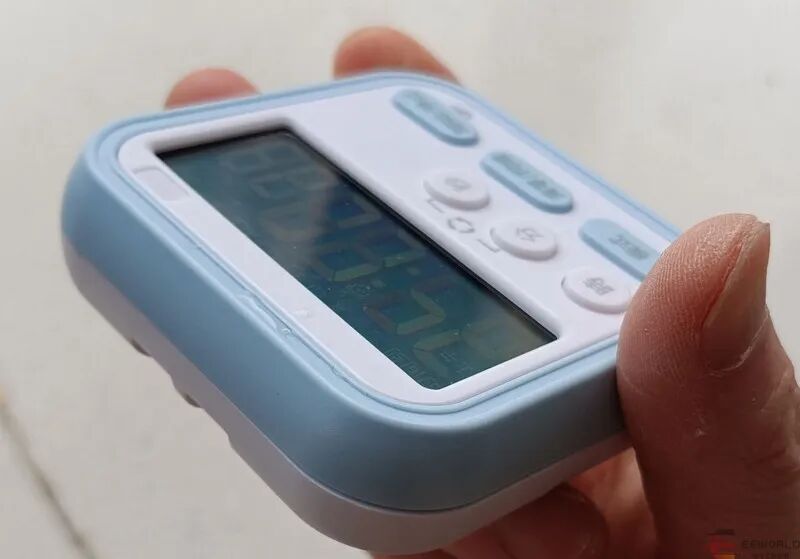

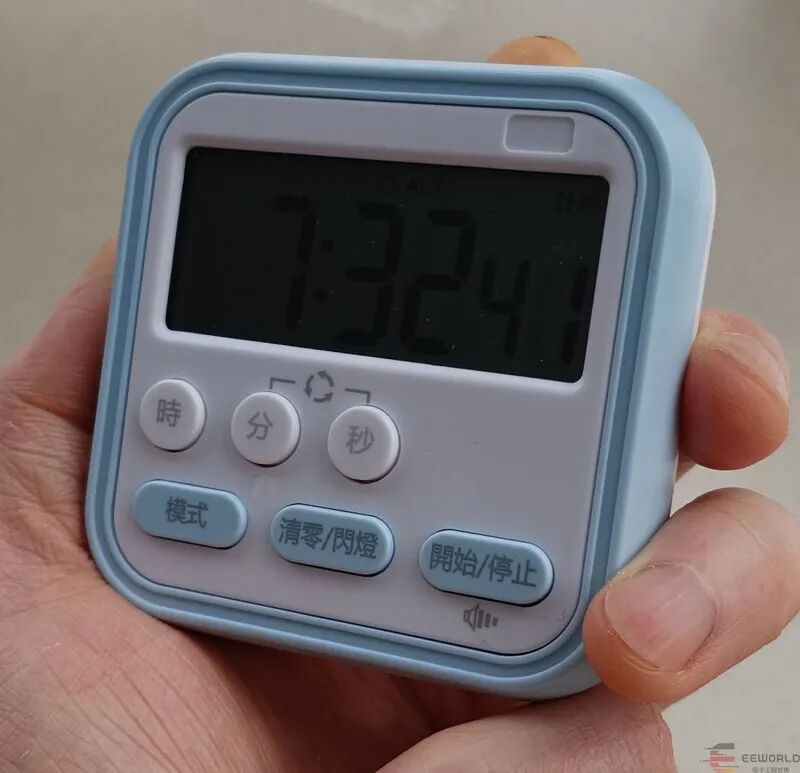

在極端的角度，就可能是下面這種完全不能看的效果。戴過電子表的同學應該有經驗，這種液晶的視角范圍有限度的。

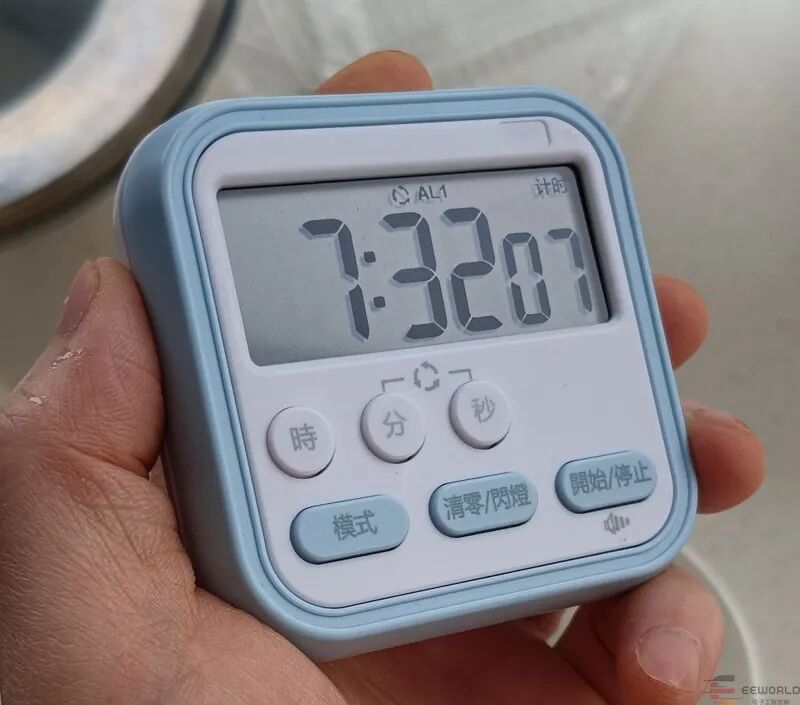

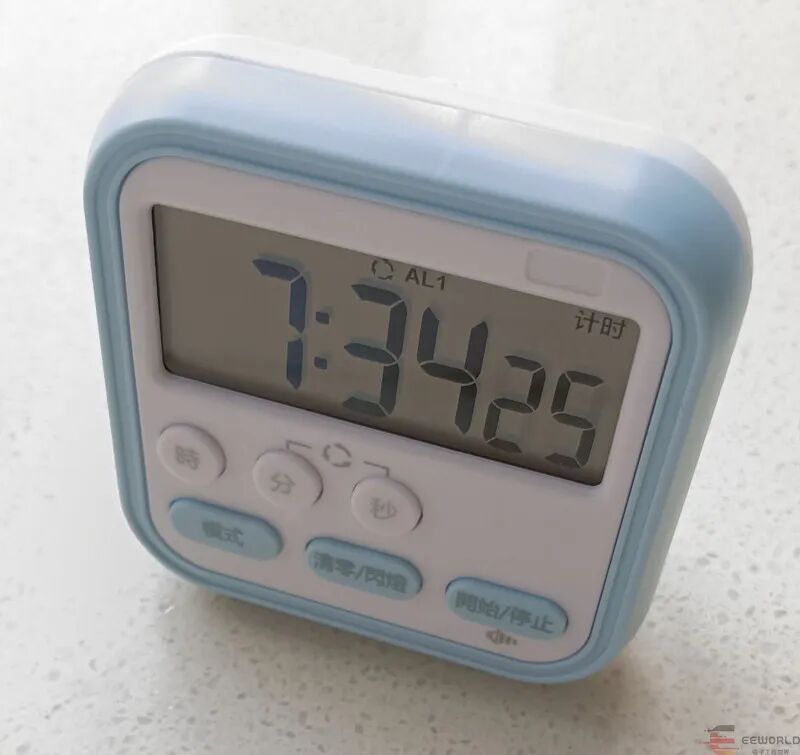

主要是看它用的屏的最佳視角方向是哪個了，我覺得這款立在桌面用還行（帶一點俯視角度），如果是掛墻上仰視，效果要差不少。

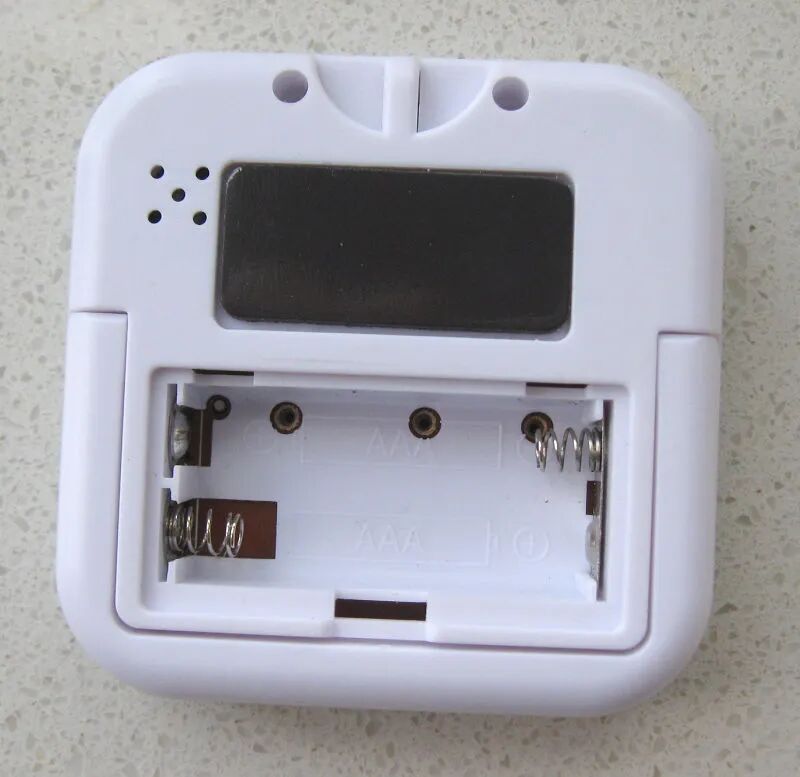

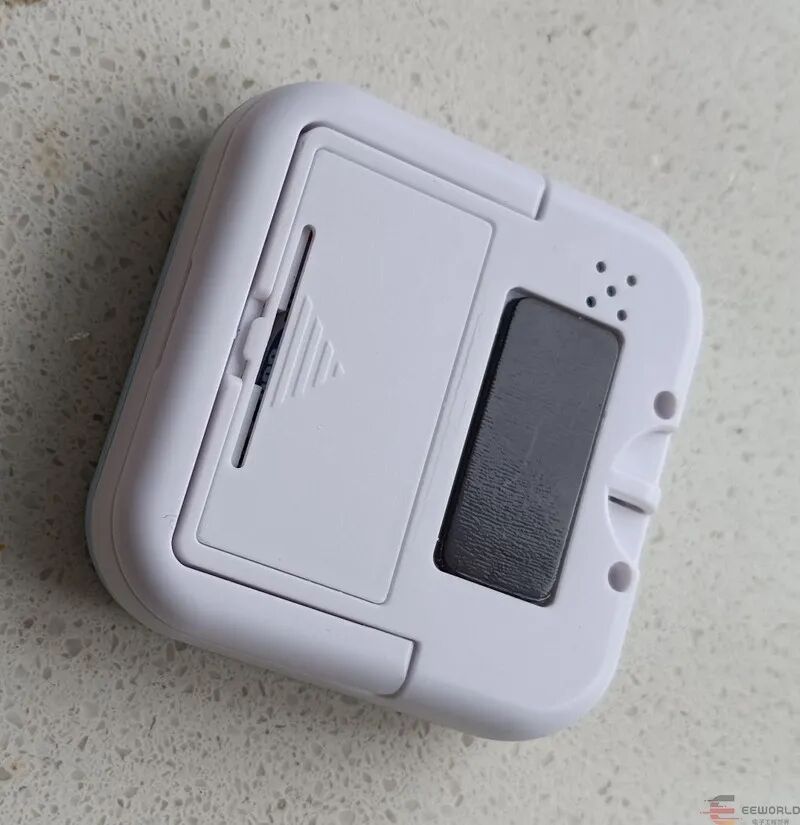

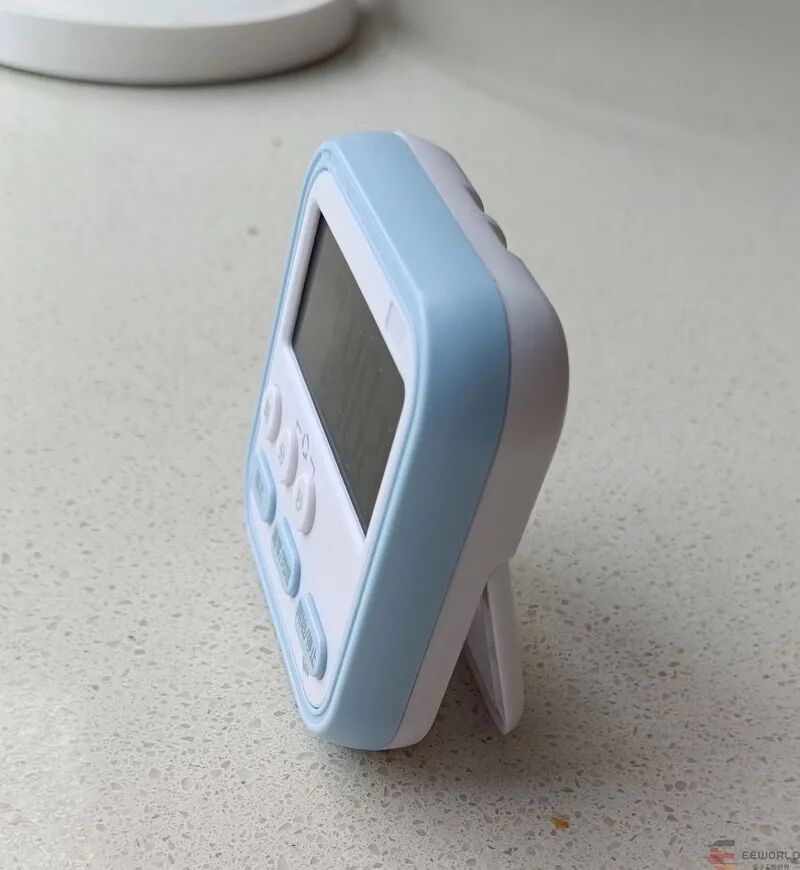

能立起來放是因為背后它帶有一個折疊的小支撐，這個設計還不錯。也還粘了一塊軟的磁性材料，可以吸附在實驗室的鐵板、鐵架子上。最上面還可以用掛鉤鉤住。

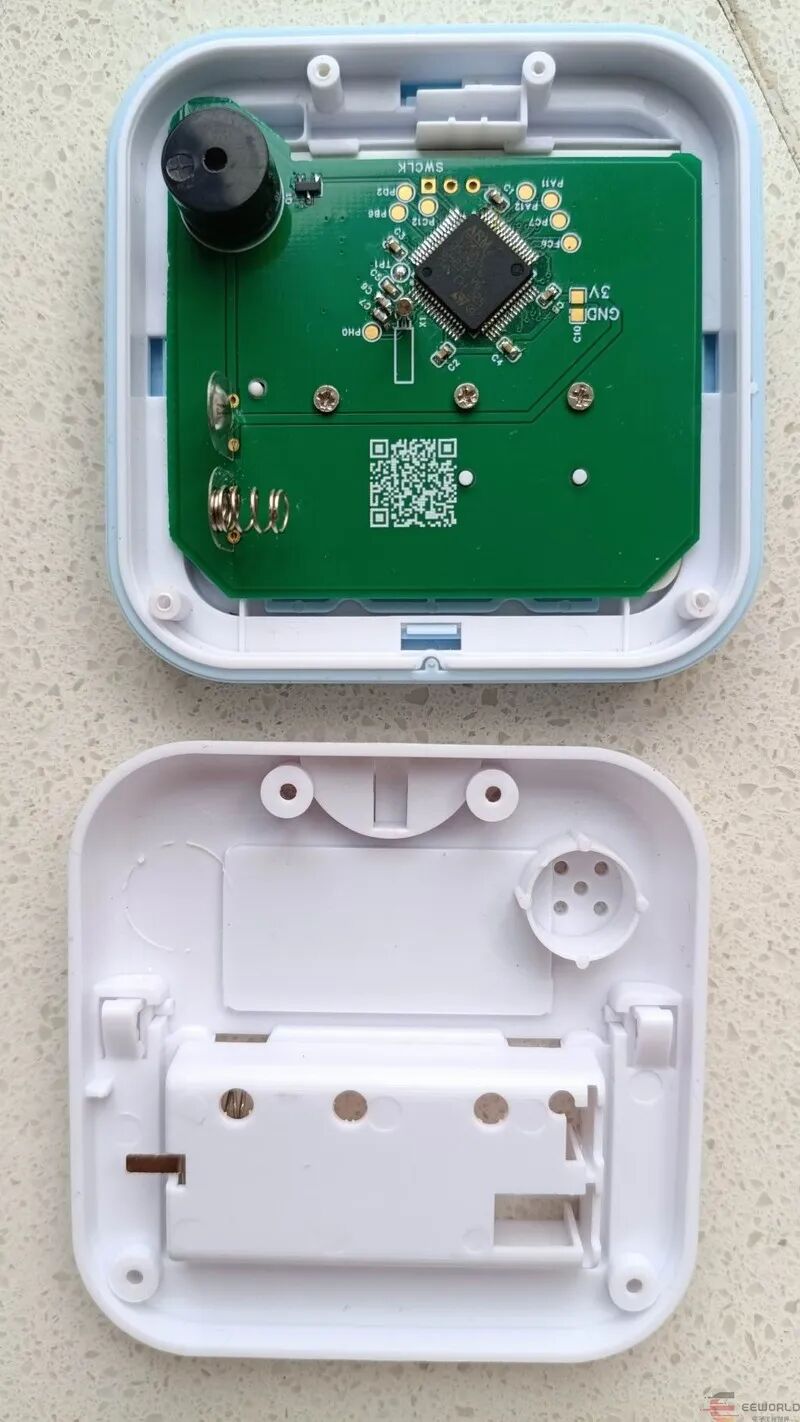

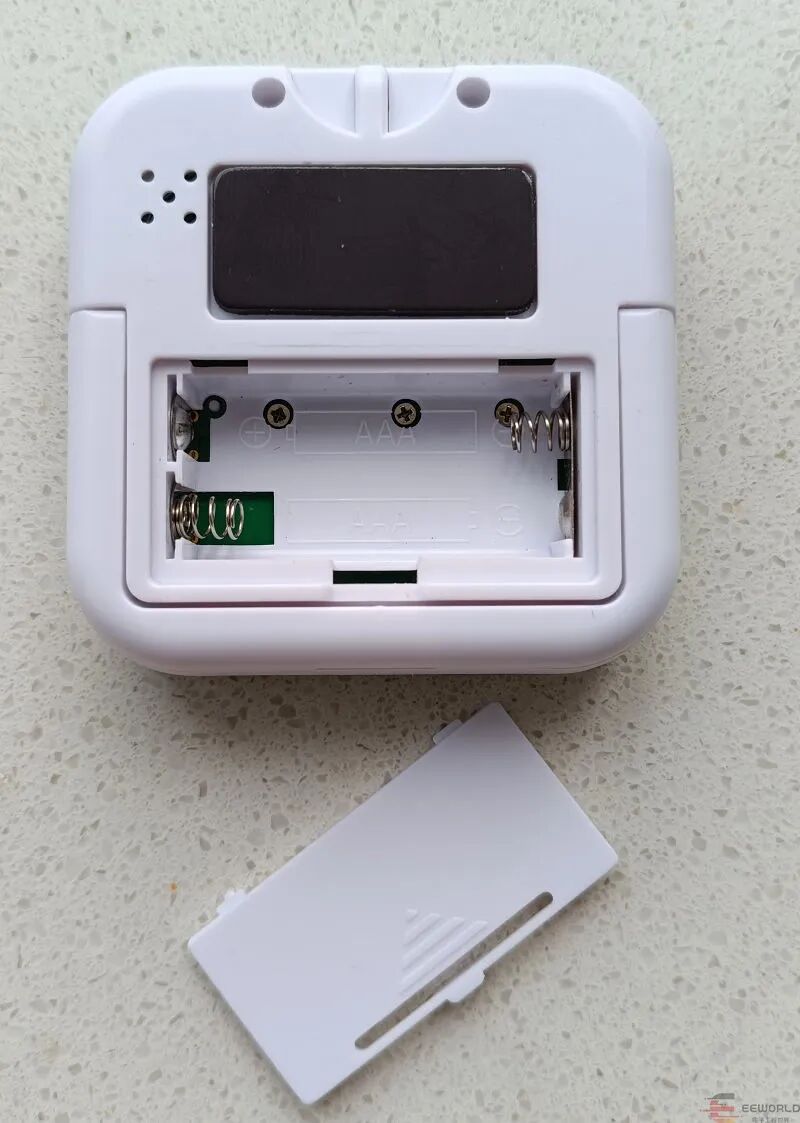

打開電池蓋，可以看到電池正負極的鋼片是焊接在PCB上的。外殼是螺絲固定，拆掉螺絲后發現并沒有卡扣，可以輕松分離。

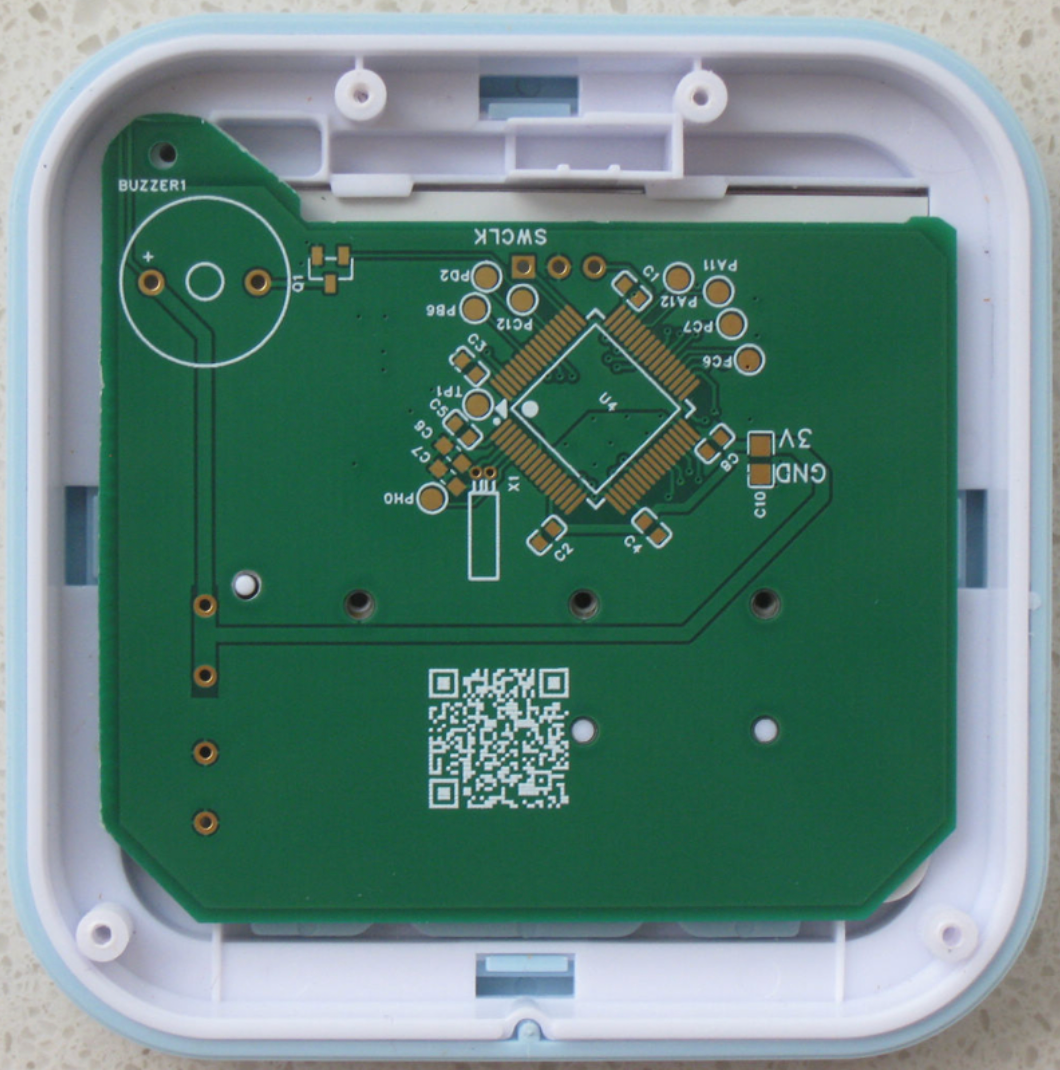

這拆解完全沒有難度。PCB暴露出來了：
什么，竟然是沉金工藝的FR4雙面板！
竟然是LQFP封裝的芯片！
竟然是STM32!

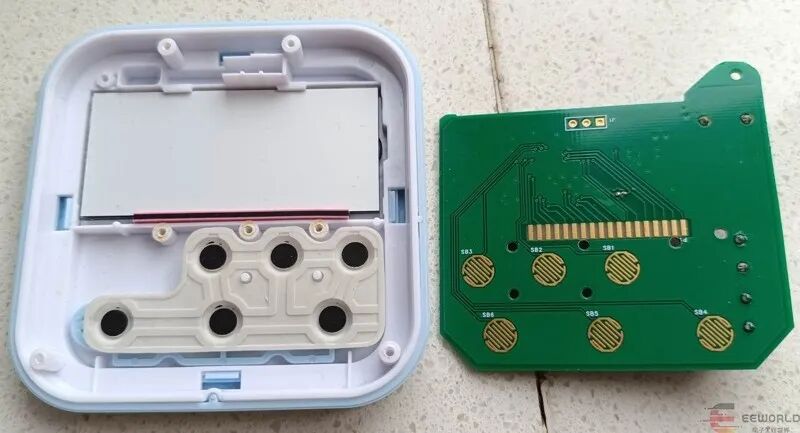

PCB另一面，連接液晶的導電橡膠條的觸點，以及按鍵的觸點都是沉金的，所以有良好的接觸。

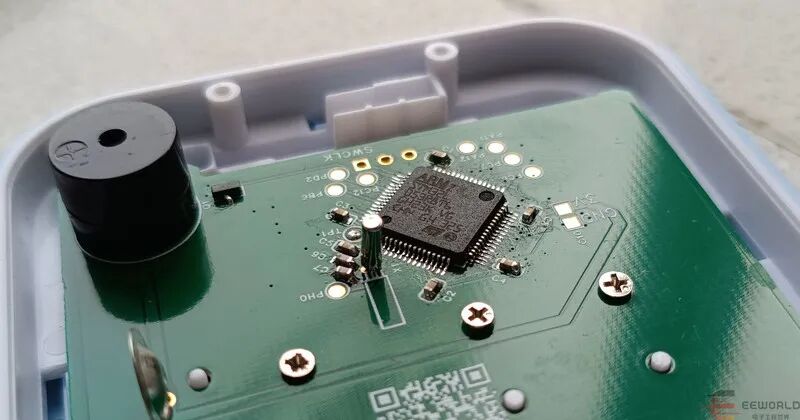

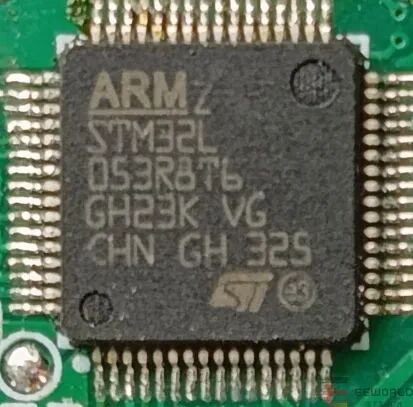

再仔細看看芯片，STM32L053R8T6. 周圍還留出了好幾個測試焊盤，還有SWD調試接口的標志。
難道這是個工程樣機流出來了？

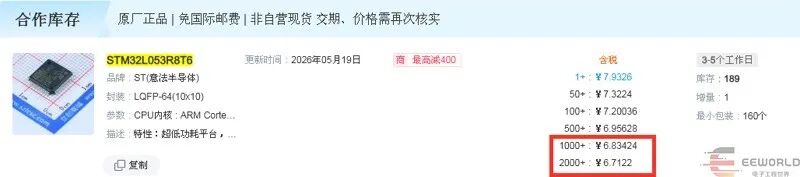

請EEWorld論壇@xutong幫忙分析一下BOM成本。這種液晶只要量大了成本很低，但MCU可是實打實的。
在這樣的定時器上用LQFP封裝的MCU，真是用料十足了！
最后有個細節，看這個STM32封裝表面那兩個凹的圓，里面是不光滑的。我印象中ST的片子，圓圈里面至少比較平整。
所以，為了降成本，它用的是拆機翻新的芯片？

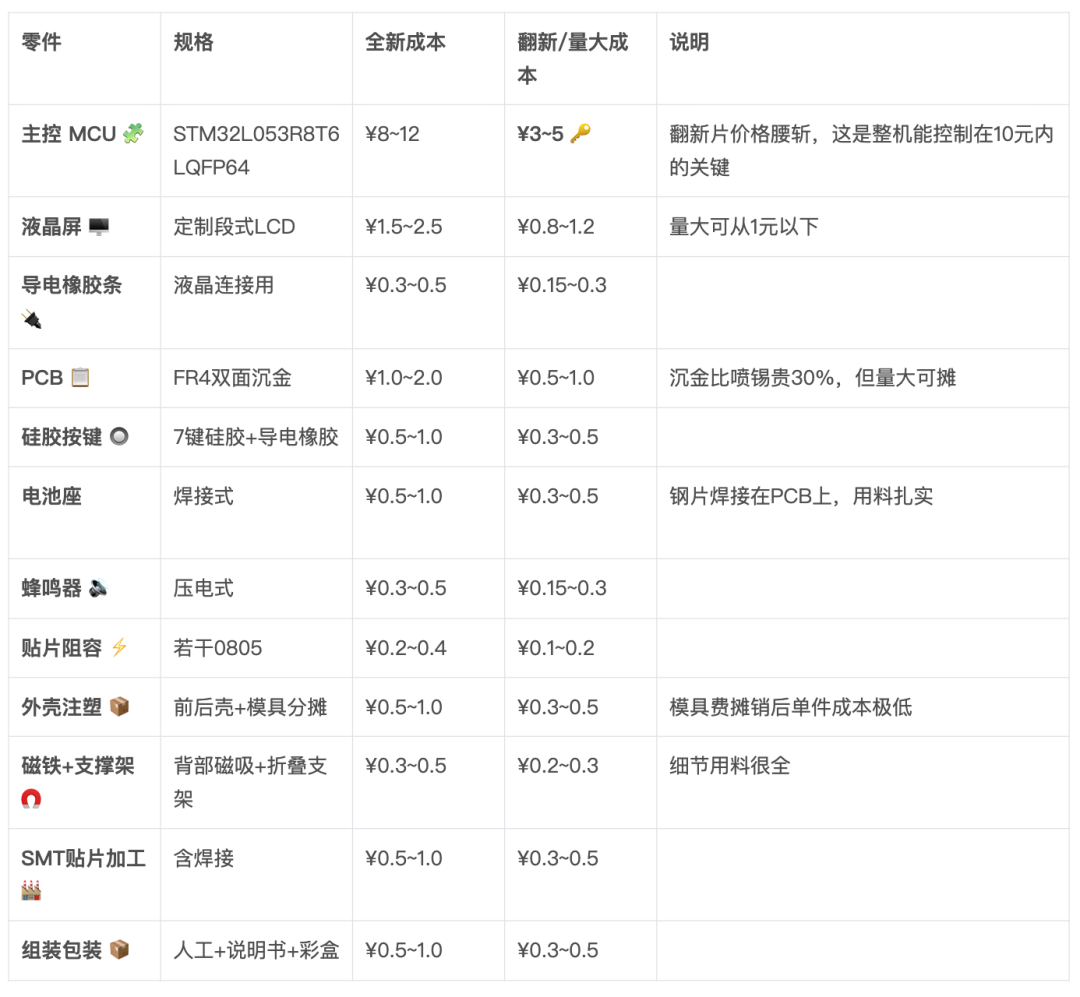

xutong幫忙分析的BOM成本表
“拆解一個用料十足的多功能定時器”之前傳
我在去年淘寶618活動的時候買了一個多功能定時器：

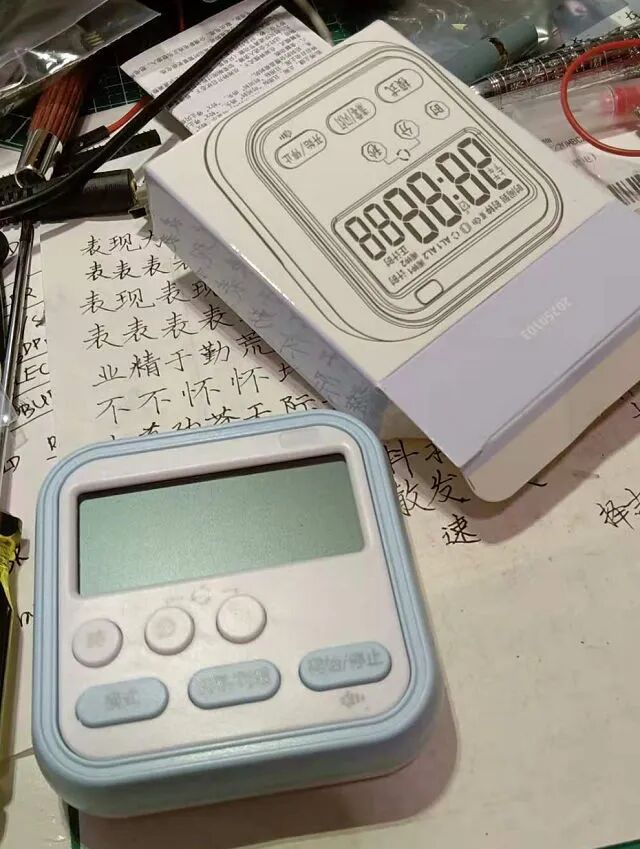

上圖是寶貝頁面的照片，比實物要漂亮。但是包裝就很簡陋了，就一小紙盒，小商品市場的風格。畢竟賣得便宜呢，還包郵了。
當我裝上電池看顯示效果的時候，意外發現它的顯示在一通電時有，然后竟然漸漸消失！
試幾下都有問題，先懷疑是里面液晶接觸不良了，那就拆開處理一下。
開后蓋卸下電池
卸掉幾顆自攻螺絲之后殼子就分開了。

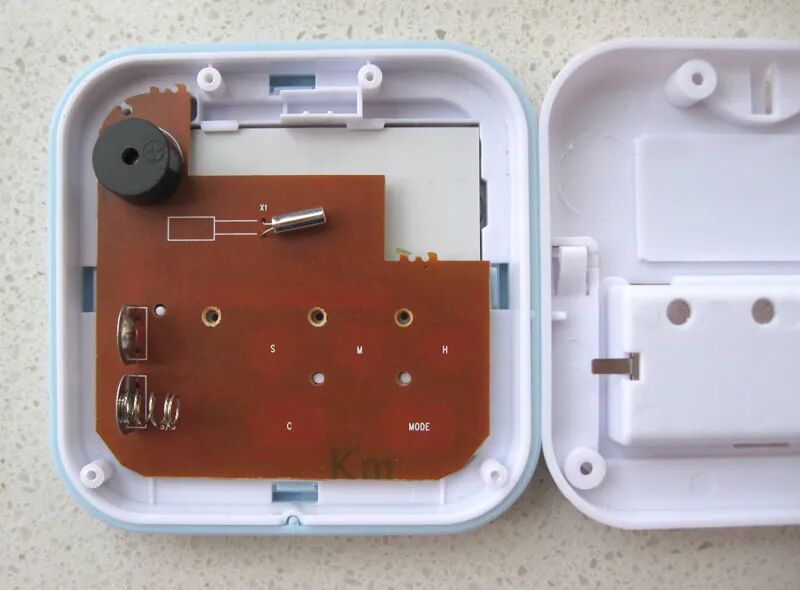

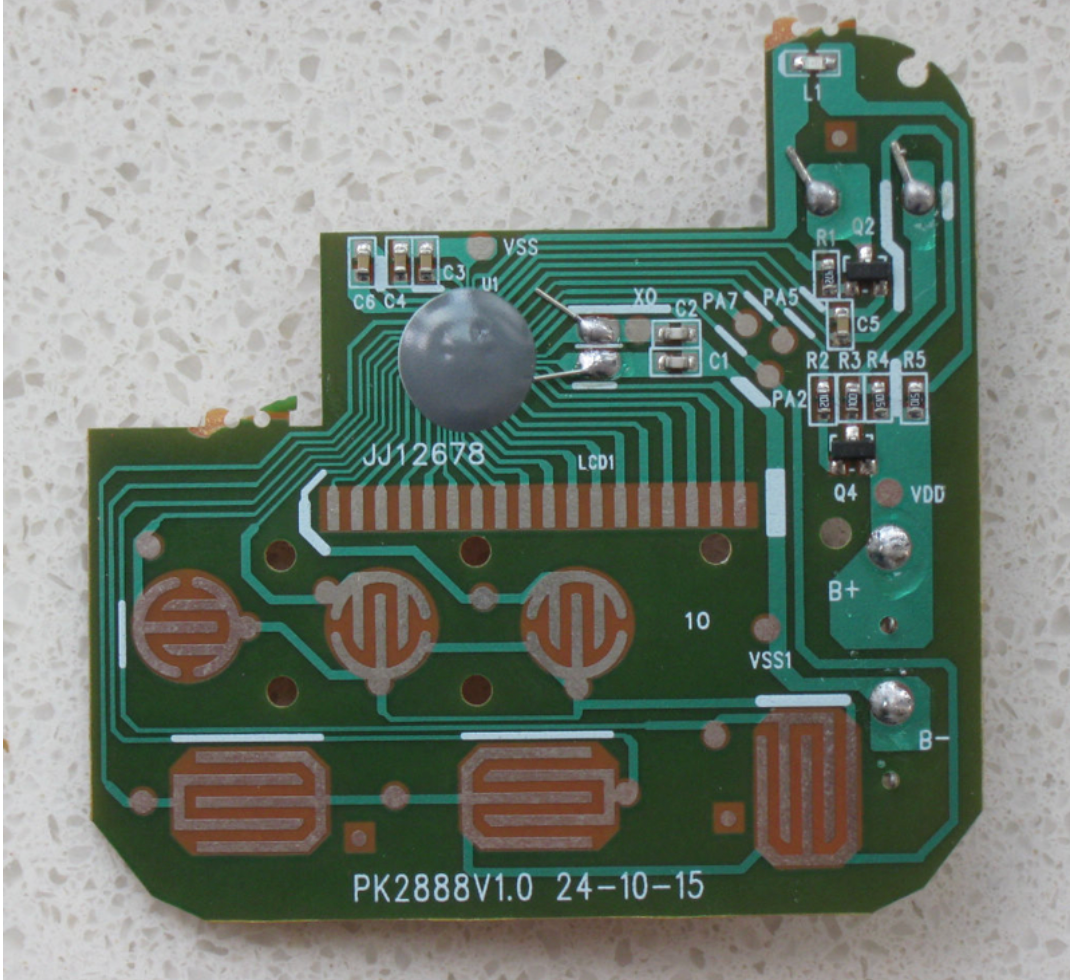

電路板是這種價位東西常見的電木板，還是單面設計。
PCB的元件面：COB封的專用ASIC芯片
其實原版的拆解現場是如上這樣的，就是廉價貨。
我用示波器查看了液晶的驅動波形，在剛通電的時候是正常的，但不久就消失了。我診斷結論是：芯片損壞。于是錄了視頻和賣家溝通，這個訂單退款了，貨不用退。
那么這個定時器尸體在我手上做什么用途呢？模具還挺好的，為了物盡其用，我就復刻一個吧。于是，過了很久，你們看到了我上面的帖子“拆解一個用料十足的多功能定時器”。我故意開了這樣一個玩笑，先不提“用料十足的定時器”并不是原版，而是我的復刻版。
于是就有了 STM32L053 出場。能支持這種段碼LCD的MCU并不是很普遍，在ST的產品里面只有 STM8L, STM32L 系列的某些型號。注意，LCD是交流驅動，不是方波驅動，因此不能用MCU的GPIO直接驅動，必須有控制器。STM32L053算是STM32中帶LCD驅動的價錢最低的。我最早用過STM8L152，后來發現淘寶出現了很便宜的STM32L053就買了幾片，再后來恍然明白便宜的原因是——翻新貨。不過自己玩的，買了就算了。

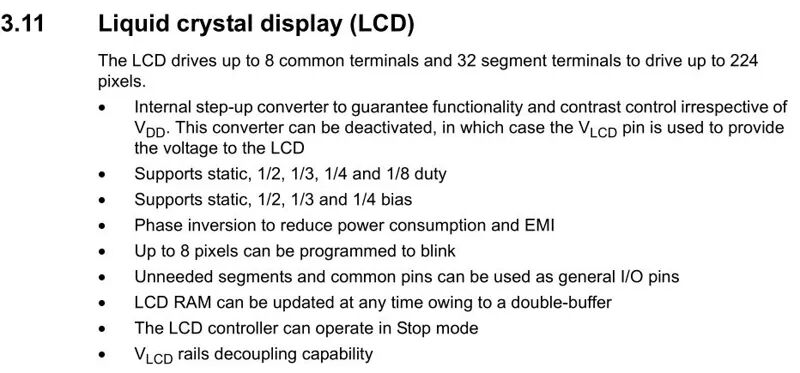

ST MCU里的LCD控制器支持最多8個COM端，32個SEG端。像這種定時器LCD大概率是4個COM端的（1/4 duty）. MCU里面有電荷泵來產生驅動電壓，軟件可調節，也就能控制對比度。不過最高驅動電壓也有限制，不是能適配任何LCD的。
LCD直接接在GPIO上，引腳配置為LCD SEG或COM功能。另外要使用LSE，接32.768kHz的晶振做時間基準。

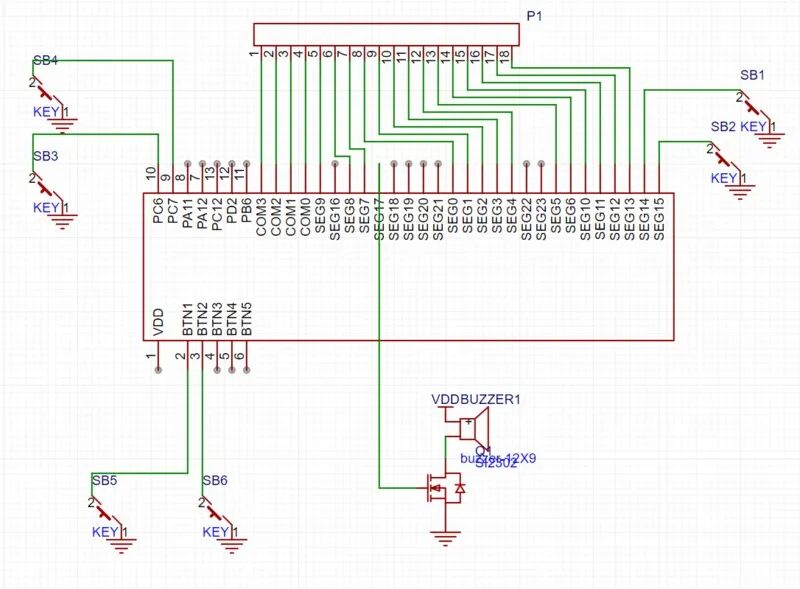

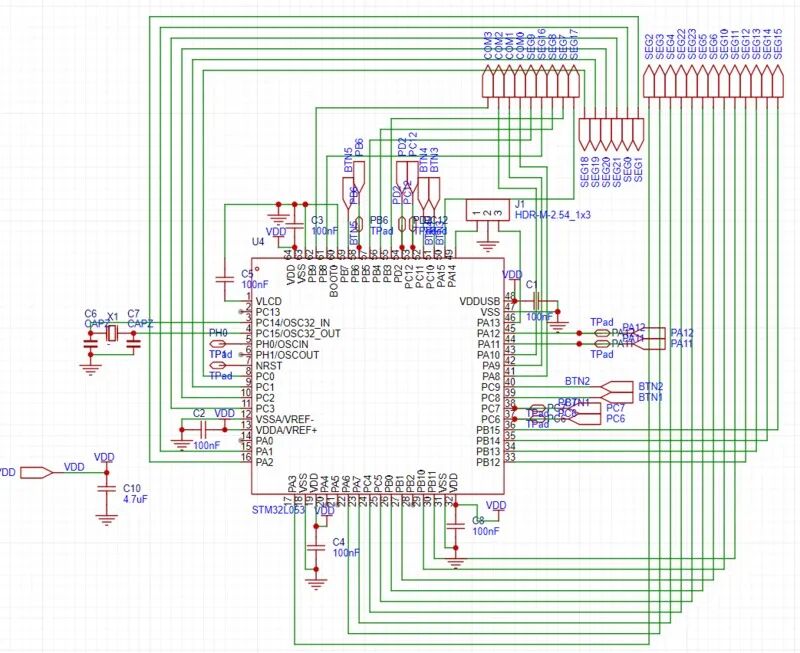

畫原理圖的時候要先確認LCD的電極中COMx的位置（余下的就是SEGx端），因為COM和SEG相當于行和列掃描線（打比方，這種LCD不是點陣的不存在行列說）是不可交換的。我是通過示波器測電路板驅動端的波形判斷的，一共有4個公共端，排在一頭。
復刻的關鍵在于測繪原來的PCB上的定位孔，和需要定位的元件的位置。最重要的LCD的電極的位置不能偏。我是用游標卡尺+直尺來量的，效率比較低；我還從來沒有試過拍照法。

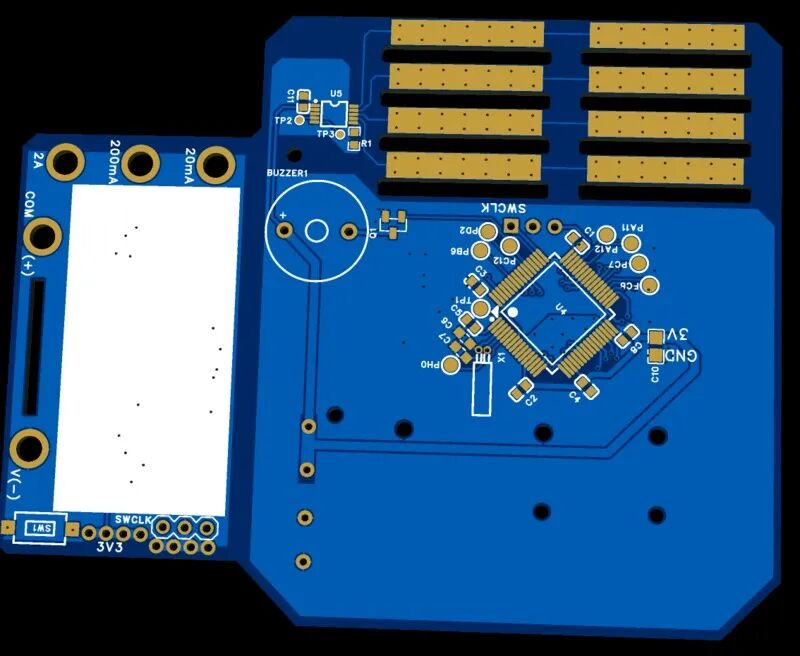

用某創的沉金工藝免費打樣券，和我的其它電路一起拼著打了一塊PCB.
打樣回來，先檢查對位，沒問題了再焊接。
剩下就是焊接和軟件的工作了。因為軟件是自己做，功能也就可以自由發揮了。

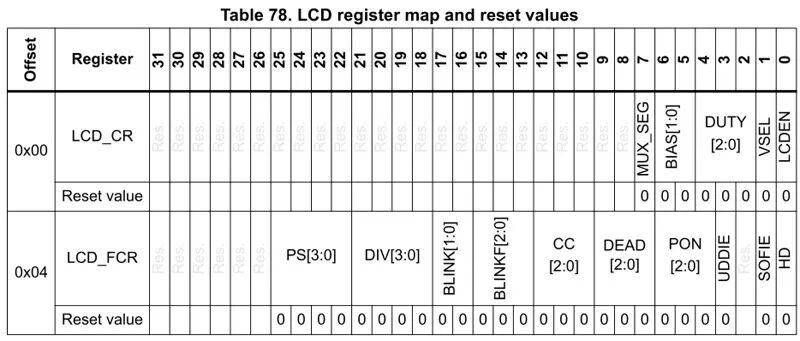

首先需要測試LCD功能，確定每個驅動線組合COMx SEGy對應的LCD筆段是什么。對于STM32這個控制器，核心的配置寄存器是FCR和CR，它們決定了怎樣驅動：

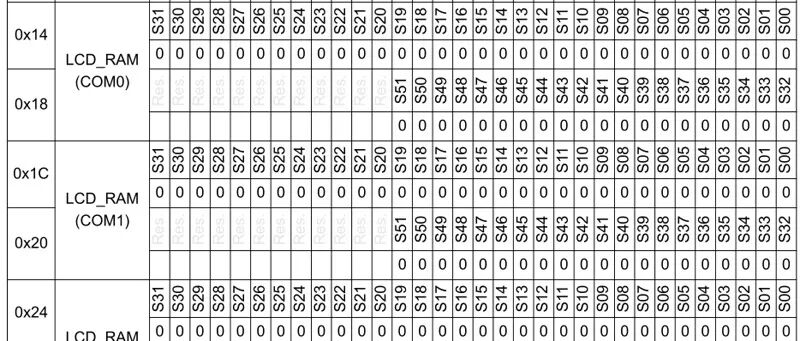

而點亮（顯示）哪些筆段，由4個LCD RAM寄存器決定，每個寄存器對應一個COM端的掃描，bit[n]表示SEGn的筆段。用起來還是很簡單的。
我做了一個通用的測試程序：
int main(void){ int segsel, comsel; int show;gpio_config();RCC->APB1ENR |= RCC_APB1ENR_PWREN; __DSB(); PWR->CR |= PWR_CR_DBP; __DSB(); RCC->CSR |= RCC_CSR_RTCSEL_1|RCC_CSR_LSION;RCC->APB1ENR |= RCC_APB1ENR_LCDEN;uart_setup(); uart_wstr("\r\nLCD test");LCD->FCR = 3<<LCD_FCR_PS_Pos|15<<LCD_FCR_DIV_Pos|7<<LCD_FCR_CC_Pos|4<<LCD_FCR_PON_Pos;//|LCD_FCR_HD; LCD->CR = LCD_CR_DUTY_1|LCD_CR_DUTY_0|LCD_CR_BIAS_0|LCD_CR_LCDEN; // 1/4 duty, 1/2 biasLCD->RAM[0]=0; LCD->RAM[2]=0; LCD->RAM[4]=0; LCD->RAM[6]=0; LCD->SR = LCD_SR_UDR; // updateRCC->APB1ENR |= RCC_APB1ENR_TIM6EN; TIM6->PSC = 999; // prescaler TIM6->ARR = 999; // auto reload value TIM6->CR1 = TIM_CR1_URS|TIM_CR1_CEN; // start countercomsel=0; segsel=0; while(1) { if(TIM6->SR & TIM_SR_UIF) // check if overflow { TIM6->SR &= ~TIM_SR_UIF; // clear flag if(segsel<0 || segsel>13) { segsel=0; show=0; } show |= 1<<segsel;LCD->RAM[0]=show; LCD->RAM[2]=show; LCD->RAM[4]=show; LCD->RAM[6]=show; LCD->SR = LCD_SR_UDR; // update segsel++; } }}

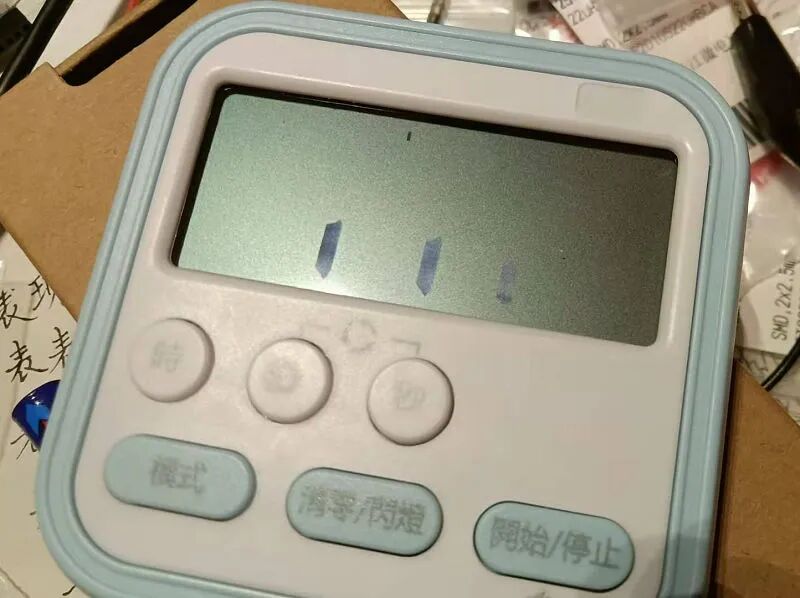

當然這還不能區分每個COMx對應哪些，還需要換種切換方式才能判斷完整。

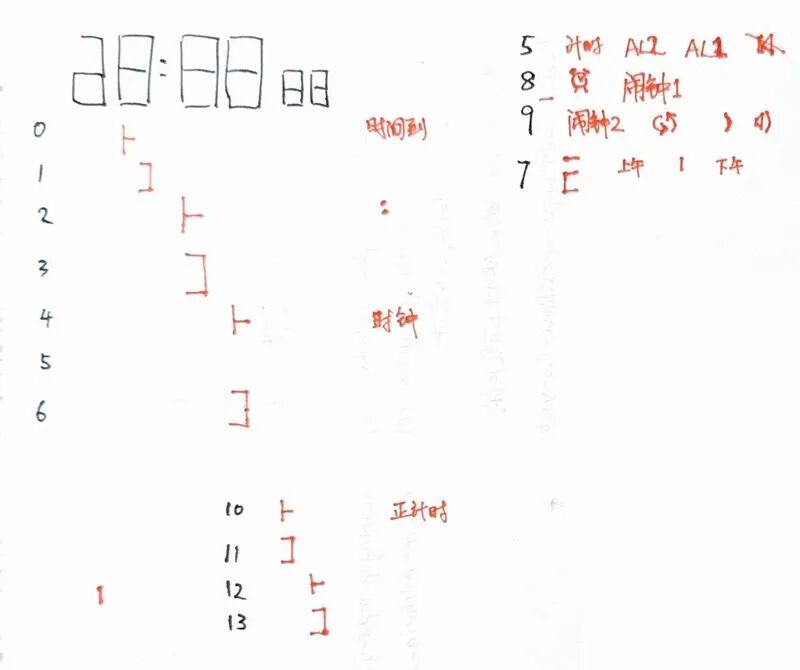

測試的時候在草稿紙上記錄下映射關系（這法比較原始）：發現了5個8字的筆段映射是很有規律的。
確定完了就可以開發時鐘程序了。這種任務的確是8位MCU搞定都很輕松的。
