這篇我們聚焦于：功率模塊壽命預測。

先說結論：功率模塊壽命預測的關鍵，不只是選擇哪個power cycling model，而是Rainflow殘余項、任務剖面長度和壽命模型敏感性如何共同進入損傷計算。

同一條溫度載荷曲線，如果殘余項處理不同，最后得到的壽命可能不同。這個差異不是數學小數點，而是會影響設計余量、驗證策略和可靠性結論的工程邊界。

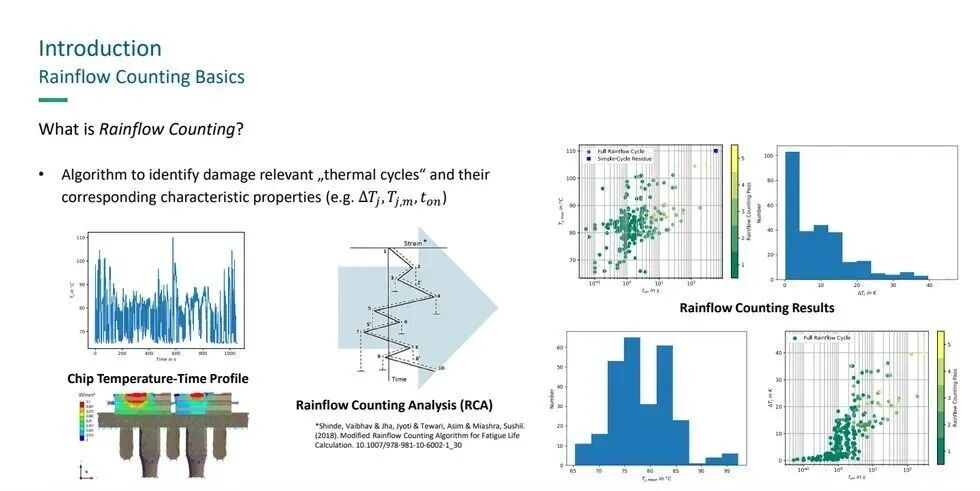

圖片來源：Fraunhofer | Rainflow計數把復雜溫度載荷轉成熱循環集合

一、Rainflow數的不是溫度點，而是損傷相關熱循環

Rainflow計數的入口是溫度時間信號，但它真正要輸出的是可進入壽命模型的熱循環集合。對功率模塊來說，熱循環只有對應到材料疲勞里的應力-應變閉合，才有損傷意義。

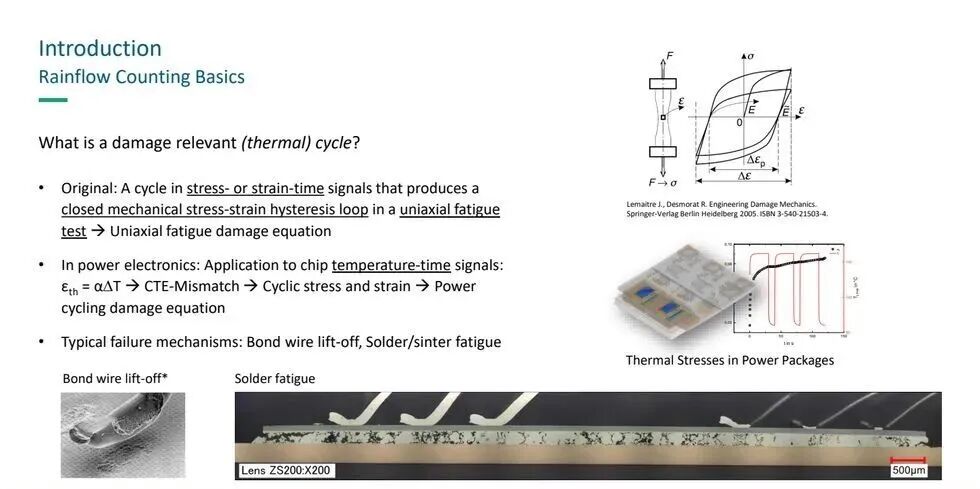

圖片來源：Fraunhofer | 損傷相關熱循環對應熱機械應力-應變閉合回線

這也是為什么不能把Rainflow理解成簡單峰谷計數？算法識別出的循環如果沒有物理含義，后面的Palmgren-Miner疊加只會把輸入誤差放大。

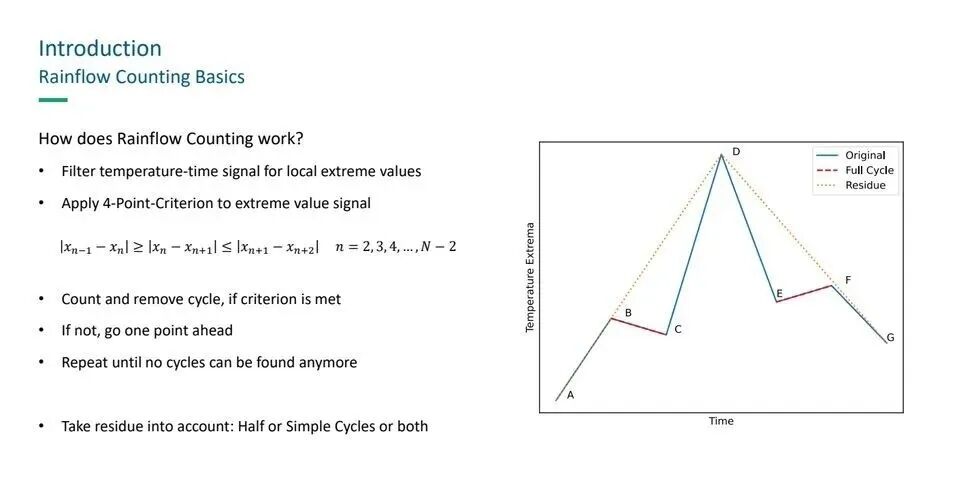

圖片來源：Fraunhofer IISB  | 四點準則用于從極值序列中識別閉合循環

二、真正的問題出在殘余項：未閉合循環怎么處理？

標準Rainflow流程會移除閉合循環，但最后常常留下殘余序列。這些未閉合循環可能包含高溫差或長導通時間，如果簡單忽略，壽命會被高估；如果過度計入，設計又可能過于保守。

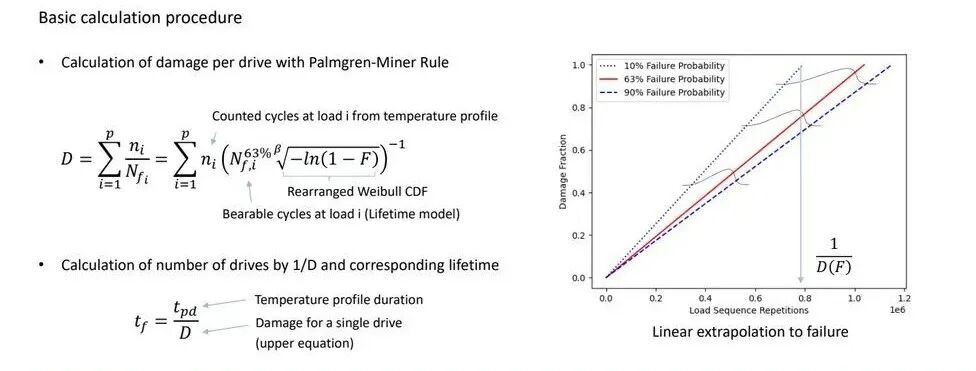

圖片來源：Fraunhofer | 壽命流程串聯Rainflow、功率循環模型與Palmgren-Miner損傷疊加

殘余項之所以重要，是因為壽命模型不是線性的計數器。高ΔTj和長ton循環的損傷權重更大，一個殘余循環被如何處理，可能比多個小循環更影響最終壽命。

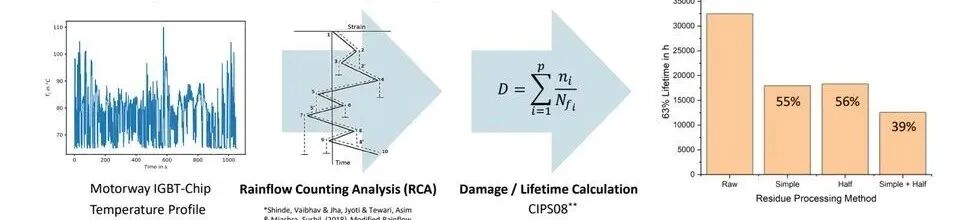

圖片來源：Fraunhofer IISB | 殘余項處理會顯著影響壽命預測

三、任務剖面長度決定結果是否收斂

一個很好的工程校驗是：把兩個連續mission profile拼起來后，總壽命不應該被算法無端改變。如果結果漂移很大，就說明計數、殘余項處理或模型輸入還沒有收斂。

隨著profile變長，閉合循環會更多，殘余項占比下降，壽命預測逐步收斂。但短profile如果直接外推，可能漏掉高損傷循環，導致壽命過于樂觀。

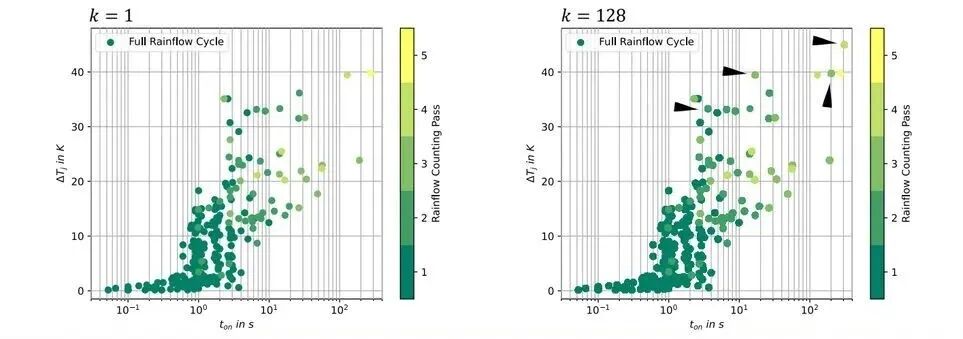

圖片來源：Fraunhofer IISB | 不處理殘余項時壽命結果隨profile長度增加而收斂

半循環、簡單循環和組合處理都在嘗試補償殘余項，但它們的保守性不同。具體選擇不能脫離模型敏感性，尤其是CIPS08這類對ton更敏感的模型。

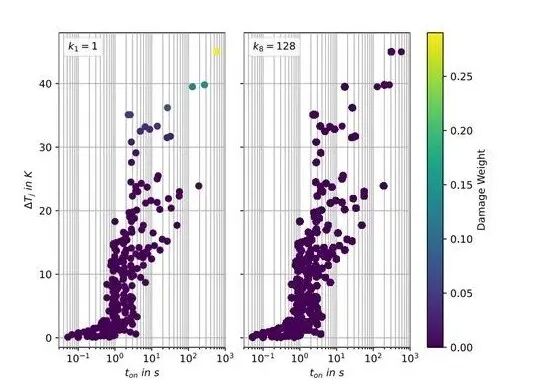

圖片來源：Fraunhofer IISB | simple + half組合處理可能帶來更保守壽命結果

四、工程判斷：壽命報告不能只給一個年限數字

最后總結下。

這里我們想說的關鍵不是哪一種殘余項方法永遠最好，而是壽命預測必須報告方法邊界：profile多長、殘余項如何處理、使用哪個功率循環模型、結果是否做過收斂性檢查。

如果不說明這些條件，一個壽命數字看起來越精確，反而越可能誤導設計判斷。尤其在車規逆變器、儲能PCS和光伏逆變器這類任務剖面復雜的場景里，算法邊界就是可靠性邊界的一部分。

所以更穩妥的做法，是把壽命預測從“單值輸出”改成“方法可追溯輸出”：同時給出殘余項策略、模型參數、profile長度和收斂性判斷。

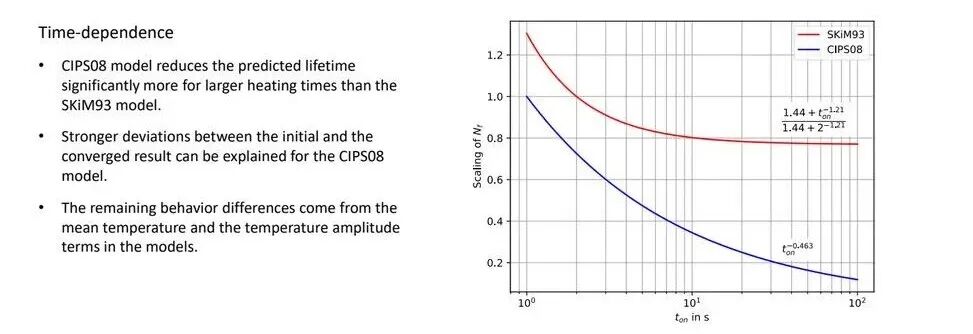

圖片來源：Fraunhofer | 殘余項可能位于最高損傷熱循環區間

落到工程應用里，這個問題會影響三類決策: ...（知識星球發布）

• 第一類是設計余量：如果短profile低估了高損傷循環，模塊熱設計和封裝余量會被做得過于樂觀。

• 第二類是驗證計劃：如果不同團隊使用不同殘余項策略，壽命結果就很難橫向比較。

• 第三類是客戶溝通：如果只給壽命數字，不給計數方法，后續失效復盤時很難追溯。

因此，Rainflow結果最好不要只輸出循環直方圖，還應同時輸出殘余項占比、最大ΔTj殘余循環、profile重復后的收斂趨勢，以及模型對ton的敏感性。這樣才能把壽命預測從“算法黑箱”變成工程可審查的可靠性證據。

還有一個容易忽略的點：保守并不等于正確。把所有殘余項都過度計入，可能會導致模塊被設計得過重、成本過高；完全忽略殘余項，又可能高估壽命。真正合理的做法，是讓殘余項策略和任務剖面的代表性、模型敏感性相匹配。

如果用于車規牽引逆變器或儲能PCS，建議至少做兩組對照：

• 一組改變profile長度，看壽命是否趨于收斂；

• 另一組改變殘余項策略，看結果區間是否可接受。

若兩個對照都高度敏感，就說明當前壽命數字還不適合作為最終設計依據。

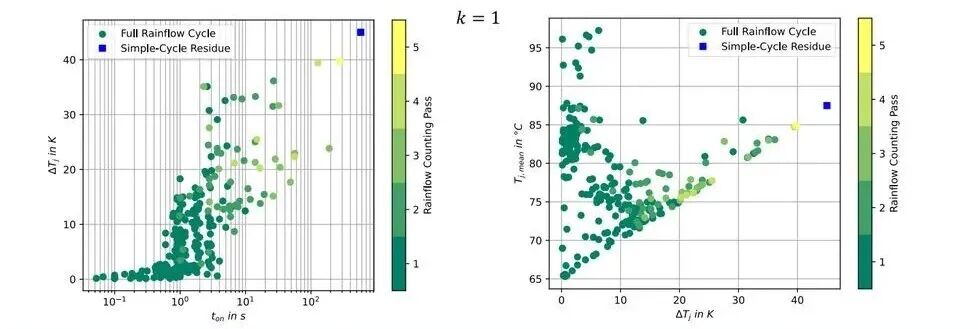

圖片來源：Fraunhofer | 短profile中高損傷殘余項會顯著影響壽命預測

實際項目里，還可以把不同殘余項處理結果作為壽命置信區間的一部分，而不是強行選擇一個唯一答案。這樣做的好處是，設計團隊可以清楚看到算法假設帶來的不確定性，并決定是否需要補充更長任務剖面或更細的熱模型。

這也意味著，壽命預測工具本身要保留算法透明度。只有讓殘余項、循環矩陣和損傷貢獻都能被檢查，壽命數字才有工程說服力。

否則，所謂壽命預測就只是一個漂亮輸出，而不是可以支撐設計凍結的可靠性證據。這一步越早做，后續驗證返工越少，也更穩。

?? SysPro總結

這篇Rainflow分析需要我們關注的，是它把功率模塊壽命預測從“套公式算年限”拉回到“輸入循環是否可信”。殘余項處理、任務剖面長度和功率循環模型敏感性，會共同決定壽命結果。

對工程應用來說，壽命預測不應該只輸出一個年限數字，而應該輸出一組可追溯條件。否則殘余項、模型參數和profile長度的差異，會被隱藏在一個看似確定的壽命結果里。
