芯片嵌埋PCB封裝技術8個主題前瞻洞察

TMC2025 那篇芯片內嵌 PCB 封裝文章，我當時用一句話概括這條技術：把功率芯片直接埋進板子里，走面板級工藝，把回路做短、把熱路打通、把寄生壓下去。

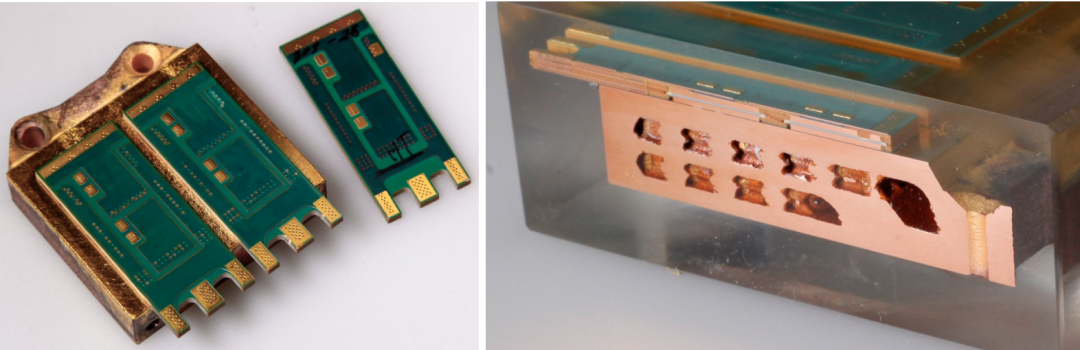

這個判斷到 TMC2026 仍然成立，但討論重心變了。行業不再只追問“嵌埋 PCB 能不能降低寄生電感”，而是開始把問題拆到芯片金屬化、Power Cell 或 S-Cell、PCB 層壓和填孔、絕緣材料、燒結連接、熱界面、動態測試、局放耐壓、功率循環以及整車平臺驗證。

這意味著嵌埋 PCB 已經從一個封裝結構問題，進入系統工程問題。低電感是入口，量產能力才是分水嶺，真正要比較的，不是哪條路線樣品數據更漂亮，而是誰能把電、熱、力、工藝和驗證一起收住。

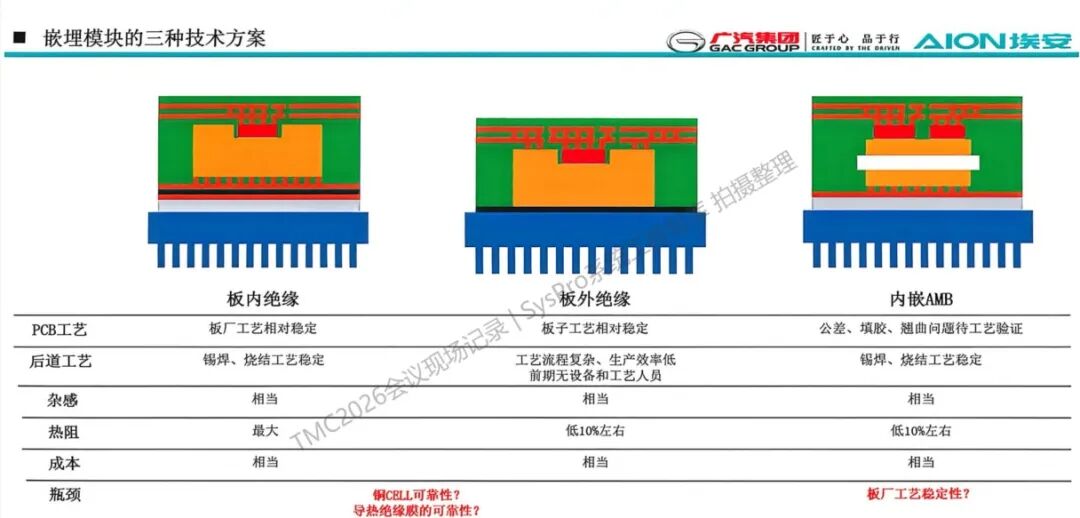

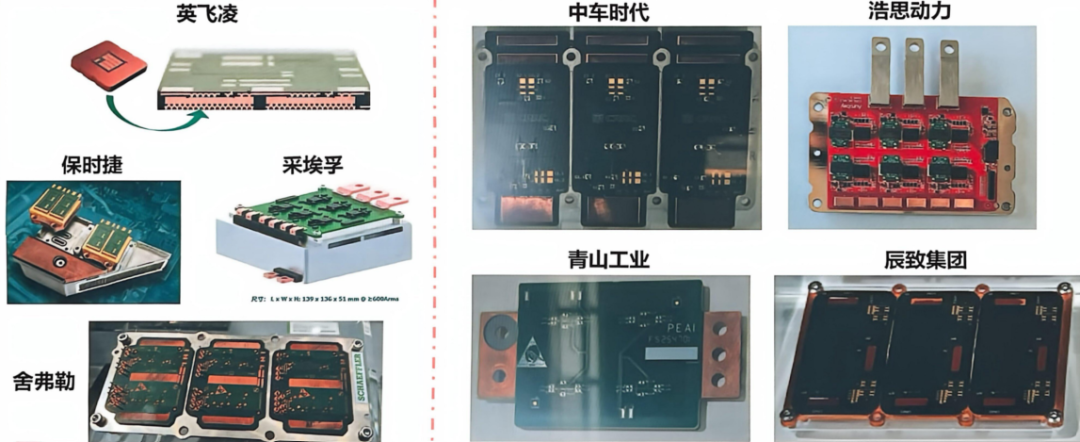

廣汽，這一講最有價值的地方，是站在主機廠應用驗證視角，把嵌埋模塊的幾條技術路線放到同一個工程坐標系里比較：板內絕緣、板外絕緣、內嵌 AMB 都能圍繞芯片基座和高導熱絕緣層展開，但它們在 PCB 工藝穩定性、后道貼合難度、熱阻、雜感、成本和可靠性瓶頸上并不相同。

• 板內絕緣，更依賴 PCB 內部材料和層壓能力；

• 板外絕緣，需要把高導熱絕緣膜與水冷板、功率板和后道工藝一起驗證；

• 內嵌 AMB ，則會遇到公差、填膠、翹曲和板廠工藝窗口問題。

站在整車平臺看，這不是“哪條路線先進”的選擇題，而是熱、電、絕緣、制造和成本共同約束下的應用題。

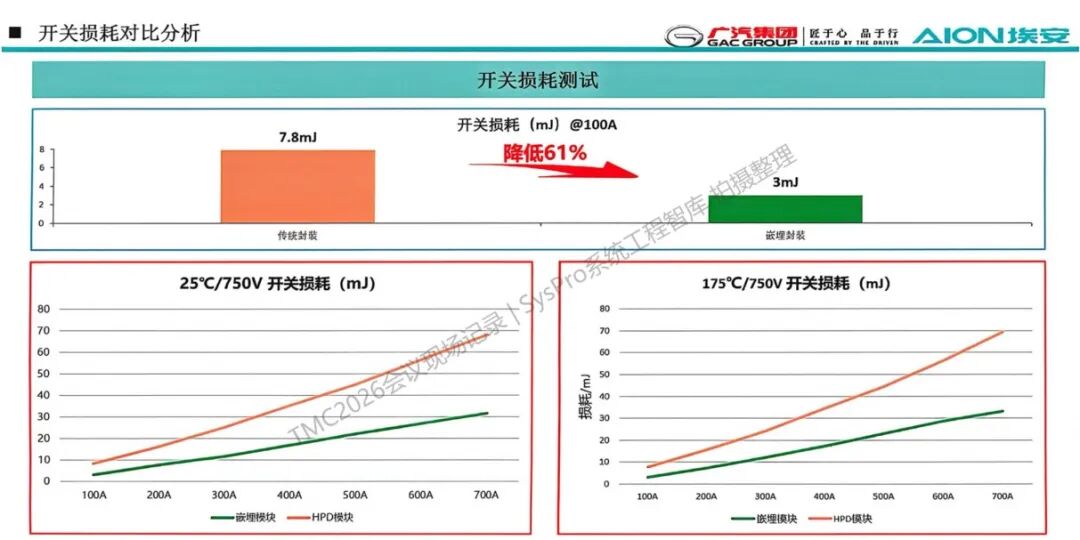

從現場數據看，廣汽樣件在 100A 工況下的開關損耗從約 7.8mJ 降到約 3mJ，下降約 61%；效率測試相對傳統方案提升約 0.5 個百分點。這個數字對主驅逆變器的價值，不只是少了一點器件損耗，而是會繼續影響芯片面積、散熱余量、EMC 設計和整車能耗。

更麻煩的地方在量產鏈路：高導熱絕緣膜的剝離強度、耐壓能力、漏電流和老化穩定性，PCB 廠的 ESD 和潔凈度，模塊端的測試?yán)匣约罢嚩说目煽啃则?yàn)證，都必須接起來。主機廠如果要推動這條路線，不能只采購一個模塊，還要推動芯片、PCB、材料、模塊、Tier1 和整車驗證之間形成一致節奏。

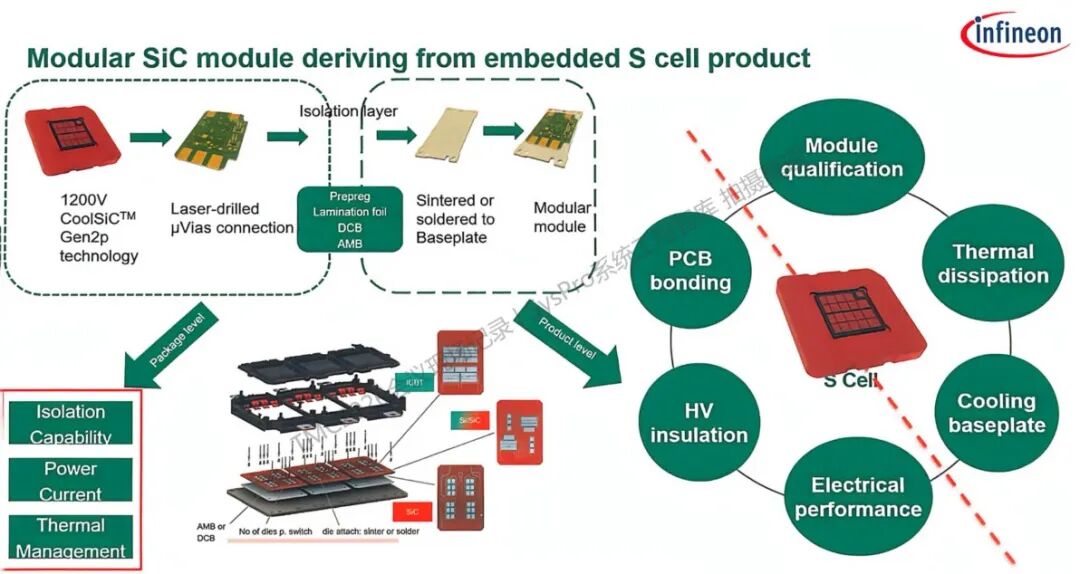

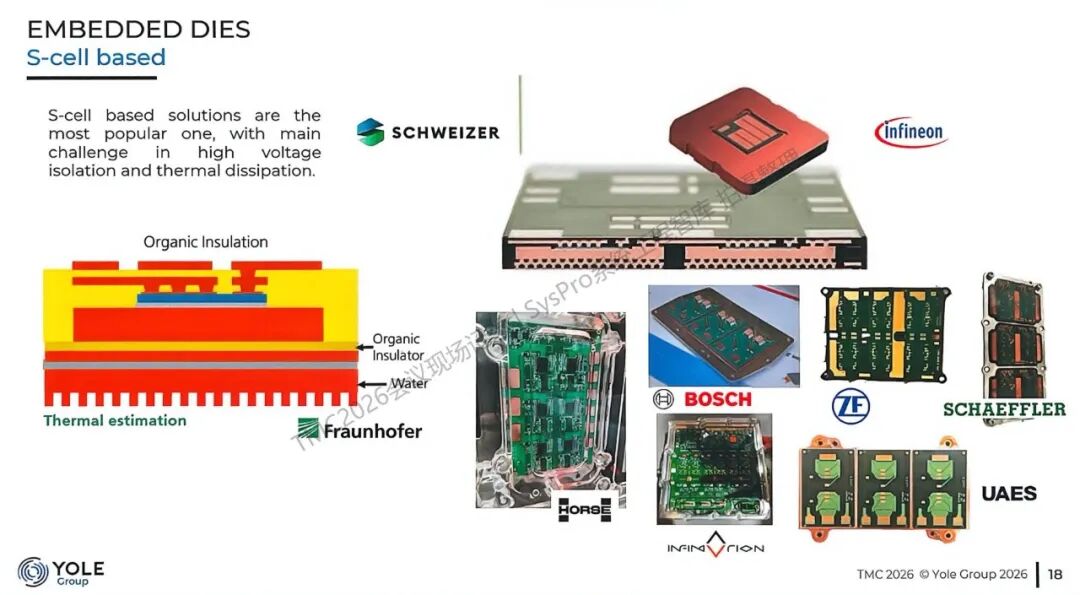

英飛凌的 S-Cell 路線延續了2025年里很重要的一條思路：不要直接把所有復雜度交給 PCB 廠，而是先把 SiC 裸片變成可測試、可搬運、可并聯的標準功率單元，再讓 PCB 去完成低寄生互連和模塊集成。

這個中間單元的意義很直接：裸片級工藝難點、芯片保護、端子結構和熱電邊界被前置處理，后續模塊設計可以圍繞 S-Cell 做并聯、布局、驅動和冷卻設計。嵌埋 PCB 在這里不只是封裝形式，而是系統級功率單元的承載平臺。

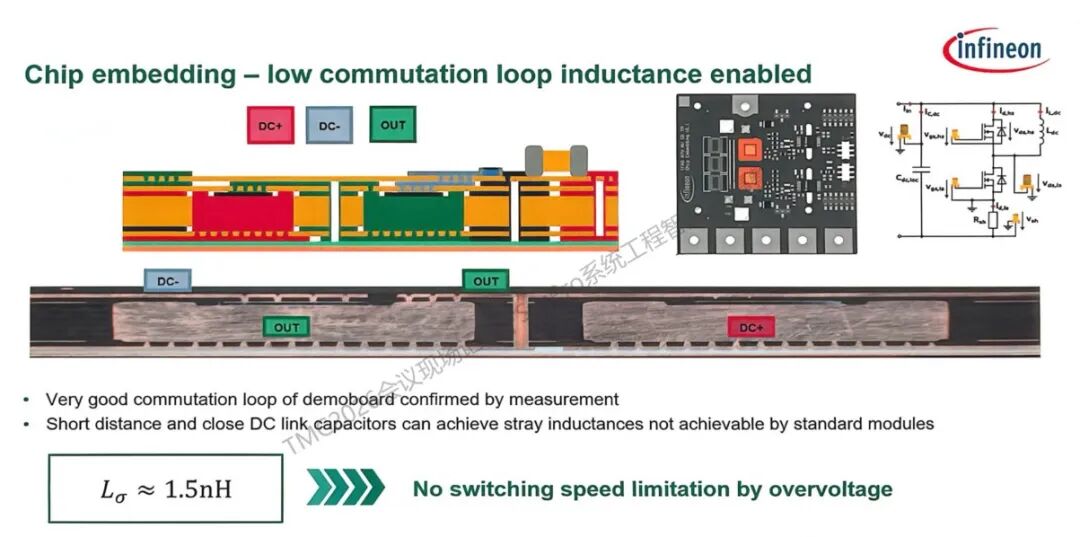

S-Cell 嵌入 PCB 后，換流回路寄生電感可以做到約 1.5nH。低雜感減少關斷過壓、振鈴和并聯不均，也讓 SiC 能以更快 dv/dt 工作，從而降低開關損耗并提升逆變器功率能力。

但并不能=簡單理解為電感越低越好：電感越低，開關越快，EMI、驅動控制、絕緣裕量和系統外部約束會更快成為新瓶頸。S-Cell 真正體現的是熱電協同：把低寄生、電流并聯、熱路徑和客戶側資格驗證放在同一個系統里優化。

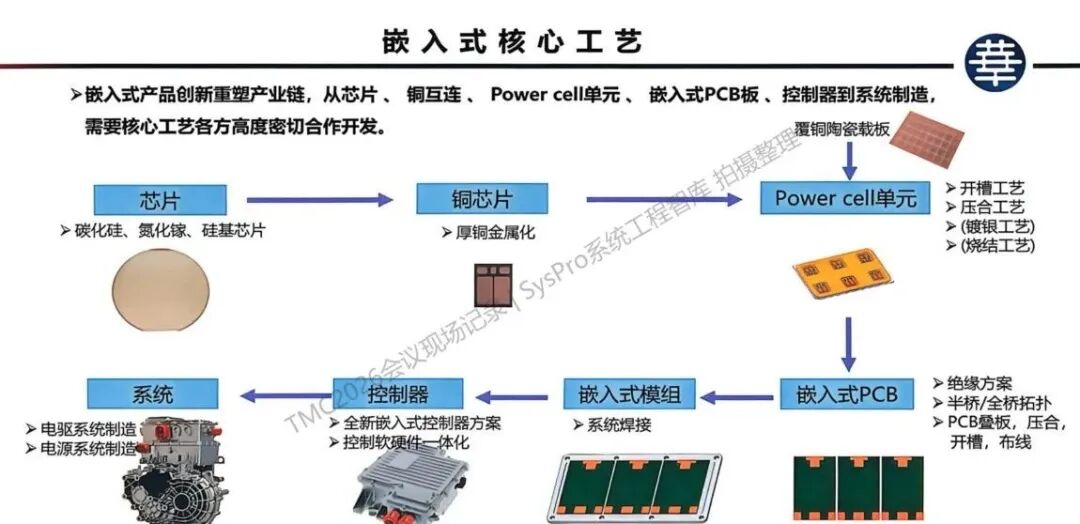

芯華睿，這一講把制造鏈條展開得很完整：芯片先經過厚銅金屬化，形成銅芯片或 Power Cell，再進入 PCB 開槽、層壓、激光孔、填孔、電鍍、外層線路、阻焊、測試，最后變成嵌入式模塊、控制器和系統。

傳統模塊的長互連路徑會帶來高寄生電感、電壓尖峰、振鈴、誤觸發和 EMI 壓力。嵌入式封裝用金屬銅孔、銅柱和高密度 PCB 互連替代長鍵合路徑，讓電流路徑變短，磁場更容易抵消，開關損耗和電壓應力同步下降。

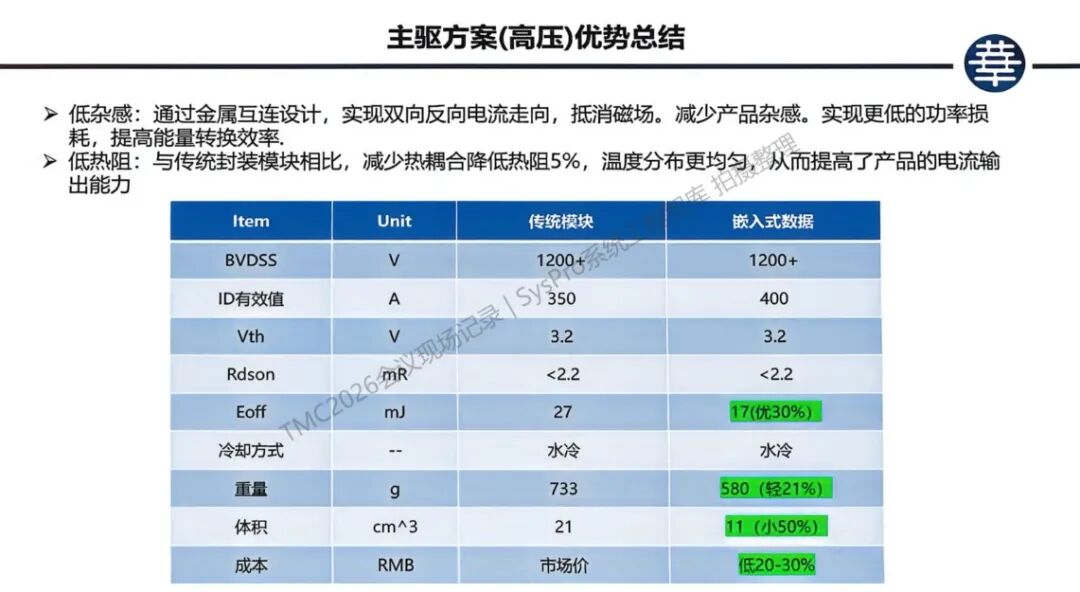

高壓新能源主驅方案的對比很有代表性：嵌入式方案的 Eoff 從約 27mJ 降到約 17mJ，RMS 輸出電流從約 350A 提升到約 400A；重量從約 733g 降到約 580g，體積從約 21cm3 降到約 11cm3，成本目標下降約 20% 至 30%。

這些收益不是來自某一個工藝，而是來自結構、互連、熱路徑和材料界面的共同變化。Power Cell 一旦穩定下來，嵌埋 PCB 就有機會從一款樣件擴展到半橋、全橋、不同并聯數和不同客戶外形。我的判斷是，平臺化能力會比單個樣品的峰值數據更重要。

大乙半導體，把話題拉回到很底層、也很關鍵的位置：嵌埋模塊要進入主驅，必須解決 絕緣、高導熱絕緣材料、TST 可靠性、芯片上下表面連接、PCB 激光鉆孔、頂部厚銅互連，以及靜態和動態電參數測試口徑。

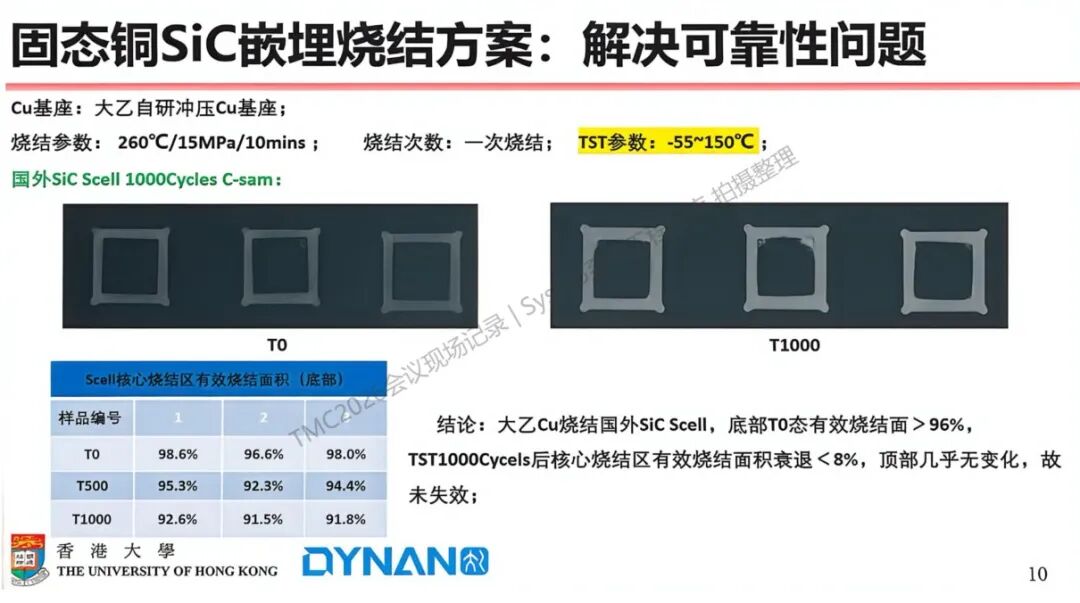

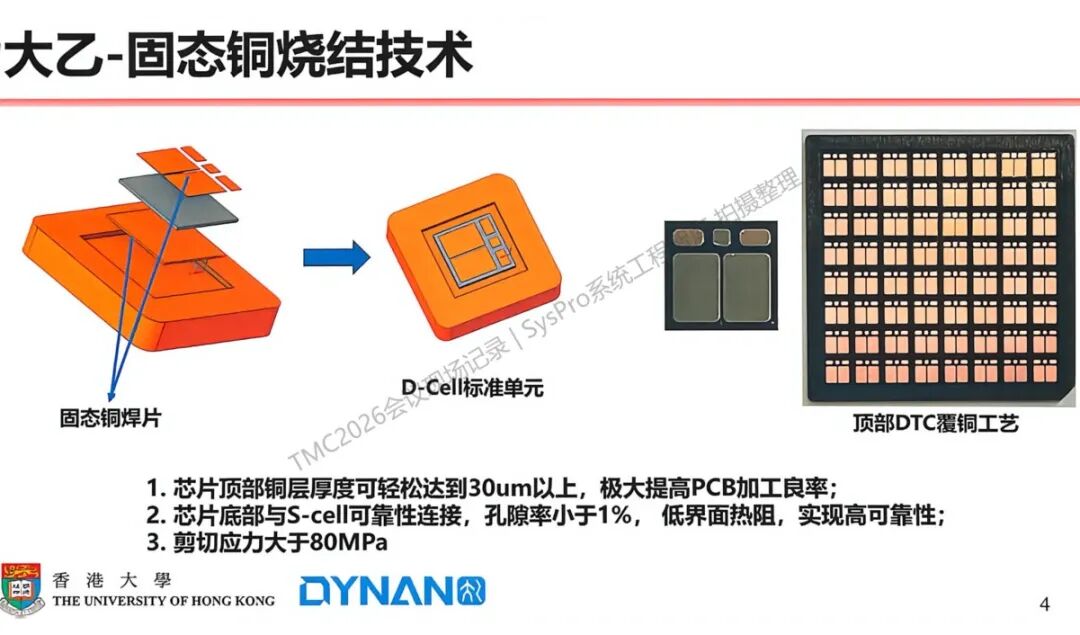

D-Cell 的思路，是通過固態銅燒結建立標準單元。芯片頂部銅厚可以超過 30μm，底部連接孔隙率小于 1%，界面熱阻更低，剪切強度可超過 80MPa。對嵌埋 PCB 來說，這不是輔助工藝，而是讓芯片能夠進入后續 PCB 制程的可靠性前提。

熱循環會不斷放大不同材料之間的熱膨脹失配。SiC、銅、陶瓷、樹脂、銀或銅燒結層的模量和 CTE 都不同，界面一旦產生裂紋或空洞，低電感帶來的電氣優勢就會被可靠性風險抵消。

所以，我更愿意把銅燒結看成嵌埋模塊的量產底座。一代封裝技術背后，往往需要一代材料體系托底。沒有穩定連接、可測界面和可復制的可靠性窗口，嵌埋 PCB 很難從樣件走到主驅量產。

派恩杰這一講的切入點很務實：嵌入式 PCB 技術不一定要推翻現有散熱架構。對于已經成熟的主驅水冷板、熱界面材料和逆變器外形，如果新模塊能在保持底部散熱接口的同時降低損耗和振鈴，它的工程導入阻力會小很多。

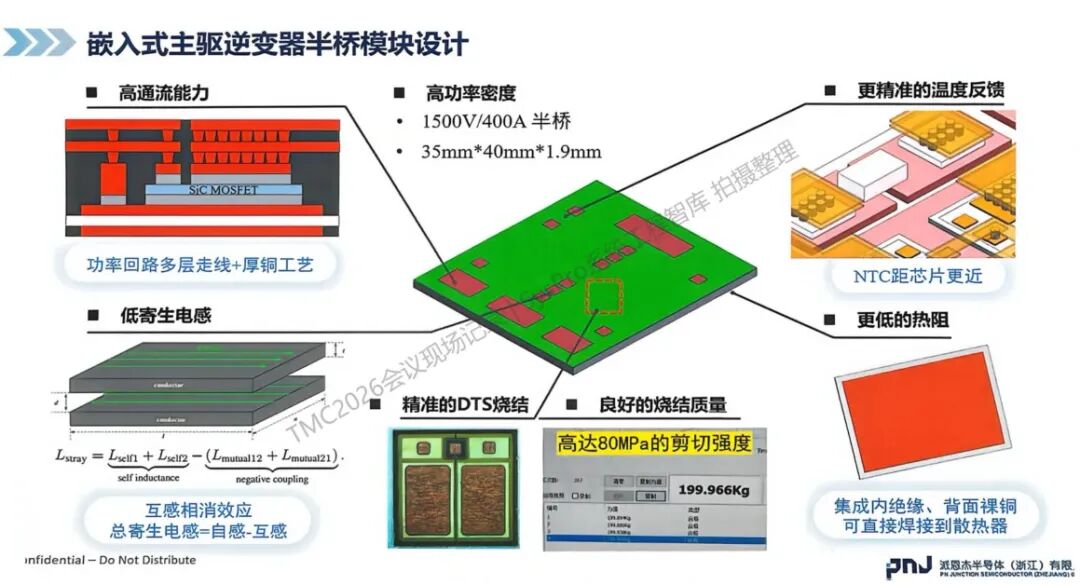

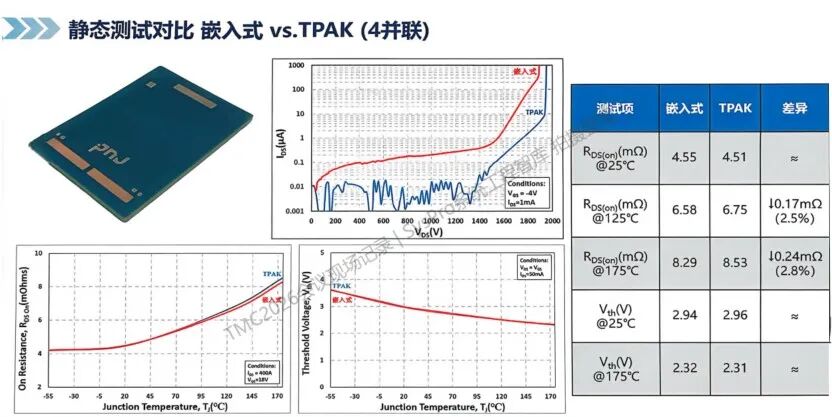

1500V/400A 半橋模塊尺寸約 35mm × 40mm × 1.9mm，利用多層布線、厚銅互連和較短換流路徑實現低寄生設計。NTC 更靠近芯片，背面裸銅可直接焊接到散熱器，這讓它與傳統散熱平臺的關系更像升級，而不是重建。

在 800V/400A 條件下，嵌入式方案相對 TPAK 的 Eon 從約 18.7mJ 降到約 7.7mJ，下降約 58.8%；Eoff 從約 26.1mJ 降到約 17.2mJ，下降約 34.1%；總開關損耗下降約 44.4%。

這組數據之所以重要，是因?yàn)樗瑫r(shí)對應了更短開關時間、更低振鈴、更好的效率和潛在 EMC 改善。主驅逆變器不是只看單顆器件損耗，最終要看系統效率、熱設計余量、濾波壓力和量產一致性。

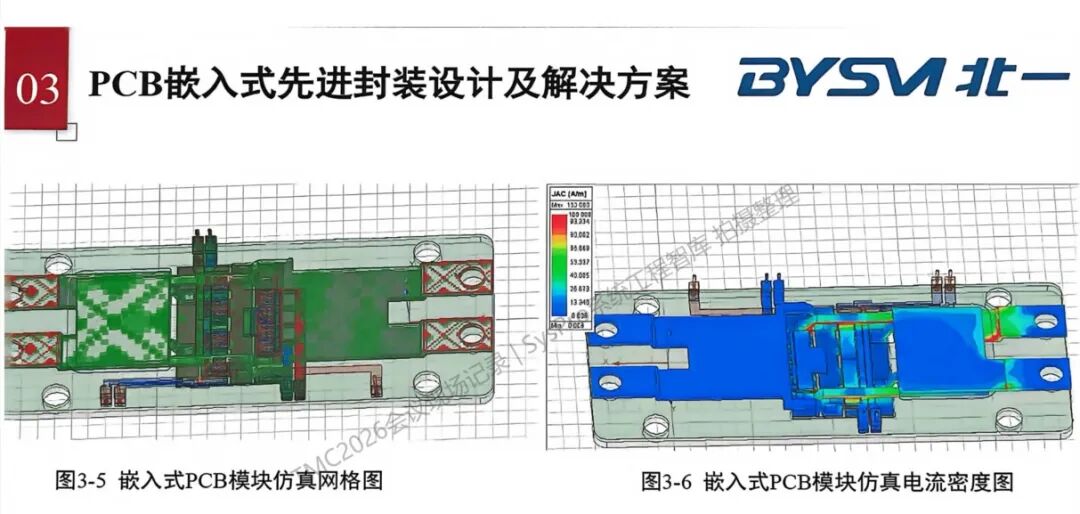

北一半導體的視角很關鍵：PCB 嵌入式先進封裝不是把傳統模塊外殼換成 PCB，而是把量產 SiC 模塊里的設計方法、測試方法和可靠性經驗遷移過去，再圍繞新結構重構。

傳統模塊的低電感布局、熱阻控制、翹曲管理、動態雙脈沖、AQG324 參考驗證、絕緣耐壓和局放測試，都是已經付過學費的工程資產。嵌埋 PCB 要走向量產，不能把這些經驗清零，而要把互連方式從鍵合線轉為銅柱和填銅盲孔，把熱管理遷移到 AMB 陶瓷嵌入和大面積燒結，把測試邊界重新標定。

傳統功率模塊換流回路電感常在 10nH 至 30nH 量級，PCB 嵌入式結構通過垂直互連和短路徑，有機會壓到個位數 nH。這個變化會降低過壓和開關損耗，但也要求產業鏈出現更強的集成者，把 PCB、Power Cell、芯片、材料和模塊驗證接起來。

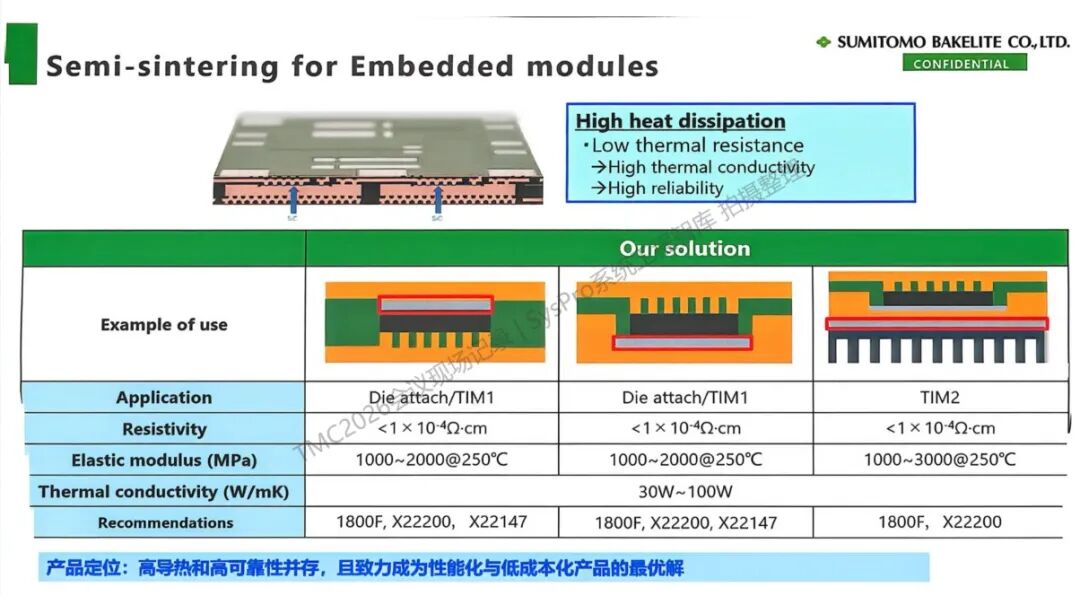

住友電木，這一講把視角放在 Semi-sintering 半燒結導電銀膠。

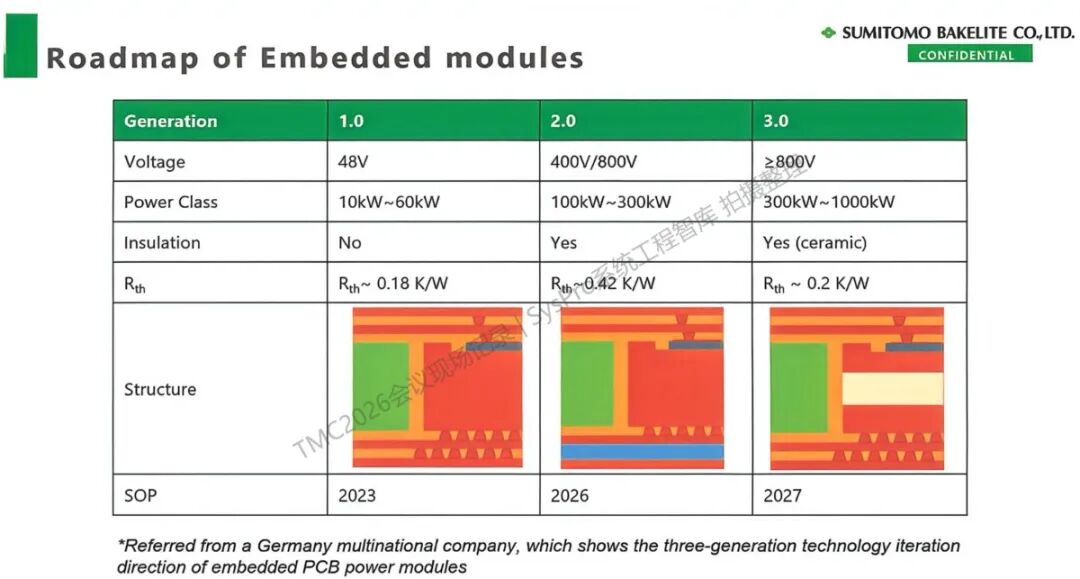

它服務的不是單一粘接動作，而是芯片貼裝、TIM1、TIM2 等熱電連接界面。嵌入式模塊從 48V、10kW 至 60kW，走向 400V/800V、100kW 至 300kW，再走向更高電壓和更高功率等級，材料界面的壓力會持續增加。

高填料、高熱導材料很容易帶來更高模量和更大應力，MSL、TCT 后的開裂風險會隨之上升。Semi-sintering 的方向，是通過銀填料組合、燒結促進劑、低收縮和柔性控制，在導熱率、界面電阻、粘接可靠性和應力釋放之間取得平衡。

所以，嵌埋 PCB 絕不是 PCB 工藝一家能完成的事。芯片金屬化、燒結層、銅層、陶瓷層、絕緣層、熱界面材料和冷卻結構構成連續界面鏈。任何一個界面失效，都會讓低寄生互連的收益無法進入車規壽命周期。

最后，如果我們把七個主題放到同一張圖里，會發現它們并不是分散的技術點，而是在共同拼一條嵌埋 PCB 封裝的車規量產鏈。

最后的結論是：嵌埋 PCB 的競爭不會停留在單項指標：低雜感、低損耗、低熱阻、低成本、可測試、可返修、可追溯和可量產，需要一起成立。誰能把這些指標同時壓進一個穩定制造窗口，誰才真正掌握了這條路線。

嵌埋PCB方案天然的低寄生電感、低過壓、低振鈴和開關損耗下降已經成為業內共識，接下來重點不是再證明嵌埋 PCB 有潛力，而是回答：如何在不同芯片、不同并聯數、不同熱路徑、不同 PCB 廠和不同整車平臺上都能穩定復現？

板內絕緣、板外絕緣、內嵌 AMB、陶瓷絕緣、TIM 和燒結材料會形成不同組合。沒有一條路線能在所有場景里勝出。48V、400V、800V、高功率主驅、儲能 PCS、伺服和充電樁，對熱阻、絕緣和成本的權重并不相同。

裸片直接交給 PCB 工藝處理并不現實。更可行的方式，是先形成可測試、可搬運、可追溯的功率單元，再進入 PCB 嵌入或模塊集成。這個中間單元會成為芯片廠、材料廠、PCB 廠和模塊廠協作的接口。

靜態參數、動態雙脈沖、功率循環、TST、局放、絕緣耐壓、CSAM、整機 EMC 和路試驗證，都需要在新的嵌入式結構上重新建立口徑。2026 到 2027 更像工程窗口期：行業會從“能做出來”進入“誰能穩定做出來”。
