▲ AI機柜功率正在從18kW power shelf、120-150kW Blackwell rack，繼續推向約600kW per rack并向1MW以上擴展。這個變化會把供電和冷卻同時推到架構層
● 本篇式LiteOn下一代一體化800VDC方案，重點想說的是他們的架構思路：把800VDC power rack、DC busway、4-to-3 redundancy、in-row CDU和前維護放進同一套next generation rack solution里
AI數據中心供電從48V走向800VDC，并不是簡單把母線電壓抬高。
真正的變化在于，rack power、線纜銅耗、保護邊界、服務維護、液冷CDU（冷卻液分配單元）和IT rack機械承重開始互相牽動。電源不再只是“給服務器供電”的后臺設備，而是和冷卻、機柜結構、運維方式一起決定AI集群能不能繼續擴容。
這次因GPU爆發的800VDC變革，我們可以理解成一次機架級基礎設施重寫：它一邊通過更高電壓降低同功率下的電流壓力和銅耗，另一邊把絕緣、標準、安全保護、轉換器可靠性和液冷運維推到臺前。到了1MW級機柜，電氣和熱管理已經無法分開討論。
公開版閱讀邊界
本篇我們先把800VDC一體化電源與精密冷卻的核心邏輯講清楚。完整內容、技術報告和更多原創解讀請?jiān)凇窼ysPro電力電子技術」知識星球查閱。
AI集群的電源壓力是按平臺代際逐級放大的：

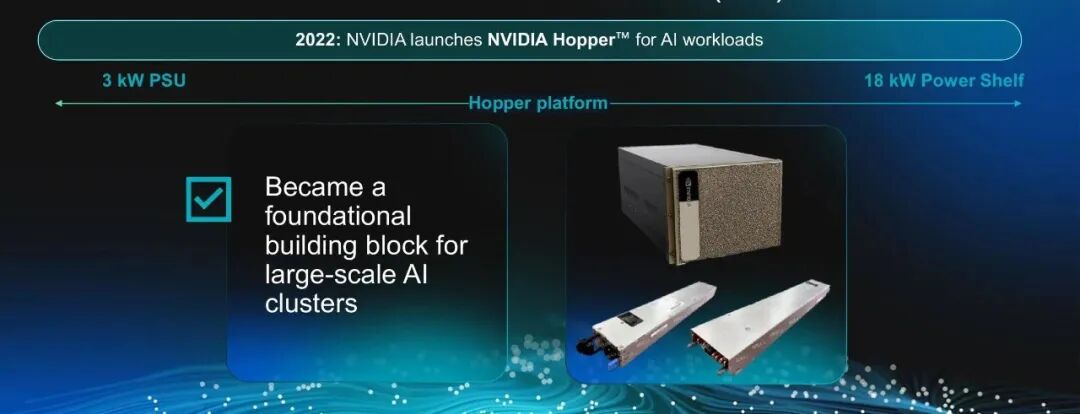

Hopper階段，3kW PSU和18kW power shelf還能被看成服務器級供電模塊的延伸；

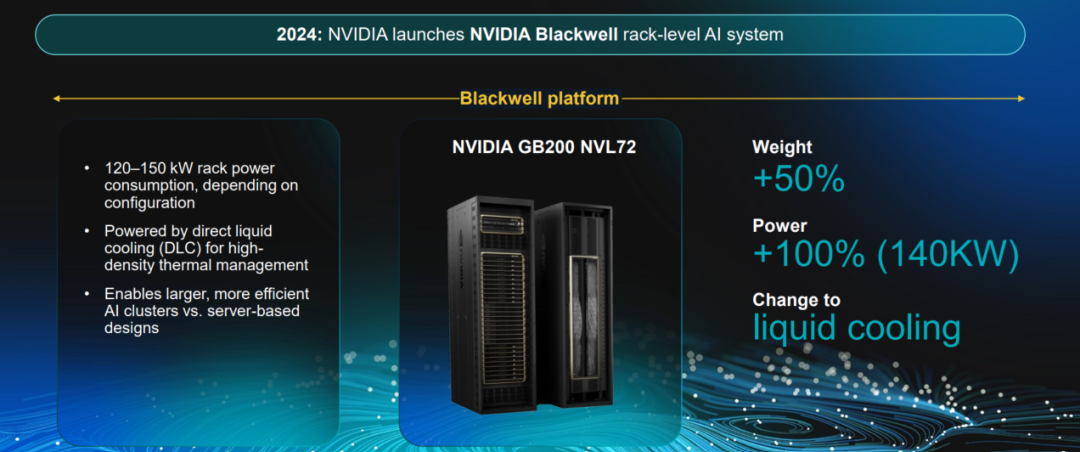

到了Blackwell rack-level AI system，單rack功率已經來到120-150kW區間，并且開始依賴Direct Liquid Cooling（直接液冷）來處理高密度熱流。

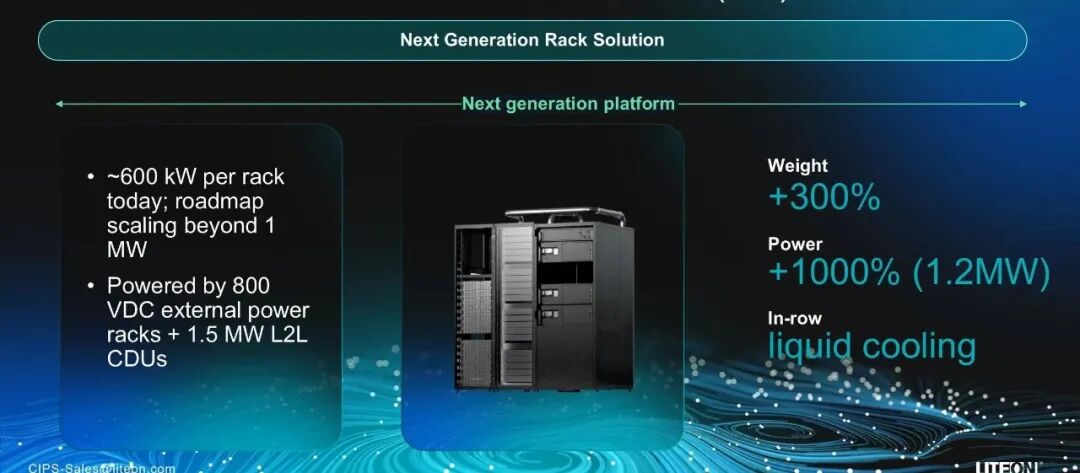

真正的拐點在下一代Rack Solution：
當前單機架功率約 600 kW，技術路線規劃將突破 1 MW；
同時行業明確轉向采用 800VDC外部供電機架，以及 1.5 MW級液冷 - 液冷型冷卻液分配單元（L2L CDU）。
這一變化表明，供電層面的瓶頸已不再是 “能否為單臺服務器供電”，而是轉變?yōu)?“機架層級的電流承載、散熱能力、設備自重與運維條件能否同步匹配支撐”。
星球補充看點
這一章公開版先保留AI rack功率遷移的核心判斷，Hopper、Blackwell和下一代rack power演進圖請?jiān)凇窼ysPro電力電子技術」知識星球查閱。

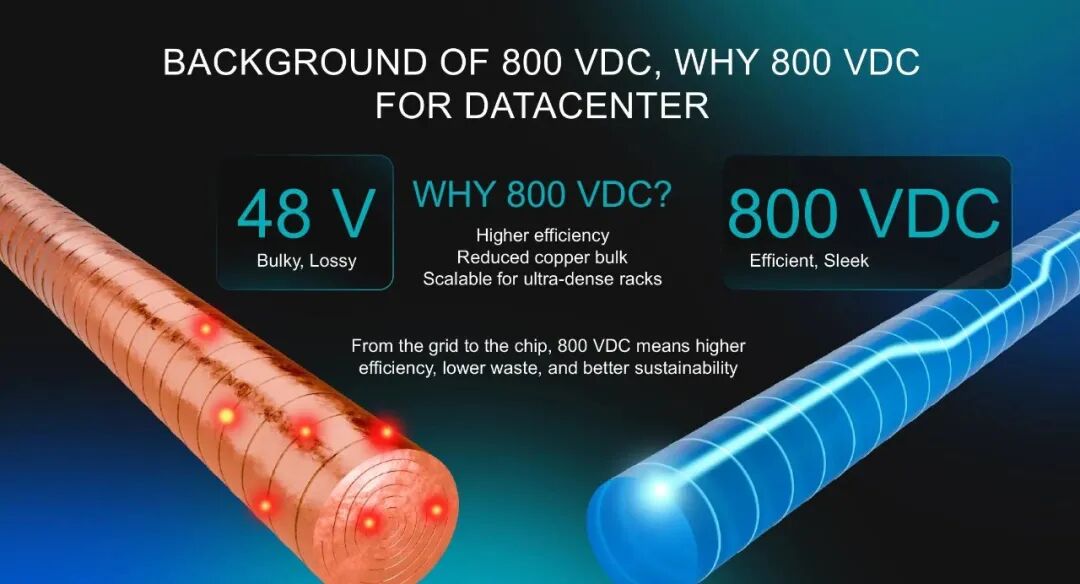

從48V走向800VDC，直觀收益是電流下降。
對同樣功率而言，電壓升高可以顯著降低配電電流，電流降低后，銅排、線纜、連接器和母線損耗都會隨之改善：
48V：體積龐大、損耗偏高
800VDC：高效、結構緊湊
變革背后的原因是：機架層級功率密度持續提升，已經無法繼續依靠低壓大電流的方案強行堆砌硬件來滿足需求。
但800VDC不是萬能答案。
它解決了大電流和銅耗問題，也引入了更高電壓下的絕緣、安全、保護、轉換器設計和服務維護要求。因此，800VDC的工程價值不是“把48V替掉”，而是在更高功率機柜里把grid-to-chip鏈路的損耗和體積重新壓下來。
星球補充看點
這一章公開版先講清楚800VDC的收益邏輯，48V與800VDC對比圖、效率和銅耗表達等更多內容請?jiān)凇窼ysPro電力電子技術」知識星球查閱。

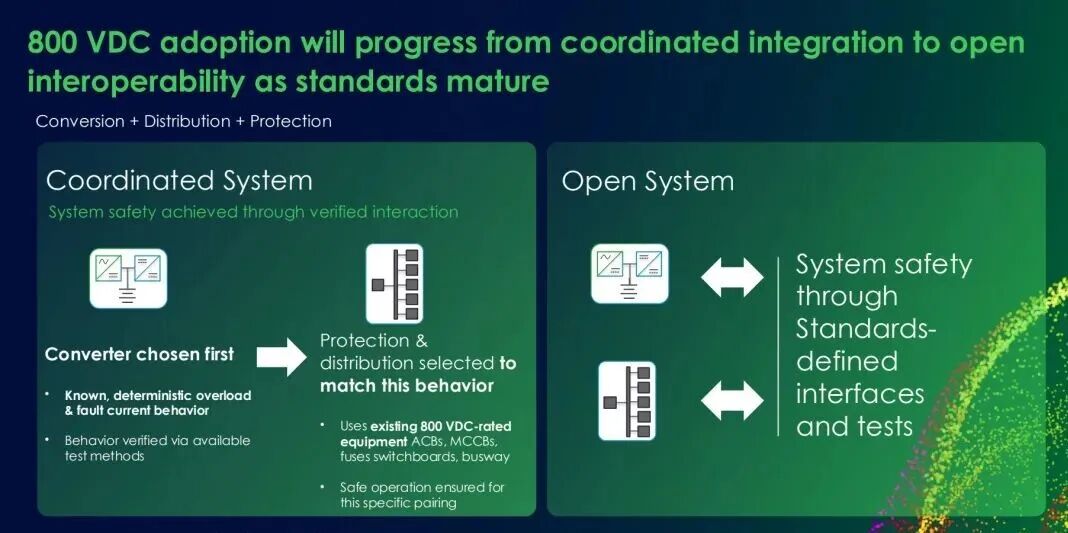

800VDC進入數據中心以后，第一道門檻是安全和標準。
更高直流電壓要求增強絕緣、明確的安全協議以及符合800VDC相關標準的設計邊界。對于運維人員而言，這不是普通低壓rack內維護邏輯，而是需要重新定義保護、隔離、聯鎖和服務流程。
第二道門檻是轉換器復雜度和熱集成。
高壓高功率轉換器需要模塊化設計，并可能引入SiC/GaN等寬禁帶器件以提升效率；
同時液冷不再是IT設備側的附屬系統，而要和power rack、CDU、冷卻路徑、過濾器和監控系統一起協同。
第三道門檻是scale reliability，也就是大規模部署以后冗余、預測監測和在線維護能不能跟上。
星球補充看點
公開版這里先保留800VDC導入挑戰的主線判斷，完整內容、技術報告和更多原創解讀請?jiān)凇窼ysPro電力電子技術」知識星球查閱。

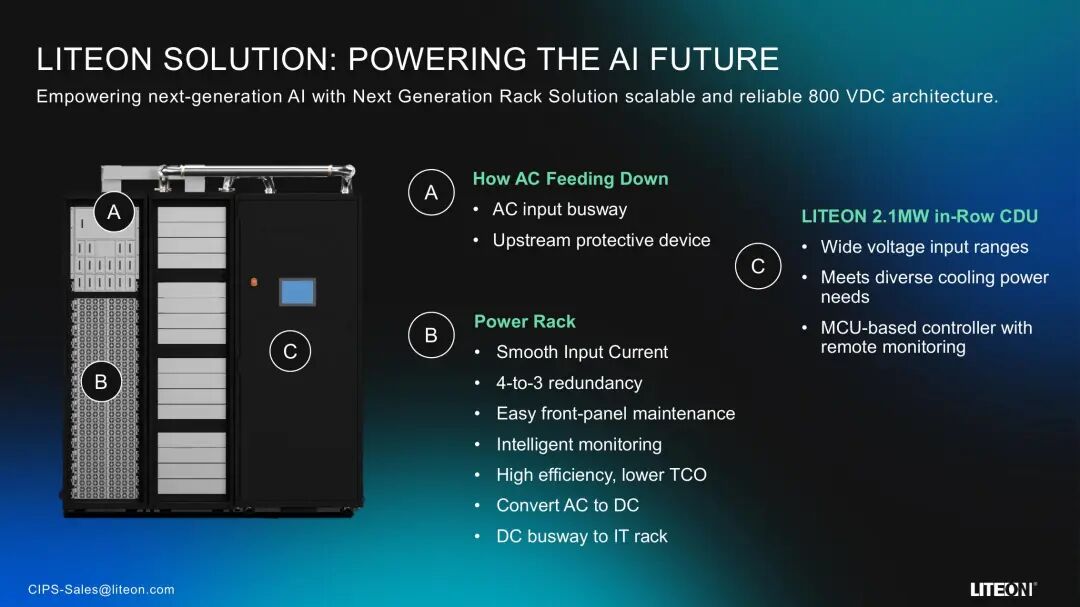

LiteOn給出的系統答案，是把AC輸入、保護、電源rack、DC busway和IT rack連接起來：
AC input busway進入系統后，經過upstream protective device，再由power rack將AC轉換為DC，并通過DC busway送到IT rack。這個結構的意義，是把高功率轉換和機架供電路徑從服務器內部進一步外移、集中、模塊化。
星球補充看點
這一章公開版先把LiteOn供電架構講清楚，更多關于AC busway、power rack、DC busway和IT rack連接請?jiān)凇窼ysPro電力電子技術」知識星球查閱。

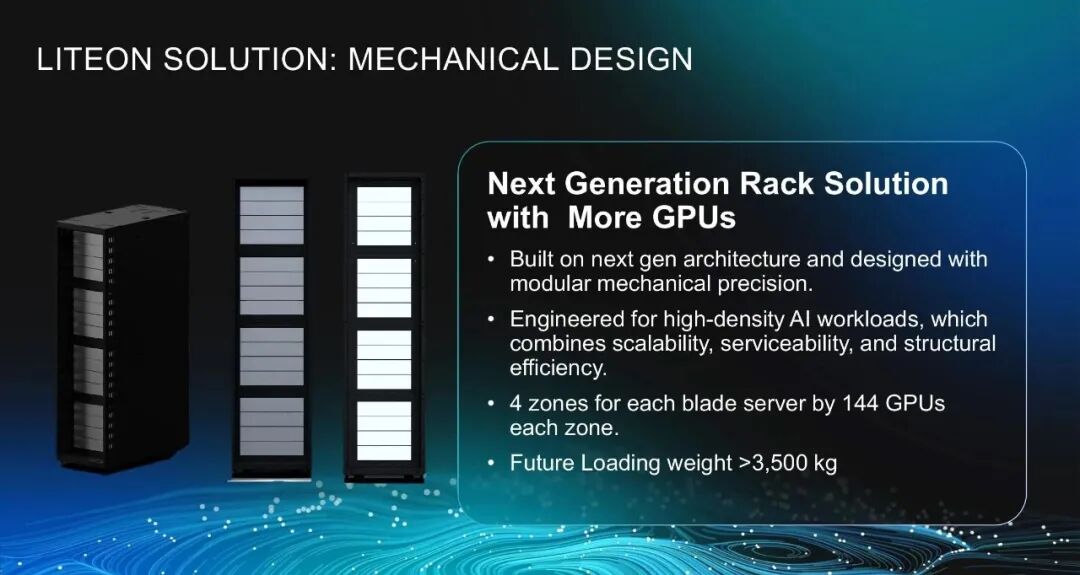

到了next generation rack，機械結構本身也變成電源系統的一部分。
隨著GPU 數量持續增加、AI 算力負載密度不斷提高，每臺刀片服務器劃分 4 個區域，每個區域搭載 144 塊 GPU，同時機柜未來承載重量將超過 3500 千克。這意味著供電與冷卻不再只是配套外圍系統，而是直接決定機柜能否容納設備、實現有效散熱、保障便捷運維的核心基礎條件。
星球補充看點
這一章公開版先收束冷卻與機械邏輯，對應的rack機械設計、in-row CDU結構和800VDC收益請?jiān)凇窼ysPro電力電子技術」知識星球查閱。
LiteOn這套800VDC一體化電源與精密冷卻方案最值得關注的地方，是它沒有把800VDC講成一個孤立電壓平臺，而是放進AI集群代際遷移、rack功率膨脹、DC busway、power rack、in-row CDU、機械承重和在線維護里一起看。
如果把結論壓縮成一句話：AI機柜走向1MW以后，800VDC不是“更高電壓”的炫技，而是讓電流、銅耗、保護、轉換、液冷和運維在rack層重新分工。真正的門檻，不是能不能輸出800VDC，而是能不能把電源和冷卻一起做成可擴展、可維護、可監控的基礎設施。
