碳化硅外延:
功率半導體產業鏈的“價值高地
碳化硅外延片,是指在碳化硅單晶襯底表面,通過外延工藝生長出一層晶格結構與襯底一致、高純度、低缺陷、可精確控制摻雜的單晶薄膜的碳化硅晶圓。該產品位于碳化硅產業鏈的“襯底—外延—器件—模塊”中游環節。


碳化硅外延片
從襯底到器件的“關鍵一躍”
碳化硅外延片存在的根本原因,在于碳化硅功率器件無法直接在單晶襯底上制造。 一方面,襯底自身存在各種生長缺陷,無法達到直接制作碳化硅器件的要求;另一方面,襯底制作工藝很難精確控制摻雜濃度。外延生長技術可以改善襯底缺陷,避免對器件造成致命性影響,同時也可以精確控制摻雜濃度、提升摻雜濃度均勻性。
所有的碳化硅功率器件,都是制作在外延層里面的。 器件制作完成后,絕大部分情況下會將襯底減薄甚至磨掉,以消除襯底帶來的電阻和熱阻。對于最終的碳化硅功率器件來說,耐壓能力、開關效率、能量損耗等核心性能,都是由外延層決定的。

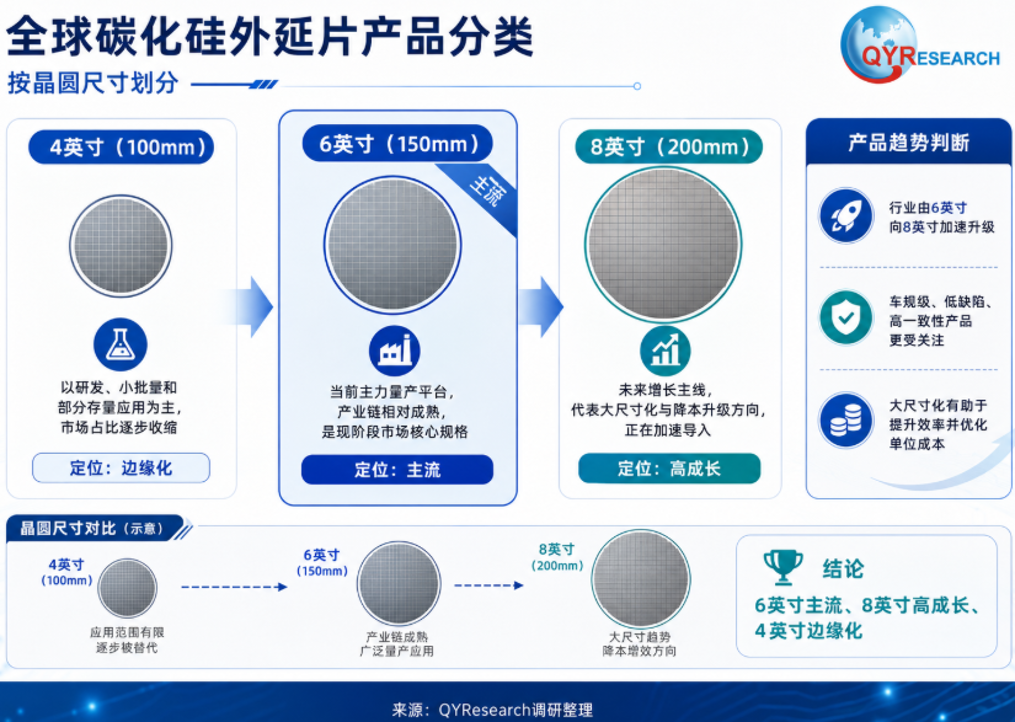

按晶圓尺寸劃分,碳化硅外延片主要分為4英寸、6英寸和8英寸三類。6英寸仍是當前主力量產平臺,產業鏈相對成熟,是現階段市場核心規格。 8英寸代表大尺寸化與降本升級方向,正在加速導入,是未來增長主線。4英寸主要用于研發、小批量和部分存量應用,市場占比逐步收縮。

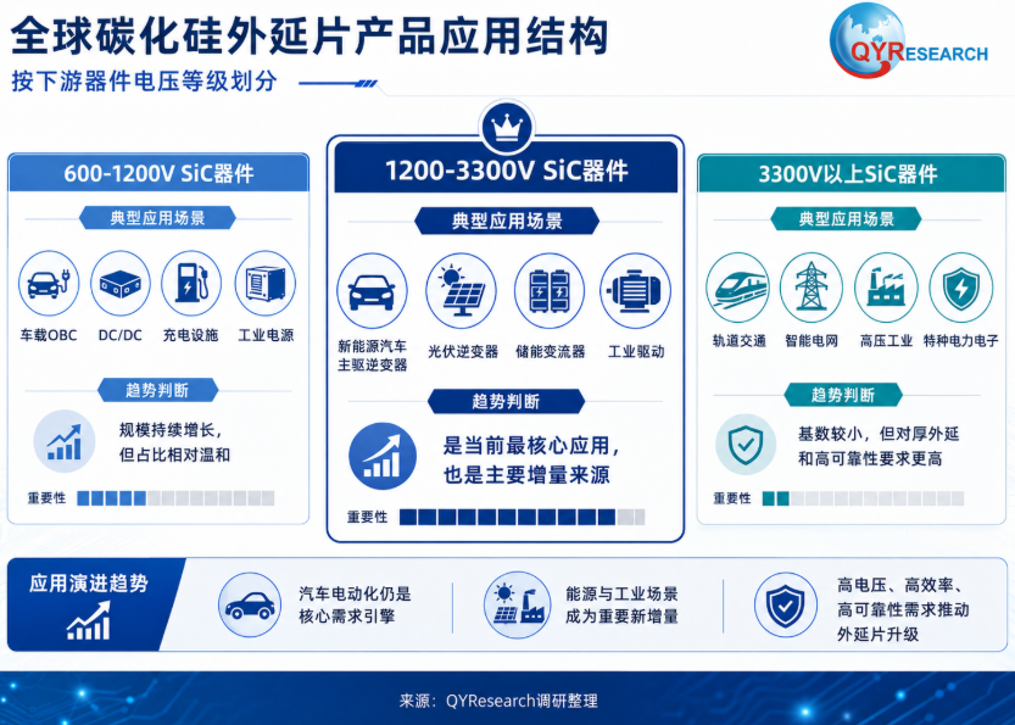

從下游器件電壓等級來看,1200-3300V SiC器件是當前最核心的應用市場,也是主要增量來源,覆蓋新能源汽車主驅逆變器、光伏逆變器、儲能變流器、工業驅動等場景。600-1200V SiC器件主要應用于車載OBC、DC/DC、充電設施和工業電源,規模持續增長但占比相對溫和。3300V以上SiC器件基數較小,但對厚外延和高可靠性要求更高,主要面向軌道交通、智能電網和高壓工業、特種電力電子等領域。 應用演進趨勢方面,汽車電動化仍是核心需求引擎,能源與工業場景正成為重要新增量,高電壓、高效率、高可靠性需求推動外延片持續升級。

外延的核心價值
為什么它是產業鏈的關鍵環節
碳化硅外延片是制作功率器件的基石,也是器件發揮效能的核心。
外延層承擔三個核心功能:通過可控摻雜形成器件的導電溝道或漂移區;通過厚度與摻雜濃度的協同設計承擔阻斷電壓;提供高質量、低缺陷密度的表面,確保后續工藝中柵氧化層、歐姆接觸等關鍵界面的可靠性。
外延層的質量直接影響器件的耐壓等級、導通電阻、漏電流、開關損耗、良率和長期可靠性。碳化硅外延片的關鍵控制指標包括外延層厚度、摻雜濃度、厚度均勻性、摻雜均勻性、表面缺陷、位錯缺陷和背面潔凈度等。

目前車規1200V外延層的價值已超過襯底,固態變壓器3300V外延層的價值更是襯底的三倍以上。
不同電壓等級對厚度要求差異顯著:600V級器件需要約5-8μm;1200V車用器件需要10-15μm;1500V光伏逆變器用器件需要13-15μm;3300V工業、電網用高端器件需要30-40μm;10000V以上的超高壓器件則需要100-150μm以上。在同一規格的襯底上,外延層越厚、結構越復雜,對應的商業價值和技術門檻越高。
高壓化浪潮
外延價值提升的核心驅動力

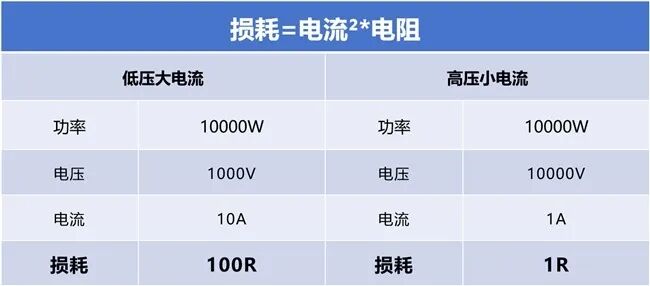

碳化硅功率器件向高壓方向演進,背后有一個清晰的物理邏輯:P = V × I。對于同樣的功率,電壓提高,電流就能降低;而能量損耗等于電流的平方乘以電阻(I2R),電流越小,損耗大幅下降。
這一基本原理驅動著新能源汽車從400V升級到800V乃至1000V,光伏風電并網器件從400V提升至1700V甚至2000V,AI數據中心和電網推動高壓固態變壓器應用。外延層厚度直接決定器件能承受的電壓上限,因此高壓化趨勢持續推高對外延環節的技術要求與價值量。

外延環節的技術壁壘同樣不容忽視。厚外延不僅要厚度達標,還要在大厚度下保證低缺陷和高均勻性。外延生長對缺陷控制要求極高,良率直接決定企業盈利水平。行業普遍存在“設備易得、良率難求”的現象。據灼識咨詢數據,2024年全球前五大碳化硅外延代工企業合計占據93.4%的市場份額。
百億美元賽道
從13億到109億的增長曲線

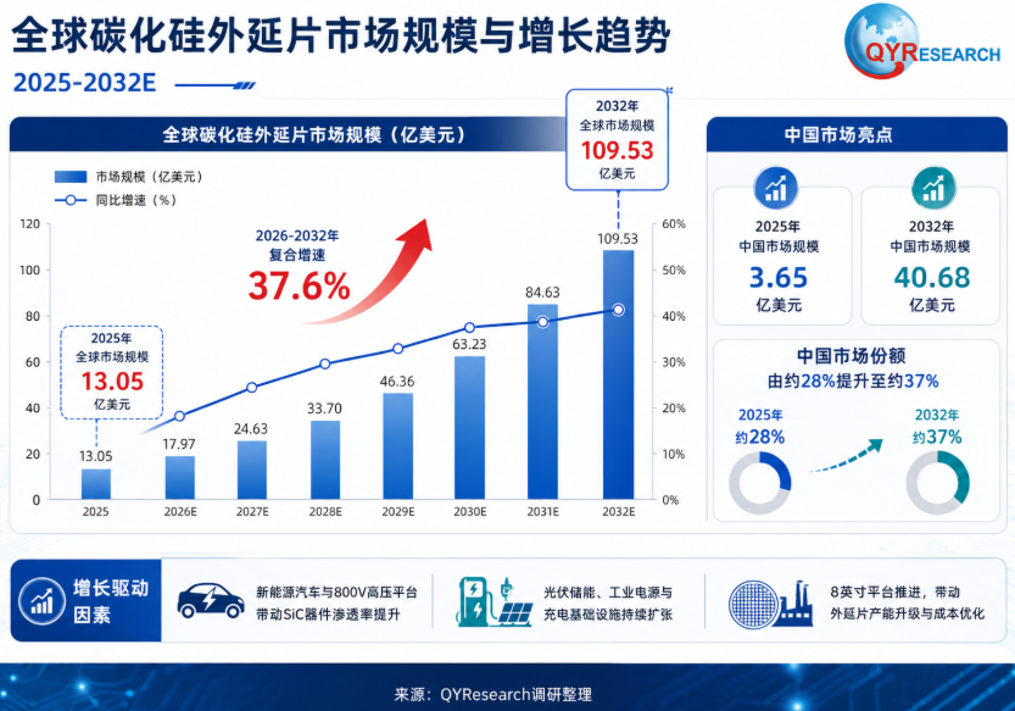

據QYResearch調研,2025年全球碳化硅外延片市場規模約為13.05億美元,預計2032年將達到109.53億美元,2026-2032期間年復合增長率為37.6%。 這一增速在半導體材料細分領域中處于較高水平。
從區域結構看,中國是全球最大的碳化硅外延片生產地區,占有接近50%的市場份額。中國企業在全球?qū)I(yè)外延片外供市場中的影響力持續增強,瀚天天成、天域股份、普興電子等廠商正在加快產能建設。

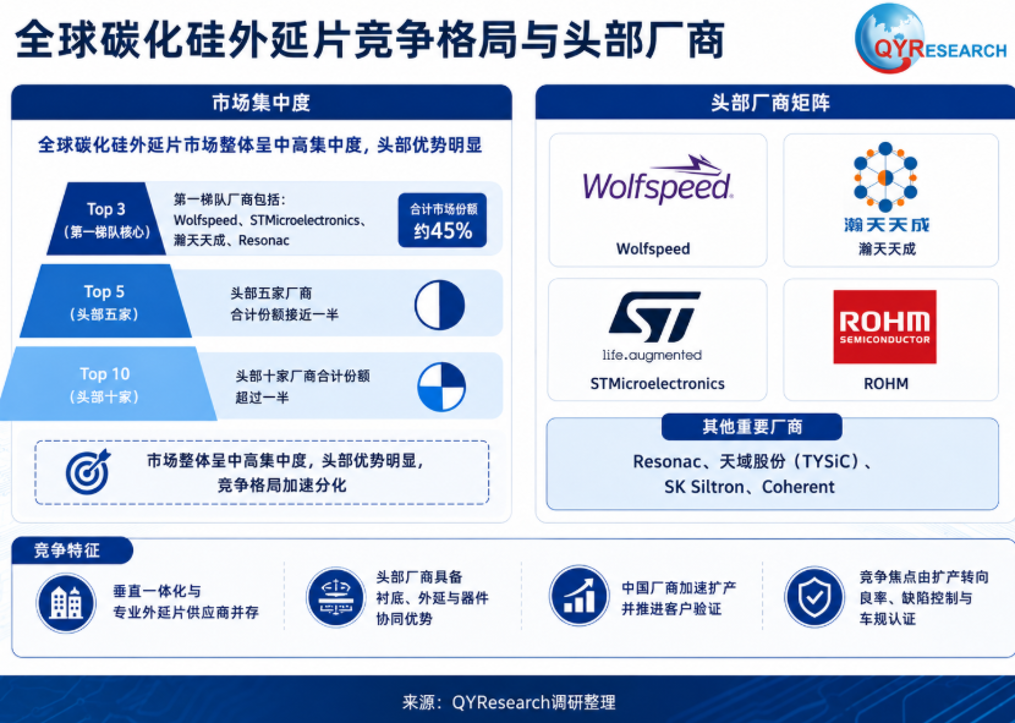

全球碳化硅外延片市場呈現“垂直一體化IDM廠商與專業外延片供應商并存”的競爭結構。Wolfspeed、意法半導體、ROHM通過襯底、外延、器件和模塊一體化布局強化供應保障;Resonac、瀚天天成、天域股份等企業重點參與外延片外供市場。

行業趨勢
三個確定性方向
碳化硅外延片行業正呈現三個明確趨勢:
尺寸升級加速。 6英寸仍是主流,但8英寸正由技術驗證逐步進入產業化階段。Wolfspeed已全面聚焦8英寸碳化硅規模化生產。意法半導體持續推進200mm襯底、外延和晶圓制造一體化布局。
需求多元化。 碳化硅外延片市場增長主要受新能源汽車、充電基礎設施、光伏逆變器、儲能系統、軌道交通、智能電網、工業電源和高效數據中心等應用拉動。隨著功率器件從硅基IGBT向SiC MOSFET升級,下游對高耐壓、低損耗、高頻化、小型化和高溫穩定運行的需求持續增強。
競爭重點轉移。 行業競爭正由產能規模轉向良率、成本、認證和供應鏈整合能力的競爭。產品正向更高一致性、更低缺陷密度、更大尺寸和更高電壓平臺發展。
長期來看,碳化硅外延片行業將保持較高出貨增速,但企業收入、利潤及現金流表現將進一步分化。能夠穩定實現低缺陷、高良率和規模化交付的廠商,更有可能在下一輪行業整合中擴大市場份額。
信息來源:財聯社、QYResearch半導體行業深度調研
注:本文綜合自網絡公開信息,僅供行業交流與科普參考。如因信息更新或理解偏差存在不準確之處,歡迎聯系我們指正。本文不對內容完整性或時效性作任何保證,也不構成任何投資或商業決策建議,不對任何后果承擔責任。感謝您的理解與支持。
