▲面板級芯片嵌入功率封裝不是單純把芯片藏進基板，而是在重構AI電源和汽車逆變器的電流路徑、散熱路徑和寄生參數。

●這里最關鍵的判斷是：AI側要同時嵌入芯片和被動件，汽車側要靠厚銅RDL、金屬互連和可靠界面把SiC模塊工程化。

這個話題聚焦于芯片嵌入封裝，應用于AI數據中心近端供電與xEV逆變/電源領域。

這個話題最值得看的地方，不是簡單展示一種更薄的封裝，而是把兩個正在快速升溫的應用放到了一起：AI/Data Center的近端供電，以及EV逆變器的高電流SiC功率模塊。兩者場景不同，但共同訴求很一致，都是更低電阻、更低電感、更短熱路徑和更高集成度。

今天我們聊的，不僅僅是想解釋chip embedded“把芯片埋進PCB”的工藝路線。這里真正討論的是：面板級功率封裝能不能成為一種可擴展制造平臺？

• 在AI電源里，把VR、控制芯片和被動件壓到更薄更近

• 在汽車逆變器里，用厚銅RDL、銅通孔和金屬互連改善熱電路徑

這篇技術方案快報，大家可以看成一個關于功率封裝邊界遷移的判斷：封裝不再只是保護芯片，而是在決定電源完整性、寄生參數、熱阻、芯片并聯和可靠性驗證。

一、這份材料真正想說明什么？

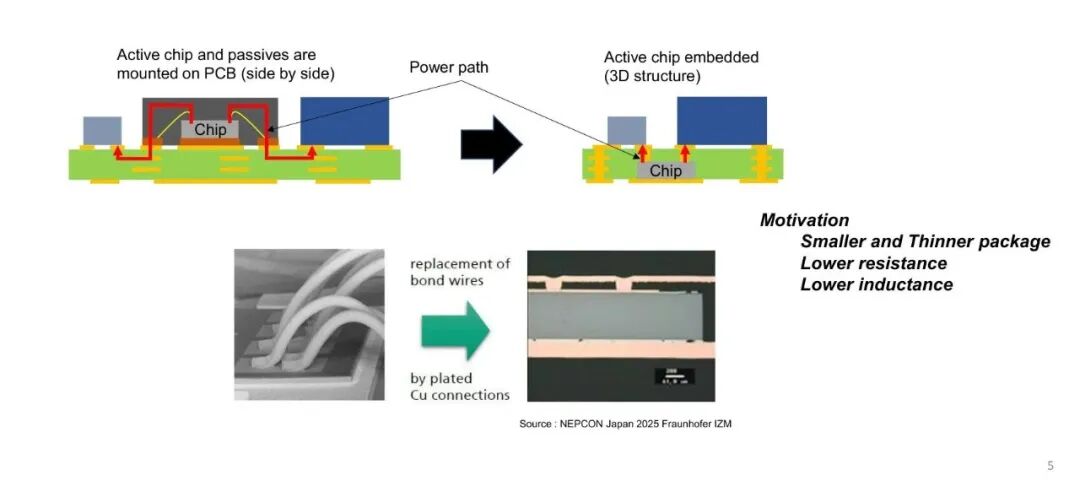

芯片嵌入封裝的核心價值，是把功率路徑從二維板級連接，壓縮成更短、更厚、更低寄生的三維互連。AOI把動機講得很清楚：更小、更薄、更低電阻、更低電感。對AI電源和車載逆變器而言，這些指標已經不是外觀優勢，而是效率、熱和EMI的基礎變量。

圖片來源：AOI

二、趨勢背景：AI電源和EV逆變器給了同一個封裝壓力

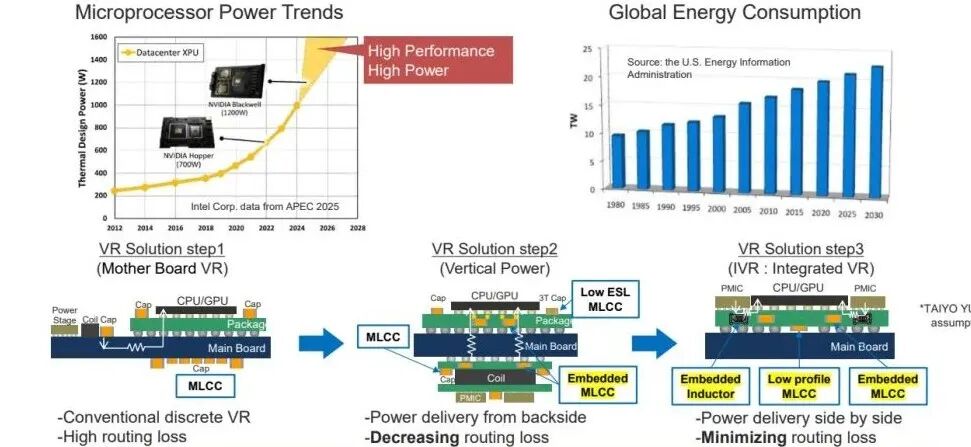

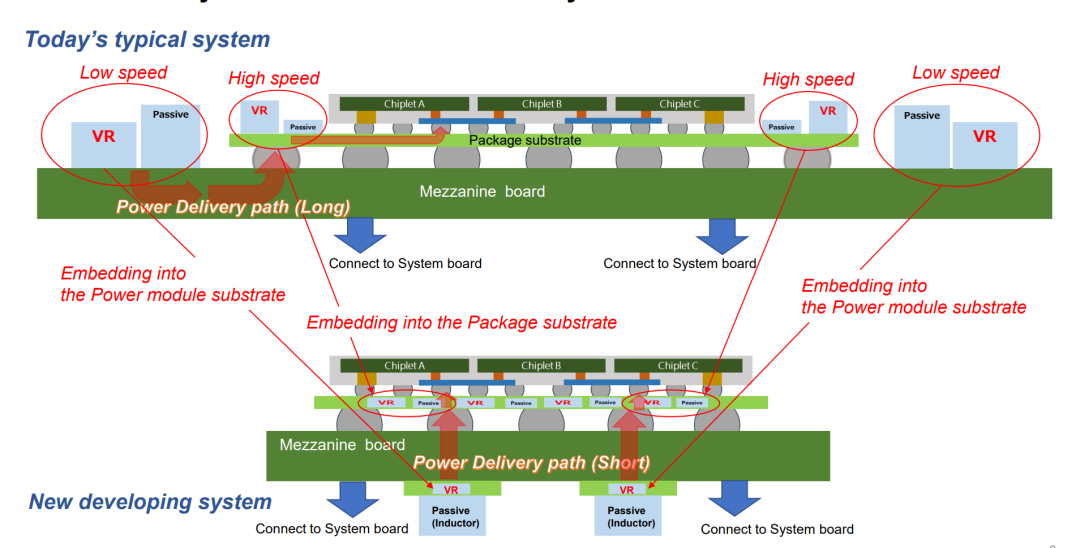

AI/Data Center場景，要求電源更靠近負載，電壓軌更多，瞬態更快，被動件更難繼續外置堆疊。

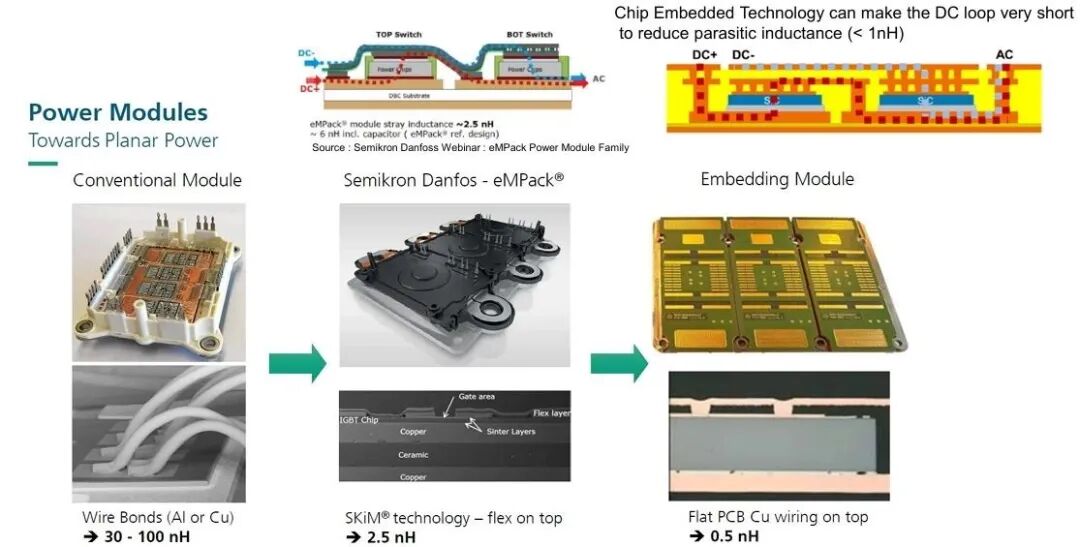

汽車逆變器場景，則要求高電流、低寄生電感、高功率循環能力和可擴展量產。

以上兩者共同把封裝從“芯片載體”推向“系統電源結構件”。

圖片來源：AOI

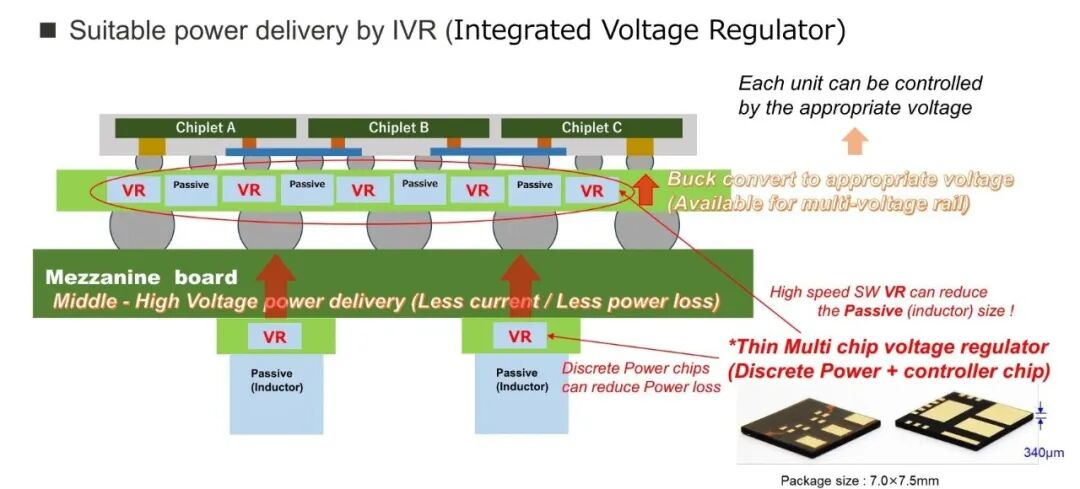

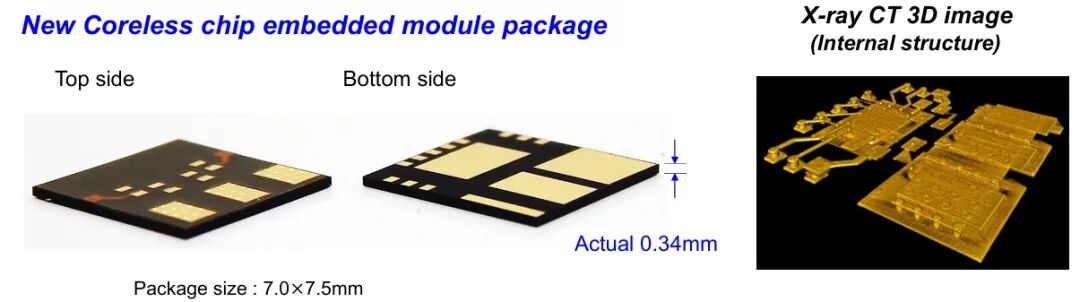

AOI關于薄型多芯片VR思路很有代表性：

通過集成電壓調節器，把中高壓供電送到更靠近chiplet的位置，再在本地buck到合適電壓。這里的封裝價值不僅是薄，而是電源完整性和被動件體積被一起改變。

圖片來源：AOI

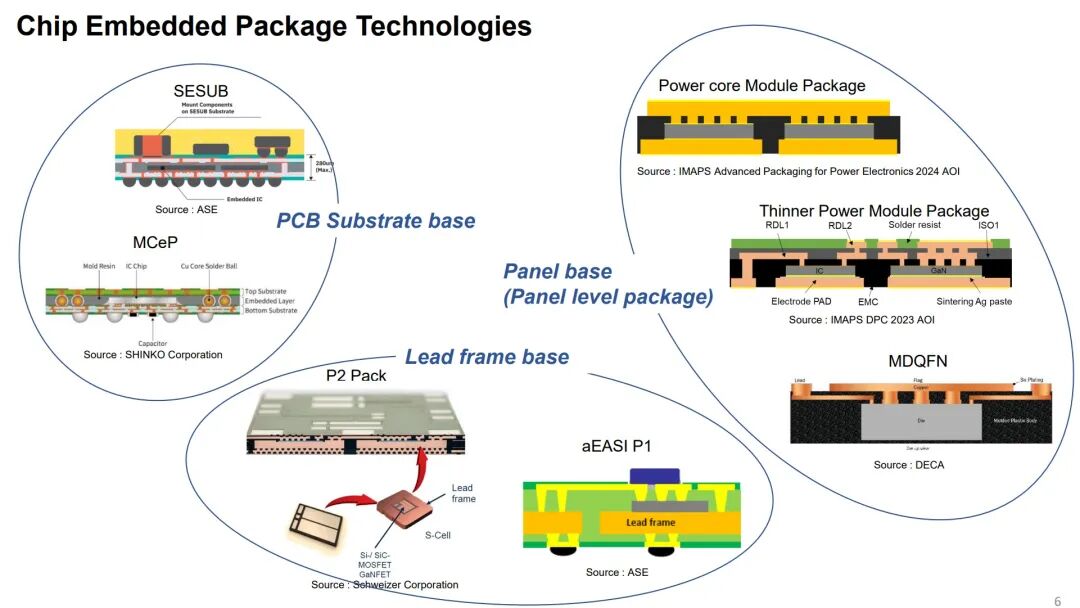

三、本質邏輯：面板級不是尺寸概念，而是制造和并聯擴展概念

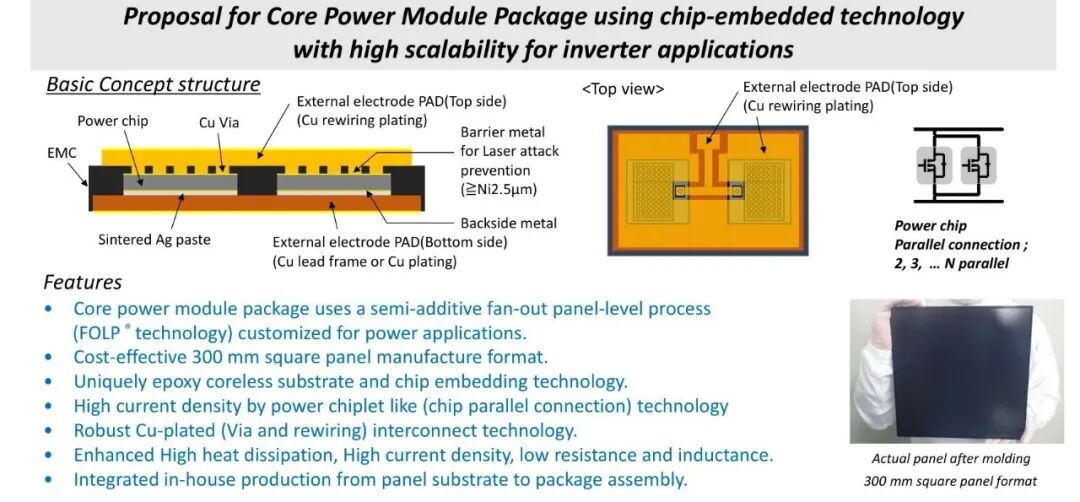

AOI方案里用到了300 mm面板級功率封裝。

面板級功率封裝的潛臺詞，是把功率模塊的制造從單顆組裝向更高并行度遷移，并通過依托半加成扇出版級工藝實現厚銅互連、銅通孔與芯片并聯結構成型。

圖片來源：AOI

這對汽車逆變器尤其重要。

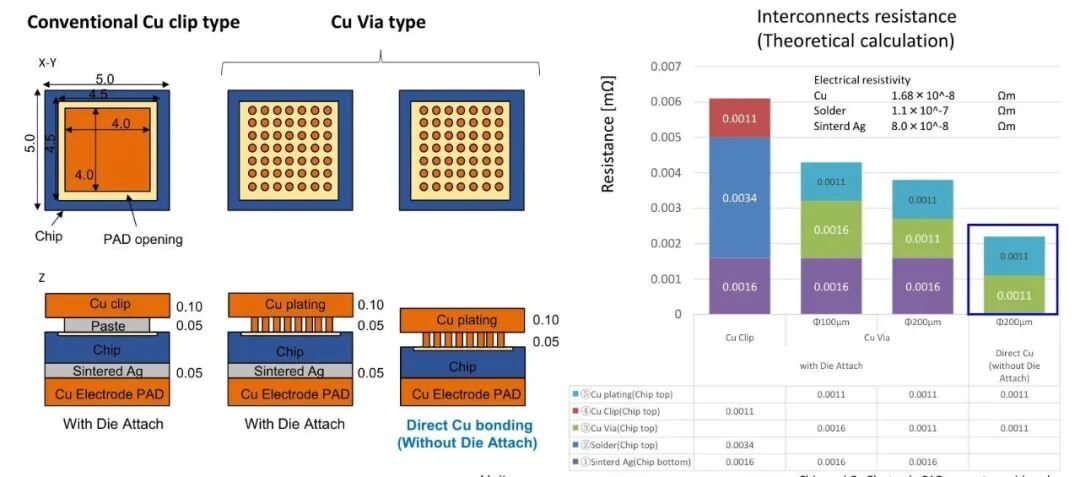

SiC模塊往往需要多個芯片并聯，電流分配、寄生電感和熱擴散都會影響效率與可靠性。因此，我們會看到功率芯粒并聯方案，本質上是在嘗試用封裝層面的幾何和銅互連來解決并聯芯片的一致性問題。

圖片來源：AOI

四、核心矛盾：低阻低感很誘人，但界面可靠性才是硬門檻

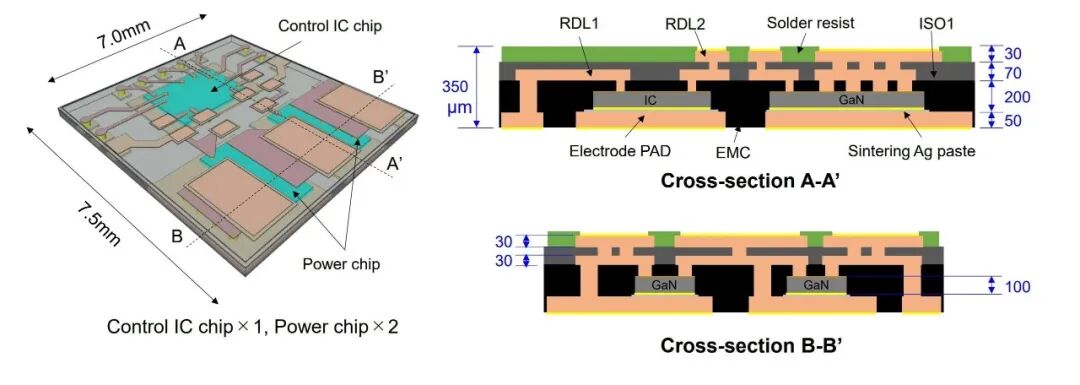

我們知道，芯片嵌入封裝能帶來低電阻、低電感、薄型化和更短熱路徑，也能讓AI VR和車載SiC模塊獲得更高集成度。

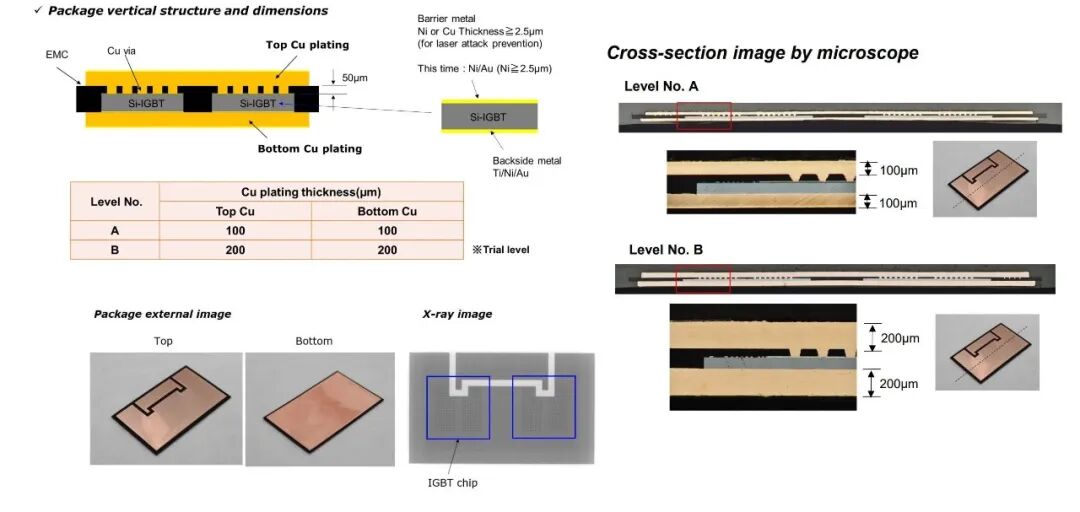

但，這也會導致：芯片、樹脂、銅RDL、銅通孔、Ag燒結層和金屬基底之間形成更多關鍵界面，熱循環、功率循環、層間剝離、空洞、BLT和銅表面氧化都會影響長期可靠性。

因此：評估面板級嵌入式功率封裝，不能只看電阻和熱阻的漂亮數字，還必須看界面粘接、燒結工藝窗口、厚銅應力、分層失效和汽車級驗證是否閉環。

圖片來源：AOI

五、核心洞察：功率封裝正在從器件封裝變成電源架構

最后，AOI提到：AI/Data Center和EV市場都在要求更低電阻、更低電感；AI側關鍵不僅是嵌入半導體，還包括被動件嵌入；EV逆變器側關鍵是芯片與金屬基底互連以及厚銅RDL。

圖片來源：AOI

這說明Embedded Power Package的競爭點已經不在單一封裝結構，而在系統級協同：AI看電源完整性和多電壓軌，汽車看SiC高電流和熱循環，制造端看面板級良率和成本，可靠性端看界面分層和互連壽命。

圖片來源：AOI

?? 最后想說

這個主題的價值，在于它把AI電源和汽車逆變器放進同一個封裝趨勢里。

芯片嵌入不是單純做薄，而是在把電流路徑、熱路徑、寄生參數和制造方式重新組織。真正值得關注的是：誰能在厚銅RDL、銅通孔、Ag燒結和界面可靠性上形成穩定工藝窗口？
