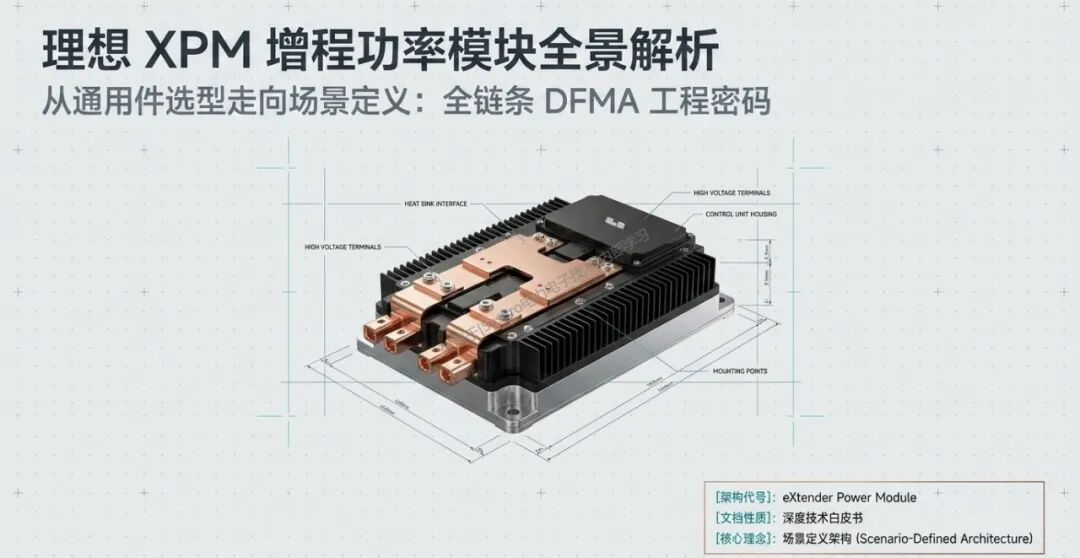

關于理想LPM SIC模塊我們?nèi)ツ曜鲞^(guò)深度解析，與器件廠商的視角不同，只關注芯片、封裝和可靠性，理想汽車從整車級場景出發，把功率模塊指標連接到整車空間、續航和裝配復雜度：理想汽車LPM高壓SiC功率模塊技術深度解析 [深度解析] 理想最新XPM增程專用雙電控一體式功率模塊全景解析：為什么增程驅動系統不能照搬HPD功率模塊？

首先想說的是：整車廠做SiC功率模塊，表面上看是零部件自研，真正落到工程里，其實是在爭奪電驅系統的定義權。模塊尺寸、互連電感、冷板形式、質量驗證和整車布置不是五個分散指標，而是一組互相牽動的系統約束。

如果只看“自研”兩個字，很容易把問題理解成供應鏈替代。但主驅逆變器不是孤立模塊，SiC芯片怎么連接、模塊怎么散熱、銅排怎么布置、控制引腳怎么引出、H3TRB怎么驗證，最后都會回到續航、空間、成本和量產節奏。理想LPM有意思的地方，就在于它把這些指標放到同一套整車坐標里討論。

一、理想LPM的核心

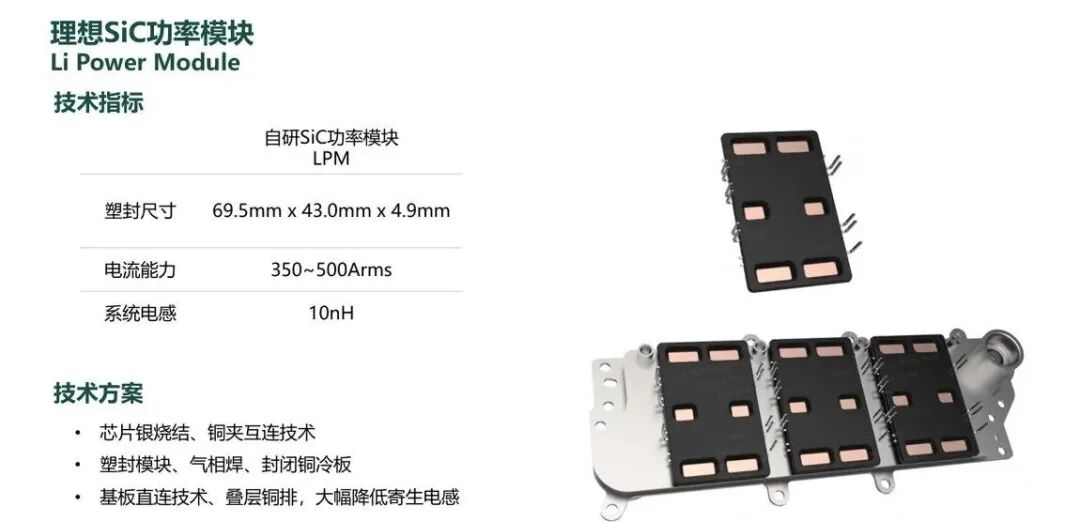

理想 LPM 的核心，是從模塊級低電感走向系統級低電感。理想給出塑封尺寸、電流能力和10nH系統電感，同時列出芯片銀燒結、銅夾互連、塑封、氣相焊、封閉銅冷板、基板直連和疊層銅排等方案。

圖片來源：理想汽車

二、趨勢正在變化：模塊優勢必須轉化為整車空間和續航收益

這里，我們把理想把自研模塊的優勢可以從三個層級定義：

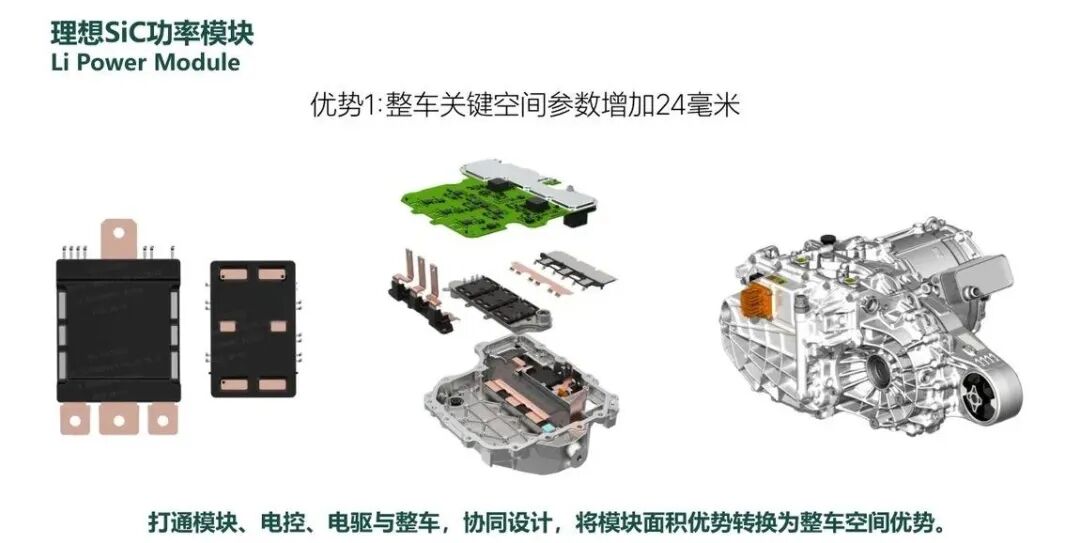

• 整車關鍵空間參數增加24mm

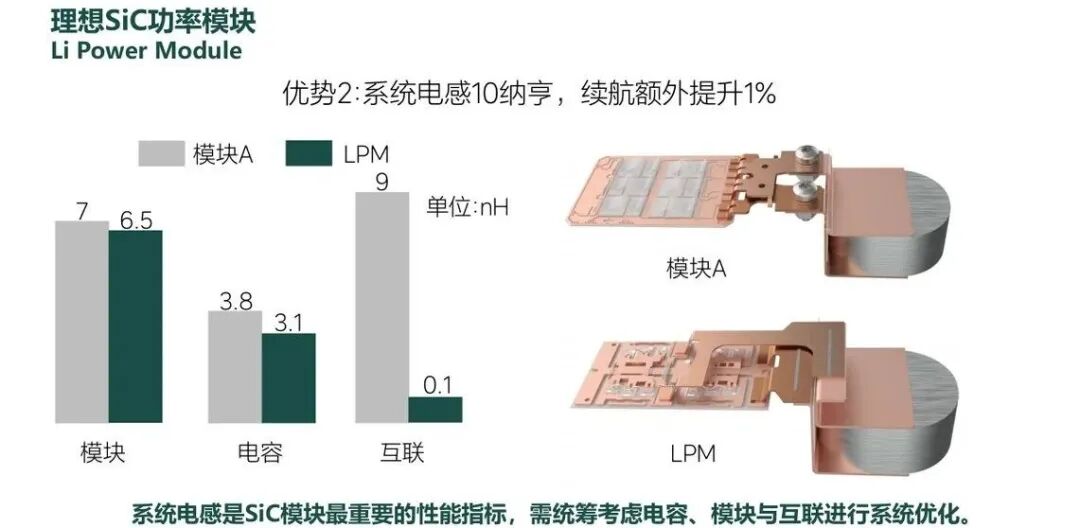

• 系統電感10nH并帶來額外1%續航提升

• 高質量高可靠通過海量驗證和自動化檢測保障。

這背后的邏輯是什么呢？我們從LPM以下幾點特征來解釋下：

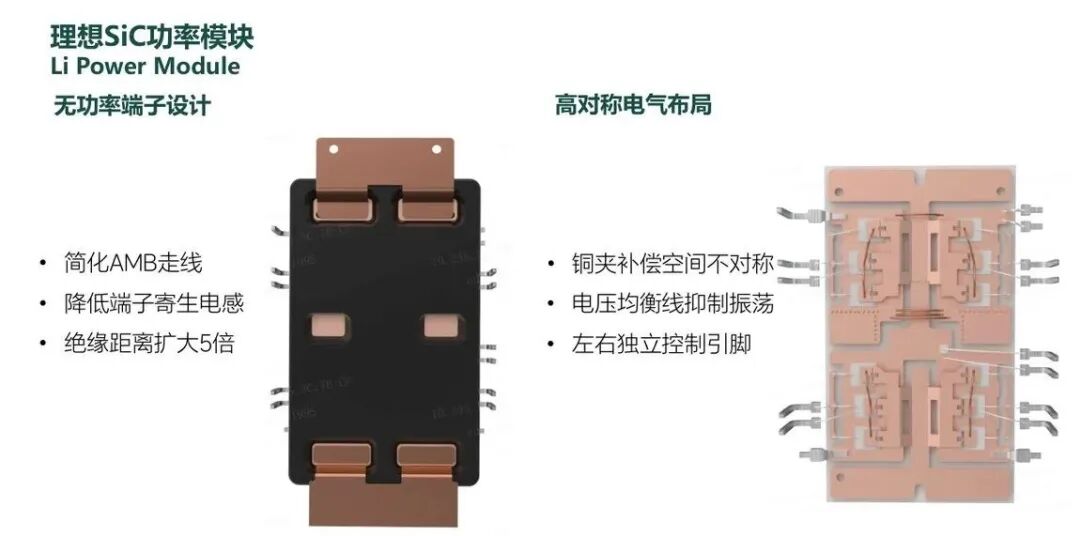

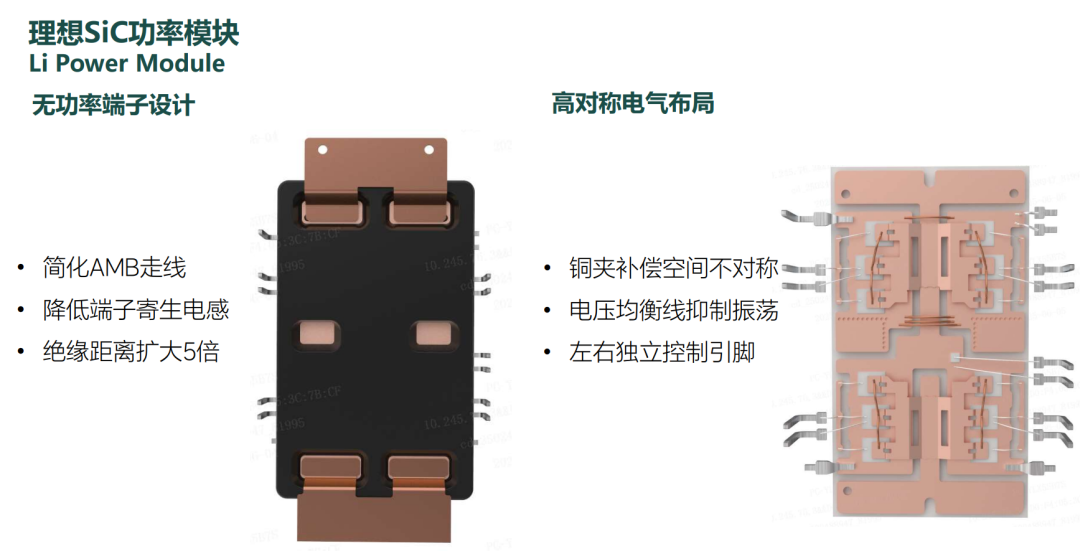

• 無功率端子設計和高對稱電氣布局，用于降低寄生電感并擴大絕緣距離；

• 封閉銅冷板全橋取消密封圈和壓塊，減少泄漏風險和裝配工序；

• 低電感需要模塊、電容和互聯一起優化，而不是只優化封裝內部；

• 可靠性驗證覆蓋樣品、壽命建模、生產檢測和整車多層級驗證。

圖片來源：理想汽車

三、本質上，這是封裝、電控和整車協同設計的案例

另外想提的一點是：理想汽車極簡的電控設計，對電控來說，結構少一層，制造風險就少一層。

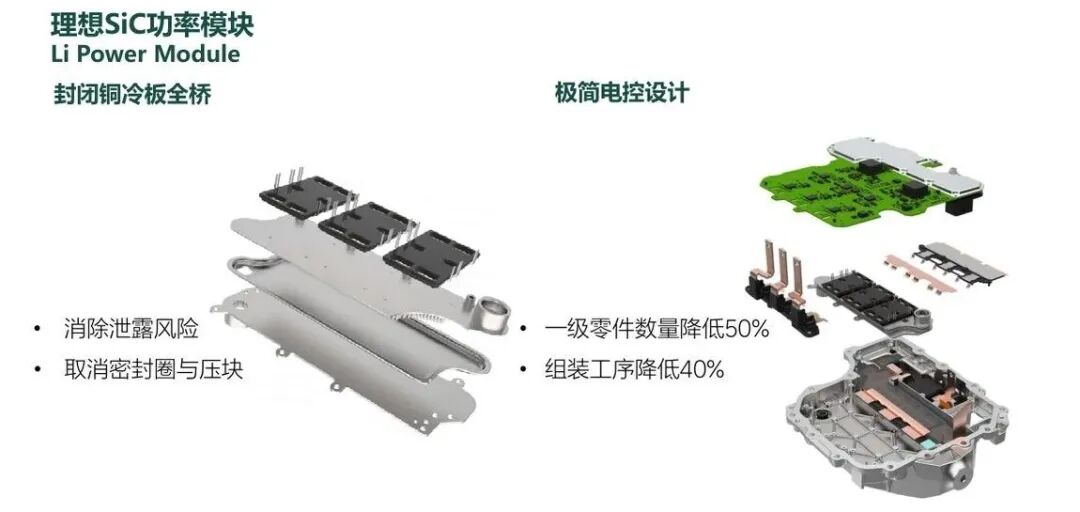

首先，功率模塊越小，熱和裝配越不能分開看。封閉銅冷板全橋的價值，不只是冷卻能力，而是把冷卻通道、密封邊界和電控裝配復雜度一起重新收斂。具體設計細節有：消除泄露風險、取消密封圈與壓塊，這說明Li瞄準的是量產裝配中的實際失效點。

經統計，一級零件數量降低50%，組裝工序降低40%，這背后是把密封件、壓緊件、裝配定位和一致性控制的負擔一起拿掉。對于高功率密度主驅系統，這類簡化往往比單純提高冷卻流量更重要。

圖片來源：理想汽車

四、核心矛盾：SiC模塊越集成，可靠性驗證越不能只看單項試驗

這是全文最關鍵的工程判斷。

LPM 用塑封、銅夾、銀燒結、封閉冷板和低電感互聯換來體積與性能收益，但這些方案會引入新的界面和工藝風險。

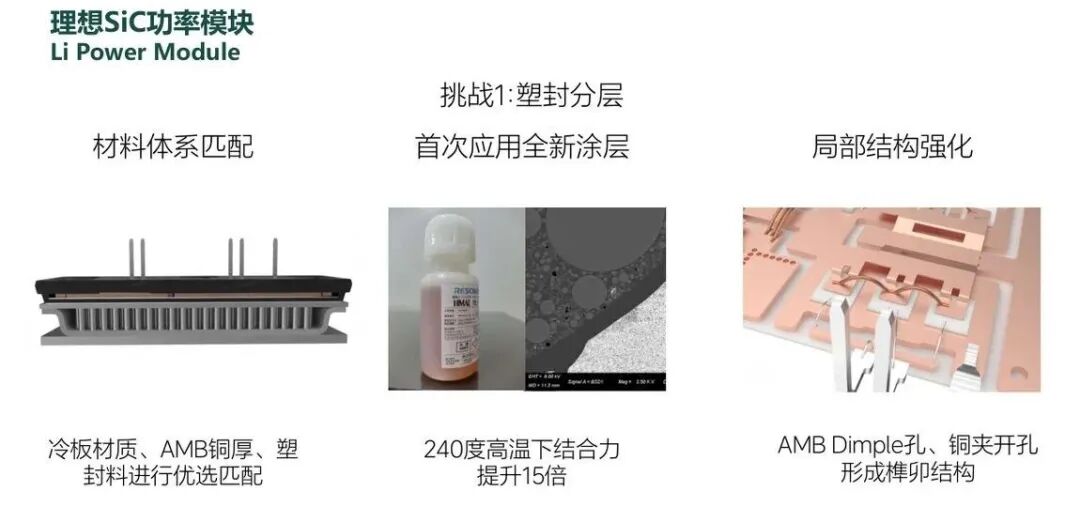

但問題在于： 塑封分層、焊接可靠性、H3TRB、離子污染、清潔度和納米級缺陷都會影響模塊壽命。越是高集成結構，失效越可能來自材料體系、局部結構、界面處理和生產環境的組合。

這會導致： 模塊開發不能停留在樣件性能，而必須用多層級、海量樣本和全流程檢測覆蓋浴盆曲線全階段，否則低電感和小型化收益可能被量產失效率抵消。

因此： 自研SiC模塊的評價重點，應從單個參數轉向“性能指標加可靠性驗證加生產質量閉環”。只有把100%自動化、AOI、SAT、AXI、老化和整車驗證連起來，模塊優勢才可進入量產。

圖片來源：理想汽車

五、核心洞察：主驅模塊會越來越像整車平臺件，而不是通用電子元件

最后總結下，理想LPM SIC模塊的意義，是把SiC功率模塊從半導體封裝問題，推進到整車平臺問題。模塊尺寸、電感、冷板、可靠性和空間收益共同決定逆變器和電驅系統的競爭力。

圖片來源：理想汽車
