▲ PCB嵌入式封裝真正卡住的地方，已經不是“能不能把芯片埋進去”，而是埋進去之后，底部連接、頂部厚銅、絕緣熱路、C-SAM、熱循環和量產電參測試能不能一起穩定。
● 本篇技術報道來自大乙半導體/香港大學黃明欣老師在7月初TMC2026的演講，主題核心是：用固態銅降低熱循環下的塑性應變，用低孔隙率連接壓住界面熱阻，再用D-Cell（標準化芯片嵌入單元）和全檢電參把嵌入式功率模塊推向可復制制造。
這篇我們聚焦于：PCB嵌入式封裝技術，準確的說法應該是銅燒結在功率模塊嵌入式領域的應用方法和思考。

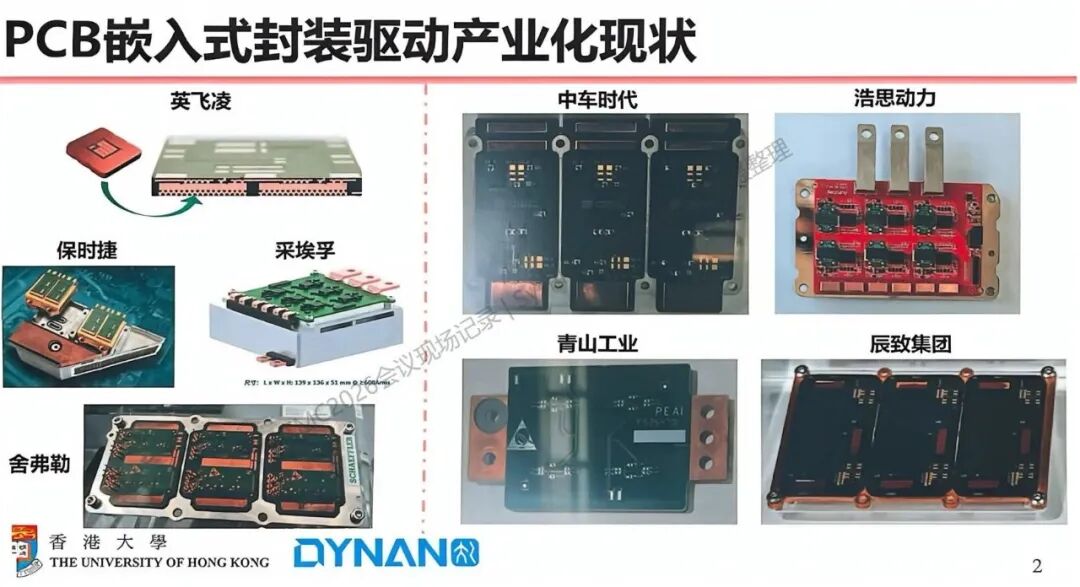

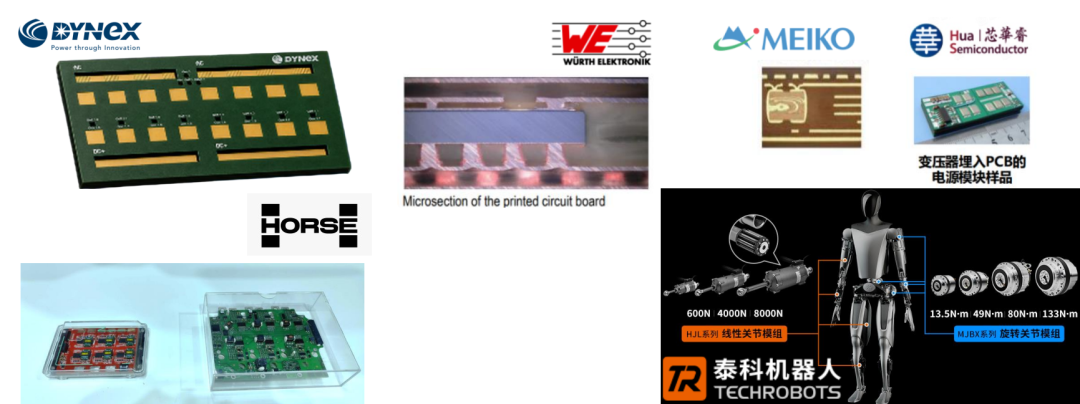

從產業化現狀看，2026年P(guān)CB嵌入式封裝已經進入多個公司的樣品和小批量探索階段。現在真正的問題不在于“有沒有做出來”，而在于：量產時每一顆模塊都要面對同樣的絕緣、連接和測試門檻。只要這些邊界沒有定義清楚，樣品越漂亮，量產風險反而越容易被低估。
先說一個判斷：嵌入式功率模塊走向量產以后，競爭點會從“結構是否新”轉向“材料、工藝和測試能不能說清楚”。如果只是展示一個D-Cell（標準化芯片嵌入單元）樣件，行業并不缺；真正缺的是：把芯片交給誰、誰來燒結、誰來測靜態電參、誰來承擔后續動態和短路驗證，這些邊界必須提前分清。
黃明欣老師在現場提到了一個很關鍵的視角，這條路線不是簡單把銀燒結換成銅燒結，而是在解決三組現實矛盾。
第一，1200V級器件需要高擊穿絕緣和高導熱絕緣同時成立；
第二，PCB板廠希望芯片頂部銅更厚，晶圓廠又不愿意在整片晶圓上做過厚電鍍；
第三，D-Cell做完以后如果反復做動態、短路和UIS（非箝位感性開關）測試，反而可能把好芯片提前打傷。
因此，這篇前瞻洞察，我們重點關注三件事：界面能不能可靠連接？熱循環之后連接面積能不能保持？最終有沒有一套適合量產的電參和無損檢測流程？

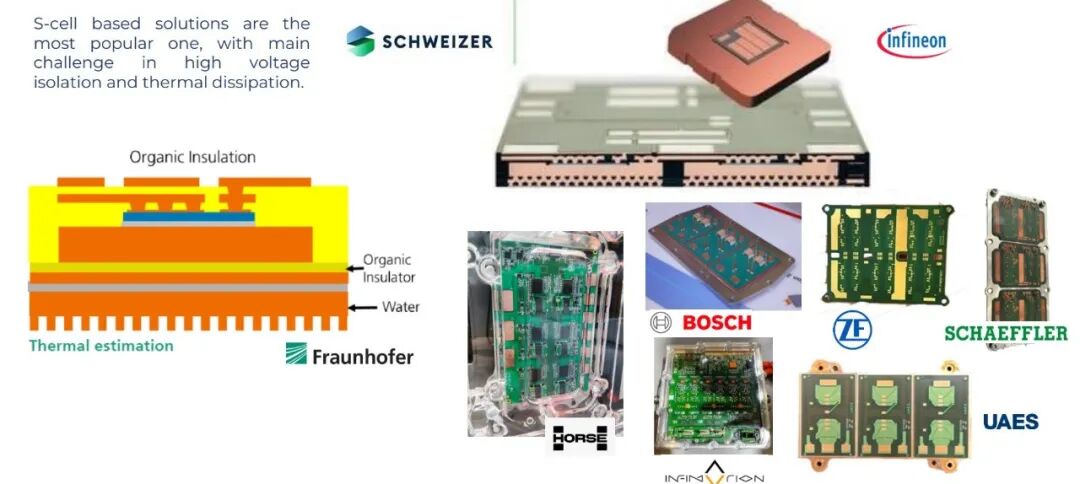

PCB嵌入式封裝的收益不再做贅述了，這里想說的關鍵是：把芯片放進PCB或類似層壓結構這種形式，一旦進入車規功率模塊和主驅應用，其所帶來的收益就必須先經過高壓絕緣和熱可靠性的拷問。
1200V SiC器件下面如果使用絕緣膠層，材料通常是聚合物基體加陶瓷填料，例如氧化鋁、氮化鋁或其他高導熱填料。問題在于，填料加得越多，導熱率越容易上去，但界面結合力、加工性和長期可靠性就會變難。
所以，這里真正卡住的不是有沒有高導熱材料，而是高導熱、高絕緣和強粘接能不能同時成立。
因此，連接可靠性是實現量產必須跨國的門檻。
現實是，銅的熱膨脹系數明顯高于SiC，冷熱線循環時銅基座和芯片之間會形成剪切應力，如果中間連接層既沒有足夠韌性，也沒有足夠低的孔隙率，TST（溫度循環測試）里很容易把界面逐步拉開。
星球補充看點
本章先把量產卡點講清楚。相關圖件、挑戰分類等更多內容請在「SysPro電力電子技術」知識星球查閱，適合需要繼續核對嵌入式封裝導入邊界的讀者。
另一個容易忽略但不得不重視的點是：頂部厚銅的參數選擇。
PCB板廠在激光打孔時希望芯片頂部銅更厚，因為銅層太薄時，打孔工藝窗口很窄，板廠稍有高度誤差或能量波動，就可能傷到芯片本體，影響良率。
但晶圓廠的立場并不一樣。整片晶圓上做較厚電鍍銅，往往要經歷80到100°C量級的電鍍過程，晶圓尺寸越大，熱應力和翹曲越難控制。到了6英寸、8英寸以后，翹曲還會影響后續切片和分片。所以，目前行業里“十幾微米”頂部銅厚度，本質上不是一個天然最優值，而是PCB加工窗口和晶圓加工窗口之間的折中。

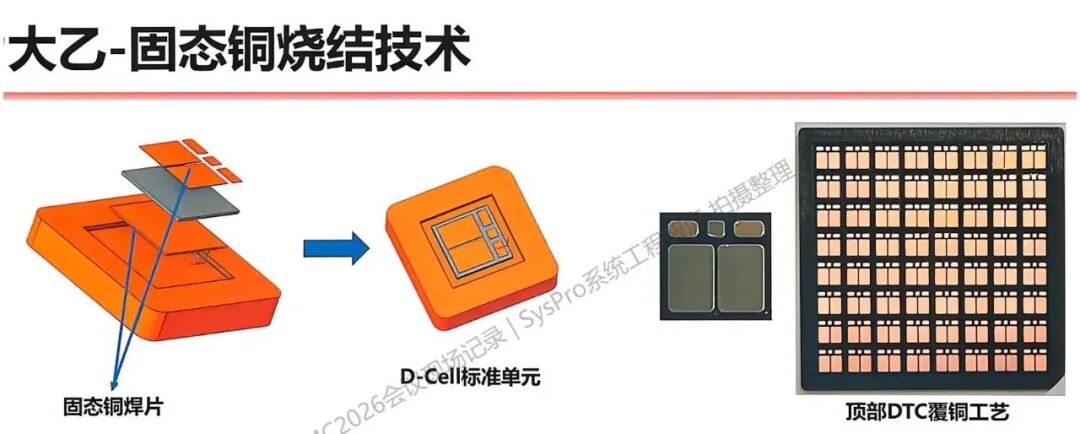

大乙的路線換了一個切入點：不要求晶圓廠在整片晶圓上做特別厚的頂部電鍍，而是在單顆芯片層面使用固態銅片燒結，這也是大乙最與眾不同的地方。
具體而言：頂部DTC（Die Top Cu，芯片頂部銅）可以按30微米甚至50微米定義，銅片厚度公差可以控制在約正負1到2微米，而普通芯片厚度公差往往在約正負10微米量級。
這么做有什么好處呢？
出發點還是良率，因為這把問題從“晶圓廠要不要為嵌埋封裝改一條特殊工藝線”，轉成“模塊或封裝環節能不能在單顆芯片上穩定加厚銅”。更重要的是，這一路線可以兼容今天常見的Ni/Pd/Au芯片金屬化體系，模塊廠和車廠不必一開始就綁定特殊RDL或?qū)Ｓ镁A制程。
星球補充看點
這一章保留厚銅工藝窗口的核心判斷，對應的D-Cell結構、DTC覆銅示意和工藝數據可在「SysPro電力電子技術」知識星球查閱，便于判斷這條路線對現有芯片供應鏈的適配程度。
下面從理論角度解釋下大乙半導體選擇銅片的邏輯。

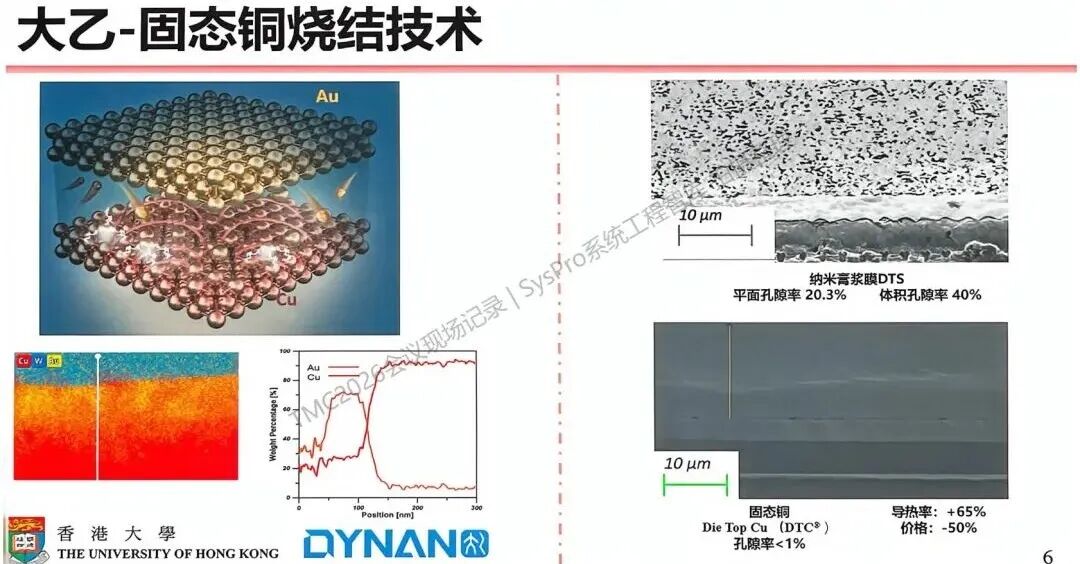

原因并不是因為“銅燒結比銀燒結便宜”，這背后的出發點是為了可靠性。想解釋清楚這個問題要回到材料疲勞：冷熱線循環時，中間連接層既要承受塑性變形，又不能讓孔洞擴展成貫通裂紋。
通過Coffin-Manson疲勞模型可以對這一選擇背后邏輯進行解釋：...(知識星球發布)
另一個關鍵點是低溫擴散：...(知識星球發布)
星球補充看點
這一章涉及材料機理和界面形貌，相關顯微結構、孔隙對比和材料參數請在「SysPro電力電子技術」知識星球查閱
嵌入式封裝還有一個容易被忽略的地方：界面連接再好，如果底部絕緣導熱材料不夠強，熱表現可能反而不如傳統DBC或AMB基板模塊。這里也是黃老師介紹的重點。

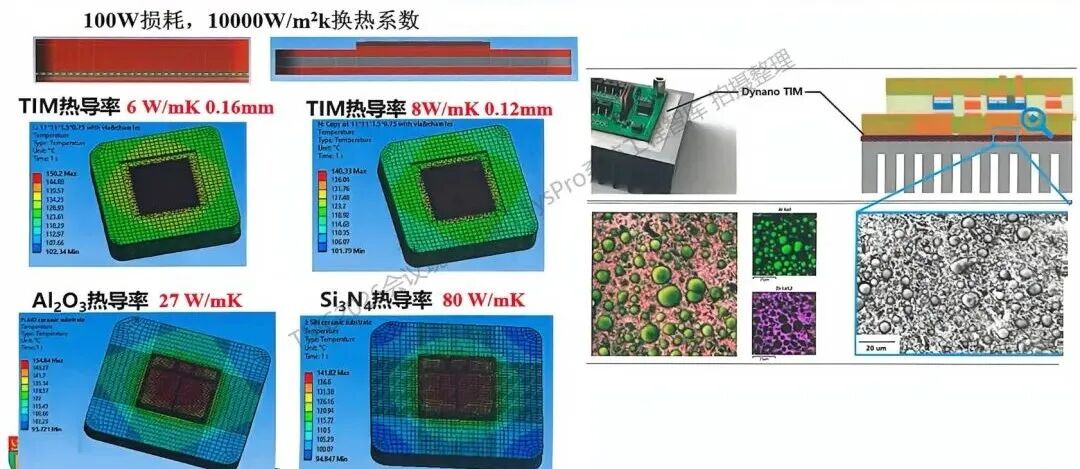

下圖式大乙對高導熱TIM（熱界面材料）和絕緣陶瓷材料作對比，就是在提醒：熱路不是只看芯片頂部和底部燒結，還要看絕緣層厚度、導熱率和真實測試方法。
測試策略是讓產品從概念走向成熟的核心，不能機械疊加。
芯片來料在CP階段已經做過測試，D-Cell燒結完成后，最需要確認的是芯片有沒有在壓接、加熱和燒結過程中被損傷...(知識星球發布)
下面看看靜態電參和C-SAM（超聲掃描顯微檢測）的結果：...(知識星球發布)
再往后看TST結果...(知識星球發布)
星球補充看點
這一章先講清測試邊界和可靠性判斷。具體測試條件、C-SAM圖像、電參項目和TST數據請在「SysPro電力電子技術」知識星球查閱
從應用角度看，嵌入式GaN或SiC模塊最先容易打動人的場景，往往不是普通逆變器，而是對體積、重量和熱路徑極端敏感的系統。

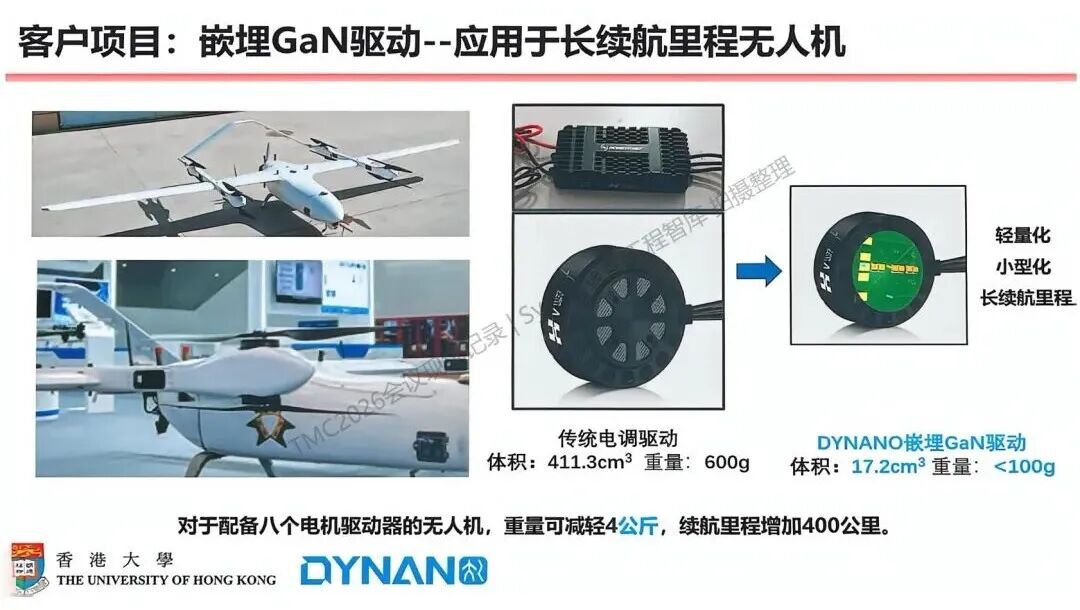

長航時無人機就是一個典型例子：傳統驅動若仍使用較大的IGBT功率單元，體積和散熱都會吃掉系統余量；嵌入式GaN驅動把功率級做小之后，減重會直接轉化為航程或載荷空間。
機器人關節和靈巧手的邏輯類似，但器件選擇更可能偏向GaN。原因是關節驅動更看重小型化、高頻、高功率密度和布線簡化。若驅動、控制和功率器件能在更小的圓形PCB或關節空間內集成，熱阻降低、布線縮短和電流紋波控制才會成為真正收益。

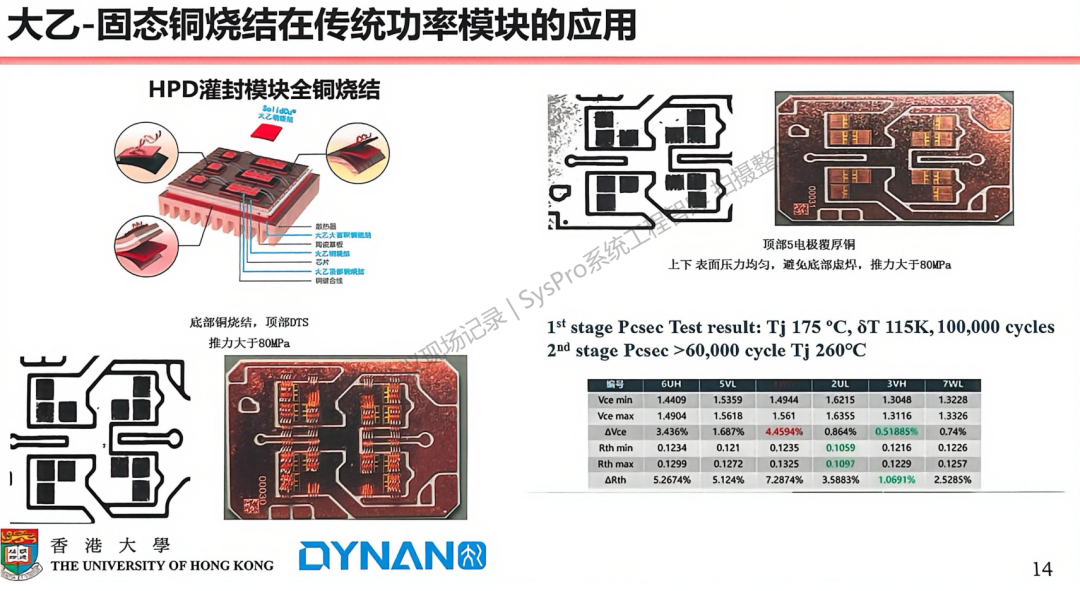

最后，除了嵌入式封裝，固態銅燒結在傳統模塊也有很強的應用潛力：在傳統功率模塊上，頂部DTS燒結也是一個更接近落地的方向。銅對銅連接可以減少銀層帶來的遷移和電遷移隱患，且溫度、壓力和引線鍵合流程與現有模塊工藝更容易銜接。
