第一性原理在Tesla逆變器中是如何應用的？20年路、4代產品、2種封裝、1種方案

導語：致瞻科技團隊自2014年起在碳化硅MOSFET應用領域深耕，為了更好迎合市場發展的需求，致瞻科技團隊基于第一性原理，從工程師思維轉向工程商人思維，針對氫能、電動汽車空調壓縮機及液冷超充領域推出全碳化硅控制器產品，迅速引領市場技術路線，為碳化硅行業開辟新細分市場。

致瞻科技這一轉變基于Elon Musk所提的第一性原理，即基于物理本質和經濟學的模型化思維，特別是成本模型，該模型在Tesla的業務邏輯中得到了全面應用，從產品戰略到供應鏈管理，均以實現體系化降本為目標。

今天我們一起來學習下來自致瞻科技的主題匯報《特斯拉碳化硅主驅逆變器技術演進路線解析》，作者：董家展、白淼光、鄭福軍、孫萌萌、付士俊、崔建勇、朱楠、徐賀。主要回答了下面幾個問題：

• 致瞻科技如何"破繭重生"？給行業的啟示？

• 第一性原理是如何在Tesla主驅逆變器設計中應用的？
• Gen4逆變器相較于Gen3有哪些顯著的提升？
• 是如何通過優化設計和創新實現優化和降本的？
• Tesla是如何通過Hybrid Si/SiC減少75%的碳化硅用量的？有什么局限性？

• 4.1 系統表現、Gen3的缺陷與產生機理

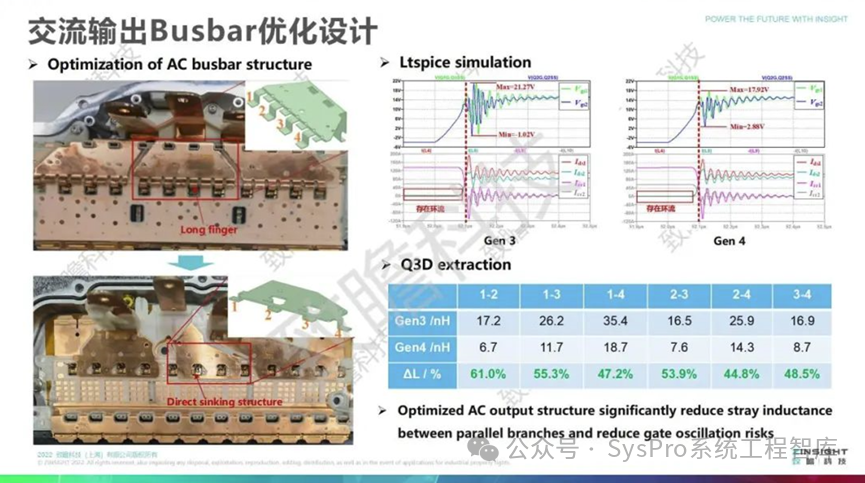

• 4.2 交流輸出Busbar優化設計

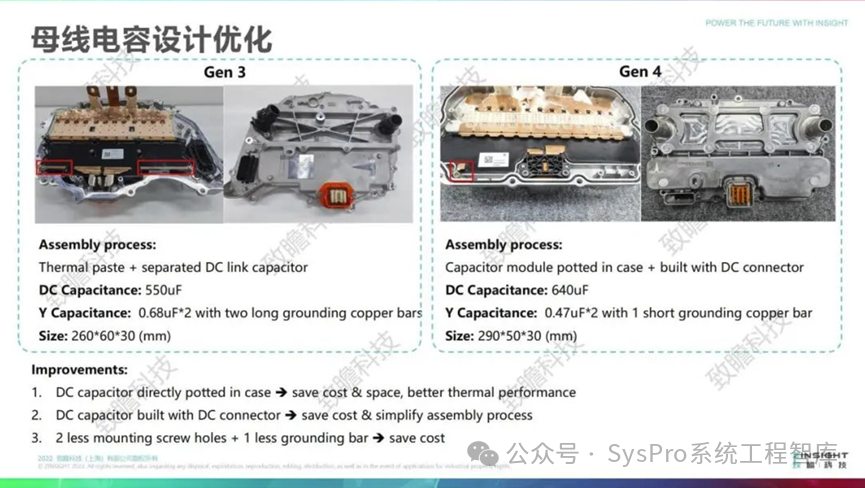

• 4.3 母線電容設計優化
• 4.4 母線銅牌回路設計優化
• 4.5 功率銅排工藝改進
• 4.6 電路設計對比
• 4.7 驅動電源設計
• 4.8 輸出電流采樣的優化
• 4.9 驅動電路設計優化
• 4.10 工藝設計的優化
• 4.11 工藝過程的優化

01

致瞻科技的"破繭重生"與行業啟示

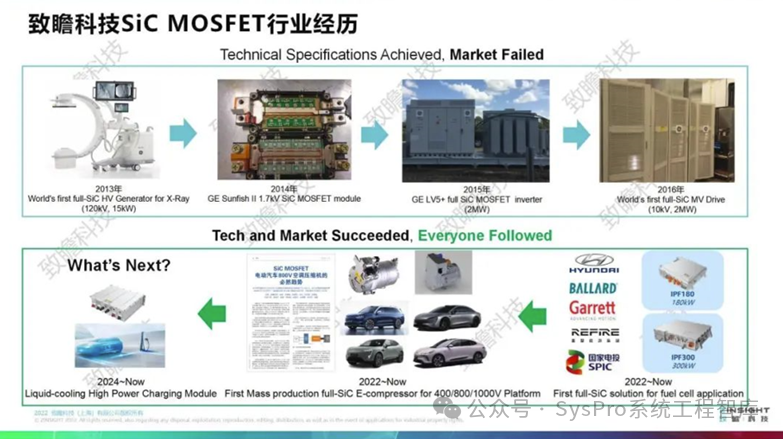

下圖展示了致瞻科技從2013年到2024年產品發展路線。

致瞻科技團隊自2014年起在碳化硅MOSFET應用領域深耕，憑借來自美國GE全球研發中心的核心團隊，成功開發了多項業內首創產品，包括全球首個10kV母線、2MW的全碳化硅中壓逆變器。然而，市場的反饋卻并未如預期般熱烈，技術的先進性并未能迅速轉化為市場份額。這一時期的挫折，讓致瞻科技深刻反思，開始探索新的發展方向。

在此之后，致瞻科技的團隊成員轉變思維方式，從工程師思維轉向了工程商人的思維，先后在業內首推了針對氫能、電動汽車空調壓縮機及液冷超充領域的全SiC控制器產品。產品一經推出，便迅速引領并主導了市場上的技術路線，為碳化硅行業開辟了新的細分市場。這一經歷帶給致瞻科技深刻的啟示：只有技術和市場均成功，才會有人跟隨前行。

那么，這個思維的轉折點在哪里呢？我們繼續向下看。

圖片來源：致瞻科技

02

特斯拉產品設計的底層邏輯

致瞻科技的這一轉變正是基于Elon Musk所提的第一性原理：基于物理本質和經濟學的第一性原理，并嘗試采用模型化的思維來分析事物，這個模型就是“成本模型”。

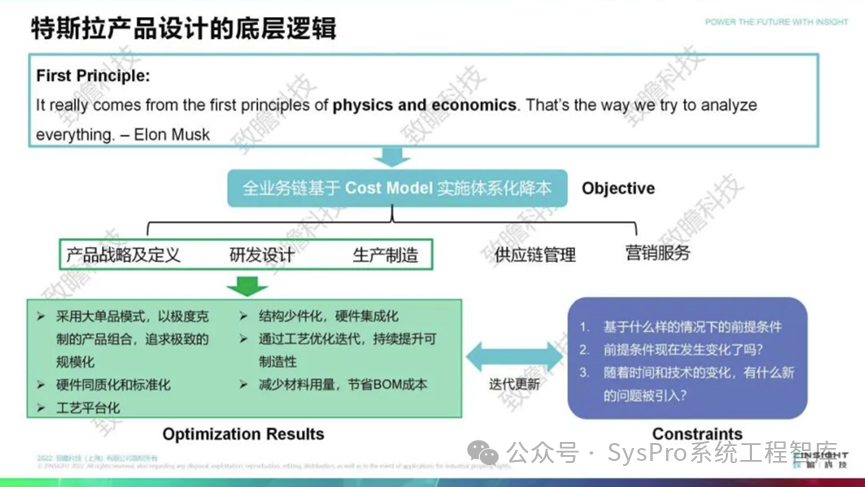

分析Tesla的業務邏輯，你會發現它全業務基于Cost model來實施體系化降本，從產品戰略及定義、研發設計到生產制造、供應鏈管理、營銷服務等各個方面。比如推出單品爆款車型、大壓鑄技術、18650電池的規模化應用、碳化硅器件的應用、熱管理設計革新、整車組裝工藝創新等，無不印證著這個理念。如下圖所示。

具體到逆變器層級，第一性原理體現在以下幾點通用的手段：

• 1.采用大單品模式，以極度克制的產品組合，追求極致的規模化降本；
• 2.硬件的同質化和標準化；
• 3.工藝的平臺化；
• 4.結構少件化；
• 5.硬件集成化等方面。

在這個優化過程中，我們也要時刻注意約束條件隨時間或技術發展的變化。比如，當時的前提條件是什么，現在是否發生了變化？以及這些變化會引入什么新的問題？在這個優化過程中，結果也會隨實時變化進行迭代更新。

下面致瞻科技以Tesla主驅逆變器為對象，探究了他們是如何在前后幾代產品路演中落實這一理念的？

03

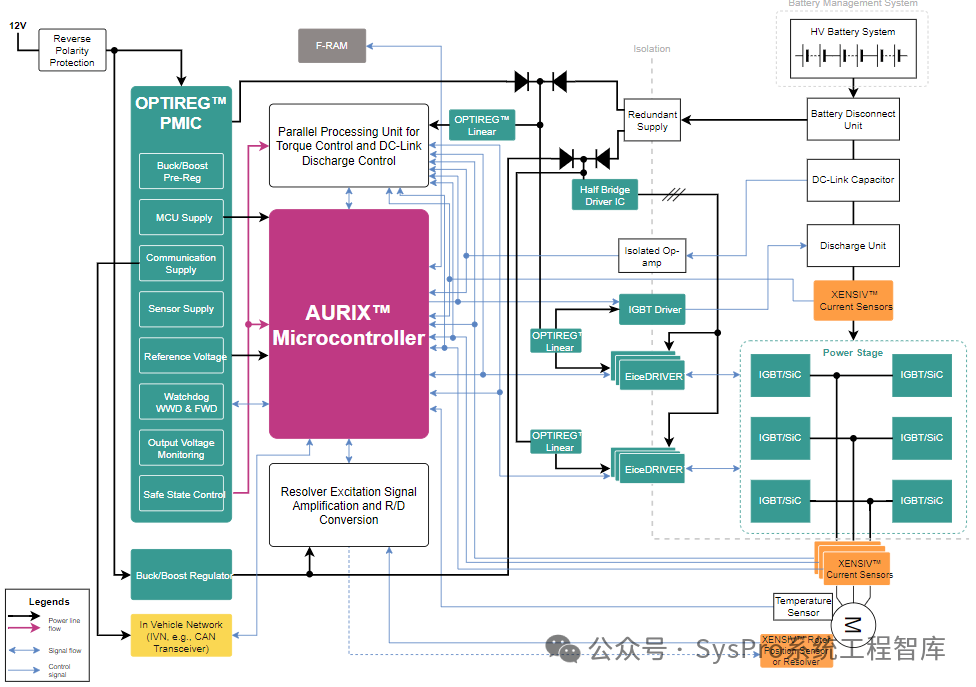

特斯拉主驅逆變器：20年、4代、2種封裝、1種設計

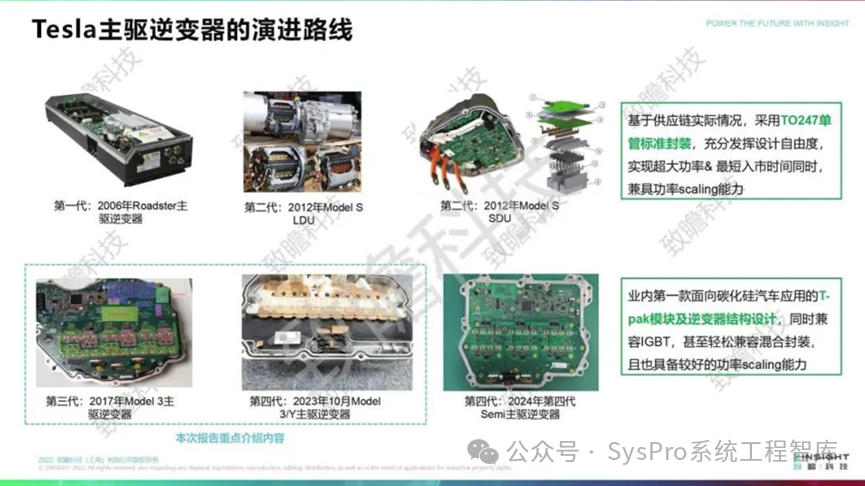

下圖展示了Tesla主驅逆變器前后四代的演進路線。

針對第一代和第二代主驅逆變器，基于當時市場供應情況及其供應鏈整合能力，Tesla采用了TO247單管封裝，通過充分發揮工程設計自由度，在實現超大功率輸出和最短入市時間的情況下，仍具備較好的功率擴展能力。而2017年及以后推出的第三代和第四代逆變器，則首創了業內第一款面向車規級碳化硅的器件封裝形式和逆變器結構設計，同時兼容IGBT封裝甚至混合器件封裝，也具備較好的功率擴展能力。

近二十年來，特斯拉僅采用兩種器件封裝形式、兩個生產工藝平臺，所有車型均復用同一逆變器設計，充分發揮了大單品戰略精髓。

04

特斯拉Gen3和Gen4主驅逆變器的主要差異

(知識星球發布)

• 4.1 系統表現、Gen3的缺陷與產生機理
• 4.2 交流輸出Busbar優化設計
• 4.3 母線電容設計優化
• 4.4 母線銅牌回路設計優化
• 4.5 功率銅排工藝改進
• 4.6 電路設計對比
• 4.7 驅動電源設計
• 4.8 輸出電流采樣的優化
• 4.9 驅動電路設計優化
• 4.10 工藝設計的優化
• 4.11 工藝過程的優化

4.1.1 系統表現

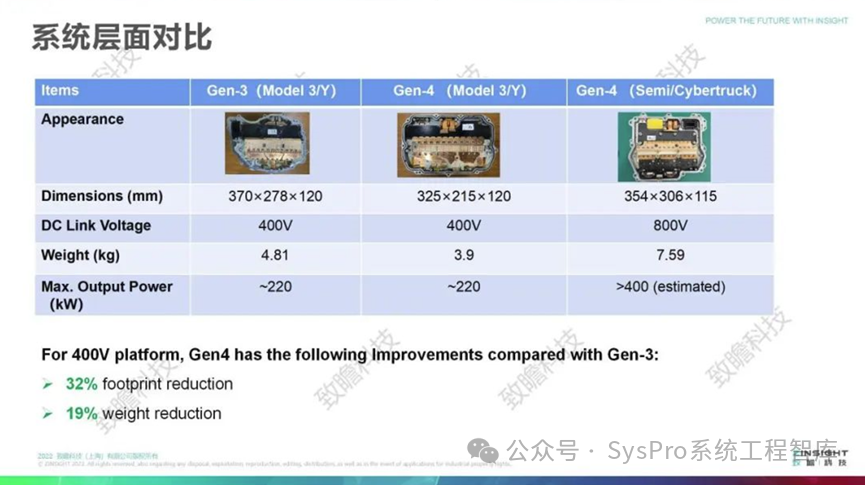

針對400V平臺，Gen4相較于Gen3逆變器在功率密度和重量上有顯著的提升：實現32%體積和19%重量減少，同時預計最大輸出功率超過400kW（Semi/Cybertruck車型）。如下圖所示。

圖片來源：致瞻科技

4.1.2 Gen3的缺陷

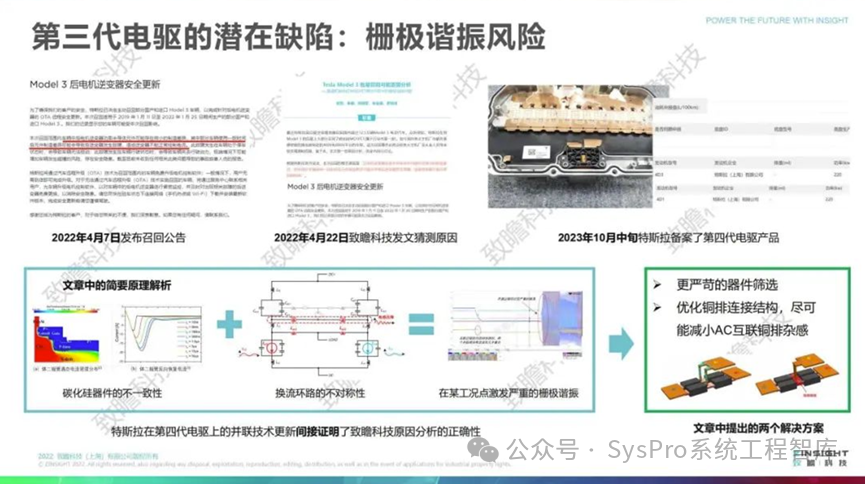

除了宏觀上指標之外，Gen4相較于Gen3，其中一個較大的改動是極大規避了柵極諧振風險。致瞻科技科技認為這是Gen3電驅存在的一個主要缺陷。

2022年4月7日，Tesla發布召回公告，隱晦地說明了半導體的一致性差異問題。這個問題致瞻科技在2020年項目開發中遇到過，并就此提展開過詳細的分析并提出了相應的解決方案，在業內引起了不小的反響。

這個事情發生的一年后，特斯拉發布了Gen4電驅，其新的逆變器產品按照致瞻科技給出的解決方案進行了改良，基本印證了之前的猜測。

圖片來源：致瞻科技

4.1.3 缺陷產生的機理

致瞻科技對上圖提及的柵極諧振問題給出了機理和解決方案說明：

問題機理：碳化硅由于其材料及工藝的特殊性，再結合實際工作工況的差異性，導致器件的差異表現難以完全避免，尤其是碳化硅體二極管反向恢復特性（差異）。再疊加換流環路不對稱性，容易在某些工況點引發嚴重的柵極諧振，長久會造成器件失效。

那么，特斯拉是如何解決這一問題的呢？
