作為車輛底盤系統的核心技術之一，懸架技術正經歷從被動到主動的根本性變革。主動懸架不僅徹底改變了車輛動態特性，更重新定義了駕乘體驗與安全邊界。本文將深入探討主動懸架的技術原理、核心組件與未來發展方向。
一、技術演進：從被動懸架到主動懸架
傳統懸架系統基于彈簧和阻尼器的物理特性工作，只能在特定頻率范圍內優化車輛性能。半主動懸架通過可調阻尼器部分改善了這一局限，而主動懸架則通過獨立力作動器完全突破了被動元件約束，實現了對車身姿態的精準控制。

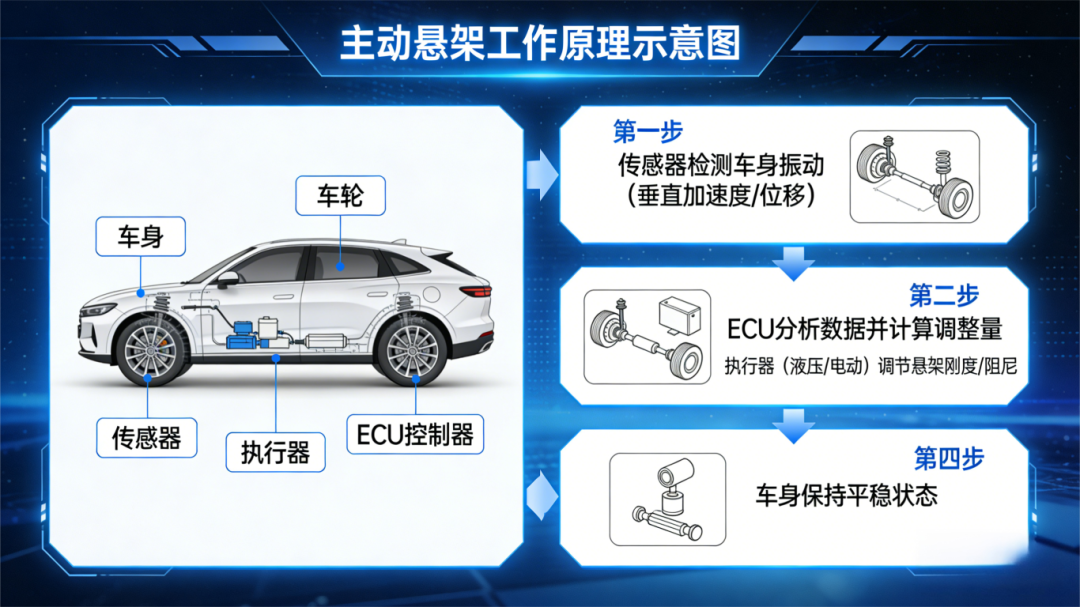

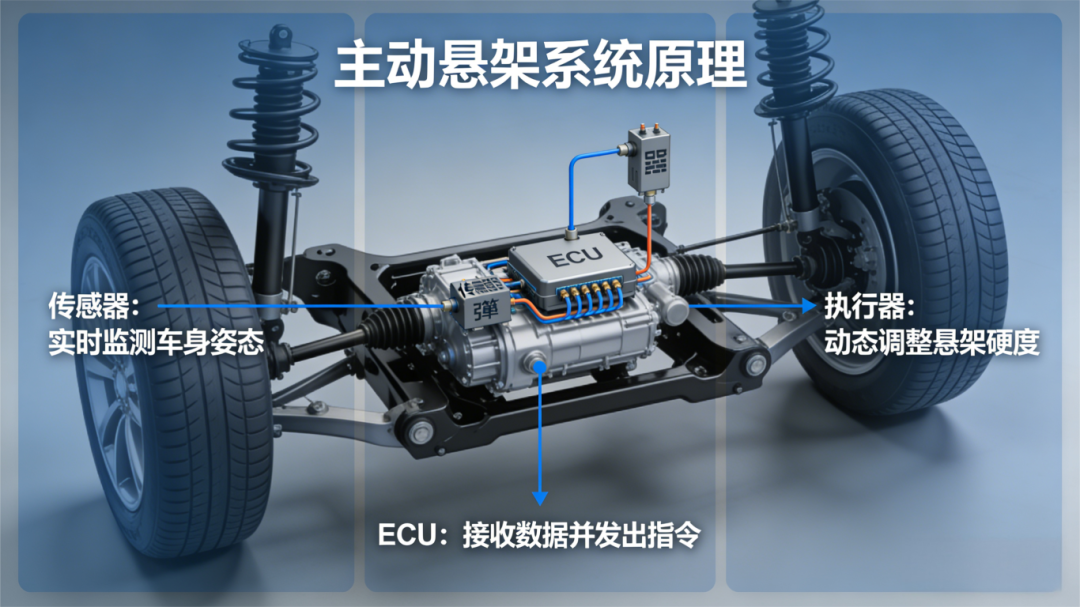

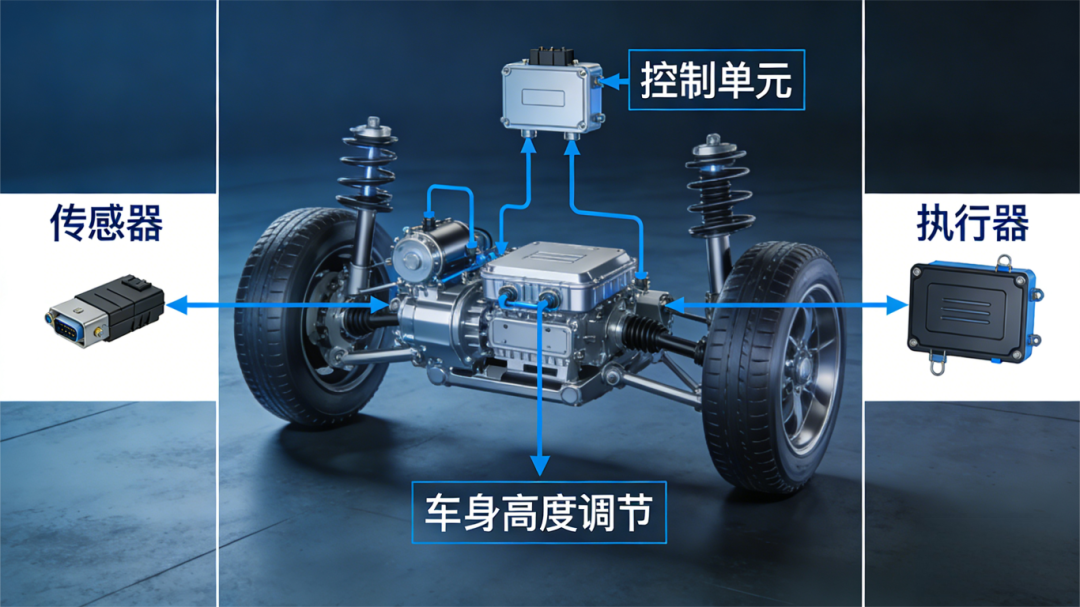

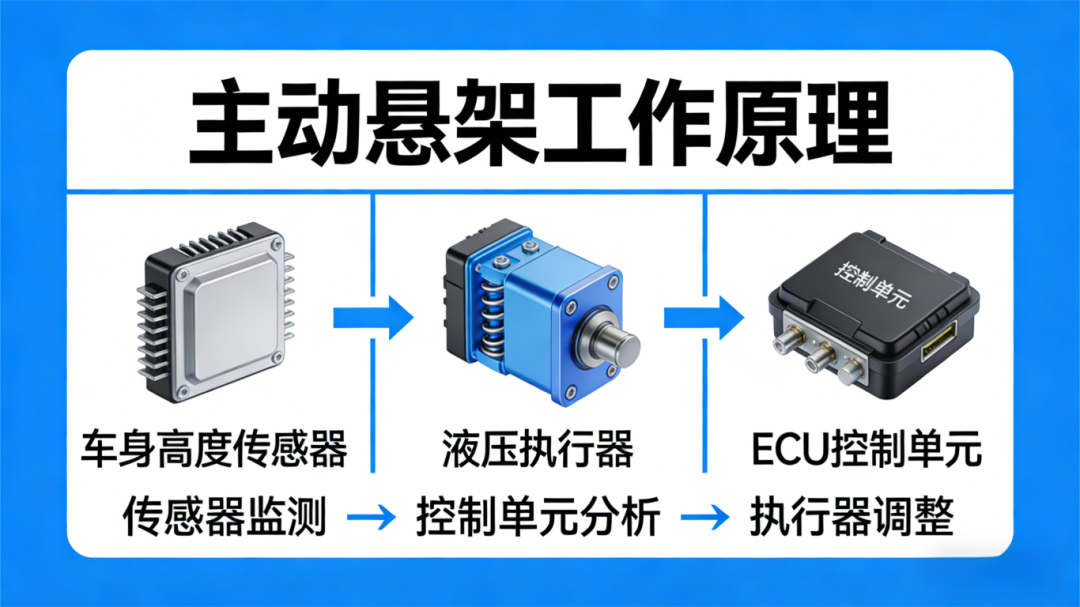

現代主動懸架系統通常包含以下核心組件：
?高動態力作動器（電磁式或液壓式）
?多軸慣性測量單元（IMU）
?車輪位移與車身高度傳感器
?高帶寬控制器與實時算法
?能量回收與管理子系統
二、核心作動器技術：三大路徑并行發展
1. 液壓主動懸架
以奔馳Magic Body Control和奧迪AI Active Suspension為代表，采用高壓液壓泵驅動各輪獨立作動器。最新一代系統工作壓力可達200bar以上，響應時間低于10ms。雙閥芯精細控制技術實現了壓縮與回彈行程的獨立調節，配合車身攝像頭預掃描功能，可提前識別路面不平度并調整懸架剛度。
2. 電磁主動懸架
最具代表性的是Bose電磁懸架系統（后被ClearMotion收購發展），采用直線電機原理。其最大優勢在于響應速度極快（<5ms），且能量可雙向流動。ClearMotion的CM1系統已實現“每輪1kW”的功率水平，不僅能主動抵消路面振動，還能回收部分振動能量。
3. 空氣主動懸架
保時捷PDCC、寶馬Executive Drive等系統融合空氣彈簧與主動防傾桿技術，通過高速比例閥與電動液壓作動器協同調節，可在0.1秒內產生高達1200Nm的抗側傾扭矩，顯著改善車輛彎道穩定性。新一代系統采用解耦設計，獨立控制垂向舒適性與側傾穩定性。
三、控制策略：分層架構與智能算法
現代主動懸架控制系統普遍采用三層架構：
上層決策層：基于車輛狀態（速度、轉向角、駕駛模式）和導航/路面預掃描信息，確定全局控制目標。深度學習預測算法開始應用于此層，通過歷史數據和實時傳感信息預測最優控制策略。
中層協調層：解決垂向控制與側傾/俯仰控制的耦合問題。模型預測控制（MPC） 在此得到廣泛應用，通過滾動優化解決多目標約束問題。例如在緊急制動時，系統會權衡俯仰抑制與輪胎載荷保持的平衡。
底層執行層：采用自適應滑模控制或魯棒H∞控制，確保在系統參數變化和外部干擾下仍能穩定跟蹤目標力。最新研究引入干擾觀測器技術，實時估計并補償未建模動態。
四、關鍵技術挑戰與創新解決方案
01.能量消耗問題
主動懸架全負荷工作時功率需求可達2-5kW，對車輛能源系統構成壓力，常規行駛場景下功耗可降至數百瓦級。創新解決方案包括：
?混合作動器設計：奔馳eActive Body Control將液壓主動控制與空氣彈簧結合，降低常時能耗
?能量回收集成：ZF開發的GenShock可將振動能量轉化為電能，回收效率達60%
?預測性能量管理：根據路線地形預分配作動能量
02.傳感器融合與狀態估計
精確控制需要全面的車輛狀態信息，但部分關鍵狀態（如輪胎力）難以直接測量。最新方案采用：
?基于慣導與輪速的輪胎力觀測器
?攝像頭與雷達數據融合的路面識別
?V2X通信的道路標高預加載
03.可靠性冗余設計
安全關鍵系統需滿足ASIL-D功能安全等級。前沿設計采用：
?雙繞組電機作動器（各繞組獨立驅動）
?異構傳感器冗余架構
?降級模式下的控制器重構策略
五、行業應用現狀與趨勢
目前主動懸架主要應用于高端車型，但成本下降趨勢明顯。特斯拉新一代Plaid車型搭載的主動懸架成本已降至傳統豪華車系統的40%。博世、大陸、ZF等供應商開發的模塊化主動懸架平臺已實現中型豪華車小批量量產，2025年后將進一步下探至主流中型車市場。
未來技術發展呈現三個明確方向：
?底盤線控化集成：主動懸架作動器線控與線控轉向、線控制動深度協同，實現全域感知、全局決策的底盤域控制
?個性化適應：基于生物識別和駕駛習慣學習的個性化懸架調校
?V2X協同：車輛與基礎設施共享路面信息，實現區域最優懸架控制
六、主動懸架重塑底盤技術邊界
主動懸架技術已從實驗室走向量產，其意義遠超單純舒適性提升。通過實時精確的力控制，它正在重新定義車輛動力學邊界，為自動駕駛時代的底盤控制提供了關鍵執行能力。未來隨著成本下降和技術成熟，主動懸架將從豪華配置逐漸普及，成為智能汽車的核心技術支柱。
