當芯片越做越小，摩爾定律在物理極限前步履蹣跚已是公認的事實，這意味著半導體產業正經歷一場靜默而深刻的變革。這場變革的核心，并非單純依靠縮小晶體管尺寸，而是在封裝領域展開一場“精度革命”——在對準精度、互連密度、表面粗糙度、界面間隙四個維度實現系統性的原子級跨越。這不僅是一組技術指標的提升，更是半導體產業從“如何做得更小”向“如何放得更聰明”的范式轉變。
巨頭競逐，產能為王
所謂對準精度，通俗講就是在微觀世界里“穿針引線”的準確度。在2.5D/3D封裝中，需要將不同芯片的數百個觸點精準對接，偏差必須控制在微米乃至亞微米級別。互連密度則決定了單位面積能容納多少條“信息高速公路”，直接影響芯片的算力輸出。表面粗糙度和界面間隙的精密控制更是核心難點——當芯片通過混合鍵合技術直接“臉對臉”貼合時，接觸面粗糙度必須控制在0.3納米以下，相當于一個原子層的平整度，才能實現無空洞鍵合。

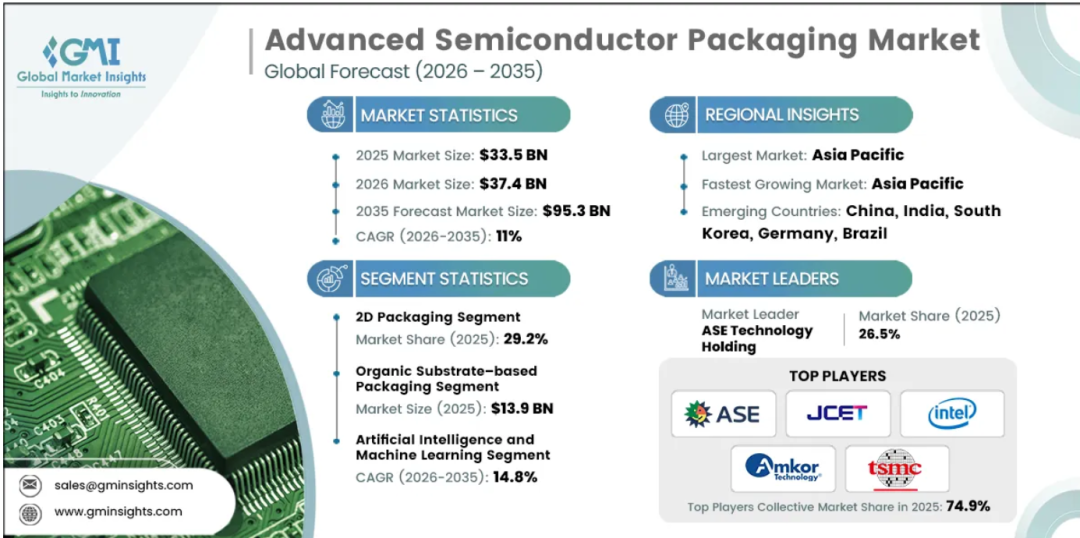

全球先進封裝市場正處于高速擴張期。據Yole數據，全球先進封裝市場規模預計將由2024年的約460億美元擴容至2030年的約800億美元。Global Market Insights的報告則顯示，2025年市場規模已達335億美元，預計2035年將攀升至953億美元，年復合增長率達11%。
這一增長的核心驅動力來自AI大模型、自動駕駛等場景對高性能計算的饑渴需求。臺積電憑借CoWoS技術一騎絕塵——市場數據顯示，2024年全球CoWoS總需求為37萬片晶圓，2025年激增至67萬片，2026年預計將突破100萬片。臺積電的產能擴張同樣驚人：2026年底CoWoS月產能預計達12.7萬片，2027年底將超過17萬片。英偉達一家便占據臺積電CoWoS產能的近60%，博通、聯發科等廠商同樣在“搶破頭”預訂產能。臺積電在美國亞利桑那州的先進封裝廠計劃于2026年第二季度動工，目標2027年底至2028年投產，將導入SoIC、CoW、CoPoS等最前沿技術。
國產先進封裝，歷史性機遇
中國封測產業正迎來歷史性機遇。從市場規模看，2024年中國大陸集成電路封測產業銷售收入達3146億元，同比增長7.14%，預計2025年將突破3303.3億元。全球前十封測企業中中國大陸占據三席——長電科技、通富微電、華天科技，封測是中國半導體產業鏈中與國際差距最小的環節。

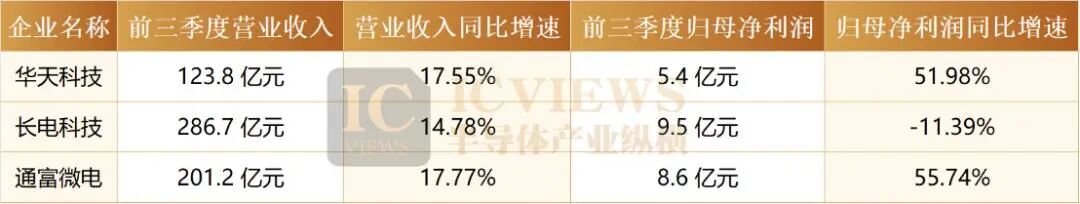

2025年業績表現印證了這一判斷。上半年，長電科技實現營收186.05億元，同比增長20.14%，汽車電子業務營收同比增長34.2%。通富微電營收130.38億元，同比增長17.67%，歸母凈利潤4.12億元，同比增長27.72%，其大客戶AMD數據中心業務同比增長67%帶來強力支撐。華天科技營收77.8億元，同比增長15.81%，汽車電子和存儲器訂單大幅增長。
這些財務數據的背后，是實實在在的技術突破。在精度對準方面，2026年3月，北方華創重磅發布12英寸芯片對晶圓混合鍵合設備Qomola HPD30，成功攻克納米級超高精度對準、微米級超薄芯片無損拾取等關鍵工藝，成為國內率先完成D2W混合鍵合設備客戶端工藝驗證的廠商。該設備在實現高產能的同時，芯片對準精度可達到納米級，末端抖動控制在數十納米級。
同時，在互連密度維度方面，華天科技已掌握DDR5 DRAM封裝技術并實現量產，2.5D/3D封裝產線完成通線；長電科技的XDFOI芯粒高密度多維異構集成系列工藝已實現量產，其CPO解決方案通過先進封裝實現光引擎與ASIC芯片的異構集成，有效破解帶寬瓶頸。
而在表面粗糙度與界面間隙維度方向上，北方華創同步研發的12英寸晶圓對晶圓混合鍵合設備Gluoner R50，集成納米級全域對準、精細界面活化處理、鍵合波控制及大翹曲晶圓自適應等關鍵技術。深圳先進電子材料國際創新研究院則通過引入機器學習力場，在原子尺度揭示界面失效機理，為界面可靠性提升提供理論指導。
盡管成績斐然，差距依然存在。臺積電CoWoS技術2026年營收預計突破200億美元，在其先進封裝業務中占比將超過95%。中國在核心裝備、基礎材料、EDA工具等“地基”技術上仍需攻堅——但突破正在發生。2026年3月，SEMICON China展會上，中微公司推出四款覆蓋硅基及化合物半導體關鍵工藝的新品，拓荊科技展出3D IC系列熔融鍵合、激光剝離設備，盛美上海發布全新“盛美芯盤”產品組合架構。
更值得關注的是產業生態的協同演進。2025年8月，國家市場監督管理總局發布國家標準GB/T 46280.2-2025《芯粒互聯接口規范 第2部分：協議層技術要求》，將于2026年3月1日正式實施。這是中國Chiplet產業標準化的關鍵一步，為國內廠商提供了統一的技術語言和互連規范。
在“科創板八條”政策賦能下，半導體產業并購重組勢頭迅猛。自政策發布以來，科創板新增披露半導體產業并購超50單，已披露交易金額超700億元。中微公司擬收購高端CMP設備企業眾硅科技，填補濕法設備空白；概倫電子收購銳成芯微，打造“EDA工具+半導體IP”雙引擎。產業正從“各自為戰”的單點突破，邁向全產業鏈“協同作戰”的新階段。
因此，在這場全球性的先進封裝革命之中，中國先進封裝正在精度革命的浪潮中加速追趕。當芯片從二維平面走向三維堆疊，從單一功能走向異構集成，誰能在原子尺度上掌控精度，誰就能在下一輪半導體競爭中占據制高點。這場始于微觀尺度的技術變革，終將在宏觀層面重塑全球半導體產業版圖。
