在工業控制、汽車電子、嵌入式開發領域，CAN、CANopen、J1939 是三個經常一起出現、但又容易讓人混淆的概念。很多人剛接觸時，會誤以為它們是相互替代的關系，其實不然。
打個通俗的比方：
CAN 是一條“物理公路”
CANopen 和 J1939 是在這條公路上跑的“交通規則”和“車型”
下面詳細拆解三者的區別與聯系。
01
CAN：底層物理與鏈路層標準
CAN（Controller Area Network） 是德國博世公司在 1980 年代開發的串行通信協議，只定義了：
物理層（雙絞線、差分信號、電平邏輯）
數據鏈路層（幀結構、仲裁機制、校驗、應答）
也就是說，CAN 告訴你：
用什么線（兩線差分）
怎么發 0 和 1（顯性/隱性電平）
如何避免沖突（非破壞性仲裁）
數據幀長什么樣（標準幀 11 位 ID，擴展幀 29 位 ID）
關鍵點：CAN 不規定
11 位或 29 位 ID 具體代表什么含義
數據場里的字節該怎么解析
哪個節點發哪個 ID 的報文
網絡管理、心跳、節點上線/下線處理
所以，僅有 CAN 協議，不同廠商的設備無法互通，因為大家可能把同一個 ID 定義成完全不同的意思。
02
CANopen：基于 CAN 的高層協議
CANopen 是在 CAN 數據鏈路層之上定義的應用層協議，由 CiA（CAN in Automation）組織維護，廣泛用于：
伺服驅動器、變頻器
編碼器、IO 模塊
機器人、醫療設備、電梯
主要特點
1、對象字典（OD）
所有通信參數和設備功能都抽象為索引/子索引，比如 0x6040 代表“控制字”。
2、預定義通信對象 ID
NMT（網絡管理）：ID=0
SYNC（同步）：ID=0x80
PDO（過程數據對象）：實時數據，ID 動態或靜態分配
SDO（服務數據對象）：配置參數，ID 一般固定
3、PDO 與 SDO 分工
PDO：高速、無應答，適合周期性發送狀態/指令
SDO：低速、有應答，適合參數讀寫
4、網絡管理
支持節點上線、心跳、節點守護、Boot-up。
本質： CANopen 定義了如何使用 CAN 的 ID 和數據場，讓不同廠家的設備可以互操作。
03
J1939：車用領域的 CAN 高層協議
J1939 是美國 SAE 組織為卡車、客車、工程機械制定的基于 CAN 的高層協議，廣泛用于：
發動機 ECU、變速箱 TCU
尾氣后處理、儀表盤、ABS
主要特點
1、29 位擴展 ID 固定格式
ID 被拆分為：
優先級 (P)
保留位 (R, DP)
PGN（參數組編號）
源地址 (SA)
2、PGN 是核心概念
類似 CANopen 的對象字典，但更側重車輛參數：
例如 PGN 0xF004 代表“發動機轉速”。
3、多字節參數采用 Intel 或 Motorola 格式
明確定義大于 1 字節的物理量（如轉速、油壓）在數據場里的排列順序。
4、傳輸協議
當數據超過 8 字節（如 VIN 碼），采用多幀傳輸。
5、地址管理
每個節點有唯一源地址（SA），通過“地址聲明”過程避免沖突。
本質： J1939 是專門針對車輛動力總成、底盤系統的 CAN 高層協議，比 CANopen 更“重”，更強調實時性和可靠性。
04

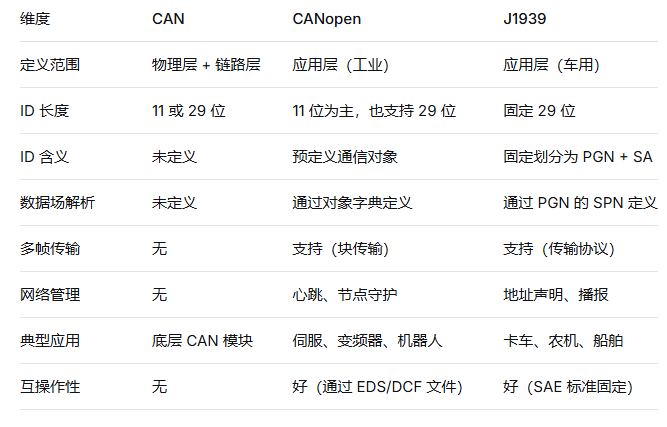

三者對比一覽表
05
實際開發中的聯系
1. 硬件完全兼容
三者共用同一套 CAN 收發器和控制器。
一塊 CAN 卡可以同時接收 CANopen 和 J1939 報文，只是上層解析邏輯不同。
2. 可以“疊加”使用
在實際工程中，一個系統里可能既有 CANopen 設備（如變頻器），又有 J1939 設備（如發動機 ECU），只需在主控制器里分別實現兩種協議棧。
3. 常見誤區
“我們用的是 CAN 協議” → 這句話通常不完整，因為只說用什么物理層，沒說怎么解析數據。需要補充“并自定了內部通信規則”。
“CANopen 就是 CAN” → 錯，CANopen 是 CAN 之上的一層。
“J1939 比 CANopen 高級” → 不是高級，是更適合不同場景。
06
總結
CAN 是物理和鏈路層基礎，提供了“能可靠收發數據包”的能力。
CANopen 和 J1939 都是在 CAN 之上定義的應用層規則，解決“數據包里每個字節什么意思”的問題。
兩者互不替代，各有所長：CANopen 側重工業設備的靈活配置，J1939 側重車用系統的強實時與標準化。
理解三者的關系，關鍵在于區分標準與實現、底層與高層、通用與專用。
如果你正在設計一個基于 CAN 的系統，建議先確認：
是否需要與現有標準設備互通？需要則選 CANopen 或 J1939。
所有節點都是自己開發？可以直接在 CAN 上自定義更簡單的協議。
是否需要在線參數配置、節點管理？CANopen 更合適。
是否面向車輛動力系統？J1939 幾乎是不二之選。
end
談思汽車媒體門戶
精品活動推薦
AutoSec系列沙龍
專業社群
部分入群專家來自：
新勢力車企：
特斯拉、理想、極氪、小米、零跑汽車、阿維塔汽車、智己汽車、小鵬、嵐圖汽車、蔚來汽車、吉祥汽車、賽力斯......
外資傳統主流車企代表:
大眾中國、大眾酷翼、奧迪汽車、寶馬、福特、戴姆勒-奔馳、通用、保時捷、沃爾沃、現代汽車、日產汽車、捷豹路虎、斯堪尼亞......
內資傳統主流車企：
吉利汽車、上汽乘用車、長城汽車、上汽大眾、長安汽車、北京汽車、東風汽車、廣汽、比亞迪、一汽集團、一汽解放、東風商用、上汽商用......
全球領先一級供應商：
博世、大陸集團、聯合汽車電子、安波福、采埃孚、科世達、舍弗勒、霍尼韋爾、大疆、日立、哈曼、華為、百度、聯想、聯發科、普瑞均勝、德賽西威、蜂巢轉向、均聯智行、武漢光庭、星紀魅族、中車集團、濰柴集團、地平線、紫光同芯、字節跳動、......
二級供應商(500+以上)：
中科數測、ETAS、BlackDuck、NXP、上海軟件中心、Deloitte、奇安信、為辰信安、云馳未來、信長城、澤鹿安全、紐創信安、復旦微電子、天融信、奇虎360、中汽中心、中國汽研、上海汽檢、加特蘭微電子、浙江大學......

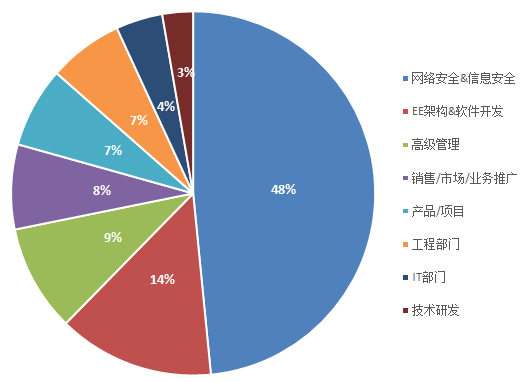

人員占比

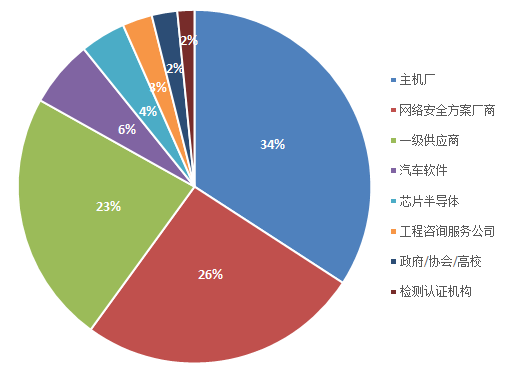

公司類型占比
