做 PCB 多年，我發現行業普遍存在一個固化思維：工程師遇到層間導通、底層絕緣難題，第一時間就想到盲孔、任意階 HDI，默認工藝越復雜，方案越可靠。但真正的工科極簡設計美學，恰恰是做減法 —— 剝離冗余復雜工序，用成熟基礎工藝直擊核心需求，高效降本、規避量產風險。
盛夏午后，大師兄請假，趙理工臨時接手工藝評審、生產統籌工作，一份 10 層通信板圖紙讓他一籌莫展。客戶設計師蘇晚采用全套高成本任意階 HDI 結構，搭配 1-6 層盲孔、1-10 層通孔雙鉆孔設計，兩款孔均使用 3mil 極限微孔，給量產埋下多重致命隱患。

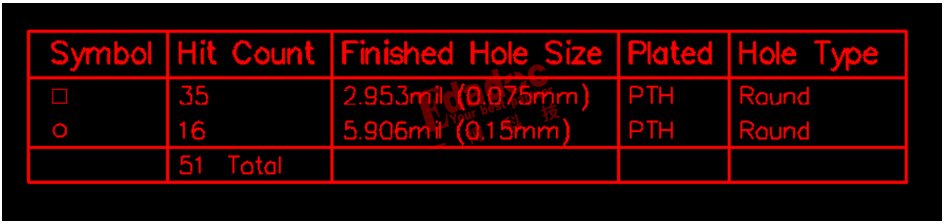

如下圖所示DRL1-10的鉆孔標示：

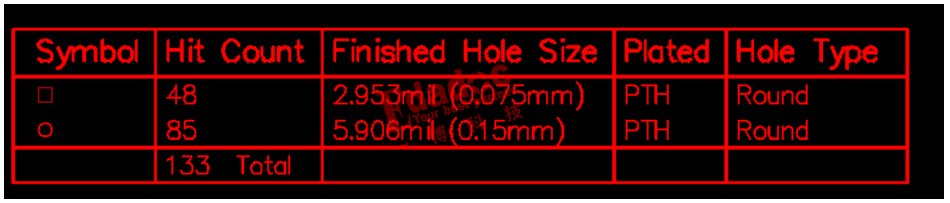

如下圖所示：drl1-6的鉆孔標示：
深耕量產工藝的從業者都清楚，這套方案的隱患十分致命。3mil微孔機械鉆孔無法加工，10層板用3mil做通孔，就需要修改成任意階HDI才能滿足。

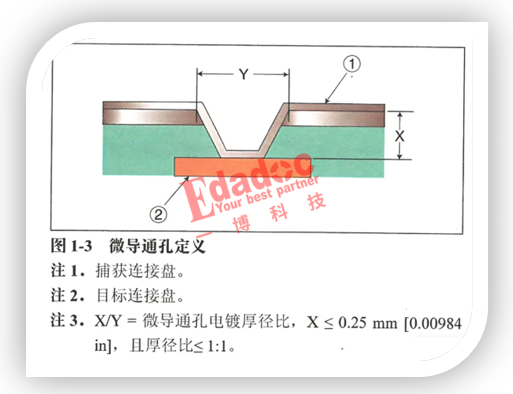

這里需了解一個激光孔的厚徑比的概念，這是IPC-A-6012對激光孔厚徑比一個定義。

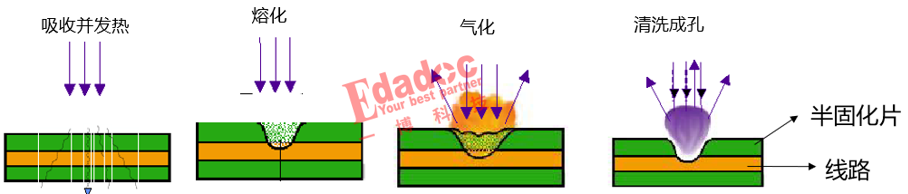

因為激光孔是靠激光的能量來燒灼成孔，CO2在電能的刺激下，激發出一種強力光束，其中紅外光擁有熱能，板材的成份為樹脂和玻璃纖維，能吸收熱能，形成熔融狀態，并達到氣化，最后形成無銅孔，再經過電鍍沉銅，使孔內鍍銅，從而形成微小導通孔。
所以HDI最大厚徑比為1:1,終止在或穿過目標連接盤的，從其捕獲連接盤箔層到目標連接盤的距離(X)不超0.25mm[0.00984in]的盲孔結構(電鍍態的)。
對于普通 PCB而言，厚徑比=PCB 厚度/過孔孔徑。
而對于微孔應用部分來說，其相應的厚徑比的計算與普通 PCB 稍有不同，微孔應用部分的厚徑比 =微孔起始層到結束層（不包括結束層銅厚）的厚度/盲孔孔徑。
激光能量有限，打孔深度不能超過PCB的厚徑比，再加上盲孔、通孔雙制程交替生產，需要多次壓合、分段鉆孔、分次電鍍，工序繁瑣復雜，生產良率下降成本增加。
按照行業常規躺平做法，團隊完全可以按圖投產，無需承擔任何額外責任。
大家原本以為，客戶選用高階 HDI 是為滿足高密度布線、高頻互聯需求，實際卻完全相反。趙理工特意去了客戶現場，和客戶當面溝通后，整套復雜盲孔結構，只為解決一道量產難題，電路板底層 L10 需要裝配金屬屏蔽腔體，經過高溫燒結工序。若采用直通通孔，孔壁銅層會連通底層板面，燒結時與金屬腔體接觸，直接造成整板短路報廢。

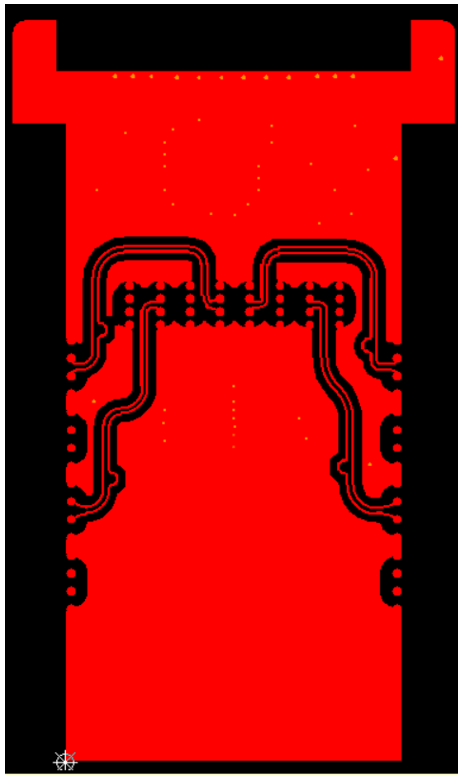

如下圖所示，所有孔在燒結時不能與金屬腔體接觸。
客戶設計，微孔 + HDI 多重工藝疊加，成本翻倍、交期拉長，量產良率無法保障；固守傳統思路，業內似乎沒有更優解法，項目一度停滯。
就在團隊準備妥協時，林如煙一語點破核心，拋開盲孔、HDI 的思維定式，客戶核心需求只有兩點，一是 1-6 層正常導通，二是底層絕緣防燒結短路，無高密度布線剛需，完全能用簡易工藝拆分解決。
趙理工結合背鉆量產經驗，拿出最優替代方案：舍棄任意階 HDI 方案，全板統一采用貫通通孔，搭配底層精準控深背鉆。兩套方案電氣效果完全一致，但工藝難度、成本差距天差地別。

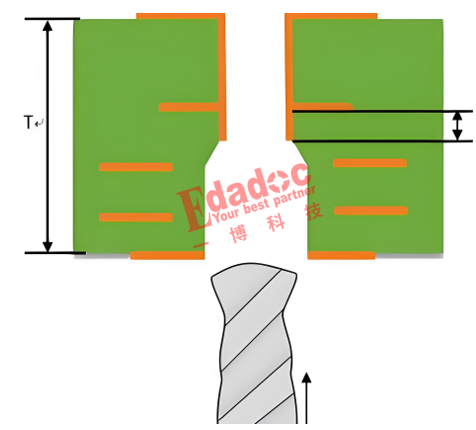

傳統 HDI 依靠多次壓合、激光微孔分段加工，硬生生做出隔離盲孔，靠復雜工序實現底層絕緣；背鉆方案邏輯更簡單：先用成熟通孔完成 1-6 層線路導通，再從底層 L10 精準背鉆，削除 7-10 層多余銅壁、銅樁，徹底切斷底層導電通路。
這套優化方案優勢全面碾壓原版設計：無需客戶修改圖紙，零改版成本；取消 3mil 激光微孔盲孔制程，規避微孔加工量產難題；省去多層壓合、多次電鍍等高溢價工序，綜合生產成本直接腰斬；背鉆后底層板面平整無導電殘樁，腔體貼合度、燒結穩定性遠優于 HDI 盲孔板。
蘇晚看完工藝對比與成本測算后，立刻敲定優化方案，困擾團隊許久的工藝死局，僅憑一套減法設計輕松化解。
這個真實量產案例，給所有 PCB 從業者帶來重要啟發：HDI、盲孔從來不是多層板設計的標準答案，換一種思維也許有新的發現。
