控制器局域網（CAN bus）由羅伯特·博世公司于1983年開發。該協議于1986年美國密歇根州底特律市舉行的國際汽車工程師學會（SAE）會議上正式發表。第一個CAN控制芯片，由英特爾和飛利浦生產，并且于1987年發布。 世界上第一臺裝載了基于CAN的多重線系統的汽車是1991年推出的梅賽德斯-奔馳 W140。
01
CAN節點介紹

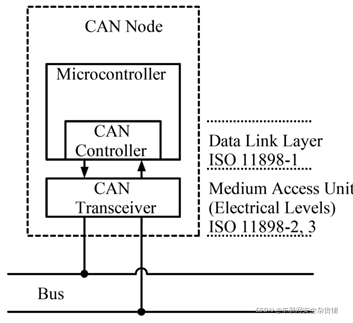

連接到CAN總線上的單元被稱為CAN節點，所有連接到同一個CAN總線上的節點同CAN總線一起組成了CAN網絡。CAN節點一般由以下幾個模塊組成：
1）中央處理器、微處理器或主處理器
處理器對收發到的消息進行解析和處理，類 似于CAN節點的大腦，經由該大腦的分析之后將指令下發給傳感器、驅動器和控制設備。
2）CAN控制器，用于收發消息的控制模塊
接收：CAN控制器將從總線上串行接收的字節流，直到整個消息接收完畢，然后將消息發送給處理器進行分析處理。
發送：主處理器發送信息到CAN控制器，之后當總線空閑時將信息以比特流的方式串行發送至總線。
3）收發器，由ISO11898-2/3標準定義
接收：把數據流從CAN總線層轉換成CAN控制器可以使用的標準。
傳輸：把來自CAN控制器的數據流轉換至CAN總線層。
CAN總線上的每個節點都能夠發送和接收信息，但不能夠同時進行。 一個消息或幀主要包括標識符(ID)、CRC、ACK等字段。ID表示信息的優先級，最多八個數據字節。消息采用不歸零(NRZ)格式串行傳送到CAN總線，并且可被所有節點接收。
被CAN網絡連接的設備通常是傳感器，驅動器和其他控制設備。 這些設備通過一個中央處理器、一個CAN控制器，和一個CAN接收器連接至總線。
02
CAN幀結構介紹
CAN節點在CAN總線上以幀結構發送CAN消息。CAN幀結構，包括幀起始標志SOF、幀結束標志EOF、仲裁字段、控制字段、數據字段、CRC校驗字段ACK字段七個組成部分。

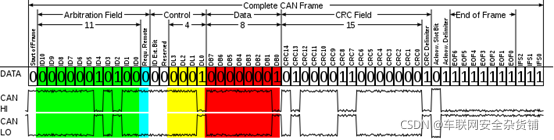

CAN幀格式（圖片來自維基百科）
CAN總線有四種不同的幀類型，分別是數據幀、遠程幀、錯誤幀和過載幀。數據幀用來傳送數據，遠程幀通過特殊的Identifier請求指定消息，當節點檢測到錯誤時會發送一個錯誤幀，過載幀用來在數據幀和遠程幀之間設置延遲。CAN幀格式各個字段解釋如下：

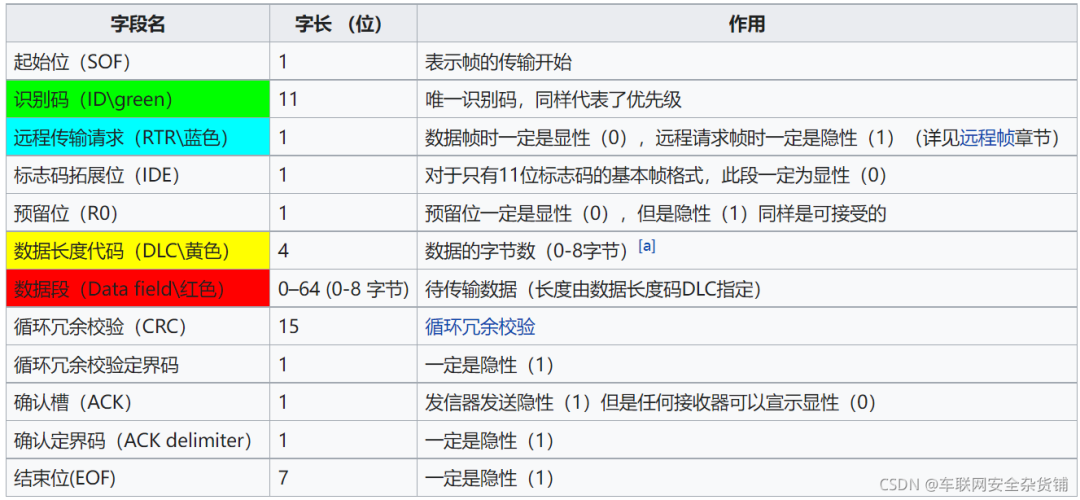

CAN幀各字段解釋（表格來自維基百科）
03
CAN總線攻擊面分析

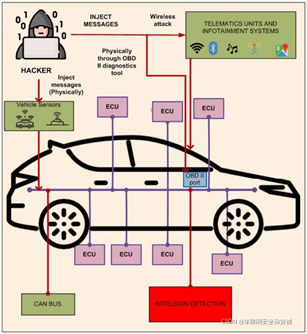

CAN總線攻擊面包括遠程攻擊面和物理接觸攻擊面兩個大的方面，其中遠程攻擊面有遠程信息處理單元（TBOX ，或5G模塊）、車載信息娛樂系統（HU）、藍牙模塊、WIFI、遙控鑰匙和遠程診斷接口等，物理接觸攻擊面主要為OBD-II診斷端口和各類傳感器。
CAN總線攻擊面
04
CAN總線安全缺陷
基于ID的仲裁機制
CAN幀沒有標識發送者和接收者，CAN協議使用一種叫“帶有沖突檢測的載波偵聽多路訪問”機制進行仲裁。當多個節點同時發送消息時，ID最小的節點擁有最高的優先級。當任意一個節點發送控制位時，其他節點均會讀取控制位，無論控制位的值是多少。當一個節點檢測到更高優先級的數據幀時，它將停止發送。

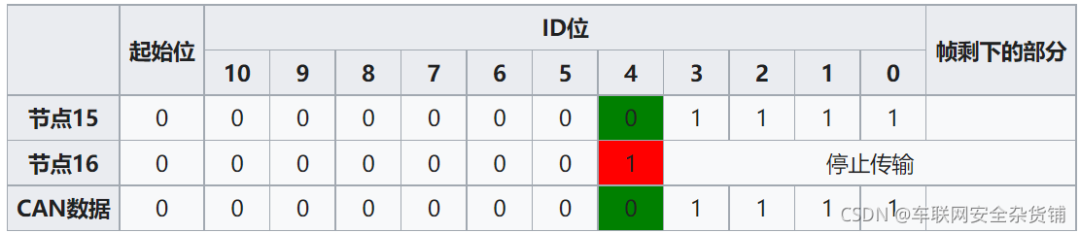

我們以兩個不同ID的節點簡單介紹以下仲裁機制生效的方式。假設在同一個CAN總線上存在節點15和節點16，兩個節點在CAN總線空閑時同時搶占總線，它們即將發送的幀數據如下表所示：
（表格數據來自維基百科）
Node 15和Node 16在同一時間想要發送數據，兩個節點分別發送最高的位，一次發送一位，使用“線與”機制判斷，0為顯性，1為隱性，前面6個比特兩個節點都發送0，接收到0；第七比特位，Node 15發送0接收0，Node 16發送1接收0，Node 15勝出。
安全缺陷
針對這種仲裁機制，大家很容易就能想到攻擊者可以偽造高優先級的報文，頻繁地向CAN總線上發送，導致CAN總線上合法節點無法正常發送報文，即拒絕服務攻擊。究其原因，CAN協議沒有標識發送者和接收者的機制，也沒有額外的認證手段；此外，在CAN總線上傳輸?shù)臄?shù)據的機密性也無法得到保證。
05
針對CAN總線的攻擊方式
由于CAN總線沒有提供認證機制和保密性機制，攻擊者可以對CAN總線發起DOS攻擊、Fuzzy攻擊、嗅探與重放攻擊以及節點偽造等等。

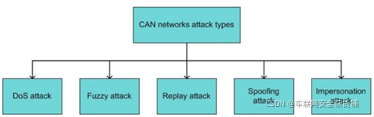

針對CAN總線的攻擊方式
針對沒有認證機制的缺陷，攻擊者可以以高頻率的方式頻繁發送最高優先級的消息：

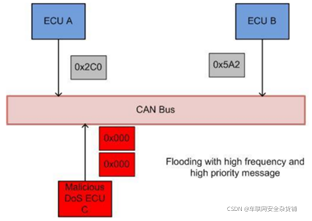

DOS攻擊示意圖
同樣地，攻擊者可以使用Fuzzy的方式隨機注入消息，測試CAN總線和節點是否存在邏輯漏洞和內存相關的安全缺陷：
Fuzz攻擊示意圖
針對缺少保密性和認證的缺陷，攻擊者可以先嗅探CAN總線，然后對消息進行重放，通過這種方式可以實現多種針對車輛控制系統的操作：

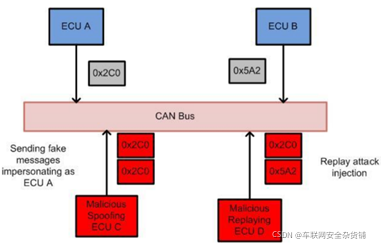

嗅探與重放攻擊示意圖
節點偽造攻擊也同樣適用于CAN總線，因為總線沒有認證節點身份的機制，攻擊者可以通過物理接觸的方式添加任意節點：
節點偽造攻擊示意圖
來源：CSDN@車聯網安全雜貨鋪
https://blog.csdn.net/didaliping/article/details/121464134
end
談思汽車媒體門戶
精品活動推薦
AutoSec系列沙龍
專業社群
部分入群專家來自：
新勢力車企：
特斯拉、理想、極氪、小米、零跑汽車、阿維塔汽車、智己汽車、小鵬、嵐圖汽車、蔚來汽車、吉祥汽車、賽力斯......
外資傳統主流車企代表:
大眾中國、大眾酷翼、奧迪汽車、寶馬、福特、戴姆勒-奔馳、通用、保時捷、沃爾沃、現代汽車、日產汽車、捷豹路虎、斯堪尼亞......
內資傳統主流車企：
吉利汽車、上汽乘用車、長城汽車、上汽大眾、長安汽車、北京汽車、東風汽車、廣汽、比亞迪、一汽集團、一汽解放、東風商用、上汽商用......
全球領先一級供應商：
博世、大陸集團、聯合汽車電子、安波福、采埃孚、科世達、舍弗勒、霍尼韋爾、大疆、日立、哈曼、華為、百度、聯想、聯發科、普瑞均勝、德賽西威、蜂巢轉向、均聯智行、武漢光庭、星紀魅族、中車集團、濰柴集團、地平線、紫光同芯、字節跳動、......
二級供應商(500+以上)：
中科數測、ETAS、BlackDuck、NXP、上海軟件中心、Deloitte、奇安信、為辰信安、云馳未來、信長城、澤鹿安全、紐創信安、復旦微電子、天融信、奇虎360、中汽中心、中國汽研、上海汽檢、加特蘭微電子、浙江大學......

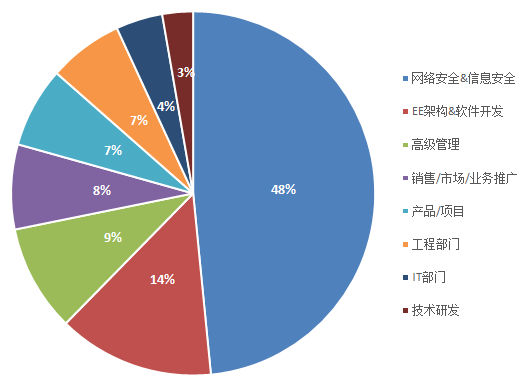

人員占比

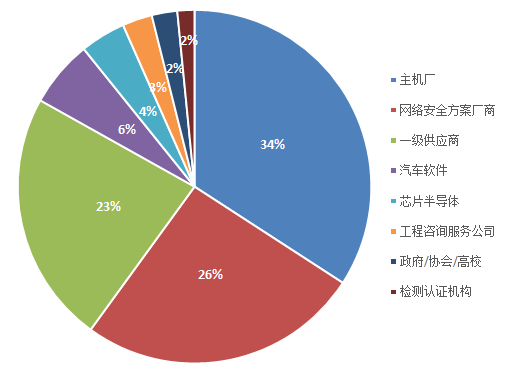

公司類型占比
