華為半導體業務負責人何庭波于昨天正式發布面向多層級電子系統的時間縮微理論，也就是業內俗稱的韜定律V2版本，其中披露了諸多核心細節。
相比較5月25日發布的V1版本，新版內容在原有理論框架基礎上，補充了大量可直接落地的工程實操細節、實測量化數據與明確的產品演進路線，進一步完善了以時間常數τ為核心的后摩爾時代全新縮放理論體系，為國產芯片突破現有工藝限制劃出全新的技術路徑。
值得行業關注的是，V2版本專門新增了多代芯片的量產實測數據表，尚未正式公開的麒麟2026、2027、2028和2029一系列新一代處理器，它們的主頻、核心面積與功率密度等關鍵參數都有了非常直觀的量化展示，外界猜測了許久的麒麟芯片長期迭代路線圖，第一次通過半官方的公開數據形式浮出水面。
參照當下已經量產落地的參數來看，目前麒麟序列里性能最強的消費級處理器是9030 Pro。

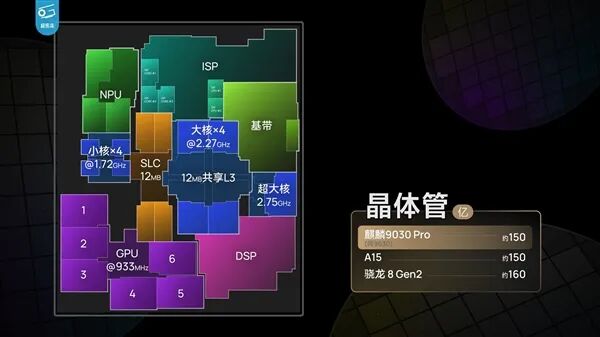

這顆芯片采用9核14線程架構，包含一顆主頻2.75GHz的超大核、四顆主頻2.27GHz的性能大核，外加四顆主頻1.72GHz的能效小核，同時還集成了6核配置的馬良935圖形處理器，也是華為當前旗艦級手機的核心算力載體。

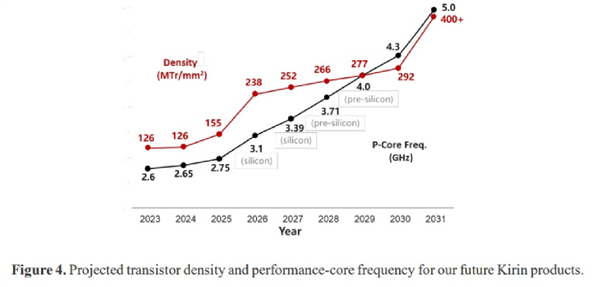

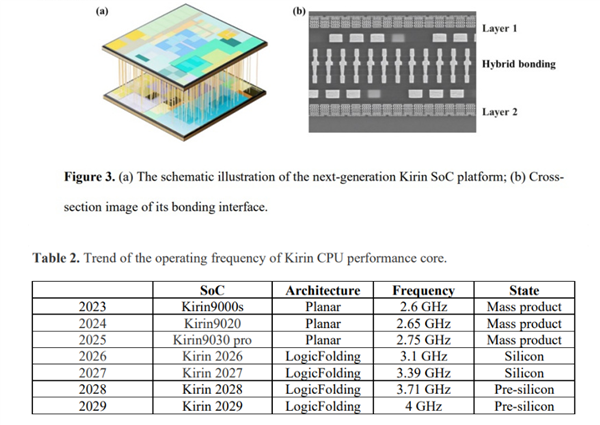

和麒麟9030 Pro的公開參數做對比就能發現，后續麒麟2026、2027、2028和2029四代處理器的主頻，將會依次提升到3.1GHz、3.39GHz、3.71GHz和4GHz，性能爬坡的幅度遠超此前整個行業的普遍預期。
更讓業內驚訝的是，麒麟2026和麒麟2027前兩代處理器目前已經完成流片工作，正式進入硅片實測驗證階段，距離最終搭載到消費級產品發布已經非常接近。
至于定位更高的麒麟2028和麒麟2029兩款下一代處理器，目前已經走完了前期架構設計流程，進入到流片前的最終設計驗證階段，只要按照既定節奏推進，很快就能落地到實體硅片上。
依托韜定律這套全新理論體系的支撐，麒麟系列處理器的性能提升幅度迎來了質的飛躍，僅2026款芯片的主頻就相比前代麒麟9030 Pro一次性拉高了0.35GHz。
要知道在這之前的前三代麒麟處理器，過去三年加起來的主頻總提升幅度也才只有0.15GHz，新的技術路徑帶來的增益效果十分驚人。

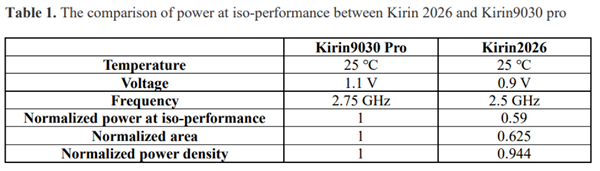

除此之外，在同等性能輸出的前提下，麒麟2026的歸一化功耗僅為0.59，相比麒麟9030 Pro整體功耗直接降低41%，芯片核心工作電壓從1.1V降至0.9V，搭配全新的LogicFolding邏輯折疊架構，晶體管運行的開關損耗得到了大幅下降，整機日常使用的續航能力會有肉眼可見的提升。
還有一個很關鍵的參數是，麒麟2026的歸一化面積僅為0.625，核心區域面積僅為前代平面工藝芯片的62.5%，整體集成度直接提升37.5%。
更小的芯片尺寸非常有利于整機內部堆疊，既能給電池、其他功能模組留出更多空間，也能有效降低單顆芯片的晶圓制造成本，進一步拉低終端產品的量產門檻。
