這里是《賀老師講嵌入式AI》，我是《嵌入式AI：讓單片機學會思考》課程主理人，專注AI在MCU上的落地實踐。

在我的上一篇文章中，提到了“很多公司是為了用AI而用AI”。這句話讓我想起了STM32N647。STM32 不是早就能用 STM32Cube.AI 跑模型了嗎，為什么還要在 MCU 里集成 NPU？難道也是“為了用AI而用AI”？

今天針對這個疑問來講講“為什么STM32也在集成NPU？”

STM32 不是不能跑 AI，而是 CPU 不該什么都扛

過去在 STM32 上跑 TinyML，常見任務是振動分類、姿態識別、簡單聲音事件、傳感器異常檢測。它們的共同特點是輸入規模不大，模型也不大。一個窗口采幾十到幾百個點，做濾波、歸一化或少量特征提取，再讓小模型輸出類別。只要 RAM 放得下，推理耗時能接受，CPU 完全可以承擔。

這類項目的 AI 更像一個“計算模塊”：數據準備好以后，調用一次推理函數，得到結果，再交給業務邏輯處理。CPU 忙一會兒沒關系，因?yàn)椴蓸宇l率不高，控制動作也不一定要求每幾毫秒刷新。很多 STM32F4、L4、G4、U5、H7 項目就是這么跑起來的，配合 CMSIS-NN 或 Cube.AI 生成的優化 C 代碼，足夠完成不少實用任務。

但實時視覺和連續音頻不是這個量級。攝像頭一幀圖像進來以后，至少要經歷采集、緩存、裁剪、縮放、顏色轉換、歸一化、量化、推理、后處理和狀態決策。音頻任務也類似，麥克風數據會持續進入 DMA 緩沖區，固件要按固定窗口做特征，推理結果還要進入投票、滯回、狀態機和告警策略。

這時候，AI 推理不再是主循環里偶爾調用一次的函數，而變成了系統里的周期性負載。CPU 如果一邊搬數據、一邊做預處理、一邊跑卷積、一邊處理通信和控制，表面上看是“能跑”，實際卻可能持續擠壓實時系統的余量。工程現場最麻煩的不是完全跑不起來，而是剛好能跑、偶爾卡頓、問題又難以穩定復現。

可以用一個簡單的預算來理解。假設攝像頭任務希望接近 30 fps，每幀可用時間大約 33 ms。CPU 還要完成圖像搬運、resize、顏色轉換、通信、UI 和控制邏輯。如果模型推理本身就占掉幾十毫秒，后面任何一個環節抖動，都可能把整幀節奏拖垮。

再換成音頻任務。16 kHz 麥克風每 10 ms 就有 160 個采樣點進入系統，實際工程里常常要拼成 20 ms、40 ms、1 s 之類的窗口，再做濾波、FFT、Mel 或 MFCC 特征。CPU 如果在某個窗口上推理時間過長，下一個 DMA 半緩沖回調已經來了，環形緩沖就會開始堆積。堆積不是立刻報錯，它會表現為識別延遲變大、偶發漏檢、日志時間戳錯位、調試時很難復現。

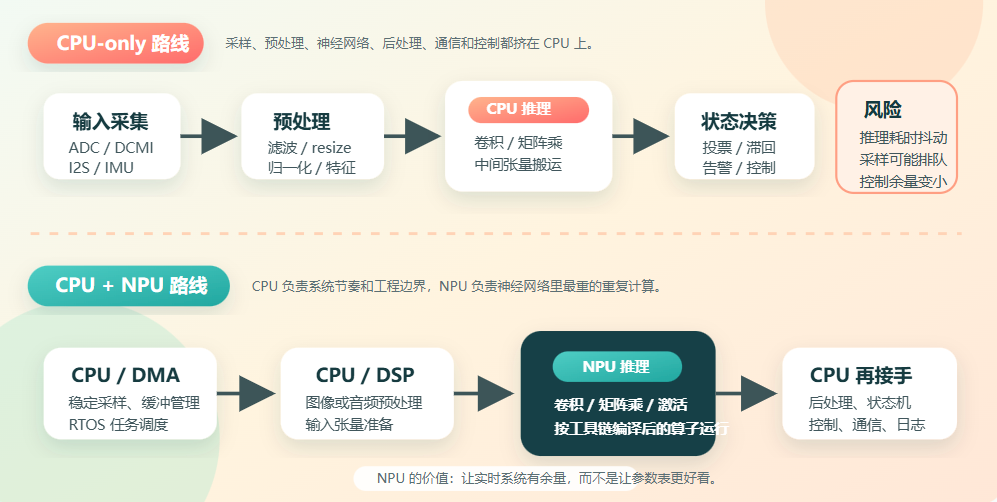

所以，STM32 需要 NPU 的根本原因不是“CPU 不夠高級”，而是實時系統需要明確分工。CPU 擅長控制流程、外設調度、狀態機、異常處理和系統協同；NPU 擅長把神經網絡里大量重復的乘加計算按硬件流水線執行。兩者分工清楚，系統才有機會穩定。

哪些 STM32 項目真正需要 NPU？

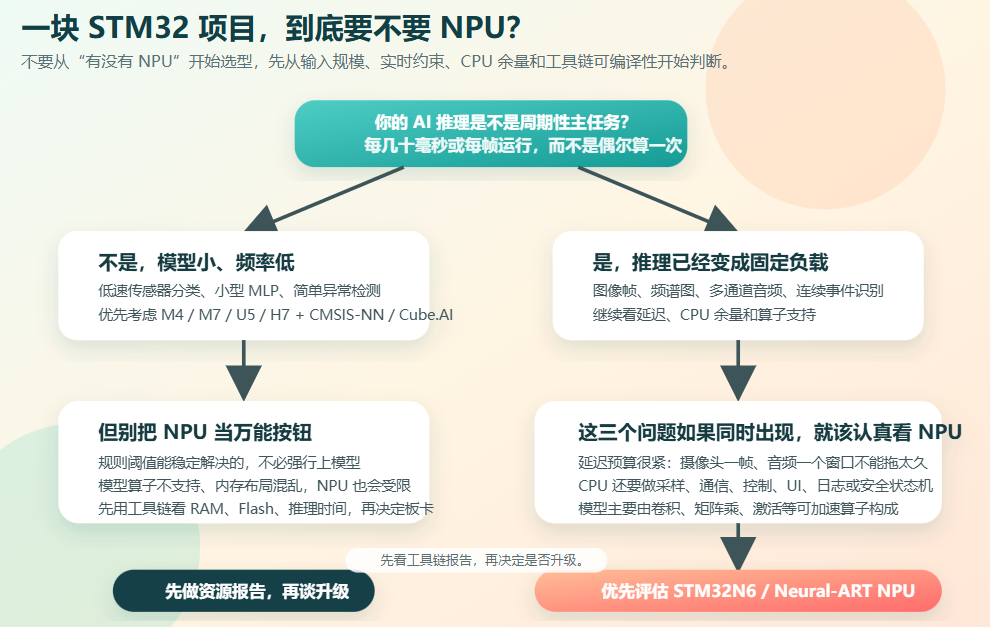

判斷一個 STM32 項目要不要 NPU，不能從“模型名字”開始看。圖像分類、聲音識別、異常檢測這些名字都太粗。同樣叫聲音識別，可能只是每隔幾秒判斷一次，也可能是一直監聽麥克風；同樣叫圖像識別，可能只是按鍵觸發拍一張圖，也可能是攝像頭連續取流。真正決定架構的是輸入規模、運行頻率、模型算子和系統余量。

如果只是低頻傳感器分類，輸入是幾十維特征，模型是小 MLP 或很淺的一維卷積，普通 STM32 加 CMSIS-NN / Cube.AI 通常已經夠用。為了這類任務強行上 NPU，很多時候只是增加成本和復雜度。更應該優先做的是采樣穩定、窗口對齊、量化一致、狀態機可靠。

真正應該認真考慮 NPU 的場景，通常有幾個明顯特征：輸入本身比較重，比如圖像、頻譜圖、多通道音頻或較長時間窗口；推理不是偶發動作，而是連續運行；模型主要由卷積、矩陣乘、深度可分離卷積這類可加速算子構成；CPU 同時還要處理外設、通信、UI、控制或安全邏輯；項目對延遲、功耗或幀率有明確要求。

視覺任務：NPU 的價值常常出現在“連續輸入”之后

如果只是偶爾拍一張低分辨率圖片做分類，CPU-only 路線不一定不能接受。問題從連續輸入開始變復雜：攝像頭接口要持續進數據，圖像緩沖要占 RAM，預處理要消耗帶寬，推理還要在下一幀到來前結束。此時模型推理已經不是一個孤立函數，而是整條視頻鏈路里最重的一段計算。

這也是 STM32N6 這類平臺有意義的地方。ST 官方資料中提到 STM32N6 是首款帶 Neural-ART Accelerator 的 STM32 MCU，同時具備 Cortex-M55、片上 RAM、攝像頭和多媒體相關能力。這里真正值得關注的不是單個參數，而是它試圖把攝像頭輸入、圖像處理、神經網絡推理和 MCU 控制邏輯放在同一個設備級架構里處理。

音頻任務：持續監聽比單次識別更考驗系統余量

關鍵詞喚醒、聲音事件識別、設備異響判斷，看起來模型可能不大，但它們常常要求持續運行。麥克風數據不會等 CPU 空下來再來，DMA 半緩沖和滿緩沖會按固定節奏觸發，特征窗口也要按固定步長推進。如果推理耗時接近窗口步長，系統就會進入很危險的狀態：平均看似能跑，峰值時卻會積壓。

NPU 在這類場景里的作用，是讓推理耗時從“可能擠占系統節奏”變成“可被穩定安排的計算階段”。CPU 仍然負責音頻采集、緩沖、預處理、后處理和業務狀態機；NPU 負責執行被工具鏈映射后的網絡層。這樣設計后，工程師更容易估算最壞情況，而不是只看某一次 demo 的平均推理時間。

多任務產品：AI 不能把通信、顯示和控制擠到角落里

很多真實產品并不是“只跑一個模型”。它可能同時有屏幕、按鍵、蜂鳴器、網絡通信、固件升級、日志存儲、看門狗、傳感器采樣和控制輸出。AI 推理如果占用 CPU 時間過長，受影響的不一定是模型本身，而是 UI 卡頓、通信延遲、控制周期抖動、日志缺失和看門狗誤觸發。

因此，是否需要 NPU，本質上是在問一個系統問題：把神經網絡計算放在 CPU 上以后，剩下的實時余量還夠不夠？如果答案不確定，說明項目已經不能只靠“主頻夠不夠”來判斷。此時更應該把模型、輸入尺寸、窗口步長、外設任務和后處理策略一起放進架構預算里。

可以把 STM32 AI 項目分成三類：低速傳感器任務，優先把普通 MCU 做扎實；CPU 能跑但余量很緊的音頻、視覺和多傳感任務，先用工具鏈測實際耗時和內存占用；需要連續圖像、持續音頻、多模型協同或 UI / 通信并行的任務，才是 NPU 真正發揮價值的地方。

最后要強調一句：NPU 不會讓一個松散的項目突然變專業。它只是在數據鏈路正確、模型結構合適、工具鏈支持明確、內存布局可控的前提下，把神經網絡計算這件事做得更快、更穩、更省 CPU。真正成熟的 STM32 AI 項目，仍然要靠采樣鏈路、預處理一致性、模型驗證、狀態機和現場復盤一起撐起來。
